Технология статического вдавливания шпунта

Технология статического вдавливания шпунта — метод безударного погружения шпунтовых профилей в грунт с помощью гидравлических вдавливающих установок, создающих постоянное статическое усилие от 50 до 200 тонн на элемент. В отличие от забивки дизель-молотами или вибропогружения, вдавливание не создаёт ударных нагрузок, а вибрационное и шумовое воздействие значительно ниже по сравнению с вибропогружением, что позволяет применять метод в исторической застройке, вблизи чувствительных сооружений, на территориях с жёсткими экологическими ограничениями. Технология эффективна в мягких и средней плотности грунтах — супесях, суглинках, торфах, илах, песках — при глубине погружения до 12–18 метров.

Когда выбирают именно статическое вдавливание

• Плотная городская застройка.
• Работы рядом с историческими зданиями.
• Строительство возле метро, больниц, лабораторий и действующих предприятий.
• Объекты с повышенными требованиями по шуму и вибрации.

Подробнее об услуге — статическое вдавливание шпунта.

Как работает технология статического вдавливания

Принцип метода основан на непрерывном вертикальном усилии, преодолевающем сопротивление грунта за счёт массы базовой машины и реакции уже погружённых элементов или анкерных свай. Процесс проходит в несколько стадий:

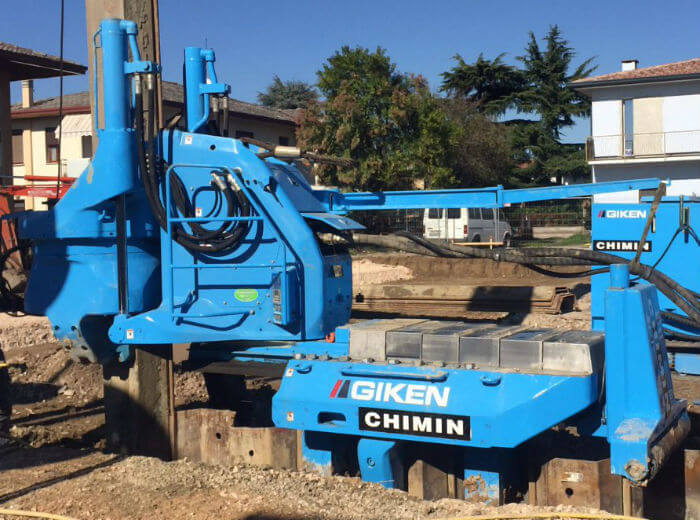

• Установка базовой машины. Вдавливающая установка (пайл-пресс, силовая рама) монтируется на гусеничном или рельсовом ходу, либо на понтоне для работ на воде. Машина оснащена системой гидроцилиндров, создающих усилие прессования.
• Захват шпунта. Профиль устанавливается вертикально в направляющих рамах установки, фиксируется зажимными устройствами — гидравлическими клещами или обхватами.
• Создание противодействующей опоры. Усилие вдавливания требует реакции. Используются три варианта: масса самой установки (для лёгких грунтов), анкерные сваи или уже погружённый шпунт (зацепление за ранее установленные элементы).
• Постепенное погружение. Гидроцилиндры плавно нажимают на шпунт, продавливая его в грунт. Скорость зависит от плотности грунта — от 0,5 до 3 метров в минуту. Процесс непрерывный, без ударов.
• Контроль вертикальности. Лазерные или механические системы корректируют положение профиля в процессе погружения, не допуская отклонений более 1–2% от вертикали.
• Наращивание при необходимости. Если длина одного профиля недостаточна, после погружения первого элемента к нему приваривают следующий сегмент и продолжают вдавливание.

После достижения проектной отметки установка переходит к следующему элементу, повторяя цикл. Замковые соединения шпунта автоматически смыкаются, формируя сплошную стену.

Какое оборудование применяется для вдавливания шпунта

Выбор техники зависит от характеристик грунта, глубины погружения, массы элементов и условий стройплощадки.

Гусеничные вдавливающие установки

Самоходные машины на гусеничном шасси с вертикальной мачтой высотой от 8 до 20 метров. Оснащены гидравлическими прессами усилием 80–150 тонн. Применяются на открытых площадках при строительстве котлованов, набережных, подпорных стен.

Преимущества:

• Мобильность — перемещение по площадке без дополнительной техники.
• Высокая производительность — до 40–60 погонных метров шпунта в смену.
• Возможность работы на грунтах с несущей способностью от 0,8 кг/см².

Недостатки:

• Большая масса (30–60 тонн) требует укрепления подъездных путей.
• Ограничение по высоте в стеснённых условиях (подземные переходы, эстакады).

Рельсовые системы вдавливания

Установки, перемещающиеся по временным рельсовым путям вдоль линии погружения. Применяются при устройстве протяжённых линейных сооружений — шпунтовых стенок причалов, берегоукреплений, тоннелей метро.

Преимущества:

• Точное позиционирование — отклонение от оси менее 5 мм на 10 метров.
• Возможность непрерывной работы на больших участках.
• Снижение нагрузки на грунт за счёт распределения по рельсам.

Недостатки:

• Необходимость монтажа рельсового пути, что увеличивает подготовительный период.
• Ограниченная манёвренность — сложно работать в углах или на криволинейных участках.

Понтонные установки

Для гидротехнических работ — строительства причалов, молов, дамб — вдавливающие установки монтируются на понтоны или баржи. Усилие погружения создаётся гидравликой, реакция берётся от анкерных свай или балласта понтона.

Преимущества:

• Доступ к акваториям, где сухопутная техника неприменима.
• Возможность перемещения вдоль береговой линии.

Недостатки:

• Зависимость от погодных условий — волнение, течение, ветер.
• Необходимость дополнительного оборудования для стабилизации понтона.

В каких грунтах эффективно статическое вдавливание

Метод показывает максимальную эффективность в следующих типах грунтов:

• Мягкие глины и суглинки. Пластичные грунты легко вытесняются под статической нагрузкой, обеспечивая скорость погружения до 2–3 м/мин.
• Торфы и заторфованные грунты. Низкая плотность позволяет погружать шпунт даже установками малого усилия (50–80 тонн).
• Илы и илистые пески. Водонасыщенные грунты с низкой несущей способностью — идеальные условия для вдавливания.
• Пески мелкие и средней крупности. В отсутствие крупных включений шпунт проходит со средней скоростью 1–2 м/мин.
• Насыпные грунты. Свежие насыпи, не успевшие уплотниться, легко поддаются статическому давлению.

Ограничения метода:

• Плотные пески и гравелистые грунты. Высокое сопротивление требует усилий более 200 тонн, что превышает возможности большинства установок.
• Твёрдые глины и суглинки. Прочные связные грунты создают чрезмерное трение, скорость погружения падает до 0,2–0,5 м/мин, процесс становится неэкономичным.
• Грунты с валунами и крупными включениями. Камни блокируют продвижение шпунта, возможны повреждения замков и деформация профиля.
• Скальные и полускальные грунты. Вдавливание невозможно — требуется предварительное бурение или применение других методов.

Перед выбором метода проводятся инженерно-геологические изыскания с определением удельного сопротивления грунта, наличия включений, уровня грунтовых вод.

Сравнение статического вдавливания с другими методами погружения шпунта

Параметр	Статическое вдавливание	Вибропогружение шпунта	Забивка дизель-молотом
Уровень вибрации	Минимальная	Высокий	Средний
Уровень шума	Низкий (70–80 дБ)	Высокий (90–100 дБ)	Очень высокий (100–110 дБ)
Воздействие на окружающие здания	Минимальное	Значительное	Значительное
Применимость в плотных грунтах	Ограничена	Высокая	Высокая
Скорость погружения (м/мин)	0,5–3	1–5	0,3–1
Глубина погружения	До 12–18 м	До 20–25 м	До 30 м
Точность вертикальности	Высокая (±1–2%)	Средняя (±2–3%)	Низкая (±3–5%)
Стоимость погружения (относительная)	Высокая	Средняя	Низкая

Когда выбирают статическое вдавливание вместо других методов

Условия строительства	Рекомендуемый метод	Обоснование
Историческая застройка, памятники архитектуры	Статическое вдавливание	Минимальное вибрационное воздействие существенно снижает риск негативного влияния на существующие здания
Работы в ночное время в жилой зоне	Статическое вдавливание	Возможность выполнения работ определяется проектной документацией, местными требованиями и действующими санитарными нормами
Близость чувствительного оборудования (ЦОД, лаборатории)	Статическое вдавливание	Минимальное вибрационное воздействие снижает риск влияния на чувствительное оборудование
Мягкие водонасыщенные грунты (торфы, илы)	Статическое вдавливание	Метод наиболее эффективен в таких условиях, высокая скорость погружения
Плотные пески, гравелистые грунты	Вибропогружение	Вибрация разжижает грунт, снижая сопротивление; вдавливание неэффективно
Глубина более 18 метров	Забивка или вибропогружение	Вдавливающие установки ограничены по усилию и высоте мачты
Открытая площадка, нет ограничений по шуму	Вибропогружение или забивка	Дешевле и быстрее при отсутствии экологических ограничений

Этапы выполнения работ по статическому вдавливанию шпунта

1. Подготовка площадки. Выполняется вертикальная планировка, срезается растительный слой, устраивается площадка для базирования установки. Проверяется несущая способность грунта — при необходимости укладываются дорожные плиты или устраивается гравийная подушка.
2. Разбивка осей и установка реперов. Геодезисты выносят в натуру линию погружения шпунта, устанавливают контрольные марки. Допустимое отклонение от проектной оси — не более ±20 мм на 10 метров.
3. Монтаж вдавливающей установки. Базовая машина устанавливается на исходную позицию, проводится выверка горизонтальности рамы по уровню. Подключается гидростанция, проверяется работа всех систем — зажимов, цилиндров, направляющих.
4. Установка первого шпунта. Профиль подаётся краном или манипулятором, устанавливается вертикально в направляющие установки. Проверяется ориентация замка (должен быть открыт для присоединения следующего элемента). Шпунт фиксируется зажимами.
5. Погружение с контролем вертикальности. Запускается гидравлика, создаётся усилие вдавливания. Оператор контролирует вертикальность по лазерным или механическим датчикам, при отклонении корректирует положение профиля боковыми упорами. Погружение ведётся до проектной отметки или до отказа (если сопротивление превышает допустимое).
6. Переход к следующему элементу. После погружения первого шпунта установка смещается на шаг, равный ширине профиля. Следующий элемент заводится замком в замок предыдущего, фиксируется и вдавливается. Цикл повторяется.
7. Контроль качества соединений. Периодически проверяется плотность замкового соединения — отсутствие зазоров, перекосов. При необходимости проблемные участки дорабатываются — подбивка замков, установка уплотнительных шнуров.
8. Демонтаж установки. После завершения погружения всех элементов на участке установка перемещается на следующую позицию или покидает площадку.

Преимущества и недостатки статического вдавливания

Преимущества технологии

• Отсутствие вибрации и динамических нагрузок. Существенно снижается риск негативного воздействия на существующие здания, коммуникаций, чувствительного оборудования в радиусе 50–100 метров.
• Низкий уровень шума. Низкий уровень шума расширяет возможности производства работ, однако режим работы определяется проектом, требованиями заказчика и местными нормативами.
• Высокая точность позиционирования. Отклонение от вертикали не превышает 1–2%, что критично для ответственных сооружений — подпорных стен, причалов, шлюзов.
• Возможность контроля усилия. Гидравлика позволяет плавно регулировать нагрузку, не допуская перенапряжения металла и деформации замков.
• Применимость в стеснённых условиях. Компактные установки работают на участках с ограниченным пространством, где невозможно разместить копровую установку с молотом.
• Экологичность. Отсутствие выхлопных газов от дизельных молотов, минимальное воздействие на грунтовые воды и окружающую среду.

Недостатки и ограничения

• Высокая стоимость. Аренда вдавливающих установок и эксплуатационные расходы на 30–50% выше, чем при вибропогружении, и в 1,5–2 раза выше, чем при забивке.
• Ограничения по грунтам. В плотных песках, твёрдых глинах, грунтах с валунами метод малоэффективен или невозможен.
• Ограничение по глубине. Большинство установок работают на глубинах до 12–15 метров, специализированные — до 18 метров. Для больших глубин требуются другие методы.
• Необходимость реакционной опоры. Для создания усилия нужна масса установки или анкерные элементы, что усложняет технологию на начальном этапе.
• Низкая скорость в сложных грунтах. В условиях высокого сопротивления производительность падает, увеличиваются сроки работ.

Нормативная база по статическому вдавливанию шпунта

Проектирование и производство работ регулируются следующими документами:

• СП 45.13330 (действующая редакция) «Земляные сооружения, основания и фундаменты». Устанавливает общие требования к погружению шпунта, расчёту несущей способности, контролю качества. Содержит методики определения сопротивления грунта при статическом вдавливании.
• СП 24.13330.2021 «Свайные фундаменты». Хотя посвящён сваям, содержит методики расчёта усилий погружения, применимые к шпунтовым профилям.
• ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями». Регламентирует испытания несущей способности элементов статической нагрузкой — применяется для контроля качества погружённого шпунта.
• СП 22.13330 (действующая редакция) «Основания зданий и сооружений». Определяет требования к оценке влияния строительных работ на окружающую застройку, расчёту дополнительных осадок.
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования». Устанавливает предельно допустимые уровни шума и вибрации для различных зон — жилых, общественных, промышленных.
• СП 126.13330 (действующая редакция) «Геодезические работы в строительстве». Регламентирует точность разбивочных работ, контроль вертикальности и положения элементов.

Все расчёты ведутся по методу предельных состояний с учётом коэффициентов надёжности. Для ответственных объектов требуется профессиональная разработка ППР с обоснованием выбора метода погружения.

Заключение

Технология статического вдавливания шпунта — современный метод безударного погружения, незаменимый в условиях плотной городской застройки, вблизи исторических объектов, на площадках с жёсткими экологическими и санитарными ограничениями. Несмотря на более высокую стоимость по сравнению с вибропогружением и забивкой, метод обеспечивает высокую точность, отсутствие вибраций и минимальный шум, что делает его единственно возможным вариантом для ряда объектов.

Если ваш проект требует погружения шпунта в сложных условиях, требуется консультация по выбору оптимального метода, предварительный расчёт стоимости шпунтовых работ или организация работ с применением вдавливающих установок — обратитесь к специалистам, готовым предложить техническое решение с учётом всех особенностей площадки.

Часто задаваемые вопросы

• В каких грунтах эффективно статическое вдавливание шпунта?

  Метод наиболее эффективен в мягких и средней плотности грунтах: супесях, суглинках, торфах, илах, мелких и средних песках. В плотных песках, твёрдых глинах, грунтах с валунами или скальных породах вдавливание малоэффективно или невозможно — требуется вибропогружение или забивка.

• Почему статическое вдавливание дороже вибропогружения?

  Ориентировочную стоимость можно предварительно определить с помощью <a href="https://larssen-piling.ru/vibration-dumping/kalkulyator-shpuntovyix-rabot">расчёта стоимости шпунтовых работ</a>. Стоимость выше на 30–50% из-за сложности и массы оборудования, меньшей производительности в плотных грунтах, необходимости высококвалифицированных операторов. Метод выбирают не из соображений экономии, а когда критичны отсутствие вибрации, низкий шум и высокая точность — например, в исторической застройке или вблизи чувствительных объектов.

• Можно ли вдавливать шпунт на глубину более 20 метров?

  Большинство стандартных установок ограничены глубиной 12–15 метров, специализированные тяжёлые комплексы могут погружать до 18 метров. Для больших глубин применяются другие методы — вибропогружение, забивка или комбинированные технологии (вдавливание с подмывом). Ограничение связано с высотой мачты установки и максимальным усилием гидроцилиндров.

• Какой уровень шума при статическом вдавливании?

  Уровень шума составляет 70–80 дБ на расстоянии 10 метров от установки, что соответствует санитарным нормам для жилых зон при соблюдении установленных ограничений (допустимо до 45 дБ у фасада здания, на расстоянии 50–100 метров шум практически не ощущается). Для сравнения: вибропогружение создаёт 90–100 дБ, забивка — 100–110 дБ.

• Нужны ли анкерные сваи для вдавливания шпунта?

  Зависит от массы установки и сопротивления грунта. Лёгкие установки (масса до 40 тонн) требуют анкерных свай или зацепления за уже погружённый шпунт для создания реакции. Тяжёлые гусеничные комплексы массой 60–80 тонн работают за счёт собственного веса. В сложных грунтах даже тяжёлые машины могут использовать дополнительные анкеры.

• Как контролируется вертикальность при вдавливании?

  Применяются лазерные системы нивелирования, установленные на направляющих рамах установки, или механические отвесы. Оператор в реальном времени видит отклонение и корректирует положение шпунта боковыми гидроцилиндрами. Точность современных установок — отклонение не более 1–2% от вертикали, что в 2–3 раза выше, чем при забивке или вибропогружении.

• Можно ли комбинировать статическое вдавливание с другими методами?

  Да, на практике применяют комбинированные технологии. Например, вдавливание с подмывом: одновременно с погружением к носку шпунта подаётся вода под давлением, размывающая грунт и снижающая сопротивление. Или начальное вдавливание в верхних мягких слоях с переходом на вибропогружение при достижении плотных горизонтов. Комбинации позволяют оптимизировать технологию под конкретные геологические условия.
