Укрепление откосов котлована: когда достаточно откосного способа

Коротко. Откосный способ разработки котлована (с наклонными стенками вместо вертикальных) применяется на свободных площадках при глубине до 3–5 м, устойчивых грунтах и низком уровне грунтовых вод. Укрепление откосов защищает от осыпания, размыва и оползней; используются георешётки, геосетки, одерновка, бетонирование, габионы. Угол откоса определяется типом грунта: пески — 1:1,5–1:2 (27–33°), суглинки — 1:1–1:1,25 (38–45°), глины — 1:0,5–1:1 (45–63°). При стеснённых условиях, большой глубине или высоком УГВ откосы не подходят — применяют вертикальное шпунтовое ограждение с креплением.

Что такое откосный способ разработки котлована

Откос — наклонная поверхность стенки котлована, траншеи или выемки. Откосный способ означает, что грунт разрабатывают не вертикально (с креплением стенок), а с наклоном под углом, при котором грунт сохраняет устойчивость под действием собственного веса.

Угол наклона откоса зависит от типа грунта, его влажности, глубины котлована и наличия грунтовых вод. Для каждого типа грунта существует угол естественного откоса — максимальный угол, при котором грунт не осыпается.

Преимущества откосного способа:

• При соблюдении расчётных параметров откос может не требовать дополнительного крепления.
• Снижается риск обрушения вертикальной стенки.
• Низкая стоимость — только разработка грунта, без расходов на шпунт или крепления.
• Простота выполнения — не нужна специальная техника (вибропогружатели, сваебойные установки).

Недостатки:

• Требуется большая площадь — полоса земли шириной 1–2 глубины котлована с каждой стороны.
• Увеличенный объём земляных работ и вывоза грунта.
• Неприменим в стеснённых городских условиях, вблизи зданий, на узких участках.
• Ограничение по глубине — экономически невыгоден при глубине более 5 м (слишком большой объём выемки).

Когда достаточно откосного способа

Откосы без вертикального крепления применяют при одновременном выполнении условий:

Условие	Пояснение
Свободная площадка без застройки	Есть место для устройства откосов (полоса земли шириной 1,5–2 глубины котлована с каждой стороны)
Глубина котлована до 3–5 м	При большей глубине объём выемки грунта для откосов становится слишком велик; выгоднее вертикальное ограждение
Устойчивые грунты (суглинки, глины, плотные пески)	Грунт держит откос без оползания; слабые, текучие, насыпные грунты не подходят
Низкий уровень грунтовых вод (ниже дна котлована)	Вода размывает откос, снижает устойчивость; при высоком УГВ нужен дренаж или шпунтовое ограждение
Отсутствие зданий, дорог, коммуникаций ближе 5–10 м	Откос создаёт зону разгрузки грунта; если рядом фундамент — может просесть
Непродолжительный срок работ (недели–месяцы)	Длительное стояние незакреплённого откоса (годы) приводит к оползням, размыву, зарастанию

Если хотя бы одно условие не выполняется — откосный способ не подходит, применяют вертикальное шпунтовое ограждение, буросекущие сваи или стену в грунте.

Рекомендуемые параметры откосов для предварительной оценки

Угол откоса задаётся отношением высоты к заложению (горизонтальному расстоянию) — например, 1:1,5 означает, что на 1 м глубины откос отступает на 1,5 м по горизонтали. Чем положе откос, тем он устойчивее, но больше объём выемки.

Тип грунта	Отношение высоты к заложению	Угол откоса (градусы)	Условия применения
Пески влажные, средней крупности	1:2	27°	Глубина до 5 м, без грунтовых вод в пределах откоса
Пески плотные, маловлажные	1:1,5	33°	Глубина до 3 м, УГВ ниже дна котлована
Супеси	1:1,25	38°	Глубина до 5 м, устойчивое состояние
Суглинки	1:1	45°	Глубина до 5 м, твёрдой и полутвёрдой консистенции
Глины твёрдые	1:0,5	63°	Глубина до 3 м, отсутствие трещин и включений
Глины пластичные	1:1	45°	Глубина до 5 м, естественной влажности
Лёссовые грунты сухие	1:0,5	63°	Только при отсутствии воды (при замачивании теряют прочность)
Скальные, полускальные грунты	1:0,2–1:0,5	78–63°	Без трещин, выветривания; глубина любая

Окончательные параметры откосов принимают по результатам инженерно-геологических изысканий и расчёта устойчивости. Приведённые значения подходят только для предварительной оценки.

Зачем укреплять откосы котлована

Даже если откос спроектирован с правильным углом, он подвержен разрушению под действием внешних факторов:

• Осыпание и эрозия. Дождь, ветер, перепады температур размывают и выветривают поверхность откоса, уносят частицы грунта.
• Размыв грунтовыми и поверхностными водами. Вода, стекающая по откосу, образует промоины, овраги, подмывает основание.
• Морозное пучение. Зимой вода в порах грунта замерзает, расширяется, разрушает структуру откоса.
• Оползни. При длительном стоянии откоса, особенно в глинистых грунтах, возможно медленное оползание масс грунта вниз.
• Зарастание растительностью. Корни растений разрыхляют грунт, снижают устойчивость.

Укрепление откоса предотвращает эти процессы, сохраняет проектную геометрию, обеспечивает безопасность работ в котловане и долговечность сооружения (если котлован превращается в постоянную выемку — например, въезд в подземный паркинг).

Методы укрепления откосов котлованов

Выбор метода зависит от типа грунта, угла и высоты откоса, климата, срока службы (временный или постоянный откос), требований к внешнему виду и бюджета.

Георешётки и геосетки

Самый распространённый современный метод. Георешётка — объёмная ячеистая конструкция из полимерных лент, образующих соты высотой 5–20 см. Геосетка — плоская сетка из полиэфирных или стеклянных нитей.

Технология укрепления георешёткой:

1. Поверхность откоса выравнивают, удаляют крупные камни, корни.
2. Раскатывают рулон георешётки сверху вниз, закрепляют верхний край анкерами (стальные или пластиковые штыри длиной 0,5–1 м).
3. Растягивают георешётку, фиксируют по периметру и в узлах соединения модулей анкерами (шаг 1–2 м).
4. Заполняют ячейки георешётки грунтом, щебнем, галькой или засевают травой. Заполнитель уплотняют вручную или лёгкой виброплитой.

Преимущества:

• Высокая эффективность — значительно повышает устойчивость поверхностного слоя грунта.
• Быстрый монтаж — бригада из 3–4 человек может укрепить ориентировочно 200–300 м² откоса за смену.
• Долговечность — срок службы зависит от материала и условий эксплуатации.
• Экологичность — не препятствует росту растений, вписывается в ландшафт.
• Гибкость — адаптируется к неровностям откоса, не трескается при осадках.

Недостатки:

• Стоимость материала — выше, чем у геотекстиля или одерновки.
• Требуется качественное заполнение ячеек — пустоты снижают эффект.

Геотекстиль и геосетки

Геотекстиль — тканое или нетканое полотно из синтетических волокон. Геосетка — плоская сетка с ячейками 2–5 см. Укладываются на откос под слой грунта или щебня.

Применение:

• Армирование откоса — геосетку укладывают в тело откоса слоями через 0,3–0,5 м по высоте при отсыпке.
• Разделение слоёв — геотекстиль предотвращает смешивание грунта с щебнем (дренажный слой).
• Фильтрация — нетканый геотекстиль пропускает воду, но задерживает частицы грунта, предотвращая суффозию.

Преимущества: низкая стоимость, простота укладки, многофункциональность.

Недостатки: меньшая эффективность по сравнению с георешёткой; не защищает поверхность откоса от эрозии (нужен дополнительный слой).

Одерновка

Укладка на откос слоя дёрна (верхнего слоя почвы с корнями трав). Один из старейших методов, применяется для пологих откосов (до 30–35°) на длительный срок.

Технология:

1. Поверхность откоса выравнивают, рыхлят на глубину 5–10 см.
2. Нарезают дёрн пластами 25×30 см, толщиной 6–10 см.
3. Укладывают дёрн рядами снизу вверх, плотно стыкуя пласты.
4. Закрепляют деревянными или бамбуковыми колышками (1–2 шт. на пласт).
5. Поливают водой, через 2–3 недели трава укореняется.

Преимущества: экологичность, эстетичность, дешевизна (если дёрн доступен на участке).

Недостатки: применима только для пологих откосов; трудоёмкость; требует ухода (полив в первый месяц); малоэффективна в засушливом климате.

Посев трав (гидропосев, биоматы)

Посев многолетних трав с развитой корневой системой (овсяница, мятлик, клевер). Корни переплетаются, образуя армирующий слой глубиной 10–30 см.

Гидропосев — распыление на откос смеси семян, удобрений, мульчи и связующего вещества под давлением. Применяется на больших площадях и крутых откосах, куда сложно доставить дёрн.

Биоматы — тонкие рулонные материалы из соломы, кокосового волокна, джута с вплетёнными семенами. Раскатываются по откосу, закрепляются анкерами; через 2–4 недели прорастают травы.

Преимущества: естественный вид, самовосстановление травяного покрова, улучшение микроклимата.

Недостатки: эффект проявляется через 1–2 месяца (нужно время на рост); не подходит для откосов круче 45°; требует полива в засуху.

Бетонирование и торкретирование

Нанесение на откос слоя бетона толщиной 5–15 см. Применяется для постоянных сооружений (въезды в тоннели, подземные паркинги, набережные) и скальных откосов с трещинами.

Торкретирование — распыление бетонной смеси на откос под давлением сжатого воздуха. Бетон плотно прилегает к поверхности, заполняет неровности.

Технология:

1. Откос очищают от рыхлого грунта, пыли, корней.
2. Устанавливают арматурную сетку (ячейка 10×10 см, диаметр прутка 6–8 мм), закрепляют анкерами.
3. Наносят бетон слоями по 3–5 см (торкрет-бетоном или заливкой в опалубку).
4. Разравнивают, уплотняют вибрацией, выдерживают до набора прочности.

Преимущества: максимальная прочность и долговечность (50–100 лет); защита от любых воздействий.

Недостатки: высокая стоимость; трудоёмкость; неэстетичный вид (серая бетонная поверхность); необходимость устройства дренажа за бетоном (иначе вода размоет грунт под покрытием).

Каменная наброска и габионы

Укладка на откос слоя крупного камня (фракция 10–30 см) или установка габионов — сетчатых контейнеров, заполненных камнем.

Применение: откосы водоёмов (берегоукрепление), дорожные выемки и насыпи, откосы в скальных и крупнообломочных грунтах.

Технология (габионы):

1. На откос укладывают геотекстиль (предотвращает вымывание грунта сквозь камень).
2. Собирают габионные короба из оцинкованной сетки (размер ячейки 8×10 см), устанавливают ярусами снизу вверх.
3. Заполняют короба камнем вручную или механизированно, стягивают крышку.
4. Соединяют соседние габионы проволокой.

Преимущества: высокая прочность; проницаемость для воды (не требуется дренаж); эстетичность (натуральный камень); долговечность (металлическая сетка служит 25–50 лет, каменный заполнитель сохраняет свои свойства в течение длительного времени).

Недостатки: высокая стоимость камня и доставки; большой вес (нужна проверка устойчивости основания); сложность монтажа на крутых откосах.

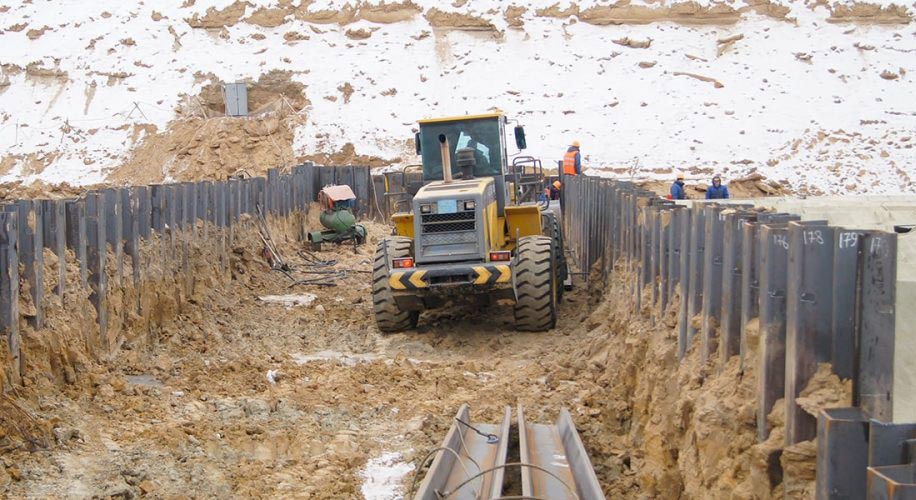

Шпунтовое ограждение откосов

В отдельных случаях (берега водоёмов, крутые откосы в слабых грунтах) применяют частичное шпунтовое ограждение: погружают короткие шпунтовые сваи по линии нижней бровки откоса, образуя подпорную стенку. Откос выше стенки делают положе и укрепляют георешёткой или одерновкой.

Применение: комбинированные схемы, когда нельзя сделать полностью пологий откос (нет места), но и полное вертикальное ограждение избыточно.

Когда откосы не подходят и нужно шпунтовое ограждение

Откосный способ неприменим в следующих случаях:

Ситуация	Почему откосы не подходят	Рекомендуемое решение
Стеснённые городские условия, узкий участок	Нет места для откосов (нужна полоса 1,5–2 глубины с каждой стороны)	Вертикальное шпунтовое ограждение с распорками или анкерами
Глубина котлована более 5–6 м	Объём выемки грунта для откосов слишком велик, экономически невыгодно	Шпунтовое ограждение, буросекущие сваи, стена в грунте
Высокий уровень грунтовых вод (выше дна котлована)	Вода размывает откос, вызывает оползни; откачка из котлована с откосами малоэффективна	Герметичное шпунтовое ограждение + водопонижение
Слабые грунты (текучие суглинки, плывуны, торфы)	Грунт не держит даже пологий откос, оплывает	Шпунтовое ограждение с погружением в устойчивые слои
Котлован вблизи зданий, дорог, коммуникаций (менее 5 м)	Откос создаёт зону разгрузки грунта, может вызвать осадку фундаментов, просадку дорожного полотна	Шпунтовое ограждение с погружением до начала выемки, мониторинг осадок
Длительный срок работ (многие месяцы, годы)	Длительное стояние откоса приводит к оползням, размыву, зарастанию, потере устойчивости	Постоянное ограждение (шпунт, подпорные стены)
Скальные грунты с трещинами, слоистость	Риск вывалов блоков по трещинам даже при крутом откосе	Торкретирование откоса, анкеровка скальных блоков или вертикальное ограждение

Проектирование откосов котлована

Угол откоса, необходимость и способ укрепления определяются в проекте производства работ (ППР) на основе:

• Инженерно-геологические изыскания помогают определить тип грунтов, их физико-механические свойства. Определяют тип грунтов, их физико-механические свойства (угол внутреннего трения, сцепление, плотность, влажность), уровень грунтовых вод.
• Расчёта устойчивости откоса. Проверяют, что коэффициент устойчивости проверяют в соответствии с проектной документацией и требованиями СП 45.13330 (действующая редакция).
• Анализа окружающей застройки. Учитывают расстояние до зданий, глубину их фундаментов, состояние конструкций.
• Требований заказчика. Временный или постоянный откос, требования к внешнему виду, бюджет.

Проект включает:

• План и разрезы котлована с указанием углов откосов.
• Схему укрепления откосов (тип материала, способ крепления, шаг анкеров).
• Схему водоотвода (лотки по верху откоса, дренажные канавы).
• Мероприятия по мониторингу (геодезические наблюдения за осадками реперов).

Нормативная база

Проектирование и укрепление откосов регламентируются действующими сводами правил:

• СП 45.13330 (действующая редакция) «Земляные сооружения, основания и фундаменты». Устанавливает требования к углам откосов выемок в зависимости от типа грунта, глубины и обводнённости. Определяет методы расчёта устойчивости откосов, коэффициенты запаса.
• СП 104.13330 (действующая редакция) «Инженерная защита территории от затопления и подтопления». Регламентирует укрепление откосов водоёмов, дренаж, защиту от размыва.
• СП 116.13330 (действующая редакция) «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов». Определяет мероприятия по защите откосов от оползней, обвалов, эрозии.
• ГОСТ Р 56713-2015 «Конструкции геосинтетические для армирования». Нормирует характеристики георешёток, геосеток, геотекстиля, методы их испытаний.

Проект откосов для объектов повышенной ответственности и вблизи существующей застройки подлежит экспертизе.

Выводы

Откосный способ разработки котлована — простое и экономичное решение для свободных площадок при глубине до 3–5 м, устойчивых грунтах и низком УГВ. Укрепление откосов защищает от осыпания, размыва и оползней, продлевает срок службы выемки, обеспечивает безопасность работ.

Выбор метода укрепления зависит от условий: георешётки — универсальный вариант для большинства откосов; одерновка и гидропосев — для пологих откосов с эстетическими требованиями; бетонирование и габионы — для постоянных сооружений и высоких нагрузок. Правильное проектирование угла откоса на основе изысканий и расчёта устойчивости — обязательное условие безопасности.

Если условия не позволяют устроить откосы (стеснённый участок, большая глубина, высокий УГВ, близость застройки) — применяют вертикальное шпунтовое ограждение с креплением. Оно дороже, но обеспечивает безопасность и сохранность окружающей застройки.

Если вам предстоит разработка котлована и вы выбираете между откосами и вертикальным ограждением — обратитесь к специалистам-геотехникам. Правильное решение на этапе проектирования сэкономит время, средства и убережёт от аварий.

Часто задаваемые вопросы

• Какой угол откоса безопасен для котлована глубиной 3 м в суглинке?

  Для суглинков твёрдой и полутвёрдой консистенции при глубине до 5 м рекомендуется угол откоса 1:1 (45°). Это означает, что на 3 м глубины откос отступает на 3 м по горизонтали с каждой стороны. Конкретный угол уточняют расчётом на основе данных инженерно-геологических изысканий.

• Можно ли делать вертикальные стенки котлована без крепления на малой глубине?

  В плотных связных грунтах (глины, суглинки твёрдые) без грунтовых вод допускается временная вертикальная стенка глубиной до 1–1,25 м без крепления. Но работы в такой выемке ведут без спуска людей или с обязательным ежедневным контролем устойчивости. Безопаснее делать откос или крепление.

• Сколько стоит укрепление откоса георешёткой?

  Стоимость зависит от типа георешётки, высоты откоса, заполнителя. В среднем укрепление георешёткой с заполнением щебнем обходится в 800–1500 руб. за м² откоса (материалы + работа). Гидропосев — 150–300 руб./м², одерновка — 200–400 руб./м², бетонирование — 2000–4000 руб./м².

• Нужно ли укреплять откосы временного котлована на 2–3 месяца?

  Зависит от грунтов и погодных условий. Если грунт плотный, сезон сухой (лето), откос пологий (1:1,5 и положе) — можно обойтись без укрепления, только с устройством водоотводных канавок по верху откоса. Если грунт слабый, ожидаются дожди, откос крутой — лучше укрепить хотя бы геотекстилем с посевом трав (дёшево и быстро).

• Чем отличается георешётка от геосетки?

  Георешётка — объёмная ячеистая конструкция (соты) высотой 5–20 см, заполняемая грунтом или щебнем; работает на удержание заполнителя и распределение нагрузок. Геосетка — плоская сетка с ячейками 2–5 см, укладывается в тело откоса для армирования; работает на растяжение, повышает сопротивление сдвигу. Георешётка эффективнее для поверхностного укрепления крутых откосов, геосетка — для армирования откосов и оснований.

• Как защитить откос от грунтовых вод?

  Устраивают дренаж: за откосом (со стороны массива грунта) прокладывают дренажную трубу в щебёночной обсыпке, обёрнутую геотекстилем; вода собирается и отводится в водоприёмные колодцы. Также делают водоотводные канавки по верху откоса, чтобы поверхностные воды не стекали по откосу, а отводились в сторону.

• Можно ли укрепить откос своими силами без спецтехники?

  Да, для небольших откосов (высота до 2 м, площадь до 50–100 м²) укрепление георешёткой, одерновкой или посевом трав можно выполнить вручную бригадой из 2–4 человек. Потребуются простые инструменты: лопаты, грабли, ручной каток или виброплита для уплотнения заполнителя, анкеры (можно использовать арматуру Ø 12–16 мм, нарезанную на отрезки 0,5–1 м). Для бетонирования, габионов, шпунта нужна спецтехника.
