Коротко. Погружение шпунта в грунт выполняется четырьмя основными методами: вибропогружение (высокочастотные колебания разрушают сцепление грунта со стенками сваи), статическое вдавливание (гидравлическое усилие без вибрации), лидерное бурение с последующим погружением (предварительная скважина в плотных грунтах) и ударная забивка молотом (применяется редко, в основном для плоского шпунта). Выбор метода зависит от типа грунта, глубины погружения, близости зданий, допустимого уровня вибрации. Один из самых распространённых методов — вибропогружение, однако в плотной городской застройке всё чаще применяют статическое вдавливание, эффективное в песчаных и глинистых грунтах. Каждый способ имеет специфическое оборудование, технологию выполнения и область применения.
Какие способы погружения шпунта существуют
Погружение шпунтовых свай — ключевой этап устройства шпунтового ограждения. От выбора метода зависят скорость работ, сохранность материала, воздействие на окружающую застройку и итоговая стоимость.
Основные методы погружения:
- Вибропогружение — использование вибрационных колебаний для снижения сопротивления грунта.
- Статическое вдавливание — применение гидравлического усилия без динамических нагрузок.
- Лидерное бурение + погружение — предварительное бурение направляющей скважины в сложных грунтах.
- Ударная забивка молотом — редко применяемый метод для специфических задач.
Каждый метод имеет свои преимущества, ограничения и оптимальные условия применения.

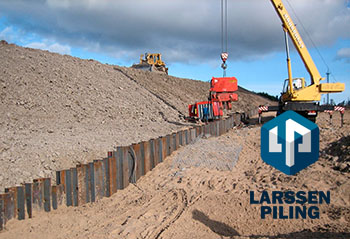

Вибропогружение шпунта: принцип и применение
Вибропогружение — наиболее распространённый метод установки шпунта Ларсена. Основан на создании высокочастотных вибрационных колебаний, которые временно разрушают структурные связи грунта, снижая трение между сваей и грунтом.
Как работает вибропогружение
Вибропогружатель (виброэкстрактор) устанавливается на верхнюю часть шпунтовой сваи. Внутри устройства вращаются эксцентрики (дебалансы), создающие направленные вибрации. Одновременно кран создаёт вертикальное усилие — свая под собственным весом и давлением погружается в разрыхлённый вибрацией грунт.
Параметры вибропогружения:
- Частота колебаний — обычно частотой колебаний и центробежной силой, соответствующими проекту и характеристикам оборудования (зависит от модели оборудования).
- Амплитуда — 5–15 мм.
- Вибрационное усилие — от 50 до 200 кН и более.
Преимущества вибропогружения
- Высокая скорость. В благоприятных грунтах (песок, супесь) свая длиной 10–12 м погружается за за время, которое зависит от грунта, длины шпунта и характеристик оборудования.
- Универсальность. Эффективно в большинстве несвязных и слабосвязных грунтов.
- Возможность извлечения. Тот же вибропогружатель используется для демонтажа шпунта после завершения работ.
- Сохранность замков. Вибрация не создаёт ударных нагрузок, которые могут деформировать замковые соединения.
Ограничения вибропогружения
- Вибрационное воздействие. Распространяется на расстояние, которое определяется инженерно-геологическими условиями и подтверждается расчётами или мониторингом, может повредить близкие здания, коммуникации. Требуется мониторинг и иногда ограничения по применению.
- Неэффективность в плотных грунтах. Твёрдые глины, скальные и мерзлые грунты оказывают высокое сопротивление — вибропогружение замедляется или становится невозможным.
- Зависимость от мощности. Для глубокого погружения или плотных грунтов требуются мощные (и дорогие) вибропогружатели.
Когда применяется вибропогружение
Оптимально для песчаных, супесчаных, мягкопластичных глинистых грунтов. Глубина погружения — определяется проектом и возможностями применяемой техники. Используется в большинстве проектов шпунтовых ограждений в городских условиях при соблюдении норм по вибрации.
Статическое вдавливание шпунта
Статическое вдавливание — метод, при котором свая погружается в грунт за счёт плавного приложения вертикального усилия без вибрации и ударов. Используется гидравлическая установка, развивающая усилие от 50 до 300 тонн и более.
Как работает статическое вдавливание
Гидравлические домкраты упираются в опорную конструкцию (анкерная рама, уже погружённые сваи, тяжёлая техника) и плавно вдавливают шпунт в грунт. Процесс медленный, но контролируемый.
Преимущества статического вдавливания
- Отсутствие вибрации и шума. Основной безвибрационный метод, допустимый вблизи особо чувствительных объектов (метро, исторические здания, высокоточное оборудование).
- Точность позиционирования. Высокий контроль вертикальности и глубины погружения.
- Безопасность для замков. Плавное усилие не деформирует замковые соединения.
Ограничения статического вдавливания
- Низкая скорость. Погружение одной сваи может занимать несколько часов.
- Ограничение по грунтам. В очень плотных грунтах может потребоваться лидерное бурение или комбинированная технология — усилие установки недостаточно.
- Высокая стоимость. Специализированное оборудование, низкая производительность.
- Требуется опорная конструкция. Нужно создать надёжный упор для гидравлики.
Когда применяется статическое вдавливание
В стеснённых городских условиях, вблизи исторических зданий, метрополитена, чувствительных коммуникаций, где вибрация категорически недопустима. Глубина погружения определяется проектом и характеристиками установки.
Лидерное бурение под шпунт
Лидерное бурение — вспомогательная технология, применяемая совместно с вибропогружением или статическим вдавливанием. Перед погружением сваи бурится направляющая скважина диаметр которой подбирают с учётом профиля шпунта, грунтовых условий и принятой технологии, которая разрушает наиболее плотные слои грунта.
Как работает лидерное бурение
Буровая установка (шнековая или роторная) проходит скважину на проектную глубину или глубже. Затем в скважину устанавливается шпунт и погружается вибропогружателем или вдавливанием. Скважина облегчает прохождение сваи, снижает нагрузки на оборудование и шпунт.
Преимущества лидерного бурения
- Возможность работы в сложных грунтах. Плотные глины, скальные, мерзлые грунты, моренные отложения с валунами.
- Снижение нагрузок на шпунт. Защита замков от повреждений.
- Ускорение процесса. Несмотря на дополнительную операцию, общее время погружения в плотных грунтах сокращается.
- Снижение вибрации. Основное погружение после бурения занимает меньше времени — меньше вибрационное воздействие на окружение.
Ограничения лидерного бурения
- Дополнительные затраты. Необходимость буровой техники, увеличение сроков подготовки.
- Требования к точности. Скважина должна быть строго вертикальной, иначе шпунт пойдёт с отклонением.
- Риск обрушения стенок. В слабых грунтах скважина может обрушиться до установки шпунта.
Когда применяется лидерное бурение
Как правило, применяется в скальных, мерзлых, переуплотнённых грунтах. Рекомендуется в плотных глинах, моренных отложениях, при глубоком погружении (более 15 м) даже в относительно мягких грунтах.
Ударная забивка шпунта молотом
Ударная забивка — классический метод погружения свай, при котором молот (дизельный, гидравлический или механический) наносит удары по голове сваи, вбивая её в грунт. Для шпунта Ларсена применяется крайне редко из-за риска повреждения замков.
Как работает ударная забивка
Молот поднимается и падает на наголовник, установленный на верхнюю часть шпунта. Удар передаёт импульс энергии, свая погружается на несколько сантиметров за удар. Процесс повторяется до достижения проектной отметки.
Преимущества ударной забивки
- Высокое усилие погружения. Эффективна в плотных грунтах, где вибропогружение затруднено.
- Простота оборудования. Молоты надёжны, доступны.
- Независимость от типа грунта. Работает в любых грунтах (кроме скальных).
Ограничения ударной забивки
- Повреждение замков. Ударные нагрузки деформируют замковые соединения шпунта Ларсена, снижают герметичность стенки.
- Высокий уровень шума и вибрации. Превышает вибропогружение, неприемлемо в городских условиях.
- Низкая скорость. Медленнее вибропогружения.
- Риск разрушения сваи. Чрезмерные удары могут расколоть голову шпунта.
Когда применяется ударная забивка
В современной практике для шпунта Ларсена почти не применяется. Может использоваться для плоского (прямого) шпунта без замков, для свай-труб (трубошпунт), в удалённых районах, где недоступно вибропогружающее оборудование.
Сравнение методов погружения шпунта
| Параметр | Вибропогружение | Статическое вдавливание | Лидерное бурение | Ударная забивка |
|---|---|---|---|---|
| Скорость | Высокая | Низкая | Средняя | Средняя |
| Вибрация | Высокая | Отсутствует | Средняя | Очень высокая |
| Шум | Средний | Низкий | Средний | Очень высокий |
| Типы грунтов | Песок, супесь, глина | Суглинки, глины | Любые (с бурением) | Любые (кроме скальных) |
| Риск для замков | Минимальный | Минимальный | Минимальный | Высокий |
| Глубина погружения | До 20–25 м | До 12–15 м | До 30 м | До 20 м |
| Стоимость | Средняя | Высокая | Высокая | Низкая |
| Применение для Ларсена | Основной метод | Специфические условия | Сложные грунты | Не рекомендуется |
Какой метод выбрать: рекомендации по условиям
| Условия | Рекомендуемый метод | Обоснование |
|---|---|---|
| Песчаные, супесчаные грунты | Вибропогружение | Максимальная скорость и эффективность |
| Мягкопластичные глины, суглинки | Вибропогружение | Стандартные условия |
| Плотные глины, твёрдые грунты | Лидерное бурение + вибропогружение | Бурение облегчает погружение |
| Скальные, мерзлые грунты | Лидерное бурение + вибропогружение | Без бурения погружение невозможно |
| Близость чувствительных зданий | Статическое вдавливание | Отсутствие вибрации |
| Исторический центр, метро рядом | Статическое вдавливание | Запрет на вибрацию |
| Глубокое погружение (>15 м) | Лидерное бурение + вибропогружение | Снижение сопротивления на глубине |
| Плоский шпунт без замков | Ударная забивка или вибропогружение | Нет риска повреждения замков |
Оборудование для погружения шпунта
Вибропогружатели
Различаются по типу привода (электрические, гидравлические, дизельные), мощности, частоте и амплитуде колебаний. Для шпунта Ларсена обычно используют модели массой 2–5 тонн, частотой частотой колебаний и центробежной силой, соответствующими проекту и характеристикам оборудования, усилием 100–200 кН.
Гидравлические вдавливающие установки
Специализированное оборудование на базе экскаваторов, кранов или автономных рам. Развивают усилие от 50 до 300 тонн.
Буровые установки
Шнековые или роторные буры для лидерного бурения. Монтируются на экскаваторы, краны или самоходные шасси.
Копровые установки и краны
Необходимы для подъёма и установки шпунта, монтажа вибропогружателя. Грузоподъёмность — от 25 до 100 тонн в зависимости от длины и массы шпунта.
Молоты (для забивки)
Дизельные, гидравлические, механические. Энергия удара — от 5 до 100 кДж. Для шпунта практически не применяются.
Особенности погружения шпунта зимой
Зимнее погружение шпунта имеет специфику из-за промерзания грунта.
Проблемы зимнего погружения
- Мерзлый грунт. Резко возрастает сопротивление погружению, вибропогружение малоэффективно.
- Хрупкость металла. При низких температурах (ниже -20°C) свойства стали зависят от её марки и температуры эксплуатации, возможны трещины.
- Сложность работы техники. Гидравлические системы требуют подогрева, смазка густеет.
Решения для зимнего погружения
- Лидерное бурение. Обязательно при промерзании грунта если это предусмотрено проектом.
- Оттаивание грунта. Паром, горячей водой, электропрогревом в зоне погружения.
- Мощное оборудование. Усиленные вибропогружатели для преодоления мёрзлого слоя.
- Утепление шпунта. Хранение в тёплом помещении, при необходимости принимают меры, предусмотренные проектом производства работ.
Зимние работы могут увеличить трудоёмкость работ, но при правильной организации выполнимы.
Контроль качества при погружении шпунта
Независимо от метода погружения обязателен контроль:
- Вертикальность. Допуск обычно в пределах требований проектной документации (1 см на 1 м длины). Контроль отвесом, нивелиром, лазерными приборами.
- Отметки голов свай. Должны соответствовать проекту с точностью в пределах требований проектной документации.
- Целостность замков. Визуальный осмотр после погружения каждой сваи, проверка сцепления с соседней.
- Отсутствие деформаций. Изгибы, трещины, разрывы металла — основания для выбраковки.
- Исполнительная документация. Журнал погружения шпунта (исполнительная документация по требованиям проекта), акты на скрытые работы.
Нормативная база
Погружение шпунта регламентируется:
- действующей редакцией СП 45.13330 «Земляные сооружения, основания и фундаменты». Требования к устройству шпунтовых ограждений, методы погружения, допуски.
- действующей редакцией СП 24.13330 «Свайные фундаменты». Нормы по погружению свай различными методами, контроль качества.
- действующей редакцией СП 49.13330 «Безопасность труда в строительстве». Требования охраны труда при работе с вибропогружателями, кранами, молотами.
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями». Методы контроля несущей способности и качества погружения.
Заключение
Выбор метода погружения шпунта — инженерное решение, которое принимается на основе грунтовых условий, требований проекта, близости зданий, бюджета и сроков. Вибропогружение остаётся основным методом благодаря скорости и универсальности. Статическое вдавливание незаменимо в условиях запрета на вибрацию. Лидерное бурение расширяет возможности работы в сложных грунтах. Ударная забивка для шпунта Ларсена применяется крайне редко из-за риска повреждения замков.
Грамотный выбор метода, качественное оборудование, квалифицированный персонал и контроль на всех этапах обеспечивают надёжность шпунтового ограждения, безопасность строительства и оптимальные затраты. Если вам требуется погружение шпунта, консультация по выбору метода или выполнение работ под ключ — обращайтесь к опытным специалистам.
Часто задаваемые вопросы
-
Какой способ погружения шпунта самый быстрый?
Вибропогружение — в благоприятных грунтах (пески, супеси) бригада погружает 15–25 свай длиной 8–12 м за смену. Статическое вдавливание медленнее (8–15 свай/смену), забивка — ещё медленнее (5–10 свай/смену) и для шпунта Ларсена не рекомендуется.
-
Можно ли погружать шпунт вблизи жилых домов?
Да, но только методом статического вдавливания — он не создаёт вибрации и малошумный. Вибропогружение вблизи зданий требует предварительной оценки влияния вибрации на конструкции, согласований с собственниками, мониторинга осадок. Забивка вблизи жилья запрещена из-за разрушительной вибрации и шума.
-
Сколько стоит погружение одной шпунтовой сваи?
Стоимость зависит от длины шпунта, объёма работ, выбранной технологии, инженерно-геологических условий и удалённости объекта. Для предварительной оценки можно воспользоваться <a href="https://larssen-piling.ru/vibration-dumping/kalkulyator-shpuntovyix-rabot">калькулятором стоимости шпунтовых работ</a>.
-
Как погружают шпунт в скальных грунтах?
В скальных грунтах применяют лидерное бурение: роторной или ударно-канатной буровой установкой бурят скважину на всю глубину погружения, затем в неё вставляют шпунт и погружают вибропогружением или вдавливанием. Для трубошпунта возможна забивка мощным гидромолотом, но это редкий и дорогой вариант.
-
Нужно ли смазывать замки шпунта перед погружением?
Да, обязательно. Замки смазывают графитовой смазкой, битумной мастикой или специальными герметиками. Это обеспечивает лёгкость сцепления замков при погружении, герметичность ограждения (предотвращает фильтрацию воды) и упрощает извлечение шпунта после завершения работ (замки не закисают).
-
Что такое «отказ» при погружении шпунта?
Отказ — величина погружения сваи за определённое число ударов молота (при забивке) или за единицу времени (при вибропогружении). Например, «отказ 2 см за 10 ударов» означает, что при последних 10 ударах свая погрузилась всего на 2 см — признак достижения плотного слоя или проектной глубины. При вибропогружении об отказе говорят, когда свая перестаёт погружаться при работающем вибраторе.
-
Можно ли погружать шпунт зимой при морозе?
Да, погружение шпунта возможно круглый год. Зимой мерзлый слой грунта (1–2 м от поверхности) предварительно рыхлят или проходят лидерным бурением. Ниже глубины промерзания грунт талый, погружение идёт обычно. Требуется подогрев гидравлического масла (для вдавливающих установок).
