Стыковка шпунта Ларсена

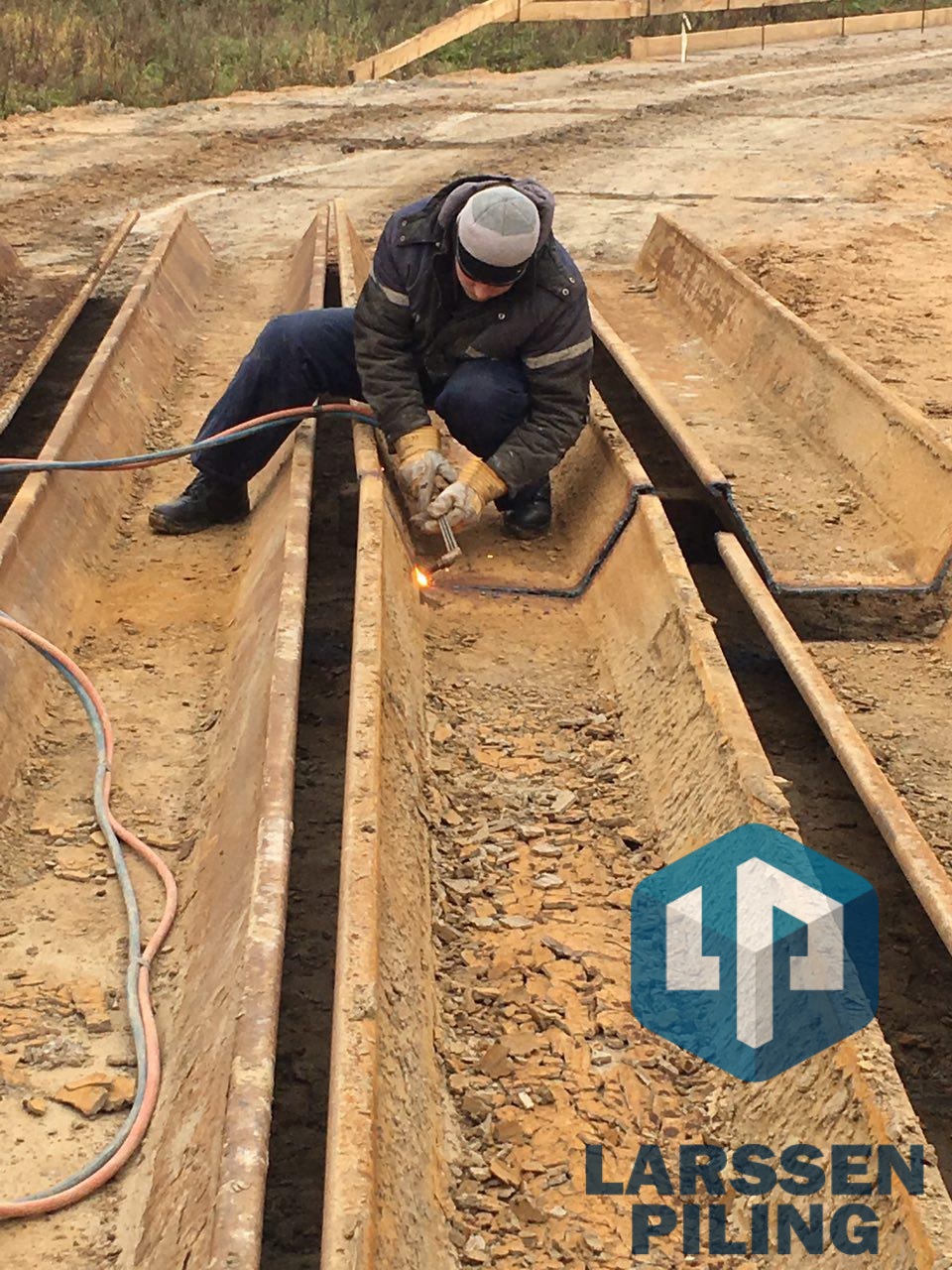

Стыковку шпунта чаще всего применяют, чтобы нарастить шпунт, то есть увеличить его длину до указанных в проекте значений. Например, для получения 20-метрового шпунта можно приварить друг к другу две шпунтины, длина которых составляет 8 и 12 метров. Стыковать между собой можно как новый, так и уже бывший в употреблении материал. Часто на объект доставляют короткий шпунт и приваривают его друг к другу непосредственно на месте проведения работ.
Требуется обязательная предварительная подготовка концов шпунта к стыковке. Необходимо нарезать пластины, которые будут соединять шпунт. Также нужно приготовить оборудование для сварочных работ.
Шпунт выравнивается по замкам, геометрию которых необходимо сохранить при сварке, так как если при погружении в землю один из сварных элементов будет заходить за другой или упрется в сварной шов, то шпунтина может треснуть по шву в грунте или вообще не войти в него.
После выравнивания шпунта при необходимости зачищаются кромки и срезаются фаски. Внутрь «корыта» шпунта кладется пластина. Ее размер составляет 20 на 40 или 20 на 30. Сварка происходит внутри и по периметру пластины. Рабочие внимательно следят за тем, чтобы сварной шов не заходил на замки.
Далее шпунтину необходимо перевернуть и проварить с обратной стороны. Для этого пластину кладут на выпирающую часть шпунтины, а две боковые накладки – на грани шпунта для создания дополнительных ребер жесткости. Далее производится сварка. Например, для работы со шпунтом марок VL606А и Л5УМ используются электроды диаметром 4 или 5 миллиметров и трехфазный инвертор.
Во время сварки рабочие внимательно следят за тем, чтобы:
• Шов оставался чистым и не было занесено мусора;
• Обе свариваемые шпунтины были равномерно прогреты.
На сегодняшний день сварка шпунта достаточно часто применяется на различных проектах. Дело в том, что многие работы предусматривают глубокое залегание фундаментной плиты. Найти бывший в употреблении шпунт нужной длины не всегда возможно, а покупать новый – дорого и невыгодно. Сварка шпунта позволяет одновременно сэкономить средства и выполнить проект именно так, как изначально задумывалось.
