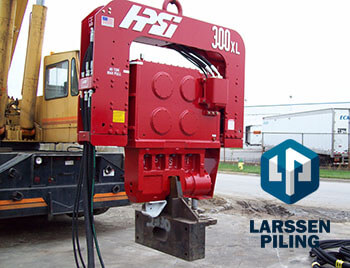

Одним из основных способов погружения шпунта в грунт является использование специальных вибропогружателей. Принцип их действия имеет в основе резкое снижение сопротивлению, возникающему в момент, когда шпунту в ходе погружения в грунт сообщается вибрация. Обычно вибропогружатель используют, если необходимо осуществить работы по погружению или извлечению шпунта на глинистых или песчаных грунтах. При наличии специальной трамбовочной плиты вибропогружатель может быть применен для утрамбовки почвы.
Работа вибропогружателя происходит в комплексе с виброизолятором и грузоподъемным механизмом, в качестве которого можно использовать подъемный кран, копер или подходящие по техническим параметрам экскаваторы.
Вибропогружатель состоит из:
- Наголовника;
- Гидромотора или электродвигателя;
- Вибровозбудителя, то есть специального механического устройства, которое генерирует вибрации в строительно-дорожных машинах.
В современном строительстве вибропогружатель применяют, чтобы погрузить в грунт или извлечь из грунта:
- Шпунт Ларсена;
- U-образный или Z-образный шпунт;
- Трубы различного диаметра;
- Двутавровые балки, опоры, швеллеры;
- Ограждения котлованов и т.д.
Когда дисбалансы начинают вращаться, центробежная сила воздействует на ось их крепления. В итоге вибропогружатель получает необходимое движение. Через наголовник оно передается на свайный элемент. Дисбалансы приводит в движение гидромотор или электродвигатель. Это может осуществляться непосредственно от вала мотора или через механическую передачу. Расположенные симметрично дисбалансы вращаются в разные стороны, что позволяет уравновесить радиальные нагрузки.
Одновременное вращение дисбалансов приводит к возникновению циклической вертикальной вибрации. Горизонтальные составляющие возникающих при вращении дисбалансов центробежных сил компенсируются, вертикальные – складываются.
Преимущества использования вибропогружения:
- Низкая стоимость работ;
- Уровень шума будет меньше, чем при использовании молотов, так как применяется высокочастотная вибрация;
- Многофункциональность вибропогружателей. С их помощью можно извлекать шпунты, трубы, двутавры, швеллеры различных размеров и диаметров.
Минусом данного метода можно считать невозможность использования вибропогружателей при работе на скальных грунтах.
О разновидностях вибропогружателей
Выбирая вибропогружатель, обращают внимание на мощность его электродвигателей, центробежную силу конкретной модели, амплитуду и частоту производимых колебаний. По последнему из вышеперечисленных параметров вибропогружатели подразделяют на:
- Низкочастотные. Имеют большую ударную мощность, пробивающую тяжелые грунты. Частота их колебаний не поддается регулировке, поэтому вибропогружатели данного типа используются в совокупности с кранами с решетчатой стрелой;
- Среднечастотные. Применяются для прохождения небольших призм мореной глины, суглинков и мореных глин;
- Высокочастотные. Их частота может варьироваться от 1900 до 2300 оборотов за одну минуту. Такие вибропогружатели можно использовать не только в сочетании с краном с решетчатой стрелой, но и вместе с автокраном. Весит подобная техника до девяти тонн. Ее перебазирование на строительную площадку не вызывает никаких сложностей. Высокочастотные погружатели сочетаются с любым видом крана, поэтому их использование наиболее распространено;
- Погружатели с безрезонансным пуском. Имеют высокую частоту колебаний и дополнительно оснащены встроенным гидронасосом. Во время включения и выключения такого вибропогружателя не происходит направленной в стрелу крана вибрации. Это означает, что кран не будет трясти в процессе работы или в момент включения и выключения вибропогпужателя.
