Шпунт Ларсена

Шпунт Ларсена от компании Ларсен Пайлинг

Шпунтом называют строительную арматуру, предназначенную для создания ограждений, предотвращающих подвижки грунта в процессе проведения строительных работ. Шпунтовые ограждения ставят по периметру строительных площадок, имя укрепляют мосты и дамбы.

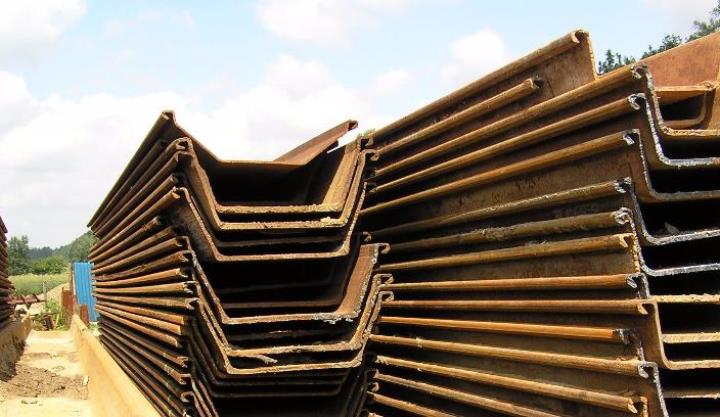

Шпунт Ларсена широко используют в строительных и ремонтных работах. Он представляет собой металлический профиль с замками по краям. Максимальная длина шпунта Ларсена - 34 м. Максимальная ширина 80 см. Наличие замков позволяет выполнять стыковку профилей друг с другом.

Цельная металлическая стенка она обладает герметичностью, то есть не даст влаге проникнуть на форма профиля может быть различны производства происходит путем холодного или горячего проката бывают различные спорные модификации, профиле без замков. Такие изделия допустимы комбинировать изучение друг с другом, чтобы получить более прочную непрерывную стенку. Подбора марки шпунта осуществляется с учетом специфики запланированных работ например в профиле марки l - 5 наиболее подходит для строительство дамб - мостов -. Его прочность такова, что для монтажа можно применять вибромолоты. Его можно повторно установить на другом объекте . Оборачиваемость некоторых марок шпунт Ларсена составляет до 20 циклов.

Изделия можно перевозить любым транспортом . Хранить их допустимо в любом месте. Нередко используется уже бывший в употреблении шпунт Ларсена, что не наносит ущерба устойчивости получающихся ограждений.

Установка шпунта в грунт может выполняться различными способами. Каждый из вариантов подробно описан соответствующих статьях. Установленный в землю шпунт разворачивают так, чтобы соседние элементы находились под углом 180° по отношению друг к другу. Использование поворотных элементов позволяет создавать ограждения различной конфигурации и укреплять даже самые извилистые поверхности .

Шпунт Ларсена достаточно просто устанавливать в грунт и извлекать из него. Изделия имеют высокую устойчивость к коррозии. Существует много разновидностей данного вида шпунта. Есть возможность подобрать марку с учетом специфики работы.

Шпунт может устанавливаться отдельно от соседних элементов или секциями по нескольку штук. Секции могут быть вертикальными или горизонтальными. Получающаяся стенка не дает грунту смещаться. Шпунт Ларсена применяют для укрепления стенок траншей и котлованов, береговой линии и т.д.

Ниже перечислены некоторые марки шпунта:

Шпунт Ларсена тип Z
SBH b h s Момент инерции I Момент сопротивления W Удельный вес Допустимый сгибающий момент на единицу длины
Шпунта Стены St 37 St 45 St 52-3
S235JR S275JRC S355JO
09Г2С   17Г1С
Серия мммм ммсм4/м см3/мКг/м Кг/м2КН/м КН/мКН/м
ZN 30 700 300 6 11330 755 45,2 64,5120,8 138,2181,3
ZN 31 825 305 6 11499 755 50,9 61,7 120,8 138,2 181,3
ZN 31 825 306 7 13416 880 58,2 70,5 140,8 161 211,2
ZN35 823 351 5 14106 805 44,2 53,7 128,7 147,2 193
ZN35 824 352 6 17002 965 53,2 64,5 154,5 176,7 231,7
ZN35826354719922112562,275,3180,3206,2270,5
ZN 41725405729215144261,184,2230,8564346,2
ZN 417254057,531171153965,490,1246,3281,7369,4
ZN 41725405833044163269,495,8261,1298,6391,6
ZN 41725405936714181377,5106,9290,1331,8435,1
Шпунт Ларсена тип S
SBH b h s Момент инерции I Момент сопротивления W Удельный вес Допустимый сгибающий момент на единицу длины
Шпунта Стены St 37 St 45 St 52-3
S235JR S275JRC S355JO
09Г2С   17Г1С
Серия мм мм мм см4/м см3/м Кг/м Кг/м2 КН/м КН/м КН/м
S 46 630 459 7 31695 1334 54,9 87,1 213 244 320
S 46 630 460 8 36401 1528 62,7 99,6 244 280 367
S 46 630 461 9 41041 1716 70,2 112 275 314 412
Шпунт Ларсена тип LP
SBH b h s Момент инерции I Момент сопротивления W Удельный вес Допустимый сгибающий момент на единицу длины
Шпунта Стены St 37 St 45 St 52-3
S235JR S275JRC S355JO
09Г2С   17Г1С
Серия мм мм мм см4/м см3/м Кг/м Кг/м2 КН/м КН/м КН/м
LP 76 / 7 700 150 7 3585 478 53,3 76 77 88 115,4
LP 88 / 8 700 151 8 4133 552 61,6 88 88,9 101,6 133,6
Шпунт Ларсена тип OMEGA
SBH b h s Момент инерции I Момент сопротивления W Удельный вес Допустимый сгибающий момент на единицу длины
Шпунта Стены St 37 St 45 St 52-3
S235JR S275JRC S355JO
09Г2С   17Г1С
Серия мм мм мм см4/м см3/м Кг/м Кг/м2 КН/м КН/м КН/м
OMEGA 7 750 277 7 12778 1065 68 90 170 195 285
OMEGA 8 750 278 8 14294 1237 76,8 103 215 233 325
OMEGA 9 750 279 9 16083 1393 86,3 115 243 287 333
Профиль тип KD 750
SBH b h s Момент инерции I Момент сопротивления W Удельный вес Допустимый сгибающий момент на единицу длины
Шпунта Стены St 37 St 45 St 52-3
S235JR S275JRC S355JO
09Г2С   17Г1С
Серия мм мм мм см4/м см3/м Кг/м Кг/м2 КН/м КН/м КН/м
KD 750/8 750 92 8 1193 260 55,3 74,5 41,9 47,8 63
Профиль тип KD VI
SBH b h s Момент инерции I Момент сопротивления W Удельный вес Допустимый сгибающий момент на единицу длины
Шпунта Стены St 37 St 45 St 52-3
S235JR S275JRC S355JO
09Г2С   17Г1С
Серия мм мм мм см4/м см3/м Кг/м Кг/м2 КН/м КН/м КН/м
KD VI / 6 600 78 6 726 182 37,5 62 - 38,7 -
KD VI / 8 600 80 8 968 242 50 83 - 51,5 -
Профиль типа KD:

- отличные параметры для задавливания и вытягивания, благодаря почти симметричной форме;
- большая рабочая ширина - основа для быстрого и экономичного процесса строительства;
- оптимальное соотношение между удельной массой (Кг / кв. метр) и моментом спротивления;
- точная подача через механизмы при монтаже

Легкий шпунт LP и OMEGA:

- оптимальная форма замка уменьшает трение в замке. Результат - очень быстрое задавливание;
- точный поворот при малой толщине листов всего до 9 мм, с большим моментом сопротивления;

Шпунт формы S и Z:

- форма шпунта обеспечивает большой момент сопротивления;
- оптимальное соотношение между удельной массой и моментом сопротивления

Однако эти марки практически не используются в строительстве. Наиболее востребованы в современном строительстве именно различные разновидности шпунта Ларсена. Раньше широко применялась марка Л4. Она производилась на Днепропетровском металлургическом комбинате, который теперь закрыт. Ее широко распространенным российским аналогом стала марка Л5УМ.

Актуальная цена за тонну шпунта Ларсена
