Специфика шпунтирования котлованов

Шпунтовые работы часто необходимы для того, чтобы надежно укрепить стенки котлованов и траншей. Это позволяет исключить риск их осыпания или полного обрушения, укрепленный грунт точно не «поплывет». Однако не все знают кто занимается шпунтированием котлованов, и куда следует обращаться. Работы такого типа выполняются специализированными шпунтовыми компаниями.

Шпунтовое ограждение – это стенка, сделанная из шпунтовых свай, погруженных в грунт. С его помощью уплотняют почву и локализуют участок, на котором существует риск деформации.

Шпунтовые ограждения бывают постоянными и временными. Их можно использовать в качестве несъемной опалубки. Они герметичны, то есть не пропускают грунтовые воды на строительную площадку. С помощью шпунтовых ограждений:

  • Укрепляют береговую линию;
  •  Ограничивают строительную площадку;
  •  Выполняют усиление фундаментов;
  • Обустраивают подходящие для хранения промышленных отходов герметичные резервуары;
  • Укрепляют борты фундаментов, чтобы они не осыпались;
  • Защищают подземные коммуникации;
  • Укрепляют железнодорожные пути;
  • Ограждают свалки.

Минимальная необходимая глубина котлована зависит от типа грунта. На песчаных грунтах она составляет метр, на супесях -1,25 метра, на суглинках и глинах – полтора метра, на твердых грунтах – два метра.

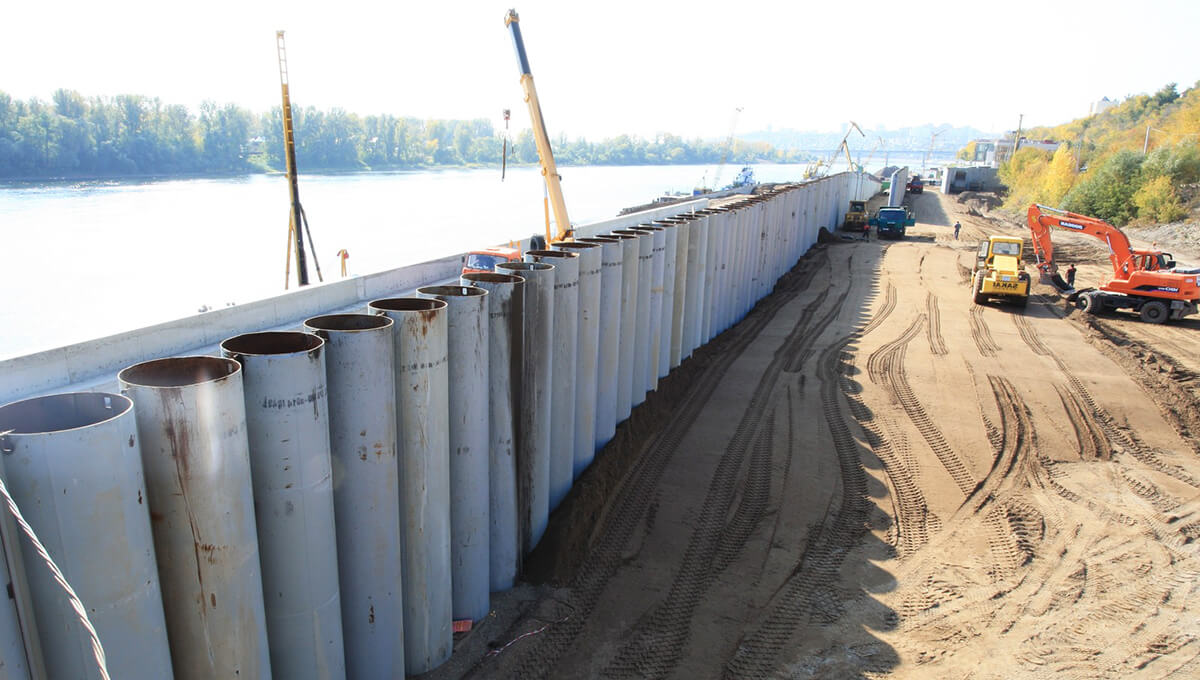

Шпунтовые сваи могут быть деревянными, металлическими или железобетонными. Чаще всего котлованы укрепляют трубошпунтом или шпунтом Ларсена.

Деревянные шпунтовые сваи делаются из соединенных пазогребневым способом брусков или толстых досок. Их невозможно без повреждений извлечь из грунта, поэтому они используются только один раз. Деревянный шпунт не применяется, если требуемая глубина погружения составляет более трех метров.

Железобетонные сваи делаются из квадратного сечения и используются для постоянных ограждений. Причина в том, что такие опоры достаточно сложно устанавливать.

Металлические шпунтовые сваи делаются из двутавра, металлопроката или труб. Одно из  их основных преимуществ состоит в возможности многократного использования.  В профиль шпунт Ларсена похож на букву Л с закругленными концами.  Трубошпунт применяют на нестабильных грунтах, когда устойчивости шпунта Ларсена оказывается недостаточно. Наличие замков по краям позволяет соединять металлические шпунтины в единую прочную конструкцию. С помощью поворотных элементов стенке придается необходимая конфигурация.

Технологии погружения шпунта

Погружение шпунта в грунт выполняется методом забивки, статического вдавливания, вибропогружения.

Забивку выполняют с помощью снабженных навесным молотом копровых установок. Этот вариант не подойдет для работ на плотно застроенных участках, так как возникает риск повредить фундаменты находящихся поблизости сооружений.

Вибропогружение – самый распространенный способ. Для сильно обводненных и нестабильных грунтов оно часто является единственным возможным вариантом.

Статическое вдавливание – самый экологически безопасный, но и наиболее дорогостоящий вариант. Применяется в наиболее сложных случаях. Преимущества такого метода: отсутствие вибраций и полная бесшумность.

В некоторых случаях вибропогружение комбинируется с забивкой.

Особенности шпунтирования котлованов

Стенки котлованов крепятся деревянной или металлической забиркой. Нередко эти материалы затем служат в качестве опалубки. Если на участке отмечается высокий уровень грунтовых вод, то стенка из шпунта Ларсена станет отличной альтернативой работам по водопонижению.

Предварительное бурение лидерных скважин необходимо, если:

  • Существует риск того, что от вибраций или ударных нагрузок сваи разрушатся;
  • В грунте есть толстые слои, способные спровоцировать его подвижки;
  • Нужно снизить риск нанесения повреждений соседним постройкам;
  • Без лидерного бурения шпунт нельзя погрузить на проектную глубину.

Если необходимо дополнительно укрепить шпунтовую стенку, то обустраивается распределительный пояс. Использование швеллера или металлических балок в качестве обвязочного материала позволяет более равномерно распределить нагрузку. Распределительный пояс располагают вертикально, на глубине, составляющей не более двух метров. В глубоких котлованах такие пояса имеют несколько ярусов. Если необходимо, то дополнительно используются подкосы и распорки. Их ставят горизонтально, по углам котлована, с шагом в пять метров. Подкосы ставят под наклоном. Они опираются на сваи или на плиту фундамента, если она есть.

Стоимость работ зависит от их объема, сложности, особенностей рельефа на участке, необходимого количества свай, удаленности объекта.
