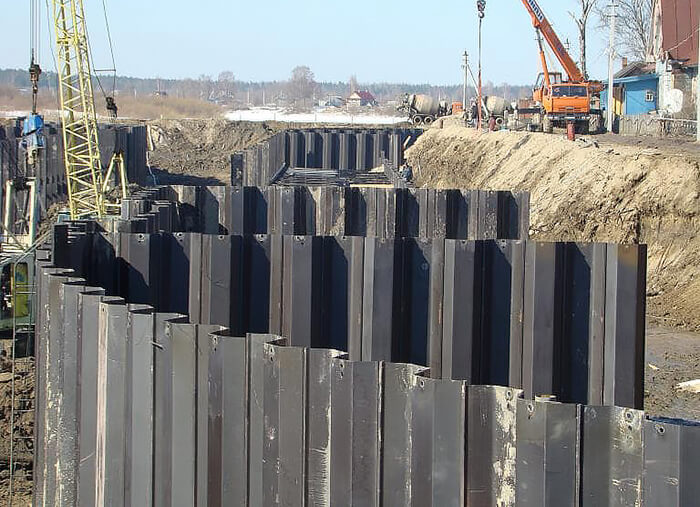

Расход шпунтовой стали при строительстве временных ограждений

Как расчитать расход шпунтовой стали при строительстве временных ограждений

Вопрос № 1. Проектная документация предусматривала возведение объекта в две очереди. Использовался шпунт Ларсена с двукратной оборачиваемостью. Расход стали составлял 0,65 тонны на тонну используемого шпунта. Договор на выполнено строительных работ подписан с твердой ценой. Первая очередь построена. Затем шпунт был демонтирован. Оплата работ произведена с учетом расхода шпунта. При строительстве второй очереди проектировщики внесли в проект изменения. Дальнейшие работы было решено выполнять без привлечения шпунта. Заказчик потребовал бесплатно передать ему демонтированный шпунт или уменьшить стоимость выполненных работ на размер стоимости шпунта. Правомерны ли эти требования?

Ответ. Если проект предусматривает извлечение стальных шпунтовых свай из грунта и их повторное использование, то при двукратной оборачиваемости расход стали действительно составляет 0,65 тонны на тонну материала. Это указано в п. 1.5.6 Общих положений ГЭСН части 5 «Свайные работы. Опускные колодцы. Закрепление грунтов» в ред. 2014 г. Нормы расхода составлены с учетом износа, потерь и расходов на восстановление после извлечения.

Закладываемый в смету расход стали зависит от числа оборотов. Возврат не предусмотрен, и данное требование заказчика не является обоснованным. По данному вопросу до сих пор действует решение, принятое Госстроем СССР в соответствующем письме еще 1985 году. В письме отдела сметных норм и ценообразования в строительстве Госстроя СССР от 04.02.1985 № 4-147 «Об определении расхода шпунтовой стали при устройстве временных шпунтовых ограждений» приводится следующее разъяснение:

В пункте 4 письма Госстроя СССР от 17 апреля 1978 г. № 28-Д изложен порядок определения шпунтовой стали, установленной пунктами 11 и 12 технической части сборника № 7 ЕРЕР «Свайные работы» издания 1968 г., которыми руководствовались при составлении сметной документации и расчетах за выполненные работы в сметных нормах и ценах 1969 года. Если сметная документация предусматривает однократное использование шпунта на одном объекте, то предусматривается возможность возврата 85% от веса извлекаемого шпунта по цене, составляющей 80% от указанной в смете цены. При производстве расчетов размер и вес шпунта уточнялся двусторонним актом, в котором четко прописывались оба эти параметра. В таких случаях заказчик оплачивал весь погруженный шпунт по указанной в смете цене. Соответственно, строительной компании невыгоден возврат шпунта в установленном нормативами размере.

Однако металлопрокат в строительстве необходимо расходовать экономно. Пункт 1.12 технической части сборника 5 ЕРЕР-84) установлены сметные нормы расхода стального шпунта в одном обороте на одну тонну погруженного шпунта. Нормы зависят от предельного числа оборотов шпунта. Учитывается глубина забивки, сложность инженерно-геологических условий, параметры шпунта и другие факторы.

Если после использования на одном объекте не было достигнуто предельного числа оборотов шпунта, то его можно повторно установить на другом объекте. Установленные нормы на потери, износ и затраты на восстановление шпунта зависят именно от предельно допустимого числа оборотов. Никак не влияет на эти показатели объект, на котором производятся работы. Шпунт в таких случаях считается инвентарным средством. В сметной документации не указывается возврат. Накладные, расходы и плановые накопления начисляются только на расходуемую часть шпунта, указанную в смете.

Учет оборачиваемости материалов

Оборачиваемостью материала называют возможность его многократного использования. Эту характеристику учитывают в сметах и расценках, составляемых на их основе. Если на объекте невозможно достичь нормативного числа оборотов, то в смету вносятся обоснованные корректировки. Стоимость оборачиваемых материалов напрямую зависит именно от их оборачиваемости.

Число оборотов устанавливается на основе проекта производства работ (ППР) или проекта организации строительства (ПОС).

Если проект предусматривает извлечение шпунта и его последующее повторное использование, то расход шпунтовой стали зависит от обоснованного в документации числа оборотов и составляет:

  • 0,65 - при 2-х оборотах;
  • 0,40 - при 3-х оборотах;
  • 0,25 - при 4-х - 5-ти оборотах;
  • 0,22 - при количестве оборотов более 5.

Нормы расхода шпунта устанавливаются с учетом потерь, износа и затрат на восстановление после демонтажа шпунта.

Изнашивание обсадных труб и бурового инструмента

Вопрос. Строительно-монтажные работы выполнялись буровой установкой с крутящим моментом 250-350 кНм типа «BAUER» и «SANYSP250» по бурению скважин под защитой обсадной трубы диаметром до 1020 мм, глубиной до 30 м с последующим извлечением обсадной трубы. В смете учтена стоимость обсадных инвентарных труб по ФССЦ-103-1030 (износ 9 % - п. 1.4.7 Технической часть ФЕР-04). Стоимость работ определяется по ФЕР в ред.2014 года, а именно:

  • ФЕР 04-01-001-03 - бурение скважины;
  • ФЕР 04-02-004-02 - свободный спуск обсадных труб со сварным соединением;
  • ФССЦ-103-1030 — (износ 9 %) — стоимость обсадных труб;
  • ФЕР 04-02-005-02 - извлечение обсадных труб из скважины.

Была произведена аудиторская проверка. На этом основании заказчик потребовал учесть в КС-2 возврат стоимости образовавшегося в результате изнашивания бурового инструмента и обсадных труб металлолома. Подрядчик считает, что по КС-2 компенсируется только износ извлекаемых труб и бурового инструмента в размере 9%. Кто прав в данной ситуации?

Ответ. Если выполняется бурение скважин с их креплением стальными обсадными трубами, то труба считается основным инвентарным средством, то есть ресурсом, чья стоимость переносится на выполненные работы. В смете учитывается именно износ извлекаемых труб. п. 1.4.7 Общих положений к ГЭСН части 4 «Скважины»: указано, что при извлечении, подъеме и спуске труб, а также при укреплении ими скважин дополнительно учитываются затраты на сварку или резку. Необходимые данные приведены в тс 04-02-006 по 04-02-007. Износ демонтируемых стальных труб при лидерном бурении принимается в процентах от глубины:

  • до 100 м - 9%;
  • св. 100 до 200 м - 14 %;
  • св. 200 м - 19 %.

В рассматриваемом случае обсадные трубы относятся к основным средствам, поэтому заказчик не имеет права требовать передачи ему находящегося на балансе подрядчика изношенного металла, даже, если эти изделия имеют нулевую стоимость.

Кроме того, соответствующее письмо Госстроя СССР разъясняет, что если имела место многократная оборачиваемость шпунта, то возврат средств не предусматривается.

Вопрос. Проектно-сметная документация составлена на ограждение траншеи металлическим шпунтом с шестикратной оборачиваемостью. Расход шпунтовой стали -0,22 тонны на тонну материала, что отражено в стоимости работ и оформлено справкой КС-3. Базисная стоимость определена по сметным нормам «Территориальные единичные расценки для определения стоимости строительных работ в Ростовской области» Сборник ГЭСН-2001-05 «Свайные работы. Опускные колодцы. Закрепление грунтов». Заказчик требует вернуть пришедшую в негодность сталь в соответствии с учтенными в смете расходами или вернуть стоимость металлолома в том же размере. Закономерны ли требования заказчика?

Ответ. Ситуация аналогична рассмотренной выше. Уже указанное выше письмо Госстроя СССР поясняет, что если сметой предусмотрено многократное использование шпунта, и в нее изначально заложен определенный расход стали, то заказчик не вправе требовать возврата средств.

Оборачиваемость шпунта

Шпунт Ларсена

Металлический шпунт Ларсена с течением времени изнашивается, как и любой другой материал. Оборачиваемостью называют то количество погружений и выемок, которое он способен выдержать, не потеряв свои свойства.

На долговечность шпунта напрямую влияет качество материалов, из которых он сделан. Имеет значение и профессионализм рабочих, выполнявших погружения и выемки. Любое технологическое нарушение существенно снижает оборачиваемость шпунта, а деформация сводит ее к нулю.

На оборачиваемость влияет фракционный состав грунта и его геологические особенности. погружение в тяжелые грунты снижает оборачиваемость изделий.

Длина шпунта тоже имеет значение. Чем шпунт короче, тем его оборачиваемость выше.

В соответствующем ГОСТе указано, что оборачиваемость шпунта Ларсена равна 7 циклам. Проектировщики могут снизить ее до 5.

В процессе погружения шпунта Ларсена самая высокая нагрузка приходится на расположенные по его краям замки. Именно они наиболее подвержены деформации. Шпунт Ларсена имеет настолько толстую стенку, что время нахождения в земле никак не влияет на его оборачиваемость.

После погружения в грунт заказчик иногда просит обрезать находящуюся над землей часть арендованного шпунта. После выемки его приходится наращивать до прежних размеров путем сварки, которая снижает оборачиваемость.

Вопрос. Проект предусматривает использование шпунта Ларсена с двукратной оборачиваемостью. В смете был учтен объем шпунта (109,2 тонны). Его стоимость учитывалась по сметной цене. Проектом предлагается учесть объем 60,3 т шпунта по сметной цене и 10,92 т креплений по цене лома. Заказчик предлагает весь объем учитывать по сметной цене, а не по цене металлолома. Правомерно ли требование заказчика?

Ответ. Согласно п.4.12. МДС81-35.2004 учитываемые в возвратных суммах материалы, изделия и конструкции рекомендовано отличать от оборачиваемых материалов. К последним относят крепления, опалубку и т.д. Потребность в оборачиваемых материалах рассчитывается с учетом возврата после каждой из разборок, а также расхода материалов, связанного с их восстановлением.

Требование заказчика о передаче ему извлеченного материала не является правомерным. Если проектом предусматривается извлечение шпунта с двукратной оборачиваемостью, который пригоден для последующего повторного применения, то в смете указывают возвратные суммы. Стоимость оборачиваемых материалов в составе возвратных сумм определяют по цене их возможной реализации, вычитая из этой суммы стоимость расходов на приведение материала в пригодное к применению состояние и доставку к месту складирования.

Требование заказчика о передаче шпунтовых свай в его собственность будет обоснованно, если он оплатит их с расходом шпунтовой стали не 0,65, а 1,01 т на 1,0 т погруженных шпунтовых свай.

Учет и реализация расходных материалов зависят от договорных условий.

Если в договоре установлен объем получения расходных материалов и порядок их передачи заказчику, то материалы в полном объеме доставляют на склад заказчика, а в смете в полном объеме отражают все расходы.

Если в договоре не установлен объем возвратных материалов, то все материалы от разборки конструкции по умолчанию считаются строительным мусором. Заказчик может использовать их по своему усмотрению.

Если в договоре оговорена передача подрядчику заказчиком возвратных материалов с целью дальнейшего использования по определенной в договоре цене, то эта сумма вычитается из стоимости подрядных работ. Расчеты между сторонами выполняются согласно правилам учета поставок «материалов заказчика» в строительстве.

Вопрос. Какую часть шпунта нужно оставлять над поверхностью земли, чтобы без проблем выполнять перестановку на следующую захватку?

Ответ. 30-40 сантиметров. Более точное значение этого параметра зависит от марки используемого вибропогружателя.

Вопрос. Какова оборачиваемость шпунта Ларсена, если работы производятся на песчаных и суглинистых грунтах?

Ответ. Если работы выполняются опытными специалистами, то оборачиваемость импортных марок шпунта может достигать 20, а отечественных – 13 циклов.

Расчеты шпунтового ограждения

Возведение шпунтового ограждения начинается с проектирования. Специалисты оценивают условия строительной площадки и существующие геотехнические риски. Составляется проект производства работ (ППР). На его основе выполняется ряд математических и аналитических расчетов. Их должны осуществлять только лицензированные специалисты, так как любая ошибка в выполнении вычислений приводит к негативным последствиям.

В ходе расчетов нужно определить:

  • Необходимую глубину погружения;
  • Подходящие параметры сечения шпунта;
  • Требуется ли выполнить дополнительное укрепление.

В процессе монтажа шпунтового ограждения грунт оказывает одинаковое давление на шпунт с обеих сторон. Выемка грунта нарушает равновесие, так как ведет к уменьшению давления внутри котлована. При расчетах нужно учесть нагрузки, которые действуют снаружи, а также определить оптимальные характеристики ограждения.

Существует две разновидности расчетов:

  • Графоаналитический метод упругой линии;
  • Использование формулы, в которой учтены основные параметры (предусмотренный проектом размер вертикальных нагрузок на сооружение, глубина котлована, активное и пассивное давление грунта и воды).

Шпунтовые стенки бывают безанкерными и анкерными. У первых точка оборота шпунта расположена на дне котлована, во втором – находится в месте установки анкерной растяжки. Для расчетов берутся следующие параметры:

  • для водозащитной подушки – от 1 м для любого грунта;
  • для плотных грунтов – от 1 м;
  • для глинистого, песчаного, илистого и суглинистого грунта – от 2 м.

Согласно стандарту СТП 136-99 расчет шпунтовых ограждений определяет необходимые параметры прочности и устойчивости положения шпунта. Также рассчитывают степень устойчивости днища котлована к вспучиванию грунта, минимальную глубину погружения, расчетное сопротивление погружаемых элементов и т.д.

Для расчета устойчивости стены на опрокидывание, в которой Mz и Mu - соответствующие расчетные моменты удерживающих и опрокидывающихся нагрузок, m – коэффициент для вязких грунтов, Yn - коэффициент надежности.

Расчет прочности шпунтовой стены, где Мр – расчетный момент в сечении шпунтовой стены, Wcm – момент сопротивления шпунтовой стенки (берется из справочников для данного типа шпунта), Rу – расчетные параметры сопротивления материала обвязки, m – коэффициент условий работы.

Для расчетов формульным методом используются специальные программы.
