Разновидности шпунта Ларсена и его классификация

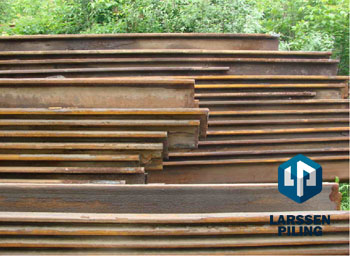

В процессе копки котлована и проведения запланированных работ возникает риск обвала стенок сооружения. Эта опасность особенно высока, если речь идет о подвижных или мягких грунтах с высоким уровнем грунтовых вод. Для укрепления стенок котлована в современном строительстве используется шпунт Ларсена. Кроме этого, его применяют для укрепления береговой линии, устройства пирсов и причалов, сооружения дамб, пирсов, коллекторов и т.д.

Виды шпунтов

Существует множество различных марок шпунта, отличающихся друг от друга по параметрам и техническим характеристикам: форме, размерам, весу, металлоемкости. Все вышеперечисленное влияет на сопротивление шпунта. Все вышеперечисленное влияет на сопротивление шпунта нагрузкам. Именно эта характеристика является основной. Однако классификация шпунта по различным параметрам все же существует.

Классификация шпунта

По материалу изготовления шпунт может быть металлическим (самый распространенный вариант), железобетонным, пластиковым, деревянным, композитным. Стальные шпунты применяются наиболее широко, так как имеют высокую сопротивляемость нагрузкам.

Металлические шпунты по способу изготовления подразделяются на четыре группы:

  • Горячекатанные. В этом случае шпунт получает форму в ходе изготовления сделанной из расплавленного металла заготовки, то есть отлитая полоса тут же прокатывается под необходимые размеры;
  • Холоднодеформированные. Холодная заготовка прокатывается через станок;
  • Сварные. В этом случае шпунт получается путем сварки различных частей;
  • Прокатно-сварные. Часть элементов изготавливается путем проката, а часть – с использованием сварки.

Многие производители сегодня предлагают приобрести шпунт, имеющий защищающее от коррозии покрытие. Такие изделия стоят дороже, так как в состав стали включается медь или цинк.

По форме сечения шпунт подразделяют на:

  • Сделанный в форме буквы Z;
  • Корытообразный;
  • Двутавровый;
  • Плоский;
  • Трубчатый;
  • Комбинированный, то есть сочетающий корытообразные и двутавровые элементы.

Шпунт Ларсена Л4

О классификации шпунта Ларсена

Представляет собой корытообразные изделия, соединенные замками пазогребневого типа.

Технические характеристики и размерные показатели:

  • монтажная ширина – 40 см.;
  • длина – от 5 до 22 м.;
  • высота профиля 204,5 мм;
  • толщина стенки в средней части 14,5 мм, в боковинах 9,5 мм;
  • вес квадратного метра шпунта – 185 кг;
  • Вес одного метра – 74 кг;
  • Прочность изделия -518 кH на метр длины.

Шпунт Ларсена Л5

Аналог Л4, имеющий несколько иные параметры:

  • Монтажная ширина – 42 см;
  • длина – 24 м;
  • толщина основной стенки – 21 мм, боковой – 11 мм;
  • высота профиля 196 мм;
  • вес одного погонного метра – 100 кг;
  • вес одного квадратного метра – 238 кг;
  • прочность изделия – 698 кН/м.

Шпунт Ларсена Л5Д

О классификации шпунта Ларсена

Отличается от предыдущей марки только по следующим параметрам:

  • Высота профиля – 240 мм.
  • Монтажная ширина – 51 см.
  • Вес одного метра – 105 кг.

Шпунт Ларсена Л5-УМ

  • рабочая ширина – 54,3 см;
  • длина изделия варьируется в диапазоне 5-24 м;
  • высота профиля – 236,5 мм;
  • ширина основной полки – 344 мм;
  • толщина основной стенки – 23 мм, боковины – 11 мм;
  • Вес одного метра – 113 кг, одного квадратного метра – 227 кг;
  • Несущая способность - 906 кН/м.

Шпунты ARCELOR

О классификации шпунта Ларсена

Выпускаются международной компанией ArcelorMittal, зарегистрированной в Люксембурге. Ее заводы располагаются по всему миру, в том числе и в России (один из заводов компании находится в Тульской области).

Данная компания выпускает шпунты трех моделей, различающиеся между собой по форме:

  • AZ. Имеет Z-образный профиль. За счет большой ширины уменьшено число соединений. Это способствует повышению несущей способности. Z-образные элементы соединяются друг с другом так, что получается корытообразная форма. Это позволяет добиться идеального соотношения массы шпунта и его момента сопротивления;
  • AS. Плоский вариант шпунта Ларсена. Используется для ограждения цилиндрических конструкций и в тех случаях, когда невозможно использовать анкерное крепление;
  • U-шпунты – стандартные корытообразные шпунты. В данной категории есть три модели, отличающиеся по прочностным характеристикам. AU – широкий профиль с небольшой массой и высокой несущей способностью. PU – профиль, имеющий усиленные заплечники. GU – облегченный вариант.

Шпунт HSP

Выпускается в Германии. Имеет высокую несущую способность и прочностные характеристики. Повышенная герметичность стальной стенки обеспечивается улучшенной конструкцией замкового соединения. Эту разновидность шпунта Ларсена используют для устройства канализационных туннелей, отходников для химических веществ и радиоактивных элементов. В данную категорию входит более 40 моделей шпунта, которые различаются прочностными характеристиками.

Шпунты серии VL

Разновидность шпунтов серии L, но не российского, а чешского производства. Изготавливаются из другой марки стали и имеют более тонкие стенки профиля. В остальном от российского шпунта не отличаются.
