Разновидности шпунта Ларсена и его аналогов

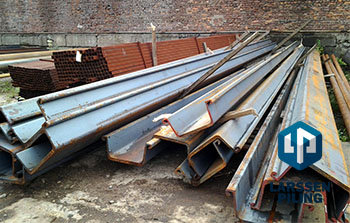

Распространенные разновидности шпунта Ларсена и аналогов

Сегодня выпускается столько различного металлопроката, используемого для создания шпунтовых ограждений, что в них трудно разобраться. Они различаются только техническими характеристиками (толщина, вес, металлоемкость и т.д.). Соответственно они рассчитаны на разные нагрузки. Кроме того, некоторые марки шпунта отличаются друг от друга по используемым замкам и соединительным элементам. Когда употребляют выражение «аналог шпунта», то имеется ввиду именно схожесть прочностных характеристик, а не размеров. Нередко изначально заложенный в проекте шпунт можно без проблем заменить на менее металлоемкий вариант.

Погружать шпунт в грунт можно ударным методом и с помощью вибропогружателя. Специалисты рекомендуют выбрать второй вариант. Дело в том, что от ударов шпунт может деформироваться.

Шпунт Ларсена Л4

Ранее производился Российской Горно-Металлургической компанией, ДМК (Украина). Марка стали 16ХГ (СТ3КП). Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 405 мм. Вес одного погонного метра - 74 кг. Вес одного квадратного метра - 182,7 кг. Прочность шпунтовой стенки - 517 кНм/м. Степень распространенности на рынке – низкая, так как комбинат прекратил работу, и данная марка шпунта стала дефицитной.

Шпунт Ларсена Л5

Ранее производился Российской Горно-Металлургической компанией, ДМК (Украина). Марка стали 16ХГ (СТ3КП). Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 420 мм. Вес одного погонного метра - 100 кг. Вес одного квадратного метра - 216,9 кг. Прочность шпунтовой стенки - 696-800 кНм/м. Степень распространенности на рынке - низкая, так как комбинат прекратил работу, и данная марка шпунта стала дефицитной.

Шпунт Ларсена Л5-УМ

Производится Нижнетагильским металлургическим комбинатом (ЕВРАЗ). Марка стали СТ3КП. Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 500 мм - очень удобно считать. Вес одного погонного метра - 113,9 кг. Вес одного квадратного метра - 227,8 кг. Прочность шпунтовой стенки - 835 кНм/м. Степень распространенности на рынке - достаточно высокая. Без проблем можно найти и на вторичном рынке.

Шпунт VL-606

Европейский аналог шпунта Ларсена Л4. Производится компанией EVRAZ (Чехия). Марка стали S270GP. Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 600 мм. Вес одного погонного метра - 94,8 кг. Вес одного квадратного метра - 158 кг. Прочность шпунтовой стенки - 677 кНм/м. Степень распространенности на рынке - средняя. На вторичном рынке найти такой шпунт очень трудно.

Шпунт VL-605

Аналог шпунтов Ларсена Л5 и Л5-УМ. Производится компанией EVRAZ (Чехия). Марка стали S430GP. Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 600 мм. Вес одного погонного метра - 82,4 кг. Вес одного квадратного метра - 137,3 кг. Прочность шпунтовой стенки - 863 кНм/м. Степень распространенности на рынке - средняя. На вторичном рынке найти такой шпунт очень трудно.

Шпунт Ларсена типа LP

Облегченная разновидность шпунта. Марка стали S270GP. Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 700 мм. Вес одного погонного метра - 53-61 кг. Вес одного квадратного метра - 76-88 кг. Прочность шпунтовой стенки - 77-133 кНм/м. В продаже сегодня почти не встречается.

Шпунт Ларсена типа Омега

Ширина по центру замка (полезная ширина в шпунтовом ограждении) - 750 мм. Вес одного погонного метра - 68-86 кг. Вес одного квадратного метра - 90-115 кг. Прочность шпунтовой стенки - 170-333 кНм/м. Степень распространенности на рынке - средняя. Найти его на вторичном рынке достаточно сложно.

О поворотных элементах шпунта Ларсена и его аналогов

Одно из главных преимуществ шпунта Ларсена и его аналогов в том, что из них можно сформировать сплошную стенку, защищающую от фильтрации воды. Чаще всего такая стенка идет не по прямой, а содержит несколько поворотов. Для облегчения сооружения таких конструкций существуют специальные поворотные элементы. Они выполняются под разными углами под конкретный шпунт
