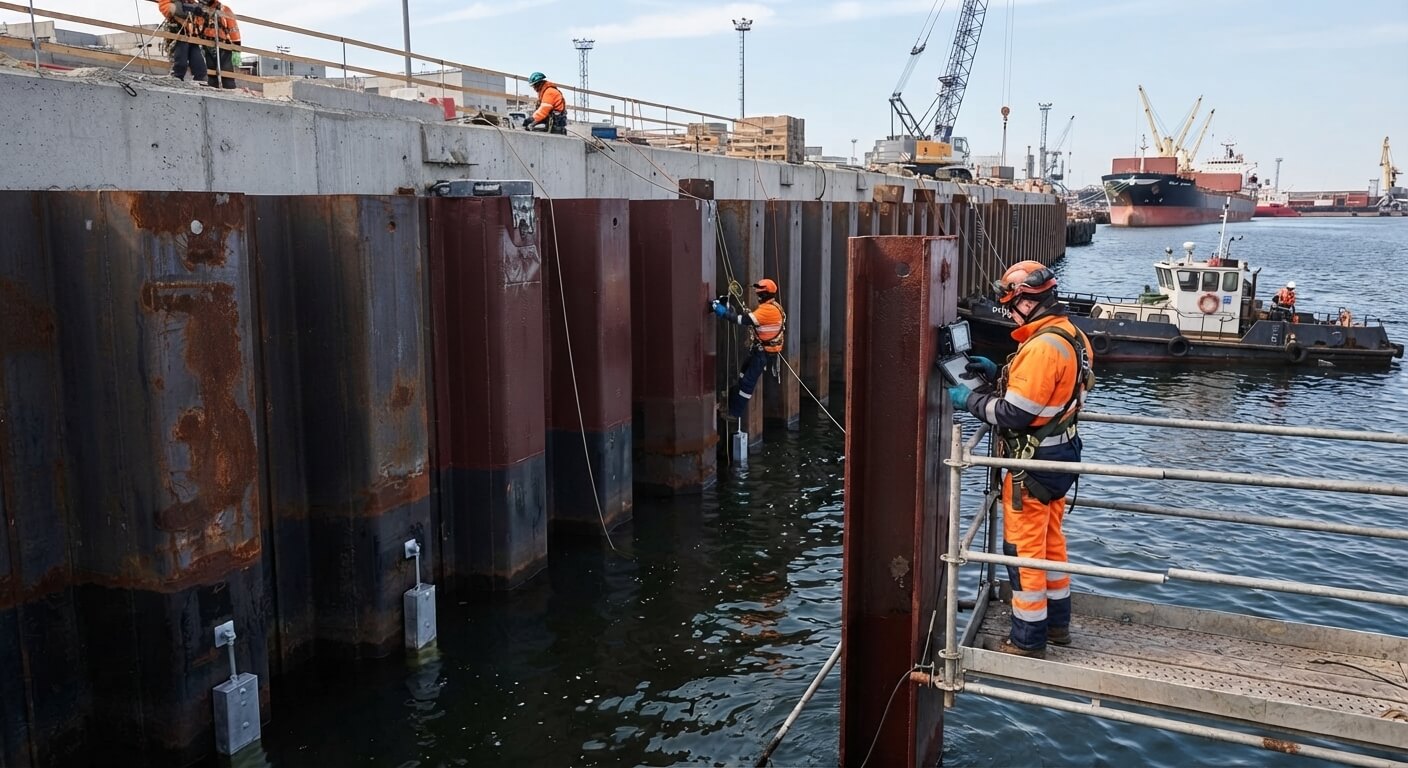

От чего зависит срок службы шпунтового ограждения
Долговечность конструкции определяется комплексом факторов, которые должны быть учтены на этапе выбора профиля, способа погружения и системы антикоррозионной защиты.
Агрессивность среды
Степень агрессивности среды согласно СП 28.13330.2017 определяется по скорости коррозии углеродистой стали:
- Слабоагрессивная среда: скорость коррозии до 0,05 мм/год (нейтральные грунты, пресная вода с pH 6–8)
- Среднеагрессивная среда: 0,05–0,1 мм/год (слабокислые грунты, грунтовые воды с минерализацией до 3 г/л)
- Сильноагрессивная среда: 0,1–0,5 мм/год (кислые грунты с pH < 5, морская вода, промышленные стоки)
- Особо агрессивная среда: более 0,5 мм/год (концентрированные кислоты, щёлочи, зона переменного уровня морской воды)
В морской воде зона переменного уровня (приливно-отливная зона, ватерлиния) — критическая область, где коррозия протекает в 3–5 раз быстрее из-за постоянного контакта с кислородом воздуха и влагой. Здесь скорость коррозии достигает 0,3–0,5 мм/год для незащищённой углеродистой стали.
Режим эксплуатации
- Постоянное погружение в воду: коррозия протекает медленнее из-за ограниченного доступа кислорода
- Зона переменного уровня воды: максимальная скорость коррозии из-за циклов увлажнения и высыхания, аэрации
- Грунт выше уровня грунтовых вод: минимальная коррозия при отсутствии агрессивных включений
- Подводная часть в иле: низкая коррозия из-за анаэробных условий, но возможна биокоррозия сульфатредуцирующими бактериями
Толщина стенки и марка стали
Профили с толщиной стенки от 10 мм и выше обеспечивают больший резерв металла для коррозионного износа. Стали с повышенной коррозионной стойкостью (например, с добавками меди 0,2–0,4%, хрома до 1%) замедляют коррозию на 20–30% по сравнению с обычными углеродистыми сталями.
Наличие защитных покрытий
Горячее цинкование, эпоксидные или полиуретановые покрытия, дуплексные системы (цинк + краска) создают барьер между металлом и агрессивной средой, увеличивая срок службы в 2–5 раз.
Характер нагрузок и механические повреждения
Повреждения защитных покрытий при погружении вибропогружателями или ударными молотами открывают доступ влаге и кислороду к металлу, создавая очаги локальной коррозии. Статическое вдавливание или погружение в лидерные скважины минимизируют повреждения покрытий.
Что такое припуск на коррозию и как его рассчитывают
Припуск на коррозию — дополнительная толщина металла, которая будет израсходована за расчётный срок эксплуатации без потери несущей способности конструкции. Припуск закладывают в сечение профиля на этапе проектирования.
Расчёт припуска на коррозию
Согласно СП 28.13330.2017 (раздел 5) расчёт ведётся по формуле:
C = V × T × K₁ × K₂
где:
- C — припуск на коррозию, мм
- V — скорость коррозии, мм/год (определяется по таблице 5.2 СП 28.13330.2017 или испытаниями образцов)
- T — расчётный срок службы, годы
- K₁ — коэффициент неравномерности коррозии (обычно 1,2–1,5 для зоны переменного уровня воды, 1,1–1,2 для подводной части)
- K₂ — коэффициент надёжности (1,1–1,3 для ответственных конструкций согласно СП 28.13330.2017, п. 5.2.4)
Скорость коррозии для различных сред
Согласно СП 28.13330.2017 (таблица 5.2) и ГОСТ 9.602-2005 (приложение Б):
| Среда | Скорость коррозии, мм/год |
|---|---|
| Нейтральные грунты (pH 6–8) | 0,02–0,05 |
| Пресная вода (реки, озёра) | 0,05–0,08 |
| Грунтовые воды слабой минерализации | 0,03–0,06 |
| Морская вода (подводная часть) | 0,1–0,15 |
| Морская вода (зона переменного уровня) | 0,3–0,5 |
| Кислые грунты (pH < 5) | 0,15–0,3 |
| Промышленные стоки (pH < 4 или > 11) | 0,4–0,8 |
Пример расчёта припуска
Исходные данные:
- Причальная стенка морского порта
- Расчётный срок службы: 50 лет
- Скорость коррозии в зоне переменного уровня морской воды: 0,35 мм/год
- Коэффициент неравномерности K₁ = 1,3 (зона ватерлинии)
- Коэффициент надёжности K₂ = 1,2 (ответственное сооружение)
Расчёт:
C = 0,35 × 50 × 1,3 × 1,2 = 27,3 мм
Если применяется профиль Ларсен V с толщиной стенки 15,5 мм, то через 50 лет остаточная толщина составит 15,5 - 27,3 = -11,8 мм — конструкция не обеспечит несущую способность. Требуется применение защитных покрытий (горячее цинкование, дуплексная система) для снижения скорости коррозии в 3–5 раз.
При применении дуплексной системы (цинк + эпоксидное покрытие) скорость коррозии снижается до 0,05–0,08 мм/год:
C = 0,07 × 50 × 1,3 × 1,2 = 5,5 мм
Остаточная толщина: 15,5 - 5,5 = 10 мм — обеспечивает несущую способность с запасом.
Какие методы защиты шпунта от коррозии применяются в промышленном строительстве
Современные технологии антикоррозионной защиты позволяют продлить срок службы шпунтовых ограждений в несколько раз. Выбор метода зависит от агрессивности среды, бюджета проекта, требований к долговечности и условий эксплуатации.
Горячее цинкование шпунта
Горячее цинкование — нанесение защитно-декоративного слоя цинка методом погружения стального профиля в расплав цинка при температуре 445–465 °C. Согласно ГОСТ Р 9.307-2019 "Покрытия цинковые горячие. Общие требования и методы контроля" толщина покрытия для стальных конструкций толщиной более 6 мм составляет:
- Минимальная толщина: 85 мкм
- Рекомендуемая толщина для ответственных конструкций: 100–150 мкм
- Реальная толщина для шпунта (толщина стали 10–15 мм): 110–140 мкм
Преимущества горячего цинкования:
- Увеличение срока службы в 2–3 раза по сравнению с незащищённым металлом
- Равномерное покрытие всей поверхности, включая замковые соединения и труднодоступные участки
- Высокая стойкость к механическим повреждениям при погружении вибропогружателями
- Не требуется дополнительное обслуживание в процессе эксплуатации
- Экологическая безопасность (цинк не токсичен, покрытие не выделяет вредных веществ)
Недостатки:
- Увеличение стоимости шпунта на 35–60% (в зависимости от региона и объёма заказа)
- В сильноагрессивных средах (pH < 4 или pH > 12) цинк разрушается быстрее
- Ограничения по габаритам: не все цинковальные производства оснащены ваннами для профилей длиной более 12 метров
Лакокрасочные и полимерные покрытия
Эпоксидные, полиуретановые или каменноугольные составы наносят на предварительно подготовленную поверхность шпунта (дробеструйная очистка до степени Sa 2½ по ISO 8501-1). Толщина покрытия составляет 200–500 мкм в зависимости от степени агрессивности среды.
Дуплексные системы защиты
Дуплексная система — комбинация горячего цинкования и лакокрасочного покрытия. Шпунт сначала подвергается горячему цинкованию (толщина цинка 100–140 мкм), затем на цинковое покрытие наносится эпоксидное или полиуретановое покрытие (толщина 200–300 мкм).
Преимущества дуплексной системы:
- Кумулятивный эффект защиты: срок службы дуплексной системы в 1,5–2 раза больше суммы сроков службы отдельных покрытий
- При повреждении краски цинк обеспечивает протекторную защиту стали
- Максимальная долговечность: 50–70 лет в морской воде, 80–100 лет в пресной воде и грунте (при регулярном обслуживании)
- Стойкость к широкому диапазону pH (4–11)
Катодная защита
Катодная защита — электрохимический метод, основанный на смещении электродного потенциала стальной конструкции в отрицательную сторону, что замедляет анодные реакции окисления железа.
Согласно ГОСТ 9.602-2005 (раздел 5.4) применяются два метода катодной защиты:
Протекторная защита (жертвенные аноды)
К шпунтовой стенке присоединяют протекторы из металлов с более отрицательным электродным потенциалом (магний, алюминий, цинк). Протектор постепенно растворяется, защищая сталь от коррозии.
Катодная защита с внешним источником тока
К шпунтовой стенке подключают отрицательный полюс источника постоянного тока (выпрямитель напряжением 12–48 В), а положительный — к анодному заземлению (графитовые, железокремниевые или платиновые аноды).
Композитные шпунты
Для объектов с экстремальной химической агрессией применяют шпунты из армированных стекловолокном полимеров (FRP, стеклопластик) или поливинилхлорида (ПВХ). Срок службы: 25–50 лет (подвержены деградации под воздействием УФ-излучения, циклов замораживания-оттаивания, химического воздействия органических растворителей).
Сравнение методов антикоррозионной защиты шпунта
| Параметр | Без защиты | Горячее цинкование | Лакокрасочное покрытие | Дуплексная система |
|---|---|---|---|---|
| Срок службы (нейтральная среда) | 25–40 лет | 50–70 лет | 40–60 лет | 80–100 лет* |
| Срок службы (морская вода, подводная часть) | 10–15 лет | 25–40 лет | 20–35 лет | 50–70 лет* |
| Срок службы (морская вода, зона переменного уровня) | 5–10 лет | 15–25 лет | 15–25 лет | 40–60 лет* |
| Прирост стоимости | — | +35–60% | +15–30% | +60–90% |
| Необходимость обслуживания | Нет | Нет | Каждые 3–5 лет | Каждые 5–10 лет |
*При регулярном техническом обслуживании и контроле целостности покрытий
Нормативная база по расчёту коррозии и защите шпунта
При проектировании антикоррозионной защиты шпунтовых ограждений руководствуются следующими документами:
Основные нормативы:
- СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85"
- ГОСТ 9.602-2005 "Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии"
- СП 45.13330.2017 "Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87"
- СП 101.13330.2020 "Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения. Актуализированная редакция СНиП 2.06.07-87"
- ГОСТ Р 9.307-2019 "Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля"
- СП 38.13330.2018 "Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов). Актуализированная редакция СНиП 2.06.04-82"
- ГОСТ Р 54382-2011 "Защита от коррозии в строительстве. Общие положения"
Как продлить срок службы шпунта в процессе эксплуатации
Даже при грамотном проектировании и качественной антикоррозионной защите важно проводить регулярные мероприятия по контролю состояния конструкции. Согласно ГОСТ 9.602-2005 (приложение Б) и СП 28.13330.2017 (раздел 10) система технического обслуживания включает:
Визуальный осмотр
Периодичность:
- Для ответственных сооружений (порты, ГЭС, АЭС): ежегодно
- Для обычных гидротехнических сооружений: каждые 3–5 лет
- После экстремальных воздействий: внеплановый осмотр
Ультразвуковая толщинометрия
Периодичность:
- Первое измерение: через 10 лет после ввода в эксплуатацию
- Последующие измерения: каждые 5–10 лет в зависимости от агрессивности среды
- При обнаружении видимых повреждений: внеплановое измерение
Ремонт повреждений защитных покрытий
Локальные повреждения лакокрасочных покрытий восстанавливают составами, совместимыми с базовым покрытием, в течение 1 года после обнаружения дефекта.
Контроль катодной защиты
Для систем с жертвенными анодами: измерение защитного потенциала каждые 6–12 месяцев согласно ГОСТ 9.602-2005.
Для систем с внешним источником тока: контроль потенциала ежемесячно (или непрерывный автоматический мониторинг).
Очистка от биообрастаний
Периодичность: каждые 3–5 лет для морских сооружений, 5–10 лет для пресноводных.
Заключение
Срок службы шпунтовых ограждений напрямую зависит от агрессивности среды эксплуатации и правильного выбора методов антикоррозионной защиты. Грамотный расчёт припуска на коррозию по методике СП 28.13330.2017 с учётом коэффициентов неравномерности (1,2–1,5) и надёжности (1,1–1,3), применение горячего цинкования толщиной 110–140 мкм (согласно ГОСТ Р 9.307-2019) или дуплексных систем (цинк + эпоксид), регулярный мониторинг состояния конструкции позволяют продлить срок службы шпунта до 50–70 лет в морской воде и до 80–100 лет в пресной воде и грунте при соблюдении регламента технического обслуживания.
При проектировании постоянных гидротехнических сооружений необходимо опираться на актуальные нормативы (СП 101.13330.2020, ГОСТ 9.602-2005, СП 45.13330.2017), учитывать специфику объекта и выбирать технологии защиты исходя из экономической целесообразности с учётом всего жизненного цикла конструкции. Для временных ограждений котлованов сроком до 3–5 лет в нейтральных грунтах достаточно минимального припуска на коррозию (2–3 мм), для морских причалов с расчётным сроком службы 50+ лет обязательно применение дуплексных систем с катодной защитой.
Регулярный контроль состояния шпунтовой стенки (визуальный осмотр каждые 3–5 лет, толщинометрия каждые 10 лет, мониторинг катодной защиты каждые 6–12 месяцев) позволяет своевременно выявлять дефекты и проводить ремонт до критического износа конструкции. Стоимость системы мониторинга (2–5 млн рублей на объект) окупается за счёт предотвращения аварий и продления срока службы сооружения на 20–30%.
Если вам требуется консультация по выбору профиля шпунта, расчёту припуска на коррозию и подбору оптимальной системы антикоррозионной защиты для вашего объекта — обратитесь к специалистам, готовым предложить решение с учётом всех условий эксплуатации, нормативных требований и экономической эффективности на весь жизненный цикл сооружения.
Часто задаваемые вопросы
-
Какой срок службы у стального шпунта без дополнительной защиты?
Срок службы зависит от агрессивности среды:
- В нейтральных грунтах (pH 6–8) без агрессивных грунтовых вод: 25–40 лет. Скорость коррозии: 0,02–0,05 мм/год. При толщине стенки профиля 12 мм и припуске на коррозию 3 мм остаточная толщина через 40 лет составит 9 мм — достаточно для большинства конструкций.
- В морской воде (подводная часть): 10–15 лет. Скорость коррозии: 0,1–0,15 мм/год. Через 15 лет профиль потеряет 2,25 мм толщины (без учёта неравномерности).
- В морской воде (зона переменного уровня): 5–10 лет. Скорость коррозии: 0,3–0,5 мм/год. Через 10 лет профиль потеряет 5 мм толщины (с учётом коэффициента неравномерности 1,3 — до 6,5 мм).
- Вывод: для временных сооружений сроком эксплуатации до 5 лет в нейтральных грунтах защита экономически нецелесообразна. Для постоянных сооружений и агрессивных сред защита обязательна.
-
Нужна ли горячее цинкование шпунта для временного ограждения котлована?
Зависит от планируемого количества циклов использования:
- Однократное использование (до 3 лет): Горячее цинкование нецелесообразно экономически. Достаточно незащищённого металла с минимальным припуском на коррозию (1–2 мм). После извлечения шпунт отправляют на металлолом или используют для малоответственных конструкций.
- Многократное использование (5–10 циклов, 10–15 лет суммарно): Горячее цинкование целесообразно. Защита от механических повреждений при погружении-извлечении. Сохранение товарного вида и несущей способности. Экономия: стоимость горячего цинкования окупается за 3–4 цикла использования.
-
Что эффективнее: горячее цинкование или лакокрасочное покрытие?
Выбор зависит от условий эксплуатации и способа погружения:
Горячее цинкование эффективнее:
- При механических нагрузках (вибропогружение, ударное забивание)
- В природных средах (пресная вода, морская вода с pH 5–9, нейтральные грунты)
- При отсутствии возможности регулярного обслуживания
- Для конструкций с многократным погружением-извлечением
Лакокрасочные покрытия эффективнее:
- В химически агрессивных средах с экстремальными pH (< 4 или > 11)
- При статическом вдавливании или погружении в лидерные скважины (минимум повреждений)
- Для надводной части сооружений (защита от УФ-излучения)
- При возможности регулярного обслуживания (осмотр и ремонт каждые 3–5 лет)
Для максимальной защиты: применяют дуплексные системы (горячее цинкование + лакокрасочное покрытие) — кумулятивный эффект увеличивает срок службы в 1,5–2 раза относительно суммы отдельных покрытий.
-
Как рассчитывается припуск на коррозию для шпунта?
Согласно СП 28.13330.2017 (п. 5.2.4) расчёт ведётся по формуле:
C = V × T × K₁ × K₂
где:
- C — припуск на коррозию, мм
- V — скорость коррозии, мм/год (из таблицы 5.2 СП 28.13330.2017 или испытаний образцов)
- T — расчётный срок службы, годы (назначается заказчиком или по СП 101.13330.2020)
- K₁ — коэффициент неравномерности коррозии: 1,1–1,2 для подводной части, 1,3–1,5 для зоны переменного уровня воды
- K₂ — коэффициент надёжности: 1,1 для обычных сооружений, 1,2–1,3 для ответственных (СП 28.13330.2017, п. 5.2.4)
Скорости коррозии (типовые значения):
- Нейтральные грунты: 0,02–0,05 мм/год
- Пресная вода: 0,05–0,08 мм/год
- Морская вода (подводная часть): 0,1–0,15 мм/год
- Морская вода (зона переменного уровня): 0,3–0,5 мм/год
Пример: Набережная в пресной воде, срок службы 50 лет, скорость коррозии 0,07 мм/год. K₁ = 1,2 (зона ватерлинии), K₂ = 1,2 (ответственное сооружение). C = 0,07 × 50 × 1,2 × 1,2 = 5,04 мм
-
Можно ли использовать шпунт повторно после демонтажа?
Да, при соблюдении условий. Обязательная дефектоскопия перед повторным применением: ультразвуковая толщинометрия (измерение остаточной толщины стенки по ГОСТ 14782-86), визуальный осмотр (проверка состояния замков, наличия трещин, деформаций), магнитопорошковая дефектоскопия (выявление скрытых дефектов по ГОСТ 21105-87).
Критерии пригодности для повторного использования:
- Остаточная толщина стенки не менее расчётной для нового объекта (с учётом нового припуска на коррозию)
- Отклонение от вертикали не более 1,5% длины профиля
- Деформации замков: зазор в замковом соединении не более 5 мм (допускается правка на прессе)
- Отсутствие сквозных трещин и коррозионных язв глубиной более 30% толщины стенки
Экономия при повторном использовании: 30–50% стоимости нового шпунта (с учётом затрат на дефектоскопию, ремонт, транспортировку).
Ограничения: Шпунт, эксплуатировавшийся в особо агрессивных средах (pH < 4 или > 11), не рекомендуется для ответственных сооружений из-за риска скрытых дефектов. Количество циклов повторного использования: до 10–15 для оцинкованного шпунта, до 5–7 для незащищённого.
-
Какой метод защиты выбрать для набережной в морском порту?
Для морских гидротехнических сооружений с расчётным сроком службы 50–100 лет рекомендуется дуплексная система (горячее цинкование + эпоксидное или полиуретановое покрытие) в сочетании с катодной защитой для подводной части.
Обоснование выбора:
Зона переменного уровня воды (ватерлиния): Максимальная агрессивность среды, скорость коррозии незащищённого металла 0,3–0,5 мм/год. Дуплексная система снижает скорость до 0,05–0,08 мм/год. Расчётный срок службы: 40–60 лет (согласно СП 101.13330.2020, таблица Г.1).
Подводная часть: Скорость коррозии незащищённого металла 0,1–0,15 мм/год. Горячее цинкование снижает скорость до 0,08–0,1 мм/год. Катодная защита (алюминиевые протекторы): дополнительное снижение на 40–60%. Расчётный срок службы: 50–70 лет.
Дополнительные мероприятия: Катодная защита подводной части (алюминиевые протекторы с заменой каждые 10–15 лет), регулярный мониторинг (визуальный осмотр ежегодно, толщинометрия каждые 10 лет), очистка от биообрастаний каждые 3–5 лет.
Стоимость защиты: увеличение цены шпунта на 60–90%, но окупается за счёт увеличения срока службы в 4–6 раз относительно незащищённого металла.
-
Как часто нужно проверять состояние шпунтовой стенки?
Периодичность контроля зависит от класса ответственности сооружения и агрессивности среды. Согласно ГОСТ 9.602-2005 (приложение Б) и СП 28.13330.2017 (раздел 10):
Плановые визуальные осмотры:
- Особо ответственные сооружения (АЭС, крупные ГЭС, мосты федерального значения): ежегодно
- Ответственные сооружения (морские порты, причалы, насосные станции): каждые 3 года
- Обычные сооружения (набережные, временные ограждения котлованов): каждые 5 лет
Инструментальный контроль толщины металла:
- Первое измерение: через 10 лет после ввода в эксплуатацию
- Последующие измерения: каждые 5–10 лет в зависимости от скорости коррозии
- При обнаружении видимых повреждений: внеплановое измерение
Контроль катодной защиты:
- Системы с жертвенными анодами: измерение защитного потенциала каждые 6–12 месяцев
- Системы с внешним источником тока: контроль потенциала ежемесячно (или непрерывный автоматический мониторинг)
Контроль состояния защитных покрытий: Лакокрасочные покрытия — визуальный осмотр каждые 3–5 лет, ремонт повреждений в течение 1 года после обнаружения. Горячее цинкование — осмотр каждые 5–10 лет (покрытие не требует регулярного обслуживания).
