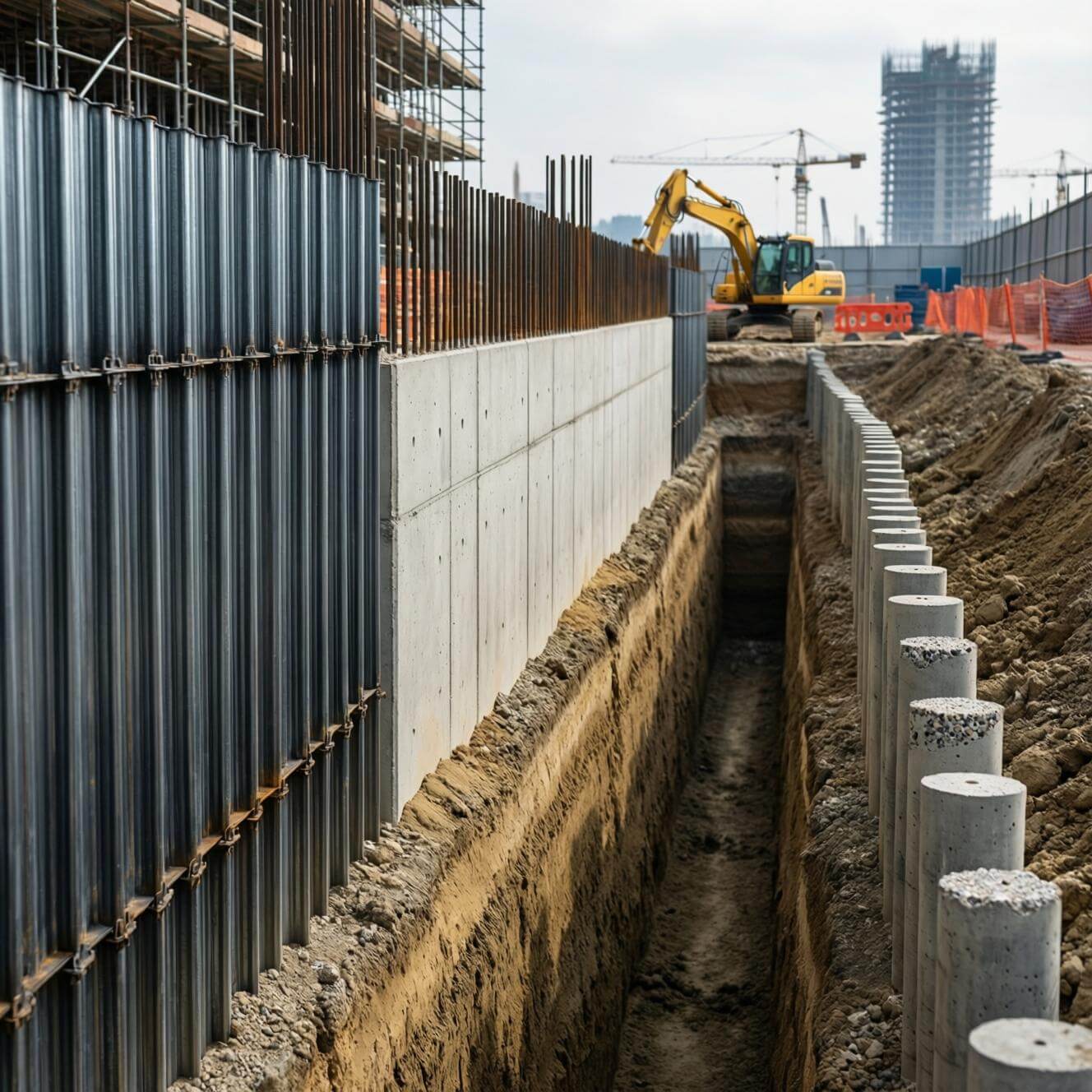

Чем оградить котлован: сравнение шпунта, стены в грунте и буросекущих свай

Выбор метода ограждения котлована зависит от глубины разработки, грунтовых условий, уровня подземных вод, близости существующей застройки, сроков строительства и бюджета проекта. Основные технологии — шпунтовое ограждение, стена в грунте и буросекущие сваи — различаются по принципу работы, скорости монтажа, водонепроницаемости, стоимости и возможности повторного использования.

Шпунт оптимален при необходимости быстрого монтажа, извлечения после завершения работ и применения в обводнённых грунтах. Стена в грунте и буросекущие сваи применяются на глубоких котлованах, в плотной застройке, когда ограждение становится частью постоянной конструкции здания. Правильный выбор метода обеспечивает безопасность работ, защиту окружающей застройки и экономическую эффективность.

Какие методы ограждения котлованов существуют

В промышленном и гражданском строительстве применяются три основные технологии устройства ограждающих конструкций:

Шпунтовое ограждение

Металлические профили (чаще всего шпунт Ларсена) с замковыми соединениями погружаются в грунт по периметру котлована методом забивки, вибропогружения или статического вдавливания. Образуют сплошную стенку, которая удерживает грунт и частично отсекает грунтовые воды. После завершения строительства шпунт можно извлечь и использовать повторно.

Стена в грунте

Монолитная железобетонная конструкция, возводимая методом непрерывного бетонирования в траншеях, разработанных под защитой бентонитового или полимерного раствора. Стенки траншеи удерживаются глинистым раствором до момента установки арматурных каркасов и заполнения бетоном. Конструкция остаётся в грунте и часто становится частью фундаментной системы здания.

Буросекущие сваи

Серия буровых свай, установленных с частичным перекрытием («сечением»), образующих сплошную стенку. Сваи бетонируются поочерёдно: сначала чётные, затем нечётные с врезкой в тело ранее установленных. Технология применяется на средних глубинах и в условиях ограниченного пространства.

Сравнение методов ограждения котлованов

Параметр	Шпунтовое ограждение	Стена в грунте	Буросекущие сваи
Глубина котлована	До 16–18 м (до 30 м составные профили)	До 60 м (типовые проекты)	До 25–35 м
Скорость монтажа	Вибропогружение: 100–200 м/сутки; статика: 20–40 м/сутки	Грейфер: 150–250 м²/сутки; гидрофреза: 300–500 м²/сутки + 28 суток твердения	30–60 м свай/сутки (диаметр 600–800 мм)
Возможность извлечения	Да, ресурс 5–7 циклов (до 10 при щадящей эксплуатации)	Нет, постоянная конструкция	Нет, постоянная конструкция
Водонепроницаемость	Средняя (0,5–2 л/сут на 1 п.м. шва), требуется герметизация замков при УГВ > 3 м	Высокая при соблюдении технологии бетонирования	Высокая при точном сечении свай и герметизации стыков
Вибрация при монтаже	Забивка: 5–15 мм/с на 10 м (высокая); статика: минимальная	Минимальная	Минимальная
Работа вблизи зданий	Возможна при статическом вдавливании с контролем деформаций	Оптимальна, минимальное влияние	Оптимальна, минимальное влияние
Использование как постоянная стена	Возможно, требуется гидроизоляция и отделка	Часто становится частью фундамента	Часто становится частью фундамента
Стоимость за м² ограждения (Московская область, 2023–2024)	4 500–8 000 руб. (аренда с извлечением)	12 000–22 000 руб.	8 000–15 000 руб.
Грунтовые условия	Эффективен в песках, суглинках, обводнённых грунтах; неприменим в скале без разработки	Универсален, включая скальные грунты (до 80 МПа)	Универсален, эффективен в городских условиях

Когда выбирать шпунтовое ограждение котлована

Шпунт — оптимальное решение в следующих ситуациях:

• Временное ограждение — котлован под подземный паркинг, резервуар, насосную станцию, где постоянные стены возводятся из монолитного железобетона. Шпунт извлекается после окончания работ.
• Высокий уровень грунтовых вод — шпунтовая стенка с герметизацией замков снижает фильтрацию воды, позволяет откачать котлован и вести работы в осушенных условиях.
• Сжатые сроки — погружение шпунта вибропогружением занимает дни, не требуется ожидание твердения бетона. Критично для объектов с жёсткими графиками.
• Ограниченный бюджет — при возможности аренды и повторного использования шпунта стоимость ограждения снижается в полтора-два раза по сравнению с монолитными конструкциями.
• Обводнённые и слабые грунты — шпунт заглубляется до плотных слоёв, работает как противофильтрационная завеса и несущая конструкция одновременно.
• Удалённость от застройки — на промышленных площадках, где допустима вибрация при забивке, шпунт погружается быстро и экономично.

Когда выбирать стену в грунте

Стена в грунте предпочтительна в следующих условиях:

• Глубокие котлованы — от 15 до 60 метров, где шпунт достигает предела по длине профилей или требуется высокая жёсткость конструкции.
• Плотная городская застройка — стена в грунте устраивается без ударной и вибрационной нагрузки, исключает осадку соседних зданий и повреждение коммуникаций.
• Постоянное использование ограждения — стена становится наружной стеной подземной части здания, несёт нагрузки от перекрытий и грунта.
• Высокие требования к водонепроницаемости — монолитный железобетон при правильном бетонировании и контроле качества стыков обеспечивает надёжную гидроизоляцию.
• Скальные и полускальные грунты — стена в грунте эффективно разрабатывается грейферами и гидрофрезами в твёрдых породах прочностью до 80 МПа.
• Сложная геометрия котлована — технология позволяет устраивать криволинейные участки, угловые зоны, переменную толщину стены.

Когда применяют буросекущие сваи

Буросекущие сваи выбирают как компромиссное решение между шпунтом и стеной в грунте:

• Средние глубины котлованов — от 8 до 25–30 метров, где шпунт недостаточно экономичен, а стена в грунте избыточна по стоимости.
• Ограниченное пространство — буровые установки компактнее траншеекопателей для стены в грунте, работают в стеснённых условиях.
• Комбинация с фундаментом — сваи могут выполнять функцию не только ограждения, но и свайного фундамента здания.
• Невозможность использования бентонита — в некоторых грунтах (крупнообломочных, трещиноватых) бентонитовый раствор теряет устойчивость, буросекущие сваи работают по технологии CFA (непрерывный шнек) без заполнения раствором.
• Городские условия с ограничениями по вибрации — технология бесшумна, не создаёт динамических нагрузок на окружающие здания.

Какой метод выбрать для конкретных условий

Условия проекта	Рекомендуемый метод
Глубина 6–10 м, обводнённые грунты, временное ограждение, сжатые сроки	Шпунтовое ограждение с извлечением после завершения работ
Глубина 15–30 м, центр города, близость исторических зданий, постоянное ограждение	Стена в грунте или буросекущие сваи
Глубина 10–15 м, промплощадка, отсутствие застройки, ограниченный бюджет	Шпунт (вибропогружение или забивка)
Глубина 20–40 м, многоэтажное здание, ограждение как часть фундамента	Стена в грунте
Глубина 12–18 м, стеснённая площадка, невозможность размещения крупной техники	Буросекущие сваи
Скальные или мерзлые грунты, глубина 15–25 м	Стена в грунте с гидрофрезой или буросекущие сваи
Котлован для инженерных сооружений (КНС, резервуар), высокая фильтрация	Шпунт с герметизацией замков или стена в грунте

Как влияет тип грунта на выбор метода ограждения

Песчаные и супесчаные грунты

Шпунт погружается без существенных сложностей, обеспечивает защиту от фильтрации воды и выноса песка из-под основания котлована. Стена в грунте требует устойчивого бентонитового раствора достаточной плотности, что усложняет технологию разработки. Буросекущие сваи эффективны при достаточной мощности буровой установки и применении обсадных труб.

Глинистые грунты

Все три метода применимы. Шпунт требует мощного оборудования для погружения в плотные глины и суглинки. Стена в грунте и буросекущие сваи разрабатываются без значительных сложностей, обеспечивают устойчивость стенок траншей и скважин за счёт связности грунта.

Обводнённые грунты и плывуны

Шпунт — наиболее эффективное решение: быстрое погружение, частичное отсечение воды, возможность откачки котлована и ведения работ в осушенных условиях. Стена в грунте требует тщательного контроля уровня бентонитового раствора и скорости бетонирования. Буросекущие сваи применяются с предварительным водопонижением, закреплением грунтов или технологией CFA.

Скальные и полускальные грунты

Шпунт неприменим без предварительной разработки скалы отбойными молотками или взрывным способом. Стена в грунте с гидрофрезой или грейфером эффективна в породах прочностью до 80 МПа. Буросекущие сваи бурятся роторными установками с долотами для твёрдых пород.

Сравнение методов по стоимости и срокам

Стоимость устройства ограждения

Шпунтовое ограждение при аренде и последующем извлечении обходится в 4 500–8 000 рублей за квадратный метр ограждения (по данным на 2023–2024 год, Московская область, сметные расценки ФЕР). При покупке шпунта и оставлении в грунте стоимость возрастает до 10 000–14 000 рублей за квадратный метр, но конструкция выполняет функцию постоянной гидроизоляции.

Стена в грунте — наиболее затратный метод: 12 000–22 000 рублей за квадратный метр в зависимости от глубины, толщины, грунтовых условий. Высокая стоимость компенсируется долговечностью, высокой несущей способностью и использованием как части постоянной конструкции здания.

Буросекущие сваи занимают промежуточное положение: 8 000–15 000 рублей за квадратный метр. Стоимость зависит от диаметра свай, шага установки, глубины, сложности бурения и необходимости герметизации стыков.

Сроки монтажа

Шпунт погружается методом вибропогружения со скоростью 100–200 погонных метров в сутки, полный цикл для периметра 200 метров занимает одну-две недели включая устройство анкерных или распорных креплений. Статическое вдавливание медленнее — 20–40 метров в сутки.

Стена в грунте устраивается медленнее: грейфером — 150–250 квадратных метров стены в сутки, гидрофрезой — 300–500 квадратных метров в сутки, плюс 28 суток на набор прочности бетона перед разработкой котлована. Для периметра глубиной 20 метров и толщиной 0,8 метра — от четырёх до шести недель.

Буросекущие сваи устанавливаются со скоростью 30–60 метров свай в сутки (при диаметре 600–800 миллиметров). Для периметра 200 метров с шагом 0,6 метра — две-четыре недели включая твердение бетона.

Какие ограничения существуют для каждого метода

Ограничения шпунтового ограждения

• Глубина ограничена длиной стандартных профилей (обычно до 16–18 метров, составные профили — до 30 метров)
• Вибрация при забивке может повредить близкие здания (решается статическим вдавливанием с контролем деформаций)
• Невозможность погружения в скальные грунты без предварительной разработки
• Риск неплотности замков при наличии валунов или крупных включений в грунте
• Неполная водонепроницаемость замковых соединений (0,5–2 литра в сутки на погонный метр шва)

Ограничения стены в грунте

• Высокая стоимость оборудования и материалов
• Требуется значительная площадь для размещения бентонитовых установок, бетононасосов, складирования грунта
• Сложность контроля качества бетонирования на больших глубинах (требуется УЗК, гамма-каротаж)
• Невозможность извлечения и повторного использования
• Риск дефектов в стыках захваток при нарушении технологии

Ограничения буросекущих свай

• Сложность обеспечения точного сечения свай (требуется высокая квалификация, GPS-контроль бурения)
• Риск образования незацементированных зон при недостаточной врезке нечётных свай в чётные
• Увеличенный расход бетона и арматуры по сравнению со стеной в грунте
• Ограничения по диаметру свай при работе в стеснённых условиях

Нормативная база для проектирования ограждений котлованов

Проектирование и устройство ограждающих конструкций котлованов регламентируется действующими нормативными документами:

• СП 248.1325800.2016 «Конструкции подземные. Правила проектирования» — основной документ, устанавливающий требования к проектированию ограждений котлованов, расчёту устойчивости, выбору типа конструкции, категориям сложности котлованов, мониторингу деформаций.
• СП 22.13330.2016 «Основания зданий и сооружений» — устанавливает требования к расчёту оснований, определению физико-механических характеристик грунтов, расчёту устойчивости откосов и ограждающих конструкций.
• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — регламентирует проектирование подпорных стенок, шпунтовых ограждений, включая расчёт бокового давления грунта, выбор способа погружения.
• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» — описывает требования к бетонным и железобетонным конструкциям, включая стены в грунте, контроль качества бетонирования, требования к арматуре.
• СП 24.13330.2021 «Свайные фундаменты» — устанавливает правила расчёта свайных конструкций, включая буросекущие сваи, методы определения несущей способности, требования к контролю качества бурения.
• ГОСТ Р 56727-2015 «Профили стальные шпунтовые. Технические условия» — нормирует качество металлических шпунтовых свай, размеры профилей, требования к замковым соединениям, механические характеристики.
• СП 46.13330.2012 «Мосты и трубы» — регламентирует проектирование инженерной защиты, включая ограждение котлованов вблизи существующих зданий и транспортной инфраструктуры.

Документы задают коэффициенты безопасности, методики расчёта нагрузок, требования к мониторингу деформаций окружающей застройки, контролю качества работ. Проектирование ведётся с учётом категории ответственности объекта, сейсмичности района строительства, инженерно-геологических и гидрогеологических условий.

Можно ли комбинировать разные методы на одном объекте

Да, на крупных объектах часто применяют комбинированные решения для оптимизации стоимости и надёжности:

• Шпунт на участках с грунтовыми водами и буросекущие сваи на сухих участках — снижает общую стоимость при сохранении водонепроницаемости на критичных зонах.
• Стена в грунте на глубоких участках и шпунт на мелких — оптимизирует затраты, каждая технология применяется там, где наиболее эффективна.
• Шпунт как временное ограждение и стена в грунте как постоянная конструкция — шпунт защищает котлован на этапе разработки, затем извлекается, стена устраивается изнутри как часть фундамента.
• Буросекущие сваи по периметру с усилением углов струйной цементацией — повышает устойчивость угловых зон, где концентрируются напряжения, и улучшает водонепроницаемость.

Комбинированные решения требуют тщательного проектирования стыков разных конструкций, обеспечения водонепроницаемости переходных зон, синхронизации работ разных бригад и техники.

Категории сложности котлованов

Согласно СП 248.1325800.2016 (таблица 5.1), котлованы классифицируются по категориям сложности, что влияет на выбор метода ограждения и требования к мониторингу:

• Категория I — глубина менее 5 метров, расстояние до существующих зданий более 50 метров, отсутствие подземных коммуникаций. Допускается применение любого метода ограждения без специальных требований к мониторингу.
• Категория II — глубина 5–10 метров, расстояние до застройки более 50 метров или глубина до 5 метров с застройкой на расстоянии 20–50 метров. Требуется расчётное обоснование выбора ограждения, периодический геодезический контроль деформаций.
• Категория III — глубина более 10 метров, застройка на расстоянии менее 50 метров, наличие коммуникаций в зоне влияния котлована. Требуется автоматизированный мониторинг деформаций, усиленное крепление ограждения (анкеры, распорки), специальные мероприятия по защите зданий.

Для категорий II и III обязательно устройство системы мониторинга с контролем горизонтальных и вертикальных деформаций ограждения, осадок окружающей застройки, уровня грунтовых вод.

Анкеровка и распорные системы

При глубине котлована более 5–6 метров ограждение работает на изгиб от бокового давления грунта и требует дополнительного крепления. Применяются два основных типа систем:

Грунтовые анкеры

Стальные тяги, заглублённые в грунт за пределами призмы обрушения и закреплённые в устойчивых слоях цементацией или механическим распором. Анкеры устанавливаются ярусами с вертикальным шагом 3–5 метров, работают на растяжение. Преимущества: не занимают пространство котлована, не мешают разработке грунта и устройству фундамента.

Распорные системы

Горизонтальные металлические или железобетонные распорки, установленные между противоположными стенками котлована. Работают на сжатие, передают усилия от одной стенки к другой. Преимущества: высокая жёсткость, простота монтажа. Недостатки: занимают пространство котлована, затрудняют разработку грунта и перемещение техники.

Выбор системы крепления определяется формой котлована, наличием свободного пространства за его пределами, грунтовыми условиями и технологией строительства.

Мониторинг деформаций при устройстве котлованов

Согласно разделу 11 СП 248.1325800.2016, для котлованов категорий II и III обязательно ведение мониторинга деформаций, включающего:

• Контроль горизонтальных смещений ограждения — инклинометрические измерения в скважинах за ограждением или прямые геодезические измерения с периодичностью от суток до недели в зависимости от стадии работ.
• Контроль вертикальных деформаций (осадок) окружающей застройки — нивелирование реперов на фасадах зданий, установка автоматических датчиков при расстоянии до котлована менее 20 метров.
• Контроль уровня грунтовых вод — наблюдательные скважины внутри и снаружи котлована с измерением уровня воды каждые 1–3 дня.
• Контроль усилий в анкерах и распорках — установка динамометров на 10–20 процентов конструкций крепления с периодическим считыванием данных.

При превышении предельных значений деформаций принимаются оперативные меры: усиление крепления, замедление темпов разработки грунта, дополнительное водопонижение, укрепление грунтов инъекционными методами.

Заключение

Выбор между шпунтом, стеной в грунте и буросекущими сваями определяется комплексом факторов: глубиной котлована, грунтовыми условиями, близостью застройки, сроками и бюджетом проекта, требованиями к постоянству конструкции. Шпунт оптимален для временных ограждений, обводнённых грунтов, сжатых сроков и ограниченного бюджета. Стена в грунте — для глубоких котлованов, плотной застройки, постоянного использования ограждения как части здания. Буросекущие сваи — компромиссное решение для средних глубин и стеснённых условий.

Грамотное проектирование с учётом всех условий, соблюдение нормативных требований СП 248.1325800.2016, организация мониторинга деформаций обеспечивают безопасность работ, защиту окружающей застройки и экономическую эффективность строительства.

Часто задаваемые вопросы

• Что дешевле: шпунт или стена в грунте для котлована глубиной 12 метров?

  Шпунтовое ограждение с арендой и последующим извлечением обойдётся в полтора-два раза дешевле стены в грунте (около 4 500–8 000 рублей за квадратный метр против 12 000–22 000 рублей). Если шпунт остаётся в грунте как постоянная конструкция, разница сокращается до 20–30 процентов. Окончательный выбор зависит от требований проекта: временное или постоянное ограждение, близость застройки, допустимость вибрации, сроки строительства.

• Можно ли использовать шпунт вблизи исторических зданий?

  Да, при условии применения статического вдавливания или вибропогружения малой мощности с обязательным контролем вибрации. Устанавливают геодезические маяки на фасадах, ведут автоматизированный мониторинг деформаций. Нормативные требования для исторических зданий — виброскорость не более 1,5 миллиметра в секунду. При высоких рисках предпочтительнее стена в грунте или буросекущие сваи — они не создают вибрации и динамических нагрузок.

• Какой метод быстрее: шпунт или буросекущие сваи?

  Шпунт погружается методом вибропогружения в два-три раза быстрее: 100–200 метров в сутки против 30–60 метров свай в сутки. Полный цикл ограждения котлована периметром 200 метров шпунтом занимает одну-две недели, буросекущими сваями — две-четыре недели с учётом твердения бетона. Критично для проектов с жёсткими сроками или поэтапной разработкой котлована.

• Можно ли извлечь стену в грунте после завершения строительства?

  Нет, стена в грунте — монолитная железобетонная конструкция, остаётся в грунте навсегда. Обычно становится частью фундаментной системы здания, несёт нагрузки от перекрытий и работает как наружная стена подземной части. Если требуется временное ограждение с последующим извлечением — выбирают шпунтовое ограждение.

• Какой метод лучше для котлована в обводнённых грунтах?

  Шпунтовое ограждение наиболее эффективно при высоком уровне грунтовых вод: быстрое погружение, частичное отсечение воды (с герметизацией замков фильтрация снижается до 0,5–2 литров в сутки на погонный метр шва), возможность откачки воды и работы в осушенном котловане. Стена в грунте также надёжна при соблюдении технологии бетонирования, но дороже и медленнее. Буросекущие сваи требуют тщательного контроля сечения и герметизации стыков, часто применяются с предварительным водопонижением.

• Сколько раз можно использовать шпунт повторно?

  Качественный металлический шпунт Ларсена выдерживает 5–7 циклов погружения-извлечения при стандартной эксплуатации. При щадящем обращении, контроле состояния замков, своевременном ремонте деформированных участков возможно до 10 циклов. Это снижает стоимость ограждения в пересчёте на один объект в три-пять раз по сравнению с покупкой нового шпунта.

• Нужна ли анкеровка при любом методе ограждения котлована?

  Зависит от глубины котлована и грунтовых условий. При глубине более 5–6 метров анкеровка (грунтовые анкеры, распорные системы, ярусное крепление) обязательна для всех методов согласно СП 248.1325800.2016. Для мелких котлованов в плотных грунтах возможно свободно стоящее ограждение с достаточным заглублением ниже дна котлована (глубина заделки не менее 0,3 от глубины котлована).

• Как контролируется качество стены в грунте?

  Качество стены в грунте контролируется методами неразрушающего контроля: ультразвуковым каротажем (УЗК) для выявления дефектов бетонирования, каверн, включений грунта; гамма-каротажем для контроля сплошности бетона; испытаниями образцов бетона на прочность и водонепроницаемость. Контролируется также вертикальность стены геофизическими методами и качество стыков между захватками визуальным осмотром после откопки котлована.
