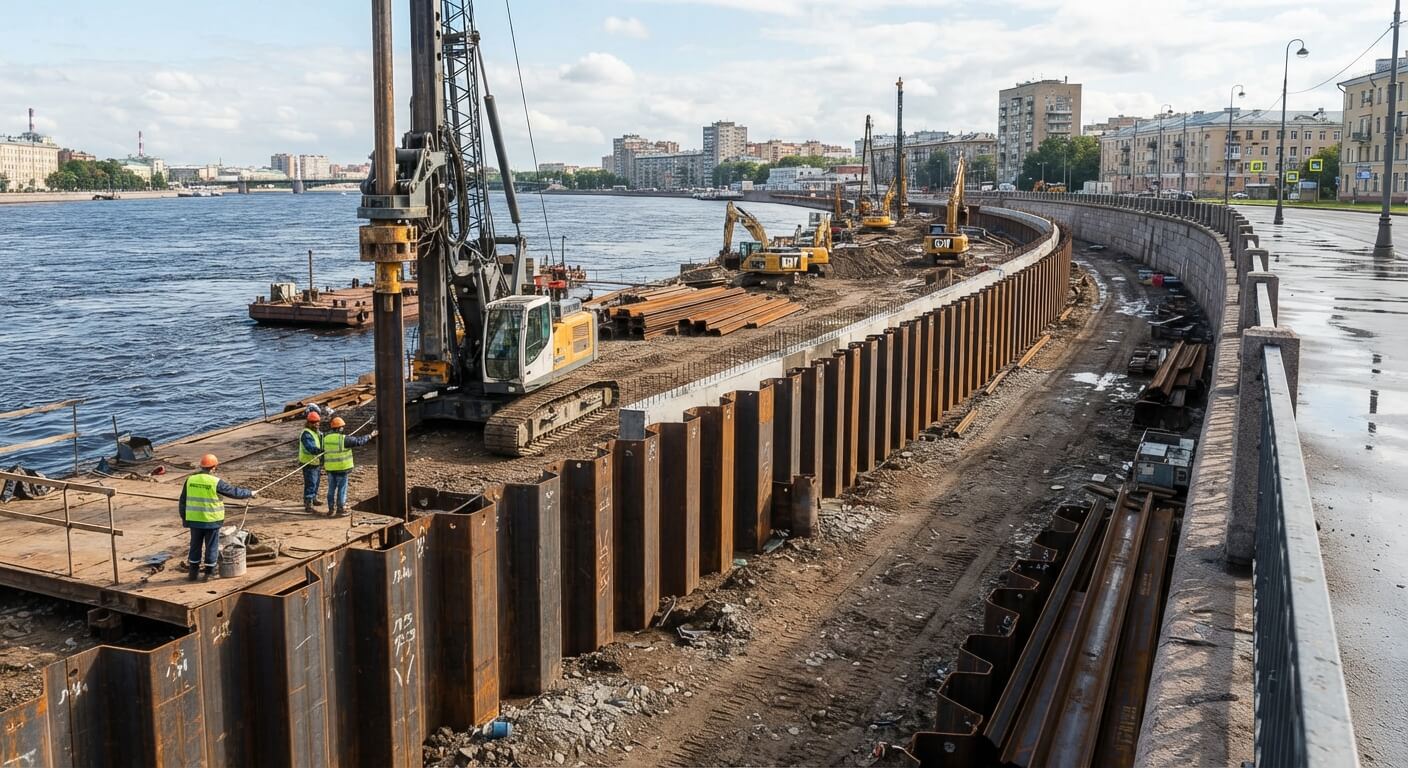

Берегоукрепление шпунтовым ограждением применяется для защиты береговой линии от размыва, создания причалов, набережных и ограждения водоёмов. Выбор конструкции зависит от типа объекта, нагрузок, глубины водоёма и грунтовых условий. Для причальных стенок используют металлический шпунт с анкерными тягами, для небольших прудов — облегчённые профили или композитные материалы, для городских набережных — комбинированные системы с облицовкой. Правильный подбор профиля и способа монтажа на основании расчёта по действующим сводам правил обеспечивает долговечность конструкции и безопасную эксплуатацию береговой зоны.
Какие объекты требуют берегоукрепления шпунтом
Шпунтовые ограждения применяются на объектах, где необходима надёжная защита от воды и грунтового давления:
Причальные стенки — для швартовки судов, работы портовой техники, складирования грузов. Требуют высокой несущей способности и устойчивости к швартовым усилиям, ударным нагрузкам от судов, динамическим воздействиям от портового оборудования.
Набережные — в городской застройке, парках, рекреационных зонах. Совмещают защитную функцию береговой линии с эстетическими требованиями и обеспечением пешеходной инфраструктуры.
Пруды и водоёмы — частные, декоративные, технологические (пожарные, рыборазводные, накопительные). Защищают берег от оползней и сохраняют проектную форму чаши водоёма.
Каналы и водоотводные сооружения — для предотвращения размыва откосов, осыпания грунта в результате фильтрации и волнового воздействия при переменном уровне воды.
Гидротехнические сооружения — шлюзы, водозаборы, насосные станции, водосбросы. Требуют обеспечения водонепроницаемости, сопротивления гидростатическому давлению, устойчивости к размыву и фильтрационным деформациям.
Чем отличается шпунт для набережной от причальной стенки
| Параметр | Причальная стенка | Набережная (городская, рекреационная) |
|---|---|---|
| Нагрузки | Швартовые усилия, удары судов, динамические нагрузки от кранов и погрузочной техники (по СП 38.13330.2018) | Статическая нагрузка от пешеходов, малых архитектурных форм, иногда легкового транспорта |
| Тип шпунта | Металлический корытный профиль с высоким моментом сопротивления (по ГОСТ Р 56702-2015 или EN 10248) | Облегчённые профили, возможен композитный или деревянный шпунт с облицовкой |
| Анкеровка | Обязательна: анкерные тяги, анкерные сваи, распорные конструкции (расчёт по СП 287.1325800.2016) | Часто упрощённая или отсутствует при небольшой высоте стенки и благоприятных грунтовых условиях |
| Эстетика | Второстепенна, допускается открытый металл с антикоррозионным покрытием | Обязательна облицовка: натуральный или искусственный камень, дерево, бетонные панели, элементы озеленения |
| Нормативный срок службы | Зависит от класса сооружения (I класс — 100 лет, II класс — 50 лет по СП 58.13330.2019) | Определяется проектом с учётом материалов и условий эксплуатации (обычно 30–50 лет и более) |
Укрепление берега шпунтом: когда это оптимальное решение
Шпунтовое берегоукрепление выбирают, когда альтернативные методы неэффективны или экономически невыгодны:
Ограниченная прибрежная территория. Шпунтовая стенка занимает минимальную полосу вдоль берега, не требует устройства пологих откосов, как при использовании габионов, биоматов или каменной наброски. Это критично для городской застройки и участков с плотным расположением объектов.
Слабые или обводнённые грунты. Шпунт погружается через слабые слои (торфы, илы, текучепластичные глины) и опирается нижним концом на плотное основание. Одновременно замковые соединения образуют противофильтрационную завесу, снижающую приток воды в зону берега.
Высокие эксплуатационные нагрузки. На причалах, в портах, вблизи складов и дорог традиционные методы берегоукрепления (каменная наброска, габионные конструкции, биологическое закрепление) не обеспечивают необходимой несущей способности.
Необходимость вертикальной береговой стенки. Для максимального использования акватории, создания глубоких подходов для судов, устройства причалов и пристаней требуется вертикальное или близкое к вертикальному ограждение, которое обеспечивает шпунтовая конструкция.
Скорость производства работ. Шпунт погружают вибропогружателем или вдавливающей установкой в сжатые сроки (при благоприятных условиях), не требуется длительного твердения бетона (как для монолитных конструкций) или укоренения растений (как для биологических методов).
Берегоукрепление пруда: особенности и выбор шпунта
Для частных и декоративных прудов применяют облегчённые решения, которые совмещают функциональность с умеренной стоимостью и возможностью интеграции в ландшафт:
Какой шпунт подходит для пруда
Композитный шпунт (из поливинилхлорида, стеклопластика, полимер-композитов) — не подвержен коррозии, относительно лёгкий, может монтироваться вручную или с помощью малогабаритной техники. Подходит для глубины водоёма до 3–4 метров при слабых и средних грунтах. Российских стандартов на композитный шпунт не существует, характеристики определяются техническими условиями производителя. Заявленный производителями срок службы — 30–50 лет (зависит от УФ-стабилизации, температурных условий, качества материала).
Деревянный шпунт — экологичен, эстетичен, доступен по цене. Применяется лиственница, дуб, сосна (с обязательной антисептической обработкой). Срок службы зависит от породы древесины и зоны эксплуатации: в постоянно погружённом состоянии (под водой) — десятилетия и более, в зоне переменного смачивания (наиболее агрессивная среда) — ориентировочно 15–25 лет при условии качественной обработки. Требует периодического контроля состояния и обновления защитных покрытий.
Металлический облегчённый профиль (корытного или плоского типа с моментом сопротивления 1000–1500 см³/м) — для прудов глубиной 4–6 метров, на участках с плотной застройкой, при риске подтопления прилегающей территории или в грунтах с включениями. Обеспечивает более высокую надёжность по сравнению с композитом и деревом.
Особенности монтажа на малых водоёмах
На прудах часто работают без тяжёлой техники, используя вибропогружатели на базе экскаваторов массой до 5 тонн или ручные вибромолоты. Шпунт погружают по всему периметру водоёма или только на участках с повышенным риском размыва (подветренный берег, зона концентрированного стока поверхностных вод, участки с рыхлыми грунтами).
Анкеровка требуется при высоте шпунтовой стенки более 2 метров и рыхлых грунтах основания; в остальных случаях для малых прудов часто достаточно жёсткости самого профиля при условии заглубления в плотные грунты (расчёт по СП 45.13330.2017).
Как выбрать конструкцию шпунтовой стенки под конкретный объект
| Ситуация | Рекомендуемое решение |
|---|---|
| Причал для грузовых судов, глубина акватории более 4 м, интенсивные швартовые операции, портовое оборудование | Металлический корытный шпунт с высоким моментом сопротивления (по расчёту СП 287.1325800.2016), обязательная анкеровка тягами или анкерными сваями, распределительный брус, катодная защита в морской воде (СП 28.13330.2017) |
| Городская набережная, пешеходная зона, глубина воды 2–3 м, эстетические требования, отсутствие тяжёлых нагрузок | Металлический шпунт с облицовкой природным или искусственным камнем, деревом, архитектурным бетоном; упрощённая анкеровка или свободно стоящая стенка (по расчёту СП 45.13330.2017) |
| Частный пруд, глубина до 2 м, слабые нагрузки, ограниченный бюджет, эстетика | Композитный или деревянный шпунт, погружение вибромолотом или вручную, без анкеровки при благоприятных грунтах |
| Канал или водоотвод, переменный уровень воды, риск фильтрации и размыва откосов | Металлический шпунт с плотными замковыми соединениями, погружение на глубину ниже дна канала для отсечки фильтрации (расчёт по СП 45.13330.2017) |
| Берег водохранилища, волновая нагрузка, высота стенки 3–5 м, возможность размыва основания | Металлический корытный шпунт, анкерные сваи, защита от волнового воздействия и размыва (каменная наброска, бетонный фартук у подножия), расчёт волновых нагрузок по СП 38.13330.2018 |
Важно: выбор конструкции в каждом конкретном случае выполняется проектной организацией на основании инженерно-геологических изысканий, гидрологических данных и расчёта по действующим сводам правил.
Этапы устройства шпунтовой стенки у воды
- Инженерные изыскания
Определение типа грунта, послойное строение основания, уровня грунтовых вод, глубины залегания плотных слоёв. Выполняются бурение инженерно-геологических скважин, статическое и динамическое зондирование, отбор проб для лабораторных испытаний (определение физико-механических характеристик грунтов).
- Проектирование
Расчёт несущей способности шпунтовой стенки, выбор типа профиля (металлический, композитный, деревянный), определение схемы анкеровки или распорной системы, глубины погружения шпунта. Учитываются нормативные нагрузки (активное давление грунта, гидростатическое давление воды, швартовые усилия, волновые воздействия), коэффициенты запаса по СП 58.13330.2019, класс капитальности сооружения.
- Подготовка площадки
Расчистка береговой полосы от растительности, мусора, препятствий. Устройство временных подъездных путей для строительной техники и завоза материалов. Геодезическая разбивка оси шпунтовой стенки по СП 126.13330.2017. При необходимости — временное понижение уровня воды (отсыпка перемычек, откачка).
- Погружение шпунта
Забивка вибропогружателем (наиболее распространённый метод), вдавливание статической гидравлической установкой (для условий с ограничениями по вибрации), реже — забивка дизель-молотом или завинчивание (для винтовых профилей). Контроль вертикальности погружения геодезическими приборами, контроль плотности сопряжения замковых соединений.
- Устройство анкеровки
Монтаж распределительного бруса (верхнего пояса), установка анкерных свай или тяг, монтаж анкерных плит. Натяжение анкерной системы домкратами до расчётных усилий. Проверка напряжений динамометрами или тензодатчиками.
- Обратная засыпка
Послойное заполнение пазухи за шпунтовой стенкой песком, песчано-гравийной смесью или щебнем с послойным уплотнением (коэффициент уплотнения не менее 0,95). Устройство дренажной системы для отвода фильтрационных вод и снижения гидростатического давления на стенку.
- Отделка и благоустройство
Для набережных: облицовка надводной части (природный или искусственный камень, деревянные элементы, архитектурный бетон), устройство настилов, ограждений, освещения, элементов благоустройства. Для причалов: нанесение антикоррозионных покрытий на надводную часть металла, установка швартовых устройств, отбойных брусьев, причальной мебели.
Нормативная база для проектирования берегоукрепления
При разработке проектов шпунтовых берегоукреплений руководствуются актуальными сводами правил, государственными стандартами и отраслевыми документами:
СП 58.13330.2019 «Гидротехнические сооружения. Основные положения»
Актуализированная редакция СНиП 33-01-2003. Базовый документ для всех гидротехнических сооружений. Устанавливает классы капитальности сооружений (I–IV класс), нормативные сроки службы (для I класса — 100 лет, II класса — 50 лет), коэффициенты надёжности по ответственности, требования к изысканиям и проектированию.
СП 287.1325800.2016 «Сооружения портовые. Правила проектирования»
Основной современный документ по проектированию причальных сооружений, включая шпунтовые стенки. Регламентирует расчёт швартовых нагрузок, ударных воздействий от судов, анкерных систем, проверку устойчивости и несущей способности шпунтовых ограждений.
СП 38.13330.2018 «Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)»
Актуализированная редакция СНиП 2.06.04-82. Устанавливает методики расчёта волновых нагрузок, ледовых воздействий, швартовных усилий от судов различных типов, ударных нагрузок при швартовке. Применяется для проектирования причальных стенок и набережных в акваториях с волновым режимом.
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
Актуализированная редакция СНиП 3.02.01-87. Содержит методики расчёта устойчивости шпунтовых стенок методом предельного равновесия, определения активного и пассивного давления грунта, глубины заделки шпунта в грунт, расчёта анкерных устройств.
СП 101.13330.2012 «Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения»
Актуализированная редакция СНиП 2.06.07-87. Регламентирует проектирование подпорных стенок (в том числе шпунтовых), расчёт устойчивости, проверку на сдвиг и опрокидывание, требования к дренажу и водоотводу.
СП 22.13330.2016 «Основания зданий и сооружений»
Актуализированная редакция СНиП 2.02.01-83. Содержит методики расчёта несущей способности грунтов оснований, определения деформаций, расчёта на слабых и водонасыщенных грунтах.
СП 28.13330.2017 «Защита строительных конструкций от коррозии»
Актуализированная редакция СНиП 2.03.11-85. Устанавливает требования к антикоррозионной защите стальных конструкций в различных средах (пресная вода, морская вода, агрессивные промышленные среды), нормы по катодной защите, защитным покрытиям, конструктивным мероприятиям.
ГОСТ Р 56702-2015 «Шпунт стальной. Технические условия»
Устанавливает технические требования к стальным шпунтовым профилям: типы профилей (корытные, зетовые, плоские), геометрические параметры, требования к замковым соединениям, допуски на изготовление, маркировку, правила приёмки и испытаний.
ГОСТ 27772-2015 «Прокат для строительных стальных конструкций. Общие технические условия»
Определяет марки стали для изготовления шпунтовых профилей (С245, С255, С345, С375), требования к химическому составу, механическим свойствам, качеству поверхности проката.
СП 126.13330.2017 «Геодезические работы в строительстве»
Актуализированная редакция СНиП 3.01.03-84. Устанавливает требования к точности геодезических разбивочных работ, контролю положения конструкций, исполнительным съёмкам.
Эти документы задают коэффициенты безопасности, допустимые деформации, методики расчёта устойчивости и несущей способности шпунтовых ограждений. Проектирование ведётся с учётом климатических условий, сейсмичности, категории ответственности объекта по ГОСТ Р 54257-2010.
Какие ошибки чаще всего допускают при берегоукреплении шпунтом
- Недостаточная глубина погружения шпунта
Шпунт не достигает плотных грунтовых слоёв или заглублён недостаточно для обеспечения устойчивости. Последствия: потеря устойчивости стенки, крен, осадки, разрушение замковых соединений. Глубина погружения определяется расчётом по СП 45.13330.2017 или СП 101.13330.2012 методом предельного равновесия с учётом активного и пассивного давления грунта.
- Отсутствие или недостаточная анкеровка
При высоких грунтовых давлениях и отсутствии или слабой анкерной системе стенка выдавливается грунтом и водой, замки расходятся, возможно обрушение конструкции. Необходимость анкеровки, тип и параметры анкерных устройств определяются проектом по СП 287.1325800.2016 или СП 101.13330.2012.
- Игнорирование дренажа за шпунтовой стенкой
Скопление воды в пазухе за стенкой увеличивает гидростатическое давление на конструкцию, ускоряет коррозию металла, провоцирует суффозионные процессы (вынос мелких частиц грунта). Необходимо устройство дренажной системы (пристенный дренаж, дренажные воронки, отводящие трубопроводы) по СП 104.13330.2016.
- Неправильный выбор профиля шпунта
Использование облегчённых профилей на объектах с высокими нагрузками (причалы, портовые сооружения) приводит к чрезмерным прогибам, деформациям, разрушению замков. Выбор профиля должен основываться на расчёте по действующим нормам с учётом всех нагрузок и воздействий.
- Некачественный монтаж замковых соединений
Неплотное сопряжение профилей при погружении, отклонение от вертикали, попадание грунта в замки вызывает фильтрацию воды и грунта через ограждение, потерю несущей способности стенки. Требуется строгий геодезический контроль вертикальности погружения и визуальный контроль качества замыкания замков.
Долговечность шпунтовой стенки у воды и способы её продления
Долговечность шпунтового берегоукрепления определяется классом капитальности сооружения по СП 58.13330.2019 и зависит от материала, условий эксплуатации, качества антикоррозионной защиты:
Металлический шпунт. Нормативный срок службы определяется классом сооружения: для I класса капитальности — 100 лет, для II класса — 50 лет. Фактический срок службы зависит от скорости коррозии, которая максимальна в зоне переменного смачивания (приливно-отливная зона, зона колебания уровня воды). В пресной воде скорость коррозии обычно принимается 0,01–0,03 мм/год, в морской воде — до 0,08 мм/год и выше. Для обеспечения нормативного срока службы в проекте предусматривается припуск на коррозию (увеличение толщины стенки профиля) или применяются средства антикоррозионной защиты по СП 28.13330.2017.
Композитный шпунт. Заявленный производителями срок службы — 30–50 лет. Устойчив к коррозии, но менее прочен при ударных нагрузках. Российских стандартов на композитный шпунт не существует, характеристики определяются техническими условиями производителя.
Деревянный шпунт. Срок службы зависит от породы древесины и зоны эксплуатации. В постоянно погружённом состоянии (под водой, без доступа кислорода) древесина может сохраняться десятилетиями и более. В зоне переменного смачивания — наиболее агрессивной среде — срок службы составляет ориентировочно 15–25 лет при условии качественной обработки антисептиками и биозащитными составами.
Способы продления срока эксплуатации
- Регулярный визуальный осмотр конструкции (не реже 1 раза в год для сооружений I–II класса)
- Инструментальный контроль состояния замковых соединений, измерение остаточной толщины металла ультразвуковыми толщиномерами
- Контроль работы систем катодной защиты (для морских сооружений и агрессивных сред)
- Своевременный ремонт локальных повреждений (сварка трещин, замена разрушенных элементов)
- Обновление защитных покрытий в надводной зоне (антикоррозионные краски, покрытия)
- Контроль работы дренажной системы, очистка дренажей от заиливания
В зоне переменного уровня воды коррозия протекает наиболее интенсивно — здесь целесообразны усиленные защитные покрытия (эпоксидные, полиуретановые), катодная защита или применение коррозионностойких сплавов (нержавеющая сталь) для ответственных участков.
Заключение
Выбор конструкции берегоукрепления шпунтом определяется типом объекта, нагрузками, грунтовыми и гидрологическими условиями, бюджетом проекта. Причальные стенки требуют металлических профилей с высокой несущей способностью и надёжной анкеровкой по расчёту СП 287.1325800.2016, городские набережные — сочетания прочности с эстетикой и интеграцией в городскую среду, частные пруды — облегчённых решений с простым монтажом и умеренной стоимостью.
Соблюдение норм проектирования (СП 58.13330.2019, СП 45.13330.2017, СП 101.13330.2012, СП 38.13330.2018), применение актуальных стандартов на материалы (ГОСТ Р 56702-2015, ГОСТ 27772-2015), качественное выполнение работ и своевременное обслуживание конструкций обеспечивают долговечность берегоукрепления и безопасную эксплуатацию береговой зоны на протяжении нормативного срока службы сооружения.
Если вам требуется профессиональный расчёт и монтаж шпунтового берегоукрепления под конкретные условия вашего объекта — обратитесь к специалистам для получения технического решения и коммерческого предложения.
Часто задаваемые вопросы
-
Можно ли использовать шпунт для берегоукрепления реки с сильным течением?
Да, металлический шпунт выдерживает размывающее действие течения. Для защиты от подмыва основания шпунт заглубляют ниже дна реки на расчётную глубину (определяется по СП 101.13330.2012 с учётом скорости течения и размывающей способности потока). Перед подошвой стенки устраивают каменную наброску, бетонный фартук или применяют другие методы крепления дна для предотвращения локального размыва.
-
Нужно ли разрешение на берегоукрепление частного пруда шпунтом?
Правовой режим работ определяется Водным кодексом Российской Федерации (Федеральный закон от 03.06.2006 № 74-ФЗ). Если пруд расположен в границах частного земельного участка и находится в собственности владельца участка (ст. 8 ВК РФ), работы по берегоукреплению могут выполняться без специального разрешения при условии, что они не затрагивают водные объекты общего пользования и не нарушают права третьих лиц. Однако если пруд связан с водными объектами общего пользования, находится в водоохранной зоне или работы влияют на режим водного объекта, требуется согласование с территориальными органами Росводресурсов и Росприроднадзора. Рекомендуется предварительная консультация с специалистами по водному законодательству.
-
Чем отличается причальная стенка из шпунта от стенки на сваях?
Шпунтовая стенка образует сплошной барьер из взаимосвязанных замками профилей, который препятствует размыву грунта, фильтрации воды и обеспечивает высокую жёсткость конструкции. Свайная причальная стенка представляет собой ряд отдельных свай (железобетонных, стальных) с верхней обвязкой и облицовкой (часто железобетонными плитами или шпунтом-заполнителем между сваями). Свайная конструкция обычно дешевле, но требует дополнительных мер против размыва грунта между сваями, имеет меньшую жёсткость. Выбор типа конструкции выполняется на основании технико-экономического сравнения вариантов и условий площадки.
-
Какой шпунт лучше для набережной в городе — металлический или композитный?
Металлический шпунт (сталь по ГОСТ Р 56702-2015) надёжнее при высоких нагрузках, имеет больший нормативный срок службы при правильной антикоррозионной защите, лучше изучен и регламентирован российскими нормами. Композитный шпунт подходит для лёгких набережных в парковых зонах, не подвержен коррозии, эстетичен, но обычно дороже, менее устойчив к ударным воздействиям, не имеет российских стандартов (характеристики по ТУ производителя). Окончательный выбор определяется расчётом нагрузок, условиями эксплуатации и бюджетом проекта.
-
Как защитить металлический шпунт от коррозии в морской воде?
Применяют комплекс мер по СП 28.13330.2017: катодную защиту (протекторные аноды из цинка, алюминия или магния либо станции катодной защиты с внешним источником тока), защитные покрытия (эпоксидные, полиуретановые, битумно-полимерные) для надводной и подводной зон, конструктивные мероприятия (увеличение толщины стенки профиля с учётом коррозионного припуска на весь срок службы). Для особо ответственных участков (зона переменного смачивания) возможно применение коррозионностойких сталей.
-
Можно ли установить шпунт зимой при минусовой температуре?
Да, погружение шпунта (забивка, вибропогружение, вдавливание) возможно при отрицательных температурах. Промёрзший грунт усложняет погружение, требуется более мощное оборудование (вибропогружатели большей массы и амплитуды), возможно предварительное рыхление мёрзлого слоя. Сам металлический шпунт и замковые соединения не страдают от низких температур при соблюдении технологии. Ограничения могут касаться бетонных работ (устройство анкерных плит, обвязочных балок), которые при температуре ниже -15°C требуют специальных мероприятий (прогрев, противоморозные добавки).
-
Сколько времени занимает монтаж шпунтовой стенки для берегоукрепления пруда площадью 1000 м²?
При периметре около 120 метров и использовании облегчённого профиля (композитного или металлического с малым моментом сопротивления) монтаж занимает ориентировочно 5–10 рабочих дней при благоприятных условиях. Срок включает подготовку площадки, погружение шпунта, обратную засыпку пазух. Фактическая продолжительность зависит от грунтовых условий (рыхлые пески — быстрее, плотные глины или включения — медленнее), доступности техники (малогабаритная техника работает медленнее тяжёлой), погодных условий и квалификации персонала.
