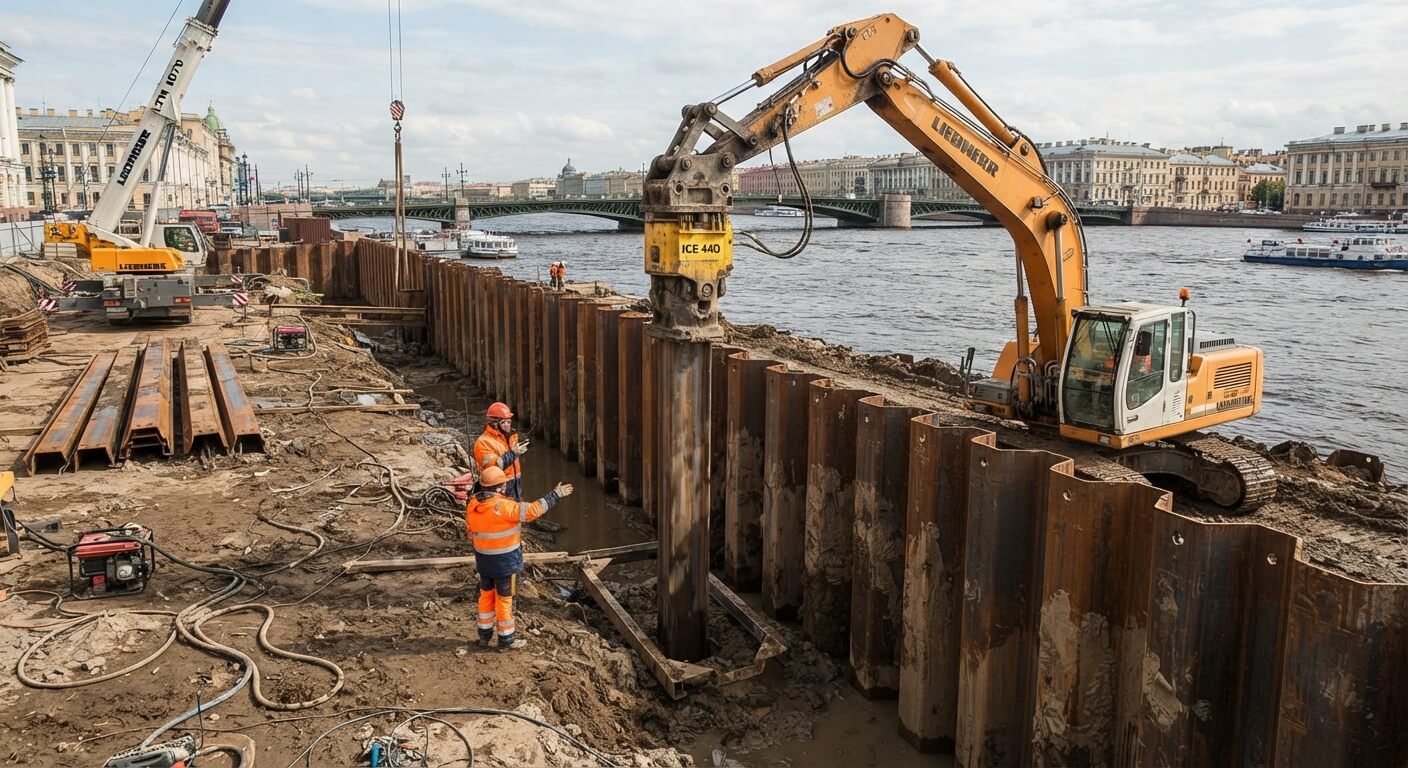

Выход шпунта из замка — ситуация, когда гребень профиля выходит из паза соседнего шпунта в процессе погружения, нарушая сплошность стенки. Основные причины: отклонение профиля от вертикали более 2% от глубины погружения, деформация замка при ударе о препятствие, неправильная центровка, заклинивание грунта в замке, избыточное усилие вибропогружателя или молота. Решение зависит от глубины погружения и технической возможности извлечения профиля. Профилактика включает контроль вертикальности каждые 2–3 метра, смазку замков, использование направляющих рам и плавное увеличение усилия погружения.
Почему шпунт выходит из замка при погружении
Отклонение от вертикали
Наиболее частая причина расхождения замков. При погружении профиль отклоняется от вертикальной оси из-за неравномерного сопротивления грунта, неправильной установки вибропогружателя, асимметричной нагрузки. Согласно СП 45.13330.2017, допустимое отклонение составляет не более 2% от глубины погружения. На глубине 10 метров это соответствует 20 см. Превышение допустимых отклонений создаёт боковое усилие, выдавливающее гребень из паза. Критичны первые 3–5 метров погружения: если профиль отклонился от оси на этом этапе, на большей глубине выход из замка становится неизбежным.
Деформация замка
Удар профиля о валун, плотную прослойку грунта, подземную конструкцию деформирует гребень или паз замка. Деформированный замок не входит в соседний профиль или выходит из него при дальнейшем погружении. Особенно уязвимы облегчённые профили (например, JU 180 с толщиной стенки 6–7 мм) в грунтах с крупнообломочными включениями. Усиленные профили типа JU 210 с толщиной стенки до 8 мм более устойчивы к локальным ударным нагрузкам, но также подвержены деформации при встрече с крупными препятствиями.
Заклинивание грунта в замке
Грунт (песок, глина, гравий) попадает в паз замка при погружении, препятствует плотному входу гребня. При дальнейшем погружении грунт уплотняется, выдавливает гребень из паза. Риск выше в рыхлых несвязных грунтах (пески, супеси) и при отсутствии предварительной смазки замков. Смазка (графитовая, техническое масло) создаёт барьер, снижающий трение и препятствующий заклиниванию.
Избыточное усилие погружения
Слишком мощный вибропогружатель или высокая энергия удара молота создают вертикальное усилие, превышающее прочность замкового соединения. Гребень выскакивает из паза под действием вертикальной составляющей силы. Это критично при погружении в плотные грунты, когда оператор увеличивает мощность для ускорения работы. Подбор оборудования должен соответствовать типу профиля и грунтовым условиям согласно требованиям СП 45.13330.2017.
Износ или низкое качество замка
Изношенный замок (после нескольких циклов использования) имеет увеличенные зазоры, сниженную жёсткость, локальные деформации. Профиль с изношенным замком легче выходит из соединения. Также проблемы возникают при использовании шпунта с отклонениями геометрии замка от технических условий (ТУ 14-3-1323-84, ГОСТ 380-2005). Перед повторным использованием шпунта необходима проверка геометрии замка и при необходимости — правка гидравлическим прессом.
Как определить, что шпунт вышел из замка
Признаки расхождения замков в процессе погружения:
- Увеличение зазора между профилями — визуально видимая щель между соседними шпунтами в верхней части, которая расширяется по мере погружения.
- Изменение звука при вибропогружении — резонанс, дребезжание, снижение сопротивления грунта (профиль идёт легче, чем должен).
- Отклонение от вертикали — верхняя часть профиля отклоняется в сторону от линии ограждения.
- Невозможность достижения проектной отметки — профиль останавливается на глубине меньше расчётной, дальнейшее погружение вызывает выпучивание или крен.
- Видимое расхождение замков — гребень частично виден снаружи паза, замок разомкнут в нижней или средней части.
Контроль проводится визуально в процессе погружения, теодолитом или лазерным нивелиром каждые 2–3 метра глубины (СП 45.13330.2017, п. 8.7.4), щупом при остановках для проверки плотности замка.
Что делать, если шпунт вышел из замка
Примечание: указанные границы глубин являются ориентировочными и выбираются проектировщиком индивидуально в зависимости от грунтовых условий, типа профиля и технических возможностей.
При выходе в верхней части (глубина ориентировочно 0–3 метра)
- Остановка погружения — немедленное прекращение работы вибропогружателя или молота.
- Извлечение профиля — виброметодом или статическим выдёргиванием поднимают профиль на поверхность.
- Осмотр и очистка замка — проверка гребня и паза на деформации, трещины, удаление грунта, смазка замка.
- Корректировка центровки — профиль устанавливают строго вертикально, проверяют совмещение гребня с пазом соседнего шпунта.
- Повторное погружение — с пониженной мощностью оборудования, контролем вертикальности каждый метр, плавным увеличением усилия.
При выходе на средней глубине (ориентировочно 3–8 метров)
- Попытка возврата в замок — вибрацией малой амплитуды или вращением профиля вокруг оси пытаются вернуть гребень в паз.
- Установка промежуточного профиля — если вернуть не удаётся, между расходящимися профилями погружают дополнительный (более узкий или короткий) шпунт, который соединяется с обоими.
- Сварка замков — если расхождение небольшое (зазор до 5–10 см), замки сваривают по всей доступной длине, обеспечивая жёсткость соединения.
- Установка накладных элементов — стальные пластины привариваются снаружи к обоим профилям, перекрывая зазор и восстанавливая сплошность стенки.
При выходе на большой глубине (ориентировочно более 8–10 метров)
- Извлечение профиля — если технически возможно (не заклинен, доступно мощное оборудование), профиль извлекают, очищают, погружают заново.
- Установка второго ряда шпунта — если извлечение невозможно, устанавливают дополнительный ряд шпунта снаружи или изнутри котлована, перекрывая зону расхождения.
- Инъекционная герметизация — если функция ограждения сохранена (профили держат грунт), но есть фильтрация через зазор, выполняют инъекцию герметизирующих составов (полиуретановые смолы, цементные растворы).
- Корректировка проекта — усиление анкеровки в зоне расхождения, установка дополнительных распорок, пересмотр глубины разработки котлована.
Как предотвратить выход шпунта из замка
Подготовка к погружению
- Осмотр замков — проверка гребня и паза на отсутствие деформаций, трещин, коррозии перед началом работ.
- Смазка замков — графитовые смазки, технические масла снижают трение, предотвращают заклинивание грунта, облегчают центровку.
- Разметка оси ограждения — точная разбивка линии стенки, установка маяков для контроля вертикальности каждого профиля.
- Подбор оборудования — мощность вибропогружателя или энергия молота должны соответствовать профилю и грунту (не быть избыточными).
В процессе погружения
- Тщательная центровка — гребень точно совмещают с пазом соседнего профиля до начала погружения, проверяют вертикальность в двух плоскостях.
- Контроль вертикальности — теодолитом или лазерным нивелиром каждые 2–3 метра глубины, при отклонении более допустимого (СП 45.13330.2017 — 2% длины сваи) — корректировка.
- Плавное увеличение усилия — начинают с малой мощности, постепенно увеличивают по мере заглубления, избегая резких ударов.
- Использование направляющих рам — металлические рамы, установленные на ранее погружённых профилях, фиксируют новый профиль, предотвращают отклонение.
- Контроль плотности замка — щупом проверяют зазор между профилями в доступной части, при увеличении зазора — остановка и корректировка.
Технологические решения
- Лидерное бурение — в плотных грунтах предварительно бурят скважину меньшего диаметра, снижая сопротивление при погружении шпунта (СП 24.13330.2011, п. 6.6.7).
- Подмыв грунта — подача воды под давлением к наконечнику шпунта разжижает грунт, снижает усилие погружения и риск отклонения (СП 45.13330.2017, п. 8.3.14).
- Поэтапное погружение — шпунт погружают на 3–5 метров, проверяют замок, затем продолжают. При признаках расхождения — корректировка до погружения на большую глубину.
- Применение профилей с усиленными замками — профили с замком типа Omega или кулачковым соединением менее подвержены расхождению. Например, профили JU 210 имеют более жёсткое замковое соединение по сравнению с облегчёнными профилями JU 180.
Какие последствия вызывает выход шпунта из замка
- Потеря водонепроницаемости — через зазор между профилями фильтруется вода, выпирает грунт, увеличивается приток в котлован.
- Снижение жёсткости стенки — нарушение замкового соединения уменьшает общую жёсткость ограждения, возможны прогибы, деформации.
- Осыпание грунта в котлован — грунт проникает через зазор, загрязняет котлован, вызывает осадку за стенкой.
- Риск обрушения стенки — при значительном расхождении замков и отсутствии корректировки возможно обрушение участка ограждения.
- Увеличение стоимости и сроков — устранение расхождения (извлечение, установка дополнительных профилей, сварка) увеличивает затраты и сроки работ.
- Невозможность повторного использования шпунта — профили с деформированными замками, сварными соединениями непригодны для повторного применения.
Методы устранения расхождения замков в зависимости от ситуации
| Ситуация | Метод решения |
|---|---|
| Расхождение в верхней части, глубина погружения ориентировочно до 3 м, профиль не заклинен | Извлечение, очистка замка, повторное погружение с корректировкой центровки |
| Расхождение на глубине ориентировочно 5–8 м, зазор 5–15 см, извлечение затруднено | Установка промежуточного профиля между расходящимися, сварка замков по доступной длине |
| Расхождение на глубине более 10 м, зазор более 20 см, извлечение невозможно | Установка второго ряда шпунта снаружи или изнутри котлована, перекрывающего зону расхождения |
| Локальное расхождение, функция удержания грунта сохранена, но есть фильтрация | Инъекционная герметизация зазора полиуретановыми смолами, установка накладных пластин |
| Множественные расхождения, общая потеря жёсткости стенки | Усиление анкеровки, установка дополнительных распорок, пересмотр глубины котлована |
| Расхождение в критичной зоне (вблизи здания, коммуникаций) | Временная стабилизация распорками, устройство разгрузочных свай, консультация проектировщика |
Нормативная база по контролю качества погружения шпунта
Требования к качеству погружения шпунта, допустимым отклонениям от вертикали, контролю замковых соединений регламентируются следующими документами:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — устанавливает требования к проектированию и устройству шпунтовых ограждений, допустимые отклонения от вертикали (не более 2% от длины сваи), методы контроля, технологию погружения.
- СП 24.13330.2011 «Свайные фундаменты» — регламентирует методы погружения свай, включая вибропогружение, забивку, лидерное бурение, контроль качества работ.
- СП 43.13330.2012 «Сооружения промышленных предприятий» — содержит требования к шпунтовым ограждениям котлованов промышленных объектов.
- СП 291.1325800.2017 «Конструкции ограждения котлованов» — описывает методы расчёта шпунтовых стенок, проверку прочности замковых соединений, требования к мониторингу в процессе погружения.
- ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества» — регламентирует качество стали для изготовления шпунта.
- ГОСТ 19804.0-2012 «Сваи. Общие технические условия» — устанавливает общие требования к сваям, включая шпунтовые.
- ГОСТ Р 56844-2015 «Сваи стальные забивные плоского и коробчатого сечений» — регламентирует технические условия для стальных свай.
- ТУ 14-3-1323-84 «Шпунт стальной корытного профиля типа Ларсен» — технические условия на шпунтовые профили.
Эти документы задают критерии приёмки погружённого шпунта (вертикальность, глубина, плотность замков), методы устранения дефектов, требования к технологии погружения.
Заключение
Выход шпунта из замка при погружении — серьёзная технологическая проблема, требующая немедленной остановки работ и квалифицированного решения. Основные причины — отклонение от вертикали более 2% (допуск по СП 45.13330.2017), деформация замка, заклинивание грунта, избыточное усилие погружения. Профилактика включает тщательную центровку, контроль вертикальности каждые 2–3 метра, смазку замков, использование направляющих рам, плавное увеличение усилия. При расхождении в верхней части (ориентировочно до 3 м) эффективно извлечение и повторное погружение. На средних и больших глубинах применяют установку промежуточных профилей, сварку замков, второй ряд шпунта, инъекционную герметизацию. Выбор метода устранения определяется проектировщиком индивидуально для каждого случая. Грамотная технология погружения, квалифицированный персонал, качественное оборудование и материалы минимизируют риск расхождения замков и обеспечивают надёжность шпунтовых ограждений.
Если на вашем объекте возникла проблема расхождения замков шпунта или требуется консультация по технологии погружения — обратитесь к опытным специалистам для диагностики ситуации и разработки решения.
Часто задаваемые вопросы
-
Что делать, если шпунт вышел из замка на глубине 7 метров?
Попытайтесь вернуть профиль в замок вибрацией малой амплитуды или вращением. Если не удаётся — установите промежуточный профиль между расходящимися или сварите замки по доступной длине. При зазоре более 15–20 см рассмотрите установку второго ряда шпунта или усиление анкеровки. Решение принимается проектировщиком индивидуально.
-
Можно ли продолжать погружение, если замок начал расходиться?
Нет, продолжение погружения усугубит расхождение, может привести к полному выходу из замка и невозможности корректировки. Остановите работу, выясните причину (отклонение от вертикали, деформация замка), устраните её, затем продолжайте с усиленным контролем.
-
Как часто нужно контролировать вертикальность при погружении шпунта?
Согласно СП 45.13330.2017, контроль положения свай проводится в процессе погружения геодезическими методами. Рекомендуется проверка каждые 2–3 метра глубины теодолитом или лазерным нивелиром. В сложных грунтах (неоднородных, с включениями) — каждый метр. Визуальный контроль зазора между профилями — постоянно в процессе погружения.
-
Какое отклонение от вертикали допустимо при погружении шпунта?
Согласно СП 45.13330.2017, допустимое отклонение от вертикали для шпунтовых свай составляет не более 2% от длины сваи. На глубине 10 метров это соответствует 20 см. При превышении этих значений высок риск выхода из замка, требуется корректировка.
-
Поможет ли смазка замков предотвратить расхождение?
Да, смазка (графитовая, техническое масло) снижает трение, предотвращает заклинивание грунта в замке, облегчает центровку и погружение. Это стандартная технологическая практика, рекомендуемая для всех типов грунтов, особенно для рыхлых песков и глин с высоким содержанием влаги.
-
Можно ли использовать шпунт с деформированным замком повторно?
Только после правки замка гидравлическим прессом и проверки геометрии. Если деформация значительная или есть трещины — профиль непригоден для повторного использования, так как риск повторного расхождения очень высок. Решение принимается на основании дефектовки.
-
В чём разница между профилями JU 180 и JU 210 при риске выхода из замка?
JU 210 имеет большую толщину стенки (до 8 мм против 6–7 мм у JU 180) и более жёсткое замковое соединение, что снижает риск деформации замка при ударах о препятствия. Однако оба профиля требуют соблюдения технологии погружения и контроля вертикальности для предотвращения расхождения.
