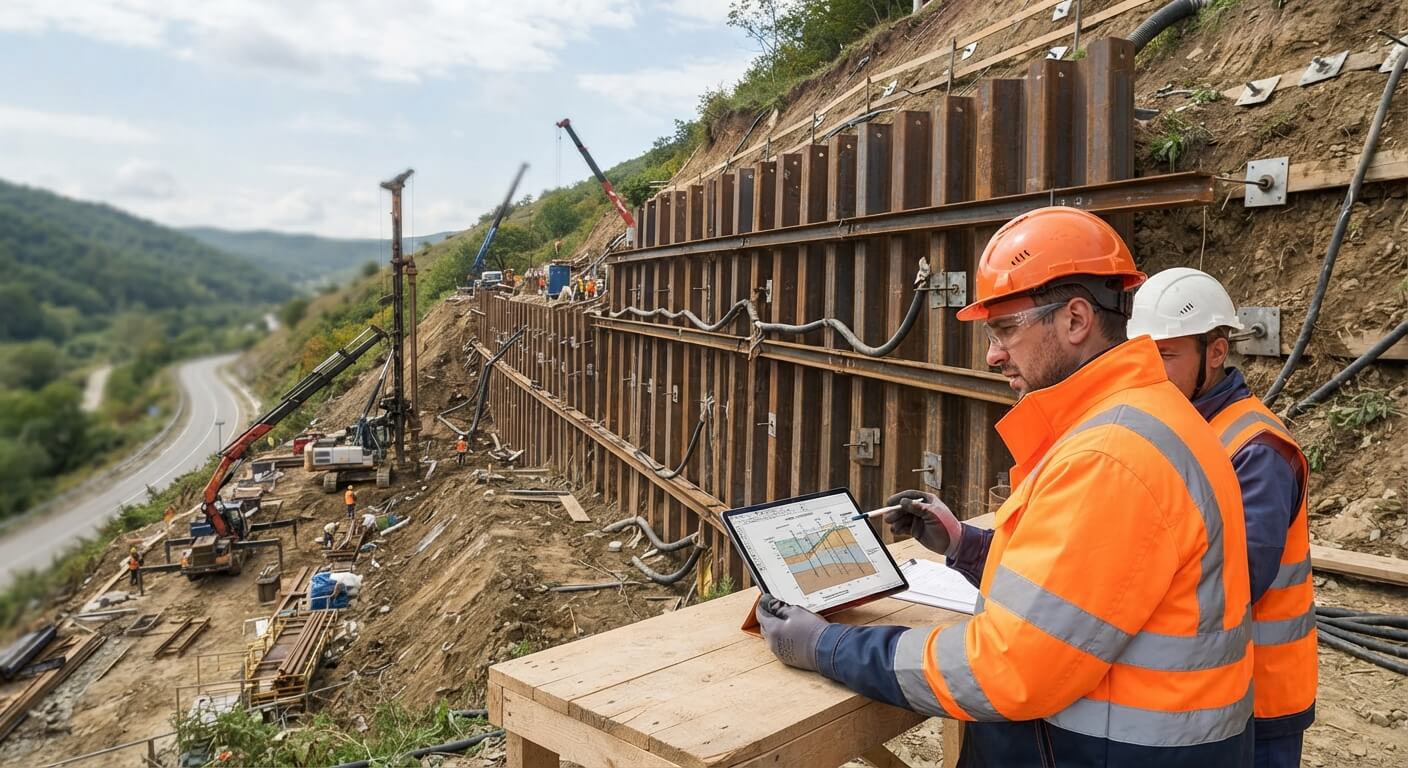

Шпунтовые ограждения стабилизируют склоны и предотвращают оползни, когда грунт смещается под действием гравитации, фильтрационных сил и нагрузок. Шпунтовая стенка образует жёсткую вертикальную конструкцию, передающую давление грунта на устойчивые слои через заглубленную часть и анкеры. Технология эффективна на крутых откосах, в обводнённых и слабых грунтах, при ограниченной территории. Выбор шпунта, глубины погружения и схемы крепления определяется расчётом по СП 45.13330.2017, СП 116.13330.2012. Правильно выполненная система обеспечивает устойчивость на 25–70 лет.
Когда требуется укрепление склона шпунтовым ограждением
Крутизна откоса превышает угол естественного откоса
Для песков средней плотности угол естественного откоса составляет 28–35 градусов, для суглинков — 20–28 градусов. При превышении этих значений возникает риск оползня, особенно при инфильтрации осадков или подъёме грунтовых вод. Согласно СП 116.13330.2012 при превышении угла естественного откоса требуются противооползневые мероприятия.
Слабые или обводнённые грунты
- Глины и суглинки текучепластичной консистенции с показателем текучести более 0,5
- Торфяники с влажностью более 300 процентов и модулем деформации менее 2 МПа
- Насыпные грунты с низкой степенью уплотнения
- Водонасыщенные пылеватые пески и супеси
В таких грунтах традиционные откосы неустойчивы даже при пологом заложении.
Ограниченная территория
Отсутствие возможности устроить пологий откос заложением 1:1,5 – 1:3, близость существующих зданий, дорог, коммуникаций к бровке откоса, необходимость максимального использования территории в городской застройке.
Активные оползневые процессы
Грунт уже находится в состоянии смещения со скоростью от нескольких миллиметров до метров в год. Необходимо экстренное удержание массива для предотвращения разрушения зданий и сооружений. Согласно СП 116.13330.2012 на активных оползнях применяют удерживающие конструкции.
Береговые склоны водоёмов
Размыв волнами и течением усиливает оползневую опасность. Колебания уровня воды в водохранилищах вызывают циклы обводнения-осушения грунта, снижая его прочность.
Как работает шпунтовое ограждение против оползня
Механическое удержание грунтового массива
Шпунтовые профили, соединённые замками, образуют непрерывную стенку, препятствующую горизонтальному смещению грунта. Стенка воспринимает активное давление грунта, которое определяется по формулам СП 22.13330.2016.
Передача нагрузки на устойчивые слои грунта
Шпунт заглубляется ниже поверхности скольжения и опирается на устойчивые грунты. Заглубленная часть шпунта работает как свая на горизонтальную нагрузку, воспринимая пассивное сопротивление грунта со стороны устойчивого массива.
Противофильтрационный барьер
Замковые соединения шпунта при плотном смыкании создают практически водонепроницаемую стенку. Это снижает фильтрацию грунтовых вод к склону, уменьшает гидростатическое давление и дестабилизирующие силы.
Анкеровка в верхней части
Для шпунтовых стенок высотой более 3–4 метров применяют анкеровку: распределительный брус по верху шпунта соединяется анкерными тягами с грунтовыми анкерами, заглублёнными в устойчивый массив за пределами призмы обрушения. Анкеры воспринимают часть горизонтального давления грунта, разгружая шпунт.
Сравнение шпунтового укрепления с другими противооползневыми методами
| Параметр | Шпунтовое ограждение | Монолитная железобетонная стена | Габионные конструкции |
|---|---|---|---|
| Срок монтажа для откоса 50 м | 2–3 недели | 4–8 недель | 2–4 недели |
| Работа на слабых грунтах | Эффективна: шпунт прорезает слабые слои | Требует усиления основания | Малоэффективна |
| Глубина воздействия | До 15–20 м | До 3–5 м | До 2–3 м |
| Противофильтрационные свойства | Высокие: снижение фильтрации в 10–20 раз | Средние: требуется дренаж | Низкие: конструкция водопроницаема |
| Обратимость | Шпунт можно извлечь и использовать повторно | Демонтаж невозможен | Демонтаж трудоёмок |
| Стоимость для откоса H=6 м, длина 50 м | 3,5–6 млн руб. | 5–8 млн руб. | 2–4 млн руб. |
Шпунтовое ограждение оптимально при высоких откосах более 5 метров, слабых и обводнённых грунтах, необходимости быстрого монтажа, возможности повторного использования материалов.
Какие виды шпунта применяют для противооползневых работ
Металлический шпунт
Наиболее распространённое решение для укрепления склонов высотой от 3 до 15 метров. Стальные U-образные или Z-образные профили с замковыми соединениями.
Профили Ларсен II, III
- Момент сопротивления: 1800–2100 кубических сантиметров на метр
- Масса: 68–82 килограмма на метр
- Применение: откосы высотой до 4–5 метров в песках и супесях средней плотности
- Схема крепления: консольная без анкеров при высоте до 3 метров
Профили Ларсен IV, V
- Момент сопротивления: 2700–3500 кубических сантиметров на метр
- Масса: 82–95 килограммов на метр
- Применение: откосы высотой 6–10 метров в суглинках, обводнённых грунтах
- Схема крепления: один или два яруса анкеров
Профили Ларсен VI, VII
- Момент сопротивления: 4500–5500 кубических сантиметров на метр
- Масса: 112–132 килограмма на метр
- Применение: высокие откосы 10–15 метров, активные оползни
- Схема крепления: многоярусная анкеровка
Срок службы без антикоррозионной защиты в грунте составляет 25–40 лет. С горячим цинкованием — 50–70 лет. С дуплексной системой защиты — 80–100 лет при регулярном обслуживании.
Трубошпунт
Система из несущих стальных труб большого диаметра 530–1420 миллиметров и промежуточных шпунтовых профилей. Применяется для очень высоких откосов 12–20 метров, больших горизонтальных нагрузок, слабых грунтов. Несущая способность в 1,5–2 раза выше обычного шпунта, но стоимость на 40–60 процентов дороже.
Композитный шпунт
Профили из армированных стекловолокном полимеров. Применяется для небольших откосов высотой до 3–4 метров, условий с высокой химической агрессивностью. Срок службы 25–50 лет. Не подвержен коррозии, но имеет низкую несущую способность и высокую стоимость в 2–3 раза выше стального шпунта.
Этапы выполнения противооползневых работ со шпунтовым ограждением
Инженерно-геологические изыскания
Выполняются согласно СП 47.13330.2016. Включают бурение скважин с шагом 25–50 метров, отбор проб грунта для лабораторных испытаний, определение уровня грунтовых вод, выявление поверхности скольжения инклинометрическими наблюдениями или геофизическими методами. Срок выполнения: 3–4 недели.
Геотехнический расчёт шпунтового ограждения
Расчёт выполняется согласно СП 45.13330.2017 и СП 116.13330.2012. Определяется активное давление грунта на стенку, глубина заглубления шпунта, требуемый момент сопротивления профиля, усилие в анкерных тягах. Проверяется устойчивость системы с коэффициентом не менее 1,3.
Проектирование
Разработка проектной документации с чертежами, спецификациями материалов, технологической картой производства работ. Для объектов повышенной ответственности проект проходит государственную или негосударственную экспертизу. Срок: 2–8 недель в зависимости от сложности.
Подготовка площадки
Расчистка склона от растительности, устройство подъездных путей для копровой техники, геодезическая разбивка оси шпунтовой стенки, отвод поверхностных вод. Срок: 1 неделя.
Погружение шпунта
Основной метод — вибропогружение в песках, супесях, суглинках. Производительность: 15–40 погонных метров в смену при глубине 8–12 метров. Контроль вертикальности каждой шпунтины в двух плоскостях с допуском не более одного процента, проверка плотности замков. Срок для откоса 50 метров: 3–5 дней.
Устройство анкеровки
Монтаж распределительного бруса по верху шпунтовой стенки, устройство буроинъекционных или винтовых анкеров, монтаж анкерных тяг, натяжение до расчётного усилия. Шаг анкеров: 2–4 метра по длине стенки. Длина анкеров: выход за пределы призмы обрушения на 3–5 метров. Срок: 2–3 недели.
Дренаж и водоотвод
Устройство дренажной призмы из щебня фракции 20–40 миллиметров толщиной 0,5–1 метр за тыльной гранью шпунта. Укладка перфорированных труб диаметром 110–200 миллиметров с уклоном не менее 0,003. Отвод воды в ливневую канализацию или дренажные колодцы. Срок: 5–7 дней.
Обратная засыпка и уплотнение
Заполнение пазухи между шпунтовой стенкой и склоном дренирующим грунтом. Послойная отсыпка толщиной слоя 0,3–0,5 метра с уплотнением виброплитами. Коэффициент уплотнения не менее 0,95. Срок: 3–5 дней.
Мониторинг деформаций
Периодичность: ежедневно в первый месяц, еженедельно в течение первого года, ежемесячно в последующие годы. Контролируемые параметры: горизонтальные смещения верха шпунтовой стенки, осадки грунта, усилия в анкерных тягах, уровень грунтовых вод. Предельное горизонтальное смещение верха стенки: не более 0,5 процентов от высоты стенки.
Нужна ли анкеровка при укреплении откоса шпунтом
Необходимость анкеровки определяется расчётом устойчивости согласно СП 45.13330.2017.
Анкеровка обязательна:
- При высоте стенки более 3–4 метров: анкеровка снижает изгибающий момент в шпунте в 2–3 раза, позволяет применять более лёгкие профили
- На слабых и обводнённых грунтах: пассивное сопротивление грунта перед заглубленной частью шпунта недостаточно для обеспечения устойчивости
- При активных оползневых процессах: без анкеровки возможны опрокидывание стенки, выпор грунта
- Вблизи существующих зданий: анкеровка повышает жёсткость системы, снижает деформации в 1,5–2 раза
Можно обойтись без анкеровки:
На низких откосах высотой до 2–3 метров в плотных песках, суглинках твёрдой консистенции при заглублении шпунта на 0,6–0,7 высоты откоса и отсутствии близко расположенных зданий.
Типы анкерных элементов: грунтовые анкеры буроинъекционные или винтовые, анкерные сваи в слабых грунтах, распорные конструкции в узких котлованах.
Расчёт глубины погружения шпунта на склоне
Глубина погружения определяется из условий устойчивости и несущей способности согласно СП 45.13330.2017.
Основные требования:
- Ниже поверхности скольжения: шпунт должен пройти через подвижную зону и опереться на устойчивые слои. Глубина заглубления ниже подошвы оползня: не менее 3–5 метров
- Защемление в грунте: для консольных стенок без анкеровки требуется значительное заглубление для обеспечения момента сопротивления опрокидыванию
- Несущая способность основания: грунт перед заглубленной частью работает в условиях пассивного давления
- Гидрогеологические условия: при наличии напорных подземных вод шпунт заглубляют до водоупорного слоя
Типовые значения глубины заглубления:
| Высота откоса H, метры | Консольная стенка | С одним анкером | С двумя анкерами |
|---|---|---|---|
| 3 | 2–2,5 м (0,7–0,8H) | 1–1,5 м (0,3–0,5H) | — |
| 5 | 3,5–4 м (0,7–0,8H) | 1,5–2,5 м (0,3–0,5H) | 1–1,5 м (0,2–0,3H) |
| 8 | 6–7 м (0,75–0,9H) | 2,5–4 м (0,3–0,5H) | 1,5–2,5 м (0,2–0,3H) |
| 12 | Не рекомендуется | 4–6 м (0,3–0,5H) | 2,5–4 м (0,2–0,3H) |
Значения приведены для средних условий (супеси, суглинки средней плотности). Точные значения определяются расчётом для конкретных инженерно-геологических условий.
Типичные ошибки при противооползневых работах со шпунтом
Недостаточная глубина погружения
Шпунт не достигает устойчивых слоёв или не заглублён ниже поверхности скольжения. Последствия: потеря устойчивости системы, крен стенки на 5–15 градусов, продолжение смещений грунта со скоростью 10–50 миллиметров в год. Решение: детальные инженерно-геологические изыскания с определением поверхности скольжения, расчёт глубины заглубления с коэффициентом надёжности 1,2–1,4.
Отсутствие или неэффективность дренажа
Скопление воды за шпунтовой стенкой увеличивает гидростатическое давление на 30–50 процентов, снижает прочность грунта. Последствия: прогиб стенки на 50–150 миллиметров, разрыв анкерных тяг, фильтрационный вынос мелких частиц грунта, размыв подошвы откоса. Решение: устройство пристенного дренажа, отвод воды в ливневую канализацию, контроль эффективности замерами уровня грунтовых вод.
Слабая или неправильная анкеровка
Недостаточная длина анкеров, малое усилие натяжения, анкеры установлены в подвижной зоне. Последствия: горизонтальное смещение верха стенки на 100–300 миллиметров, прогиб, потеря устойчивости. Решение: расчёт длины анкеров с выходом за пределы призмы обрушения на 3–5 метров, натяжение анкерных тяг домкратами до расчётного усилия, инклинометрический контроль зоны установки анкеров.
Игнорирование мониторинга деформаций
Без наблюдения за деформациями невозможно вовремя выявить начало разрушения. Последствия: аварийное смещение стенки на 500–1000 миллиметров за короткий период, обрушение откоса, повреждение зданий. Решение: установка геодезических марок, периодические замеры, установка автоматических датчиков для объектов повышенной ответственности.
Неправильный выбор профиля шпунта
Лёгкий профиль на высоком откосе приводит к прогибу стенки на 150–300 миллиметров. Тяжёлый профиль на низком откосе — перерасход металла на 40–60 процентов. Решение: расчёт требуемого момента сопротивления профиля, выбор профиля с запасом 10–20 процентов, технико-экономическое сравнение вариантов.
Нарушение технологии погружения
Отклонение от вертикали более 1,5 процентов снижает жёсткость стенки на 20–30 процентов, расхождение замков приводит к снижению водонепроницаемости. Решение: геодезический контроль вертикальности каждой шпунтины, корректировка положения вибропогружателя при отклонении, проверка плотности замков.
Сколько времени занимают противооползневые работы со шпунтом
Типовые сроки для откоса длиной 50 метров, высотой 6 метров:
- Инженерно-геологические изыскания: 3–4 недели (полевые работы, лабораторные испытания, обработка результатов)
- Проектирование: 2–3 недели для небольших объектов, 6–8 недель для крупных и сложных. Прохождение государственной экспертизы: дополнительно 4–6 недель
- Мобилизация техники и подготовка площадки: 1 неделя
- Погружение шпунта: 3–5 дней (производительность вибропогружения 20–40 погонных метров в смену)
- Анкеровка: 2–3 недели (бурение скважин, установка арматуры, твердение раствора, монтаж тяг)
- Дренаж и водоотвод: 5–7 дней
- Обратная засыпка и благоустройство: 3–5 дней
Общая продолжительность работ без экспертизы проекта: 8–12 недель (2–3 месяца)
При активном оползне с угрозой разрушения зданий возможно ускоренное выполнение в аварийном режиме: экспресс-изыскания, упрощённый проект, круглосуточная работа копровых установок, временная анкеровка. Итого: 2–3 недели.
Заключение
Шпунтовое укрепление — эффективный и надёжный метод остановки оползневых процессов и стабилизации склонов на расчётный срок службы 25–70 лет в зависимости от условий эксплуатации и применённой антикоррозионной защиты. Технология позволяет работать на сложных инженерно-геологических условиях (слабые водонасыщенные грунты, активные оползни), в стеснённых городских условиях, с минимальным воздействием на окружающую застройку.
Успех противооползневых мероприятий зависит от качества инженерно-геологических изысканий с определением поверхности скольжения инклинометрическими наблюдениями, правильного геотехнического расчёта по методикам СП 45.13330.2017 и СП 116.13330.2012 с учётом коэффициентов надёжности 1,2–1,4 и устойчивости не менее 1,3, обоснованного выбора профиля шпунта, схемы крепления, глубины заглубления, соблюдения технологии погружения с контролем вертикальности плюс-минус один процент.
Грамотно выполненная система с анкеровкой буроинъекционными или винтовыми анкерами и эффективным дренажом обеспечивает безопасность территории, предотвращает разрушение зданий и сооружений, сохраняет инфраструктуру от последствий оползневых процессов.
Часто задаваемые вопросы
-
Можно ли остановить уже начавшийся оползень шпунтом?
Да, шпунтовое ограждение эффективно останавливает активные оползни при условии правильного проектирования и выполнения работ. Шпунт погружают в подножии оползневого массива или в зоне отрыва, создавая жёсткий упор. Обязательные условия: детальные инженерно-геологические изыскания с определением поверхности скольжения инклинометрией, заглубление шпунта ниже поверхности скольжения на 3–5 метров, анкеровка в верхней части, дренаж для снижения порового давления. При скорости смещения 10–50 миллиметров в месяц остановка происходит в течение 1–3 месяцев, полная стабилизация — через 6–12 месяцев.
-
Какой шпунт выбрать для склона высотой 8 метров на глинистых грунтах?
Рекомендуется металлический шпунт Ларсен четвёртый или пятый с моментом сопротивления 2700–3500 кубических сантиметров на метр с обязательной анкеровкой. Глинистые грунты создают высокое боковое давление. Схема крепления: один ярус анкеров на глубине 2,5–3 метра от верха стенки, шаг анкеров 2,5–3 метра, длина анкеров 10–12 метров, буроинъекционный тип. Глубина заглубления: 3–4 метра ниже подошвы откоса. Дренаж обязателен: дренажная призма из щебня толщиной 0,8–1 метр, дрены диаметром 160 миллиметров с уклоном 0,003. Стоимость для откоса длиной 50 метров, высотой 8 метров: 5,5–8 миллионов рублей.
-
Нужно ли делать дренаж при укреплении откоса шпунтом?
Да, дренаж обязателен при наличии грунтовых вод или атмосферных осадков. Скопление воды за шпунтом создаёт гидростатическое давление, увеличивающее суммарное давление на стенку на 30–50 процентов. Обводнение снижает угол внутреннего трения на 3–5 градусов и сцепление на 20–30 процентов. Фильтрация воды через грунт выносит мелкие частицы, образуя пустоты и просадки до 50–100 миллиметров. Выход фильтрационного потока в подножии склона создаёт родники, размывающие грунт. Пристенный дренаж обязателен для всех шпунтовых ограждений: дренажная призма из щебня толщиной 0,5–1 метр, перфорированные трубы диаметром 110–200 миллиметров с уклоном не менее 0,003, отвод в ливневую канализацию. Стоимость дренажа: 800–1500 рублей за погонный метр откоса.
-
Сколько служит шпунтовое укрепление склона?
Срок службы зависит от материала шпунта и антикоррозионной защиты. Металлический шпунт без защиты в грунте средней агрессивности служит 25–40 лет согласно СП 28.13330.2017. С горячим цинкованием толщиной покрытия 110–140 микрометров — 50–70 лет. С дуплексной системой защиты (цинк плюс эпоксидное покрытие) — 80–100 лет при регулярном обслуживании. Композитные профили служат 25–50 лет согласно ASTM D3917. Железобетонный шпунт — 50–80 лет согласно СП 63.13330.2018, при применении бетона с повышенной морозостойкостью — до 100 лет. Факторы, влияющие на долговечность: агрессивность среды, зона переменного уровня воды, механические повреждения. Продление срока службы: регулярный осмотр каждые 3–5 лет, ультразвуковая толщинометрия металла каждые 10 лет, ремонт повреждений защитных покрытий.
-
Можно ли выполнить противооползневые работы зимой?
Да, погружение шпунта возможно при отрицательных температурах до минус 20 градусов Цельсия. Промёрзший грунт затрудняет погружение: глубина промерзания в средней полосе России 1,2–1,8 метра, прочность мёрзлого грунта увеличивается в 3–5 раз. Требуется более мощное оборудование — вибропогружатели мощностью 150–200 киловатт. Методы преодоления мерзлоты: предварительное оттаивание грунта паровыми или электрическими иглами, лидерное бурение с промывкой горячей водой температурой 40–60 градусов, применение дизель-молотов. Бетонные работы требуют прогрева: применение противоморозных добавок или электропрогрев раствора, тепловые маты. Обратная засыпка: мёрзлый грунт нельзя использовать, применение талого грунта. Стоимость работ зимой увеличивается на 15–30 процентов. Преимущества зимнего строительства: промёрзший грунт на склоне более устойчив, лучшая проходимость техники, меньше осадков. Ограничения: при температуре ниже минус 25 градусов погружение металлического шпунта не рекомендуется из-за хрупкости стали.
-
Чем шпунтовое укрепление лучше бетонной подпорной стены на склоне?
Шпунтовое ограждение лучше при слабых и обводнённых грунтах: шпунт прорезает слабые слои и опирается на плотное основание, бетонная стена требует усиления основания, что увеличивает стоимость на 40–60 процентов. При ограниченных сроках: монтаж шпунта 2–3 недели для откоса 50 метров, бетонная стена 4–8 недель включая твердение. При высоких откосах более 8 метров: шпунт с анкеровкой до 15 метров высоты, бетонная стена до 8–10 метров. При необходимости противофильтрационного барьера: шпунт с плотными замками снижает фильтрацию в 10–20 раз, бетонная стена требует дополнительной гидроизоляции. При возможности повторного использования: шпунт извлекается и применяется на других объектах с экономией 30–40 процентов стоимости. Бетонная подпорная стена лучше при небольшой высоте откоса до 4–5 метров и устойчивых грунтах: стоимость бетонной стены 40000–60000 рублей за погонный метр, стоимость шпунта 60000–90000 рублей. При долговечности более 80 лет: бетонная стена из бетона класса В30 служит 80–100 лет без обслуживания, металлический шпунт без защиты 25–40 лет. При эстетических требованиях: бетонная стена возможна облицовка камнем, шпунт требует дополнительной облицовки.
-
Какие документы нужны для выполнения противооползневых работ?
Обязательные документы: инженерно-геологические изыскания (технический отчёт с результатами бурения, лабораторных испытаний, определением поверхности скольжения, выполняется организацией с допуском СРО на инженерные изыскания), проектная документация (проект противооползневых мероприятий с расчётами устойчивости, выбором конструкции, чертежами, разрабатывается организацией с допуском СРО на проектирование), положительное заключение экспертизы для объектов первого-второго уровня ответственности (государственная или негосударственная экспертиза, срок 30–60 дней), разрешение на строительство (выдаётся органами местного самоуправления). Дополнительные согласования при необходимости: если склон в водоохранной зоне — согласование с Росприроднадзором, если в границах особо охраняемой природной территории — согласование с органами охраны ООПТ и экологическая экспертиза, если вблизи объектов культурного наследия — согласование с органами охраны культурного наследия, если требуется вырубка деревьев — порубочный билет, если работы затрагивают охранные зоны инженерных сетей — согласование с владельцами сетей. Сроки оформления документов: изыскания плюс проектирование 2–3 месяца, экспертиза при необходимости 1–2 месяца, согласования 1–3 месяца, итого 4–8 месяцев. При активном оползне возможно сокращение сроков до 2–4 недель.
