При устройстве котлована одним из ключевых решений становится выбор типа крепления шпунтового ограждения. На практике применяются две основные схемы — анкерная и распорная. Окончательное решение принимается на основании инженерных изысканий, расчёта по действующим СП и анализа технологических условий строительства.
Анкерное крепление шпунта
Анкерное крепление — это система, при которой давление грунта от шпунтовой стенки передаётся на анкеры, расположенные за пределами котлована. Основная задача — обеспечить устойчивость ограждения без размещения элементов внутри рабочей зоны.
- Анкерные тяги работают на растяжение.
- Нагрузка передаётся через распределительный брус (вэйл).
- Анкер закрепляется в устойчивом грунтовом массиве за пределами призмы активного давления.
Расстояние до анкера и его длина определяются расчётом с учётом характеристик грунта. Важно обеспечить надёжную фиксацию анкера и контроль усилия натяжения в процессе эксплуатации.
Преимущество: свободное пространство внутри котлована для техники, армирования и бетонирования.
Ограничение: требуется территория за пределами ограждения и согласование при наличии коммуникаций.

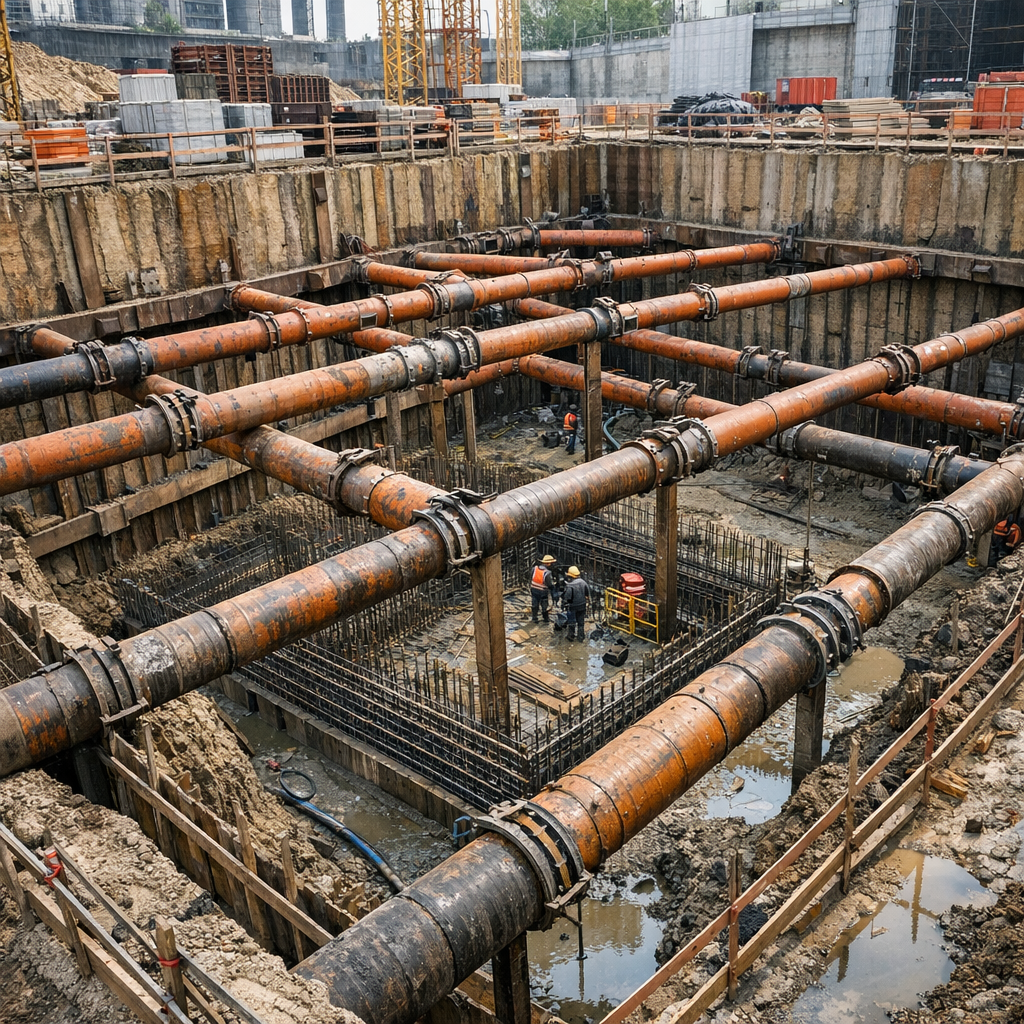

Распорная система
Распорная система предполагает установку горизонтальных элементов между противоположными стенками котлована. Эти элементы воспринимают нагрузку на сжатие и обеспечивают пространственную жёсткость конструкции.
- Распорки передают давление от одной стенки к другой.
- Могут выполняться из стальных труб, двутавров или коробчатых профилей.
- Устанавливаются по мере разработки котлована в один или несколько ярусов.
При увеличении пролёта применяются промежуточные стойки, снижающие прогиб распорок. Монтаж осуществляется поэтапно, синхронно с выемкой грунта.
Преимущество: не требуется использование прилегающей территории.
Ограничение: элементы крепления занимают рабочую зону и требуют последующего демонтажа.
Сравнение систем
| Параметр | Анкерное крепление | Распорная система |
|---|---|---|
| Расположение элементов | За пределами котлована | Внутри котлована |
| Работа элементов | Растяжение | Сжатие |
| Свобода пространства | Полная | Ограничена |
| Монтаж | Бурение и натяжение анкеров | Сборка металлоконструкций |
Обе схемы требуют проверки устойчивости шпунтовой стенки, расчёта усилий в элементах и оценки деформаций основания.
Факторы выбора
При выборе учитываются:
- глубина и размеры котлована;
- характер грунтов и уровень грунтовых вод;
- наличие зданий и коммуникаций рядом с площадкой;
- организация движения техники;
- срок эксплуатации ограждения;
- сравнительная стоимость вариантов.
Количество ярусов, шаг анкеров или распорок и сечения элементов определяются расчётом в проектной документации.
Ориентировочная стоимость (2026 г.)
- Буроинъекционный анкер (12–18 м): 25 000–70 000 руб./шт.
- Анкерная свая: 40 000–120 000 руб./шт.
- Распорная система рассчитывается по массе металлоконструкций и объёму монтажных работ.
Разница в стоимости может достигать 15–35%. Однако анкерная система способна сократить сроки строительства за счёт свободной рабочей зоны, что также влияет на общую экономику проекта.
Нормативные документы
Проектирование крепления шпунтовых ограждений выполняется в соответствии с:
- СП 22.13330 «Основания зданий и сооружений»;
- СП 45.13330 «Земляные сооружения, основания и фундаменты»;
- СП 24.13330 «Свайные фундаменты»;
- СП 63.13330 «Бетонные и железобетонные конструкции».
Документы регламентируют методику расчёта бокового давления грунта, устойчивости котлована, усилий в элементах крепления и требования к мониторингу деформаций.
Заключение
Анкерное и распорное крепление шпунтового ограждения — это разные инженерные подходы к обеспечению устойчивости котлована. Правильный выбор основывается не только на стоимости, но и на технологичности, безопасности и сроках реализации проекта. Оптимальное решение определяется проектной организацией с учётом конкретных условий строительства.
Часто задаваемые вопросы
-
Что дешевле: анкеры или распорки?
В большинстве случаев распорная система дешевле по первоначальным затратам, однако итоговая эффективность зависит от сроков строительства и условий площадки.
-
Можно ли использовать распорки при большой ширине котлована?
Технически возможно, но при больших пролётах требуются дополнительные стойки и усиления, что усложняет конструкцию. Решение принимается по расчёту.
-
Обязательно ли выполнять расчёт перед выбором системы?
Да, выбор типа крепления выполняется на основании инженерных изысканий и расчёта в соответствии с действующими СП.
