Шпунтовое ограждение котлована

При производимых ниже уровня рельефа работах часто возникает необходимость защитить котлован от воды и повысить устойчивость его стенок.  В некоторых случаях без наличия водонепроницаемого барьера невозможно осуществлять гидротехническое строительство. Именно с этими целями возводится шпунтовое ограждение.

От обычных защитных стен оно отличается отсутствием необходимости производить предварительные земельные работы. Выемка грунта происходит уже после погружения шпунта в грунт. Шпунт устанавливают ниже глубины промерзания грунта. Под сделанную таким образом стенку не нужно закладывать ленточный фундамент. Ее устойчивость обеспечивается за счет силы трения грунта, которая действует на поверхность. Шпунт выдерживает высокие изгибающие и смещающие нагрузки. Если необходимо, то предварительно специалисты произведут расчеты на сдвиг и смещение.

Сфера применения

Металлический шпунт герметичен, поэтому сделанные из него ограждения используют для того, чтобы защитить строительную площадку от грунтовых, поверхностных и открытых вод. Шпунтовые стенки необходимы при возведении опор мостов, строительстве набережных, выполнении различных работ на заболоченных и отличающихся высоким уровнем грунтовых вод участках.

Кроме того, шпунтовые ограждения широко используют для укрепления стенок котлованов и траншей. Стенка котлована должна быть пологой, чтобы не допустить осыпания. Если рытье производилось в стесненных условиях площадки, то обеспечить необходимый угол откоса удается не всегда. Шпунтовая стенка вертикальна, поэтому необходимость в откосах отсутствует. Это позволяет защитить находящиеся поблизости здания и сооружения от смещения грунта.

О разновидностях шпунта

Первые шпунтовые стенки делались из деревянных пластин или бревен. Их до сих пор используют в мелиорации, благоустройстве территории и иных несложных работах.  Такой материал стоит дешево, но недолговечен и имеет невысокую оборачиваемость.

Шпунт Ларсена

Наиболее универсальная разновидность шпунта. Подходит для выполнения работ различной степени сложности. Без проблем устанавливается в любой тип грунта.  После завершения запланированных работ такой шпунт можно извлечь из грунта и повторно применить на другом объекте. Оборачиваемость некоторых его марок достигает 20 раз. Стоит шпунт Ларсена довольно дорого, но возможность многократного использования позволяет специализированным фирмам предоставлять его в аренду на срок проведения работ, а затем выкупать обратно.

Шпунт Ларсена – металлический профиль, который может иметь различную форму, но обязательно снабжен замками по краям. Эта особенность конструкции позволяет соединять шпунтины друг с другом в неразрывную стенку.  Для изготовления шпунта Ларсена используется легированная сталь, что гарантирует высокую прочность. Однако при неосторожном погружении шпунт может деформироваться или иным образом повредиться, поэтому доверять установку таких ограждений следует только опытным профессионалам.  Наличие разных конфигураций профиля позволяет подобрать подходящий вариант с учетом особенностей профиля, запланированных нагрузок, применяемого оборудования.

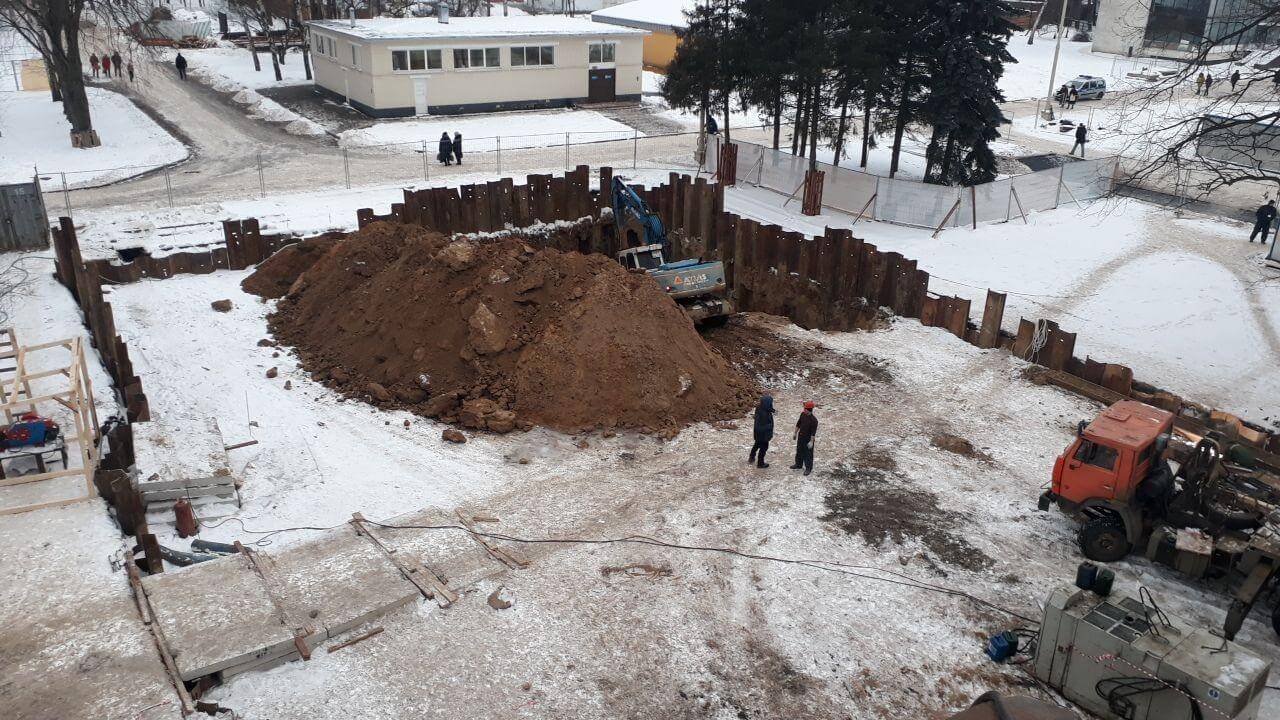

Шпунтирование котлована

Полимерные шпунты

Делаются из поливинилхлорида и композитных материалов. Весят в несколько разменьше металлических аналогов, поэтому их проще погружать и извлекать.  Полимерные шпунты отличаются меньшей жесткостью и большей хрупкостью. Используются для укрепления откосов, защиты береговой линии от размыва, строительства террас и т.д. Отличаются долговечностью и высокой степенью устойчивости к коррозии.

Сваи из труб

Используются для создания постоянных ограждений. Стоят дешево, но не обладают герметичностью. Используются в качестве несъемной опалубки. Не имеют замков, поэтому довольно сложно обеспечить необходимую геометрию. Менее устойчивы к деформациям, чем шпунт Ларсена. На плотных каменистых грунтах обустроить ограждение из труб невозможно.

Техника для погружения

Погружение шпунта в грунт производится с помощью специализированной техники. Забивка осуществляется с помощью копровых установок. Для вибропогружения используют крановые или экскаваторные погружатели. Для статического вдавливания используют сваевдавливающие установки.

Забивать, погружать или вдавливать шпунт нужно на указанную в проекте глубину. Если в холе работ выясняется, что это невозможно, то заинтересованными сторонами может быть принято решение о погружении сваи на меньшую глубину. При этом должны соблюдаться соответствующие СНиП.

Установка выполняется так, чтобы шпунты соединялись замок в замок. При необходимости все замки обрабатываются смазкой и герметиком.

Полимерные и композитные шпунты имеют меньшее трение. Они не нуждаются в смазке и герметике. Дополнительной гидроизоляции тоже не требуется. Для погружения пластиковых и композитных шпунтов используют более легкую технику. Однако их не рекомендуется устанавливать в грунт, содержащий каменистые вкрапления.
