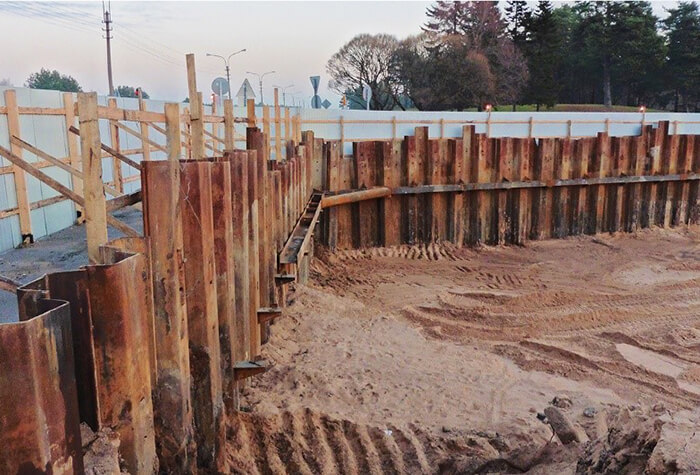

Распределительный пояс шпунтовой стенки

Шпунтовая стенка – это соединенные друг с другом «замок в замок» шпунтины. Такая конструкция обеспечивает защиту котлованов, траншей откосов и других нестабильных участков от осыпания и от размыва грунтовыми водами.

Без дополнительного укрепления отдельные элементы такой конструкции могут не выдержать высоких нагрузок и со временем «съехать» с той точки, в которую изначально были установлены.Распределительный пояс позволяет полностью исключить риск таких сдвигов. Он равномерно распределит нагрузку на опоры. Работы по обустройству пояса производятся одновременно с установкой ограждения.

Пояс служит только для равномерного распределения нагрузки. Необходимая прочность обеспечивается за счет ребер жесткости. Обвязочным материалом служат балки или труба. Обвязку крепят к шпунту путем сварки или с помощью болтов.

Металлические распорки сохраняют геометрию ограждения. На них приходится основная нагрузка, которая создается давлением грунта.

Распорные крепления состоят из балок и состоящих из труб и швеллера поперечин.  По способу установки крепления делят на перпендикулярные и угловые. Они могут быть смонтированы в один или в два яруса (в соответствии с проектной документацией).  Если речь идет об анкерных креплениях, то в стенках имеются ограждающие панели с замками и тягой. Анкером служит металлическая труба с приваренными к ней металлическими элементами. К ней приварены металлические элементы с фасонным замком, расположенным так, чтобы можно было осуществлять крепление в стык.

Работы осуществляются в полном соответствии с действующими ГОСТ и СНиП. Специалисты ориентируются на следующие документы:

  • ГОСТ Р 57365-2016. Стандарт включает в себя контроль качества материалов, требования к геологическим изысканиям, проведению работ и системы деревянных поясов;
  • СНиП 3.02.01-87. В нем установлены правила по возведению земляных сооружений, оснований и фундаментов;
  • ГОСТ Р 53629-2009. Описывает технические условия для шпунта и шпунтовых свай из стальных профилей, выполненных методом холодного гнуть.

Часто распорные пояса устраивают таким образом, чтобы они могли без проблем выдержать повышенные нагрузки.

Об особенностях предварительных расчетов и этапах монтажа

Монтаж шпунтового ограждения

При выполнении предварительных расчетов принимают во внимание:

  • Степень прочности распорных элементов;
  • Наличие реакций в анкерах. Учитывается размер сечения, тяги и самого распределительного пояса;
  • Устойчивость периметра распределительной системы;
  • Разрывное сопротивление замков.

Распределительный пояс монтируют на завершающем этапе установки ограждения. Распорки крепятся болтами или с помощью сварки. Ребра жесткости могут быть расположены перпендикулярно или под углом относительно основной стенки. Нужно учитывать размеры конструкции и ее назначение.

Распределительный пояс монтируется до того, как выполняется обвязка. Он должен находиться не ниже двух метров от верхней отметки котлована. Анкерные крепления могут находиться на середине его глубины.

Обвязку монтируют на приваренные к шпунту металлические пластины. Она равномерно распределяет нагрузку между элементами.

В глубоких котлованах распределительный пояс делается из двутавра и может иметь несколько ярусов.
