Расчёт шпунтового ограждения: что входит и как выполняется

Коротко. Расчёт шпунтового ограждения включает определение глубины погружения шпунта (активная и пассивная зоны), подбор профиля шпунта по моменту сопротивления, проверку прочности свай на изгиб, расчёт устойчивости стенки (предельные состояния по несущей способности и деформациям), определение схемы раскрепления (распорки или анкеры), расчёт осадок и деформаций. Выполняется на основе инженерно-геологических изысканий (характеристики грунтов, УГВ), геометрии котлована, нагрузок от техники и соседних зданий. Расчёт выполняют в соответствии с действующими редакциями СП 22.13330 «Основания зданий и сооружений», СП 45.13330 «Земляные сооружения, основания и фундаменты», СП 16.13330 «Стальные конструкции» и другими нормативными документами, действующими на момент проектирования. Результат — рабочие чертежи, пояснительная записка с обоснованием принятых решений.

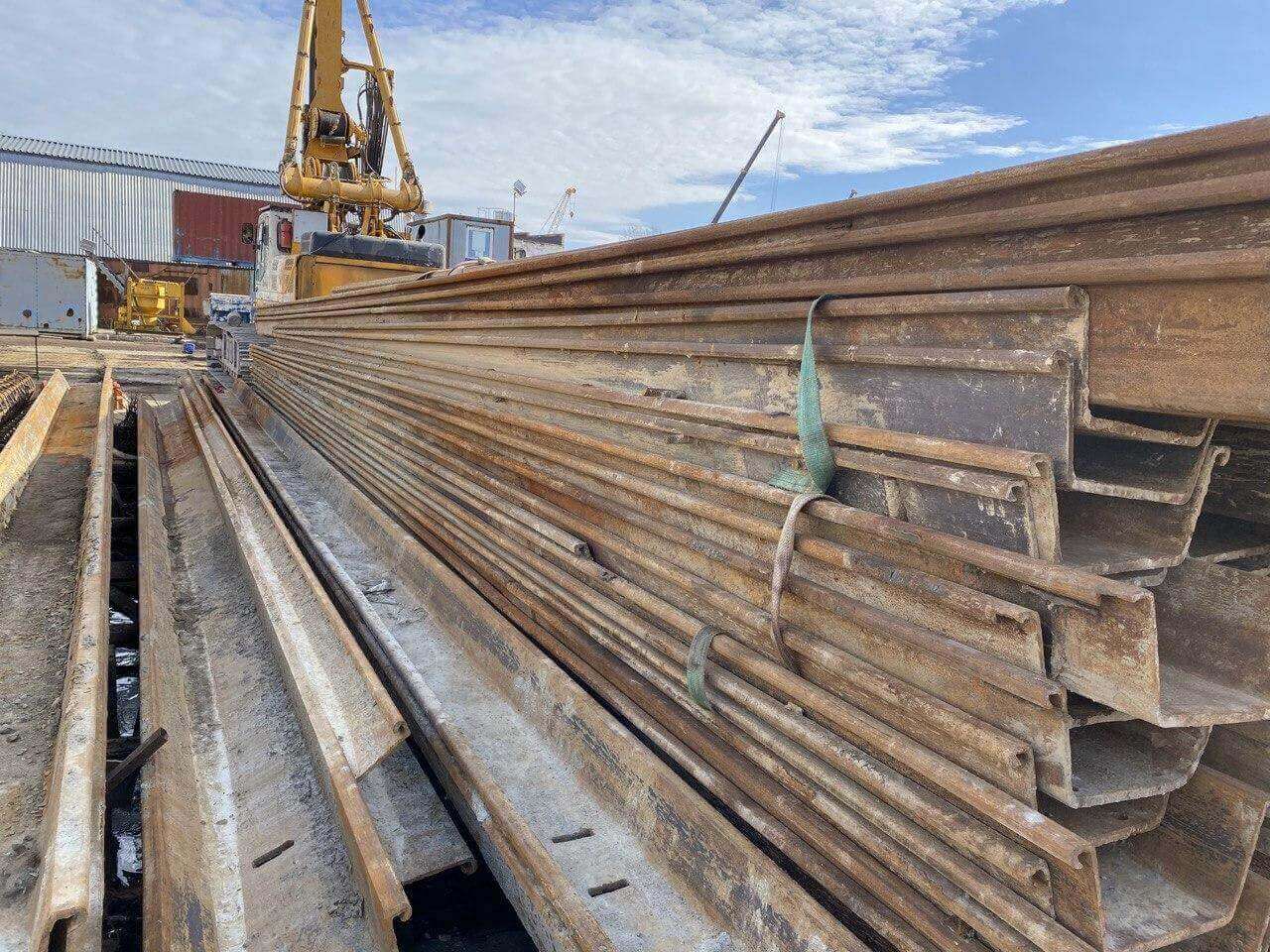

Для чего нужен расчёт шпунтового ограждения

Шпунтовое ограждение котлована, траншеи или берега — инженерное сооружение, работающее в сложных условиях: боковое давление грунта и воды, динамические нагрузки от техники, возможные осадки соседних зданий. Неправильный расчёт приводит к авариям: прогиб или обрушение стенки, затопление котлована, повреждение соседних фундаментов.

Цели расчёта:

• Обеспечить устойчивость стенки котлована. Шпунт должен удерживать грунт и воду, не допускать обрушения, оползней, прорыва грунта в котлован.
• Подобрать оптимальный профиль и длину шпунта. Избыточная длина — перерасход металла и денег; недостаточная — риск потери устойчивости.
• Определить схему раскрепления. Распорки или анкеры, количество ярусов, усилия натяжения — всё рассчитывается индивидуально.
• Спрогнозировать деформации. Прогиб стенки, осадки соседних зданий, смещения грунта — расчёт позволяет оценить риски и предусмотреть мониторинг.
• Соблюсти требования норм. Если этого требуют действующие нормы, условия строительства или требования экспертизы, расчёт и проект проходят государственную или негосударственную экспертизу.

Кто выполняет расчёт шпунтового ограждения

Расчёт шпунтового ограждения — задача инженеров-геотехников (специалистов по механике грунтов, основаниям и фундаментам). Выполняется проектными организациями с допуском СРО на проектирование объектов соответствующей категории сложности.

Требования к проектировщикам:

• Наличие допуска СРО (саморегулируемой организации) на проектирование оснований и фундаментов.
• Опыт расчёта аналогичных объектов (глубокие котлованы, сложные грунты, застройка).
• Лицензированное программное обеспечение для геотехнических расчётов (Plaxis, Midas GTS, GeoStab, ЛИРА-САПР и др.).
• Знание действующих нормативов (СП 45.13330, СП 22.13330, СП 24.13330).

Некоторые подрядчики по шпунтовым работам имеют собственные проектные отделы и выполняют расчёты в рамках комплекса услуг «под ключ». Для сложных объектов привлекают специализированные проектные институты.

Исходные данные для расчёта шпунтового ограждения

Качество расчёта напрямую зависит от полноты и достоверности исходных данных. Для полноценного проектного расчёта инженерно-геологические изыскания являются обязательной исходной информацией. Использование справочных характеристик грунтов допустимо только на стадии предварительной оценки и не заменяет результаты изысканий.

1. Инженерно-геологические изыскания (ИГИ)

Отчёт по ИГИ содержит:

• Геологический разрез — послойное строение грунтового массива (типы грунтов, мощность слоёв, глубина залегания).
• Физико-механические характеристики грунтов — плотность, влажность, угол внутреннего трения, удельное сцепление, модуль деформации, коэффициент пористости.
• Уровень грунтовых вод (УГВ) — глубина залегания, сезонные колебания, напорность.
• Агрессивность грунтовых вод — коррозионная активность к стали (влияет на выбор материала шпунта и защитных покрытий).
• Специфические грунты — наличие плывунов, торфов, просадочных, набухающих, мёрзлых грунтов.

ИГИ выполняют специализированные изыскательские организации по ГОСТ 5180, ГОСТ 12248 и др.

2. Геометрия котлована

• Глубина котлована (от планировочной отметки до дна).
• Размеры в плане (длина, ширина, форма — прямоугольник, многоугольник, криволинейная).
• Проектные отметки дна, бровки, планировочной поверхности.

3. Нагрузки

• Давление грунта — основная нагрузка на шпунтовую стенку; зависит от типа грунта, глубины, УГВ.
• Гидростатическое давление воды — если УГВ выше дна котлована.
• Временные нагрузки на бровке — складирование материалов, проезд техники, работа экскаватора у края котлована (обычно принимают распределённую нагрузку 10–20 кПа).
• Нагрузки от соседних зданий — если фундаменты находятся в зоне влияния котлована (обычно в пределах 1,5–2 глубин котлована от бровки).
• Сейсмические нагрузки — для районов с сейсмичностью 7 баллов и выше (по карте ОСР).

4. Данные о застройке

• Расположение соседних зданий, коммуникаций, дорог относительно котлована.
• Тип фундаментов зданий, глубина заложения, состояние конструкций (ветхие, аварийные, памятники архитектуры).
• Допустимые деформации (осадки, крены) для каждого здания — согласовываются с собственниками или определяются по СП 22.13330.

5. Технологические ограничения

• Допустимость вибропогружения (запрещено вблизи чувствительных объектов — только статическое вдавливание).
• Ограничения по шуму, времени работ (ночью, в выходные).
• Возможность устройства анкеров за пределами участка (требуется согласование с соседями или городом).

Что получает заказчик после расчёта

• расчётную записку;
• расчётную модель;
• рабочие чертежи шпунтового ограждения;
• схемы распорной или анкерной системы;
• спецификацию материалов;
• рекомендации по последовательности разработки котлована;
• требования к геотехническому мониторингу (если он предусмотрен проектом).

Этапы расчёта шпунтового ограждения

Расчёт выполняется последовательно, с проверкой нескольких предельных состояний (по несущей способности и по деформациям). Рассмотрим типовую последовательность.

1. Определение расчётной схемы.

   Шпунтовую стенку моделируют как балку (или серию балок), защемлённую в грунте ниже дна котлована и раскреплённую распорками или анкерами в верхней части. Расчётная схема зависит от способа раскрепления:

   • Консольная схема — шпунт без раскрепления, защемлённый в грунте (применяется редко, только для малых глубин до 2–3 м).
   • Однорядное раскрепление — один ярус распорок или анкеров у верха стенки.
   • Многорядное раскрепление — несколько ярусов распорок/анкеров по высоте стенки (типично для глубоких котлованов).
2. Расчёт давления грунта на стенку.

   Определяют активное давление грунта (со стороны массива, выталкивающее стенку в котлован) и пассивное сопротивление грунта (со стороны котлована, в пассивной зоне ниже дна, удерживающее стенку). Используют теории Кулона, Ренкина или численные методы (метод конечных элементов в программах типа Plaxis).

   Учитывают:

   • Угол внутреннего трения грунта φ и удельное сцепление c (из ИГИ).
   • Гидростатическое давление воды (если УГВ выше дна).
   • Временные нагрузки на поверхности (эквивалентный слой грунта или распределённая нагрузка).

   Результат — эпюры давления грунта по высоте стенки (треугольные, трапециевидные, сложные в зависимости от слоистости грунта и УГВ).

3. Определение глубины погружения шпунта (длины пассивной зоны).

   Шпунт должен быть заглублён ниже дна котлована на величину, обеспечивающую устойчивость стенки за счёт пассивного сопротивления грунта. Глубину определяют из условия равновесия моментов относительно точки крепления распорки/анкера или из условия предельного состояния по несущей способности.

   Во многих проектах глубина погружения составляет около 20–40% глубины котлована, однако окончательное значение всегда определяют расчётом с учётом грунтов, уровня грунтовых вод и нагрузок.

4. Определение изгибающих моментов в шпунте.

   Шпунтовая стенка работает как балка на упругом основании (грунт). По эпюрам давления грунта и схеме раскрепления строят эпюру изгибающих моментов вдоль стенки. Максимальный момент обычно возникает в пролёте между распорками (или между верхом стенки и первой распоркой) либо в зоне заделки в грунте.

5. Подбор профиля шпунта.

   По максимальному изгибающему моменту M_max подбирают профиль шпунта (Ларсена Л4, Л5, Л6 или трубошпунт) с необходимым моментом сопротивления W:

   Требуемый момент сопротивления W ≥ M_max / R_y × γ_c,

   где R_y — расчётное сопротивление стали, γ_c — коэффициент условий работы (по СП 16.13330 для стальных конструкций).

   Выбирают профиль из сортамента: Ларсен Л4 (W ~1200 см³/м), Л5 (~2000 см³/м), Л6 (~3000 см³/м) и т.д. (значения ориентировочные, зависят от производителя и толщины стенки).

6. Проверка прочности шпунта.

   Проверяют, что напряжения в шпунте от изгиба не превышают расчётного сопротивления стали с учётом коэффициентов надёжности по материалу и условиям работы (СП 16.13330, СП 45.13330).

   Дополнительно проверяют:

   • Устойчивость стенки шпунта при сжатии (продольный изгиб) — актуально для длинных свай при больших вертикальных нагрузках.
   • Прочность замковых соединений — замки должны выдерживать сдвигающие усилия, возникающие при изгибе стенки.
7. Расчёт распорной или анкерной системы.

   Определяют усилия в распорках (сжатие) или анкерах (растяжение) из условия равновесия стенки. Подбирают сечения распорок (стальные трубы, двутавры), количество и шаг анкеров, глубину их заложения в грунт (анкеры должны быть заделаны за пределами призмы обрушения).

   Для анкеров рассчитывают:

   • Несущую способность анкера по грунту (вырывающая сила).
   • Прочность тяги (стальной стержень, канат).
   • Усилие натяжения домкратом при монтаже.
8. Расчёт деформаций стенки и осадок грунта.

   Численными методами (МКЭ в Plaxis, Midas и др.) моделируют поэтапную разработку котлована с установкой распорок/анкеров, определяют:

   • Горизонтальные перемещения (прогибы) шпунтовой стенки — сравнивают с допустимыми значениями, установленными проектом и требованиями к окружающей застройке.
   • Вертикальные осадки грунта за стенкой — влияют на соседние здания.
   • Осадки соседних фундаментов — сравнивают с предельно допустимыми деформациями, установленными СП 22.13330 и проектной документацией конкретного объекта.

   Если расчётные деформации превышают допустимые — корректируют проект: увеличивают глубину погружения шпунта, добавляют ярусы распорок/анкеров, применяют предварительное напряжение анкеров, устраивают компенсационное нагнетание грунта (инъекционное закрепление).

9. Проверка общей устойчивости системы «котлован — ограждение — грунт».

   Методом круглоцилиндрических поверхностей скольжения (или другими методами теории предельного равновесия) проверяют, что не возможен глубокий оползень грунтового массива вместе со шпунтовой стенкой. Коэффициент устойчивости должен быть не менее нормативного (обычно 1,3–1,5 в зависимости от категории ответственности объекта).

10. Оформление результатов расчёта.

    Составляют пояснительную записку с обоснованием принятых решений, расчётами, эпюрами, графиками. Выпускают рабочие чертежи:

    • План шпунтового ограждения с осями свай.
    • Разрезы с указанием глубины погружения, профиля шпунта, расположения распорок/анкеров.
    • Схемы узлов крепления распорок, анкеров, обвязки.
    • Спецификации материалов (метраж шпунта, распорок, анкеров).
    • Указания по технологии погружения, контролю качества, мониторингу деформаций.

Методы расчёта шпунтовых ограждений

Применяются аналитические (упрощённые) и численные (точные) методы расчёта.

Аналитические методы

Основаны на теориях давления грунта (Кулон, Ренкин) и балочных расчётных схемах. Шпунтовую стенку моделируют как балку на упругом основании (модель Винклера), определяют моменты и прогибы по формулам сопротивления материалов.

Преимущества: быстрота расчёта, наглядность, возможность выполнить вручную или в Excel/MathCAD.

Недостатки: упрощения (не учитывают сложную слоистость грунта, поэтапность разработки котлована, взаимодействие стенки с грунтом в нелинейной области); дают завышенный запас прочности или, наоборот, недооценку деформаций.

Применяются для предварительных расчётов, типовых котлованов малой глубины (до 5–6 м) в простых грунтовых условиях.

Численные методы (МКЭ)

Метод конечных элементов в специализированных программах (Plaxis 2D/3D, Midas GTS NX, Z_Soil, ЛИРА-САПР, Geo5) позволяет смоделировать:

• Сложную слоистость грунтового массива с разными характеристиками слоёв.
• Нелинейное поведение грунта (упруго-пластические модели Мора-Кулона, Hardening Soil и др.).
• Поэтапную разработку котлована с установкой распорок/анкеров на каждом этапе.
• Влияние грунтовых вод, фильтрацию, консолидацию.
• Взаимодействие шпунтовой стенки с соседними зданиями, коммуникациями.

Преимущества: высокая точность, учёт всех факторов, возможность оптимизации проектных решений (минимизация деформаций, подбор оптимальной схемы раскрепления).

Недостатки: требуется лицензионное ПО (дорого), квалифицированный инженер-геотехник, время на построение модели и расчёт (дни–недели для сложных объектов).

Обязательны для объектов повышенной ответственности, глубоких котлованов (более 8–10 м), строительства вблизи памятников архитектуры и ответственных зданий.

Нормативная база расчёта шпунтовых ограждений

Расчёт и проектирование шпунтовых ограждений выполняют в соответствии с действующими редакциями сводов правил:

• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Основной норматив: устанавливает требования к расчёту давления грунта на ограждения, устойчивости стенок выемок, креплений котлованов. Определяет предельные состояния, коэффициенты надёжности, методы расчёта.
• СП 22.13330.2016 «Основания зданий и сооружений». Регламентирует расчёт оснований, деформаций грунта, осадок фундаментов соседних зданий, определяет допустимые деформации для разных типов конструкций.
• СП 24.13330.2011 «Свайные фундаменты». Применяется для расчёта шпунтовых свай как элементов, работающих на горизонтальные нагрузки (методы определения несущей способности свай по грунту).
• СП 16.13330.2017 «Стальные конструкции». Нормирует расчёт прочности и устойчивости стальных элементов (шпунт, распорки), характеристики сталей, сварных соединений.
• СП 43.13330.2012 «Сооружения промышленных предприятий». Содержит требования к креплениям котлованов на промышленных объектах, учёту технологических нагрузок.
• СП 14.13330.2018 «Строительство в сейсмических районах». Для районов с сейсмичностью 7 баллов и выше — учёт сейсмических нагрузок на шпунтовые ограждения.

В случаях, предусмотренных действующим законодательством, проект шпунтового ограждения подлежит государственной или негосударственной экспертизе.

Как определяется длина шпунта

Длина шпунта — один из ключевых параметров, определяющих стоимость и эффективность ограждения. Складывается из двух частей:

• Активная зона (надземная + в пределах глубины котлована) — часть шпунта от планировочной отметки до дна котлована. Эта зона подвержена активному давлению грунта и воды, работает на изгиб.
• Пассивная зона (ниже дна котлована) — заглубление шпунта в грунт ниже дна. Эта зона создаёт заделку, обеспечивает устойчивость стенки за счёт пассивного сопротивления грунта.

Определение длины пассивной зоны:

Рассчитывается из условия равновесия моментов относительно точки крепления распорки/анкера (или из условия предельного состояния по несущей способности). Зависит от:

• Глубины котлована (чем глубже — тем больше заглубление).
• Характеристик грунта в пассивной зоне (угол трения φ, сцепление c — чем прочнее грунт, тем меньше требуется заглубление).
• Схемы раскрепления (многорядное раскрепление позволяет уменьшить заглубление по сравнению с консольной схемой).
• Уровня грунтовых вод (высокий УГВ снижает пассивное сопротивление, требует большего заглубления).

Типовые значения (ориентировочно, точные — по расчёту):

• Котлован глубиной 3 м в плотных суглинках — заглубление 1,5–2 м, общая длина шпунта 4,5–5 м.
• Котлован глубиной 6 м в песках средней плотности — заглубление 2,5–3 м, общая длина 8,5–9 м.
• Котлован глубиной 10 м в слоистых грунтах с высоким УГВ — заглубление 3–5 м, общая длина 13–15 м.

Избыточное заглубление (запас 20–30%) иногда закладывают для подстраховки от неоднородности грунта, но это увеличивает стоимость металла и работ по погружению.

Типовые ошибки при расчёте шпунтовых ограждений

Некорректный расчёт приводит к авариям или неоправданному удорожанию. Типичные ошибки:

• Использование табличных характеристик грунтов без изысканий. Грунты на конкретном участке могут сильно отличаться от справочных; расчёт без ИГИ — грубая ошибка.
• Игнорирование грунтовых вод. УГВ создаёт гидростатическое давление, размывает грунт, снижает его прочность; не учесть воду — получить обрушение.
• Недооценка нагрузок от техники и складирования. Экскаватор массой 30–50 тонн у края котлована создаёт значительное дополнительное давление на стенку.
• Неправильная оценка пассивного сопротивления грунта. Завышение сопротивления (например, приняли угол трения 30° вместо реальных 25°) приводит к недостаточному заглублению шпунта и потере устойчивости.
• Использование упрощённых методов для сложных условий. Аналитические расчёты не подходят для глубоких котлованов в слоистых грунтах, вблизи зданий — нужен МКЭ.
• Отсутствие проверки по деформациям. Расчёт только по прочности (шпунт выдержит) без проверки прогибов и осадок соседних зданий приводит к авариям (стенка прогнулась на 20 см, дом дал трещину).
• Игнорирование поэтапности разработки. Расчёт «в одно действие» (весь котлован сразу) не учитывает реальную последовательность выемки грунта и установки распорок — даёт неверные результаты.

Выводы

Расчёт шпунтового ограждения — сложная инженерная задача, требующая учёта множества факторов: грунтовых условий (слоистость, УГВ, прочность), геометрии котлована, нагрузок, влияния на застройку, технологических ограничений. Правильный расчёт обеспечивает безопасность работ, сохранность соседних зданий, оптимальный расход материалов.

Ключевые этапы: определение расчётной схемы, расчёт давления грунта, определение глубины погружения и подбор профиля шпунта, проверка прочности и устойчивости, расчёт распорной/анкерной системы, оценка деформаций. Для сложных объектов применяют численные методы (МКЭ) в специализированных программах.

Расчёт выполняют квалифицированные инженеры-геотехники с допуском СРО на основе данных инженерно-геологических изысканий. Экономия на расчёте (использование табличных данных, упрощённых схем, непрофессиональных исполнителей) оборачивается авариями, остановкой строительства, многократным перерасходом средств на устранение последствий.

Если вам предстоит устройство шпунтового ограждения — обратитесь к проектировщикам с опытом аналогичных объектов, предоставьте полные данные изысканий и требования к проекту. Качественный расчёт — основа безопасного и экономичного строительства.

Часто задаваемые вопросы

• Можно ли обойтись без расчёта шпунтового ограждения?

  Нет, если объект относится к категории ответственности II и выше, глубина котлована более 5 м, есть застройка в зоне влияния (1,5–2 глубины котлована от бровки) или сложные грунтовые условия (высокий УГВ, слабые грунты). Расчёт обязателен по требованиям СП 45.13330 и подлежит экспертизе. Для малых котлованов (до 3–4 м) в простых условиях на свободной площадке иногда применяют типовые решения, но это тоже расчёт — просто выполненный заранее для типовых условий.

• Сколько стоит расчёт шпунтового ограждения?

  Стоимость зависит от глубины котлована, сложности геологии, окружающей застройки, объёма расчётов и необходимости численного моделирования. Некоторые подрядчики включают расчёт в стоимость комплекса работ.

• Какие программы используют для расчёта шпунтовых ограждений?

  Наиболее распространённые: Plaxis 2D/3D (Нидерланды) — лидер для геотехнических задач МКЭ; Midas GTS NX (Корея) — мощный комплекс для грунтов и конструкций; Geo5 (Чехия) — модульная система с отдельным модулем для шпунтовых стенок; ЛИРА-САПР (Россия) — отечественный комплекс с геотехническими модулями; Z_Soil (Швейцария) — для сложных нелинейных задач. Выбор программы зависит от предпочтений проектировщика, лицензии, сложности задачи.

• Как учитывают влияние на соседние здания при расчёте?

  Моделируют здание в численной модели (МКЭ) как дополнительную нагрузку на грунт (вес здания, жёсткость фундамента) или как граничное условие. Рассчитывают осадки грунта за шпунтовой стенкой в зоне расположения фундамента здания, сравнивают с допустимыми осадками для данного типа конструкций (СП 22.13330). Если расчётные осадки превышают допустимые — корректируют проект: глубже погружают шпунт, добавляют анкеры, применяют компенсационное нагнетание, усиливают фундамент здания.

• Нужно ли пересчитывать шпунтовое ограждение, если изменилась глубина котлована?

  Да, обязательно. Изменение глубины даже на 0,5–1 м меняет нагрузки на стенку, моменты, требуемую длину пассивной зоны. Расчёт выполнен для конкретной глубины; если она изменилась — нужен перерасчёт. Иначе возможны два варианта: либо ограждение окажется недостаточным (авария), либо избыточным (перерасход средств на лишний металл).

• Можно ли использовать шпунт меньшего профиля, чем указано в расчёте?

  Нет. Профиль шпунта (момент сопротивления W) подобран из условия прочности на изгиб. Применение меньшего профиля приведёт к превышению допустимых напряжений в металле, пластическим деформациям (необратимый прогиб), разрушению стенки. Это грубое нарушение проекта, которое может привести к аварии, ущербу и ответственности в соответствии с действующим законодательством.

• Как проверить правильность расчёта шпунтового ограждения?

  Если вы заказчик без геотехнической экспертизы — закажите независимую экспертизу проекта в другой проектной организации или пригласите эксперта-геотехника. Формальные признаки качественного расчёта: наличие ссылок на актуальные СП, использование данных ИГИ (а не табличных), проверка по нескольким предельным состояниям (прочность + деформации + устойчивость), обоснование коэффициентов надёжности, графики и эпюры, расчёт в лицензионной программе (указание версии ПО в пояснительной записке).
