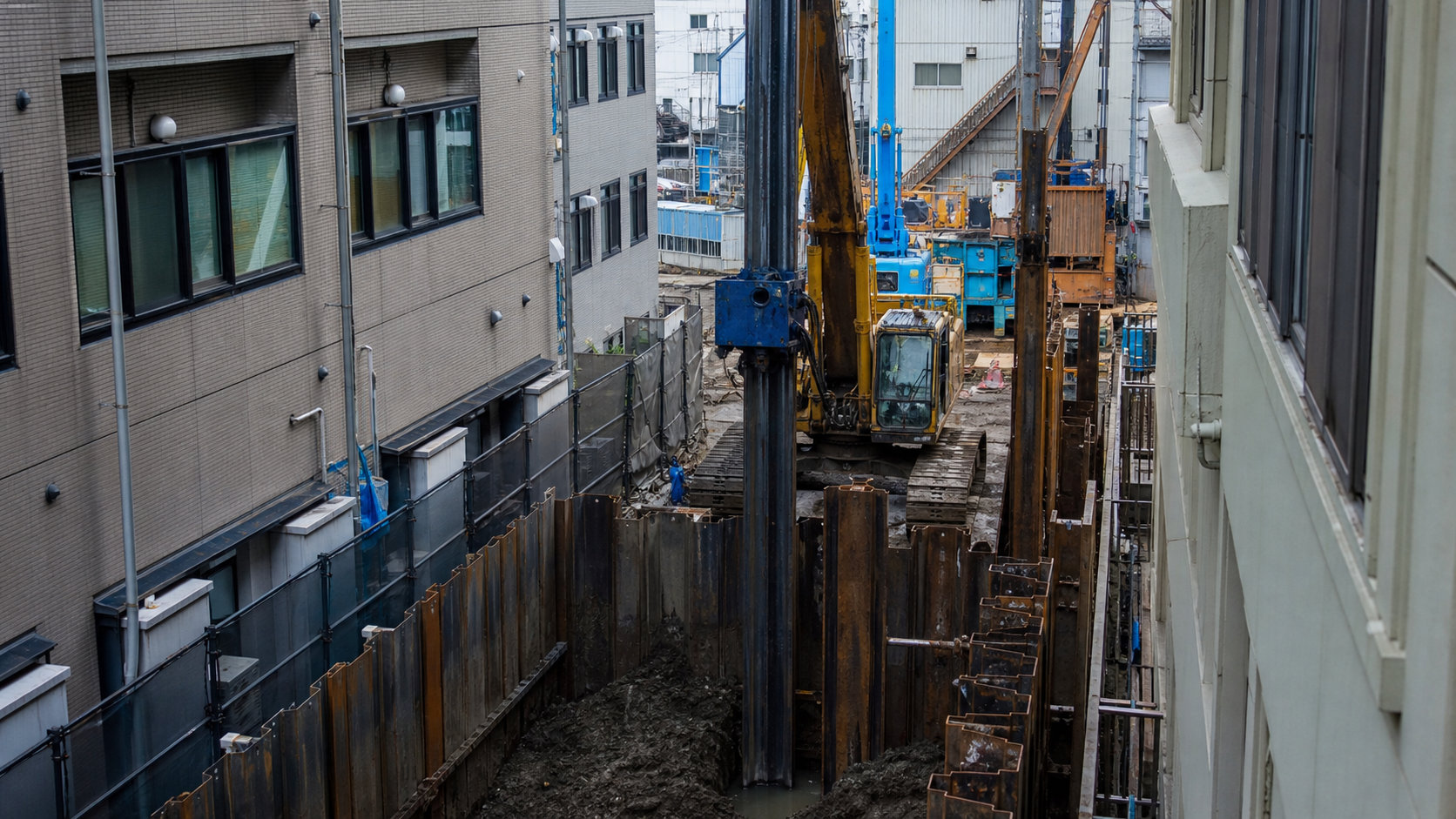

Шпунтовые работы в стеснённых условиях — это устройство ограждающих конструкций на участках с ограниченной площадью, вблизи действующих зданий, коммуникаций и в зонах плотной застройки. Основные требования: минимизация вибрации, контроль шума, защита фундаментов соседних объектов. Применяются низковибрационные технологии — статическое вдавливание, вибропогружение с демпфированием, лидерное бурение. Выбор метода зависит от грунта, расстояния до зданий и санитарных норм.
Что понимают под стеснёнными условиями
Стеснённые условия — ситуация, когда стройплощадка ограничена по площади, высоте или доступу для тяжёлой техники. Типичные примеры: котлован для подземного паркинга между жилыми домами, реконструкция набережной с сохранением работы причалов, прокладка коллектора в историческом центре, тоннель метро вблизи памятников архитектуры.
Признаки стеснённых условий:
- Расстояние до существующих зданий менее 5–10 метров
- Ограниченная высота для копра (ЛЭП, эстакады, переходы)
- Запрет на динамические нагрузки из-за ветхих фундаментов или объектов культурного наследия
- Подземные коммуникации высокого давления (газ, теплосети, водоводы)
- Узкие подъезды, невозможность разворота крупногабаритной техники
- Ограничения по времени работы (запрет шумных операций ночью в жилых районах)
Классический вибропогружтаель исключён — вибрация распространяется до 50 метров, разрушает штукатурку, провоцирует осадку фундаментов, повреждает трубопроводы. Применяют методы с контролируемым воздействием и мониторингом.
Почему необходимо низковибрационное погружение
Вибрация от забивки распространяется через грунт волнами сдвига и сжатия. На расстоянии 10–15 метров виброскорость может достигать 5–10 мм/с — критический порог для старых зданий с неглубоким заложением фундаментов. Последствия: трещины в несущих стенах, перекосы проёмов, разрыв инженерных систем, повреждение фасадов.
Санитарные нормы СанПиН 1.2.3685-21 ограничивают уровень вибрации в жилых зданиях: днём до 0,4 мм/с, ночью — до 0,2 мм/с. Забивной молот создаёт на удалении 20 метров до 8–12 мм/с виброскорости. Низковибрационные технологии снижают показатель до 1–3 мм/с, что позволяет работать в охранных зонах памятников, вблизи больниц, школ, производств.
Дополнительный фактор — сохранность подземных коммуникаций. Газопроводы среднего и высокого давления, оптоволокно, кабели высокого напряжения чувствительны к динамике. Статическое вдавливание или вибропогружение с частотой 20–30 Гц и амплитудой до 8 мм не вызывает резонанса, не смещает грунт горизонтально, исключает разрывы сварных швов.
Технологии погружения шпунта в плотной застройке
Статическое вдавливание
Шпунт вдавливается усилием гидроцилиндров, закреплённых на базовой раме или самоходной установке. Усилие достигает 100–200 тонн в зависимости от модели оборудования. Среди популярных решений — установки Giken (Япония), зарекомендовавшие себя на сложных городских объектах благодаря бесшумности и точности. Метод практически бесшумный (до 70 дБА), вибрация минимальна (0,5–1 мм/с на 10 метрах). Подходит для связных грунтов (суглинки, глины, супеси) средней и высокой плотности. В плотных песках и гравелистых грунтах требуется лидерное бурение.
Ограничения: низкая производительность (3–6 м/ч), необходимость опорной конструкции, высокая стоимость мобилизации. Применяется на участках шириной от 3 метров.
Вибропогружение с контролируемой амплитудой
Вибропогружатели с регулируемой частотой (18–35 Гц) и амплитудой (до 10 мм) создают направленную вибрацию, временно снижающую сопротивление грунта. Современные модели (ICE, Müller, Dawson) оснащены системами активного демпфирования — датчики фиксируют колебания, электроника корректирует режим в реальном времени.
Эффективен в песках, супесях, насыпных грунтах средней плотности. В плотных глинах требуется комбинация с подмывом или лидерным бурением. Виброскорость на 10 метрах — 2–4 мм/с, шум — 75–85 дБА, что допустимо при предварительном обследовании зданий и мониторинге.
Лидерное бурение с последующим погружением
Перед погружением буром проходят скважину диаметром 200–400 мм на глубину 70–90% от проектной отметки. Грунт извлекается, затем вставляется шпунт и допогружается вибратором малой мощности или гидравликой. Метод полностью исключает забивку, снижает сопротивление, позволяет проходить плотные слои, старые фундаменты, линзы строительного мусора.
Применяется при наличии препятствий, в охранных зонах памятников, вблизи зданий с деревянными сваями (во избежание выдёргивания). Недостатки: необходимость точной разметки, увеличение сроков на 25–40%, риск отклонения скважины от вертикали.
Комбинированные методы
В сложных условиях (переслаивание глин и песков, торф, моренные отложения) используют последовательные операции: бурение лидерной скважины на 50–60% глубины → подача воды под давлением 3–5 атм → вибропогружение с амплитудой не более 6 мм. Схема обеспечивает контроль вертикальности, минимизирует отклонения замков, сокращает время работы вибратора.
Сравнение методов погружения шпунта
| Параметр | Статическое вдавливание | Вибропогружение с демпфированием | Лидерное бурение + погружение |
|---|---|---|---|
| Виброскорость на 10 м | 0,5–1 мм/с | 2–4 мм/с | 1–2 мм/с |
| Уровень шума | До 70 дБА | 75–85 дБА | 70–75 дБА |
| Производительность | 3–6 м/ч | 10–18 м/ч | 5–10 м/ч |
| Оптимальные грунты | Связные средней плотности | Пески, супеси, насыпные | Любые, включая каменистые |
| Стоимость м.п. (2024) | 9 000–14 000 ₽ | 4 500–7 000 ₽ | 11 000–17 000 ₽ |
Выбор профиля шпунта для городских условий
Выбор сечения определяется глубиной котлована, величиной давления грунта, уровнем грунтовых вод, способом крепления. В городе критичны: момент сопротивления (для восприятия изгиба) и надёжность замкового соединения (для водонепроницаемости и повторного использования).
Профиль JU-180: характеристики и области применения
Шпунт JU-180 — U-образный профиль с высотой стенки 460 мм, толщиной полки 10,5 мм, моментом сопротивления 1800 см³/м. Масса погонного метра — 75 кг. Профиль подходит для котлованов глубиной до 5–6 метров в грунтах средней категории (пески, супеси, суглинки текучепластичные) при условии установки одного яруса распорок или анкеровки на глубине 2,5–3 метра от верха ограждения.
Области применения в городских условиях:
- Котлованы под фундаменты торговых и офисных зданий высотой до 3 этажей
- Ремонт участков набережных с глубиной воды до 4 метров
- Временное ограждение траншей при прокладке коллекторов и теплосетей
- Укрепление откосов при строительстве подъездных путей и разворотных площадок
Профиль JU-180 оптимален для проектов с ограниченным бюджетом и сроками аренды шпунта до 6 месяцев. Замковое соединение типа «ласточкин хвост» обеспечивает герметичность при правильной установке (отклонение от вертикали не более 1%).
Профиль JU-210: усиленный вариант для глубоких котлованов
Шпунт JU-210 — U-образный профиль с высотой стенки 460 мм, толщиной полки 12,7 мм, моментом сопротивления 2100 см³/м. Масса погонного метра — 90 кг. Увеличенная толщина стенки позволяет воспринимать нагрузки в котлованах глубиной до 7–8 метров в грунтах высокой категории (суглинки твёрдые, глины с прослоями гравия) при установке двух ярусов распорок или комбинированной схеме крепления (распорки + анкеры).
Области применения в городских условиях:
- Котлованы под подземные паркинги на 2–3 уровня в центре города
- Устройство котлованов станций метро открытым способом
- Реконструкция причальных стенок портов и терминалов с глубиной акватории до 6 метров
- Защита котлованов вблизи зданий с высоким уровнем грунтовых вод (требуется герметичное ограждение)
Профиль JU-210 рекомендован для объектов, где критична надёжность и долговечность ограждения, а также для повторного использования (до 20–30 циклов погружения-извлечения при соблюдении технологии). Усиленные замки выдерживают отклонения до 1,5% без потери герметичности.
Критерии выбора
| Глубина котлована | Грунтовые условия | Рекомендуемый профиль |
|---|---|---|
| До 5 метров | Пески, супеси средней плотности | JU-180 |
| 5–7 метров | Суглинки, глины текучепластичные | JU-210 |
| 7–10 метров | Суглинки твёрдые, моренные отложения | JU-210 или профили серии AZ |
| Любая глубина | Высокий УГВ (менее 2 м от поверхности) | JU-210 (проверка замков на герметичность) |
Нормативная база для шпунтовых работ
Проектирование и производство регулируются комплексом строительных норм и стандартов.
- СП 45.13330.2012 «Земляные сооружения, основания и фундаменты»
- Устанавливает методы расчёта устойчивости шпунтовых стенок, определения активного и пассивного давления грунта с учётом взвешивающего действия воды, сейсмических нагрузок. Регламентирует коэффициенты надёжности и запаса устойчивости.
- СП 22.13330.2016 «Основания зданий и сооружений»
- Регламентирует допустимые деформации существующих фундаментов при новом строительстве. Для зданий исторической застройки (до 1917 года) предельная равномерная осадка — 8–10 мм, неравномерная — 5 мм на 10 метров длины, крен — 0,002. Для современных зданий — до 15 мм равномерная, до 10 мм неравномерная. Требует геотехнического мониторинга при работах на расстоянии менее трёх глубин котлована от соседних объектов.
- ГОСТ Р 56702-2015 «Профили стальные гнутые замкового типа»
- Определяет геометрические параметры профилей (высота, ширина, толщина стенки), марки стали (обычно С345, С375), требования к замковым соединениям. Для городских условий с многократным использованием рекомендованы профили с усиленными замками, обеспечивающими водонепроницаемость при 15–30 циклах погружения-извлечения.
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования»
- Нормирует предельные уровни вибрации для различных типов зданий. Для жилых и общественных зданий днём допускается виброскорость до 0,4 мм/с, в ночное время — до 0,2 мм/с. Для промышленных объектов — до 2 мм/с. Строительные организации обязаны проводить замеры аккредитованными лабораториями до начала работ, в процессе и после завершения.
Региональные нормы могут вводить дополнительные ограничения. В Санкт-Петербурге в границах объектов всемирного наследия ЮНЕСКО обязательна историко-культурная экспертиза, согласование КГИОП, запрет на забивные технологии в радиусе 100 метров от памятников федерального значения. В Москве действуют дополнительные требования по шуму в Центральном административном округе.
Контроль качества и мониторинг
Система контроля включает три уровня: операционный (в процессе погружения), промежуточный (после завершения участка) и приёмочный (по окончании всех работ).
Операционный контроль
- Проверка вертикальности шпунта в двух плоскостях (отклонение ±5–10 см на всю длину)
- Визуальный осмотр герметичности замковых соединений — отсутствие зазоров, расхождений, деформаций
- Проверка отсутствия трещин и разрывов металла (особенно в зоне сварных швов при наращивании длины)
- Замеры виброскорости на расстояниях 5, 10, 20, 50 метров от точки погружения — каждые 2 часа работы вибратора, занесение в журнал
Промежуточный контроль
- Геодезическая съёмка положения верха шпунтовой стенки после погружения каждого участка (10–20 м), сравнение с проектными отметками
- Измерение осадок реперов на зданиях — если суточная осадка превышает 3 мм или суммарная 10 мм, работы приостанавливаются для анализа
- Контроль уровня грунтовых вод в наблюдательных скважинах — снижение более чем на 0,5 метра может указывать на нарушение герметичности
Приёмочный контроль
- Исполнительная геодезическая съёмка всей шпунтовой стенки с составлением схемы фактических отметок
- Повторное обследование соседних зданий — сравнение с исходным состоянием, фиксация появившихся дефектов
- Оформление исполнительной документации: акты скрытых работ, геодезические схемы, протоколы испытаний, журналы производства работ
Типичные ошибки и способы их избежать
- Недостаточная глубина лидерного бурения
- Если скважина не достигает плотного слоя (бурят на 50–60% вместо 80–90%), шпунт при погружении отклоняется, замки расходятся, теряется герметичность. Решение: контроль глубины по данным ИГИ, использование буровых установок с измерителями глубины.
- Редкий мониторинг осадок зданий
- Отсутствие реперов на фундаментах или замеры раз в неделю вместо ежедневных приводят к незамеченным деформациям. Критическая осадка в 10–15 мм может произойти за 2–3 дня активных работ. Решение: установка не менее 3 реперов на каждое здание, замеры утром и вечером, автоматизированный мониторинг (датчики с передачей данных онлайн).
- Использование изношенного шпунта
- Шпунтины с деформированными замками, сквозными трещинами, коррозией более 30% толщины стенки теряют несущую способность и водонепроницаемость, могут разрушиться при погружении. Решение: дефектоскопия перед повторным применением (ультразвуковая, магнитопорошковая), отбраковка дефектных элементов.
- Отсутствие согласования с владельцами коммуникаций
- Повреждение газопровода, кабеля высокого напряжения или оптоволокна при бурении или погружении влечёт остановку работ, крупные штрафы (до 500 000 рублей), уголовную ответственность при жертвах. Решение: запрос актуальных исполнительных схем у всех эксплуатирующих организаций, вызов представителей на объект, георадарное обследование трассы перед бурением.
- Неправильная последовательность погружения
- Погружение от центра котлована к краям или хаотичное вместо рекомендуемой схемы (от дальних точек к ближним или секторами) вызывает неравномерные деформации грунта и дополнительные осадки зданий. Решение: разработка детальной схемы в ППР с учётом расположения чувствительных объектов, соблюдение последовательности в процессе работ.
Часто задаваемые вопросы
-
Можно ли погружать шпунт вплотную к фундаменту здания без риска повреждений?
Да, при использовании статического вдавливания или лидерного бурения с последующим погружением, наличии предварительного обследования фундаментов и организации мониторинга осадок. Минимальное безопасное расстояние — 2 метра от края фундамента при условии ежедневного контроля деформаций. Для зданий старше 50 лет рекомендуется защитная цементация или силикатизация грунта под подошвой фундамента для снижения риска осадок.
-
Какой метод погружения шпунта самый тихий для работы в жилой зоне?
Статическое вдавливание гидравлическими установками — уровень шума до 70 дБА, что сопоставимо с шумом грузового автомобиля на холостом ходу. Вибропогружение даже с системами демпфирования создаёт 75–85 дБА. Лидерное бурение шнековыми установками — 70–75 дБА, допустимо для дневных работ вблизи жилых домов и социальных объектов.
-
Нужно ли извлекать шпунт после завершения строительства или можно оставить в грунте?
Решение принимается на стадии проектирования. Шпунт оставляют в грунте, если он становится частью постоянной конструкции (набережная, причальная стенка, подпорная стена), либо если извлечение может вызвать осадку соседних зданий или нарушение коммуникаций. В городских котлованах чаще извлекают для повторного использования — экономия составляет 35–45% стоимости металлопроката. После извлечения образовавшиеся пустоты обязательно заполняют цементно-песчаной смесью или грунтом с послойным уплотнением.
-
Как контролируют вибрацию при погружении шпунта в городе?
Используют портативные виброметры (например, ВВМ-101, Октава-110А), которые устанавливают на цоколях зданий и на грунте на расстояниях 5, 10, 20 метров от точки погружения. Замеры проводят каждые 2 часа работы вибратора, данные заносят в журнал. При превышении уровня 3 мм/с работы останавливают, снижают мощность или частоту вибратора, либо переходят на статическое вдавливание.
-
Какие грунты самые сложные для шпунтовых работ в городских условиях?
Плотные моренные суглинки с включениями валунов диаметром более 300 мм, насыпные грунты с обломками старых фундаментов и строительным мусором (кирпич, бетон, металл), переувлажнённые торфяники с органическими включениями. В первом случае требуется лидерное бурение увеличенного диаметра с разрушением препятствий, во втором — предварительная расчистка или бурение с промывкой, в третьем — устройство дренажа или иглофильтров для снижения порового давления перед погружением.
-
Сколько стоит погружение шпунта в стеснённых условиях в 2024 году?
Цена зависит от метода, глубины, грунтовых условий, аренды оборудования и сложности подготовительных работ. Статическое вдавливание — от 9 000 до 14 000 рублей за погонный метр, вибропогружение — 4 500–7 000 рублей, лидерное бурение с последующим погружением — 11 000–17 000 рублей. Дополнительно оплачиваются: геотехнический мониторинг (от 60 000 рублей в месяц), обследование зданий (от 120 000 рублей за объект), согласования с контролирующими органами (от 40 000 рублей), аренда шпунта (от 150 рублей за тонну в сутки).
-
Сколько времени занимает погружение шпунтовой стенки в городских условиях?
Для котлована периметром 100 метров, глубиной 6 метров, в песчаных грунтах средней плотности, методом вибропогружения — 8–12 рабочих дней. При статическом вдавливании в плотных глинах — 18–25 дней. Лидерное бурение увеличивает сроки на 30–50%. Узкие площадки (ширина менее 5 метров), необходимость перерывов в работе в ночное время, сложные многоступенчатые согласования могут увеличить общий срок в 1,5–2 раза.
