Погружение шпунта под ключ: как заказать услугу для промышленного объекта

Заказать шпунт под ключ — значит передать подрядчику весь цикл работ: от выбора технологии и профиля до геодезической разбивки, монтажа, контроля качества и передачи исполнительной документации. В услугу входит подбор техники — вибропогружатели, вдавливающие установки, дизель-молоты, — доставка шпунта на площадку, само погружение по проекту, геотехнический мониторинг и оформление актов скрытых работ. Цена за погонный метр складывается из метода погружения, глубины, типа грунта, объёма и региона: для типовых условий ориентир — 1 500–5 000 рублей за метр, точную сумму даёт только расчёт по конкретному объекту.

Что входит в услугу погружения шпунта под ключ

«Ларсен Пайлинг» берёт на себя весь комплекс шпунтовых работ — от инженерной подготовки до передачи исполнительной документации, и заказчику не приходится самому координировать разных подрядчиков. В типовой комплекс входит:

• Предпроектное обследование. Инженеры выезжают на объект, изучают геологию по данным изысканий, оценивают соседнюю застройку, подъездные пути для техники и коммуникации — и на основе этого предлагают метод погружения и тип шпунта.
• Разработка проекта производства работ. В ППР описана технология погружения, порядок операций, применяемая техника, меры безопасности и схема организации площадки. Документ согласовывают с заказчиком и надзорными органами.
• Поставка шпунта. Подрядчик закупает профили нужного типа (ШП-2, ШП-3, ШП-4, L-образные) или берёт их в аренду, доставляет автотранспортом или по железной дороге. Часто выгоднее взять б/у шпунт с последующим возвратом, чем покупать новый.
• Мобилизация техники. На площадку перебазируются вибропогружатели, краны, вдавливающие установки или копровое оборудование — в зависимости от выбранного метода. При необходимости монтируют направляющие рамы и рельсовые пути.
• Геодезическая разбивка. Геодезисты выносят в натуру оси шпунтовой стенки и устанавливают реперы, по которым потом контролируют вертикальность и положение каждого элемента.
• Погружение шпунта. Профили погружают выбранным методом — вибрацией, статическим вдавливанием, забивкой или их сочетанием. По ходу работ проверяют вертикальность (допуск ±1–3%), плотность замковых соединений и глубину.
• Геотехнический мониторинг. Рядом с существующими зданиями ведут наблюдения за осадками грунта, деформациями фундаментов и смещениями конструкций. Данные фиксируют в журнале; если показатели выходят за допустимые пределы, технологию корректируют прямо по ходу работ.
• Контроль качества. Фактическое положение шпунта сверяют с проектными отметками, проверяют замки на повреждения и герметичность стыков. Сварные соединения — если профили наращивали сваркой — выборочно проверяют ультразвуковой дефектоскопией.
• Оформление исполнительной документации. Составляют акты освидетельствования скрытых работ, исполнительные схемы с фактическими отметками, журналы погружения и протоколы контроля качества — этот пакет передают заказчику для сдачи объекта.
• Демобилизация техники. После завершения работ технику вывозят с площадки, территорию приводят в порядок.

Один договор вместо нескольких упрощает стройку: не нужно согласовывать графики разных бригад между собой, а за исполнительную документацию отвечает одна команда, а не три-четыре субподрядчика.

Какие методы погружения шпунта применяются и как выбрать

Технология погружения напрямую влияет на цену, сроки и саму возможность работать в конкретных условиях площадки. У каждого метода — своя ниша.

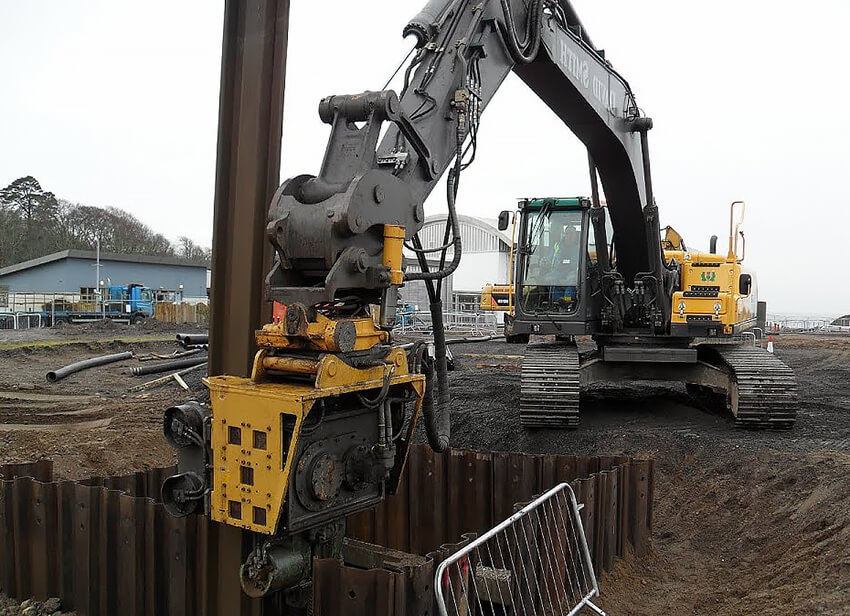

Вибропогружение

Самый распространённый способ в промышленном строительстве. Вибропогружение шпунта происходит за счёт высокочастотных колебаний (1 500–2 500 об/мин): вибратор разжижает грунт в зоне контакта и снижает сопротивление погружению.

Преимущества:

• Скорость — до 3–5 м/мин в песках и супесях.
• Работает почти на любых грунтах, кроме скальных.
• Шпунт можно потом извлечь и использовать повторно.
• Из трёх методов — самый доступный по цене: 1 500–3 000 руб./пог. м.

Недостатки:

• Сильная вибрация — в радиусе 20–50 метров она может быть опасна для фундаментов соседних зданий.
• Шум 90–100 дБ ограничивает работу по времени в жилых зонах.

Метод подходит для котлованов под склады и промышленные здания, для причальных стенок в портах и для временных ограждений траншей.

Статическое вдавливание

Статическое вдавливание шпунта — бесшумная технология: гидравлические установки вдавливают профиль в грунт без ударов и вибрации, усилие доходит до 50–200 тонн на элемент.

Преимущества:

• Вибрации нет вообще — метод безопасен для старых зданий и памятников архитектуры.
• Шум 70–80 дБ позволяет вести работы круглосуточно даже в жилой застройке.
• Точность по вертикали — ±1–2%, выше, чем у остальных методов.

Недостатки:

• Дороже вибропогружения на 30–50% — 2 500–5 000 руб./пог. м.
• Хорошо работает только в мягких и среднеплотных грунтах.
• Глубина ограничена 12–15 метрами.

Метод выбирают для исторических центров, площадок рядом с чувствительным оборудованием и объектов с жёсткими экологическими требованиями.

Забивка дизель-молотом

Ударный метод: шпунт забивают молотом массой от 1 до 5 тонн, энергия удара продавливает даже плотные грунты.

Преимущества:

• Единственный вариант для плотных глин, тяжёлых суглинков и грунтов с валунами.
• Глубина погружения — до 25–30 метров.
• Самая доступная цена из трёх методов: 1 200–2 500 руб./пог. м. Дизель-молоты обычно берут в аренду вместе с копровой установкой.

Недостатки:

• Шум 100–110 дБ — самый высокий среди трёх методов.
• Ощутимая вибрация: соседние конструкции стоит заранее обследовать.
• Невысокая скорость — 0,3–1 м/мин.

Забивку применяют на открытых промышленных площадках без ограничений по шуму и вибрации — там, где грунты сложные, а глубина погружения большая.

Сравнение методов погружения шпунта

Параметр	Вибропогружение	Статическое вдавливание	Забивка молотом
Стоимость (руб./пог. м)	1 500–3 000	2 500–5 000	1 200–2 500
Скорость погружения (м/мин)	1–5	0,5–3	0,3–1
Уровень шума (дБ)	90–100	70–80	100–110
Уровень вибрации	Высокий	Отсутствует	Средний
Применимость в плотных грунтах	Высокая	Низкая	Очень высокая
Глубина погружения (м)	До 20–25	До 12–15	До 25–30
Безопасность для окружающих зданий	Требуется оценка	Максимальная	Требуется оценка

Как выбрать метод погружения в зависимости от условий объекта

Условия строительства	Рекомендуемый метод	Обоснование
Открытая площадка, нет близких зданий, мягкие грунты	Вибропогружение	Оптимальное сочетание скорости, стоимости, универсальности
Историческая застройка, памятники архитектуры	Статическое вдавливание	Отсутствие вибрации исключает повреждение старых фундаментов
Плотные глины, тяжёлые суглинки, включения валунов	Забивка молотом	Только ударный метод преодолевает высокое сопротивление
Работа в ночное время в жилой зоне	Статическое вдавливание	Низкий шум позволяет работать круглосуточно
Глубина котлована более 20 метров	Вибропогружение или забивка	Вдавливающие установки ограничены по глубине
Временное ограждение с последующим извлечением шпунта	Вибропогружение	Высокая скорость погружения и извлечения, возможность повторного использования
Близость чувствительного оборудования (ЦОД, лаборатории)	Статическое вдавливание	Исключение вибраций, способных нарушить работу техники

Как формируется стоимость погружения шпунта под ключ

На итоговую цену за метр влияет сразу несколько факторов, и оценивают их индивидуально под каждый объект:

• Метод погружения. Вдавливание обходится на 30–50% дороже вибропогружения, забивка — самый бюджетный вариант.
• Объём работ. Чем больше погонных метров шпунта, тем ниже цена за метр — экономия идёт на мобилизации техники и накладных расходах. При объёме от 500 пог. м подрядчики обычно дают скидку 15–20%.
• Тип и состояние шпунта. Новый профиль обходится дороже б/у на 10–15% — к нему выше требования по сохранности замков. Тяжёлые профили (ШП-4, ШП-5) требуют более мощной техники, это добавляет 20–30% к смете.
• Глубина погружения. До 8–10 метров действует базовая ставка. Каждый следующий метр прибавляет 5–10% — растёт время погружения и расход энергии.
• Сложность грунтов. В мягких супесях и илах работа идёт быстро и дёшево. В плотных глинах, песках с гравием и грунтах с валунами скорость падает, растёт износ оборудования — цена увеличивается на 20–40%.
• Доступность объекта. В пределах 50 км от базы подрядчика — без наценки. Дальше 200 км добавляется плата за мобилизацию: от 50 000 до 150 000 рублей.
• Стеснённость площадки. Если технике негде развернуться, нужны компактные вибропогружатели или рельсовые системы — это добавляет 15–25% к смете.
• Наличие коммуникаций. Кабели, трубы, газопроводы рядом с трассой шпунта требуют ручной шурфовки и согласований с их владельцами — плюс 30 000–100 000 рублей на объект.
• Геотехнический мониторинг. Рядом с жилыми домами или памятниками архитектуры наблюдения за деформациями обязательны — от 50 000 до 200 000 рублей, в зависимости от числа контрольных марок и частоты замеров.
• Сезонность. Зимой (ноябрь–март) цена выше на 10–20% — грунт промерзает, технику приходится прогревать, логистика усложняется.

Для точного расчёта подрядчику нужны: проектная документация, результаты инженерно-геологических изысканий, план объекта с линией шпунтовой стенки, сведения об окружающей застройке и коммуникациях. Прикинуть порядок цифр заранее можно через калькулятор шпунтовых работ, а точную сумму согласовать с инженером после осмотра объекта.

Почему выгоднее заказать весь комплекс работ у одного подрядчика

• один договор и одна ответственная сторона;
• инженеры и производство работают по общему графику, а не согласовывают его между собой;
• исполнительная документация собрана в одном пакете, а не у трёх разных подрядчиков;
• меньше простоев техники из-за нестыковок между бригадами.

Разница особенно заметна там, где на площадке одновременно работает несколько субподрядчиков: координация подрядчиков силами генподрядчика снимает часть этих рисков ещё на этапе планирования.

Какие исходные данные нужны для расчёта

• проект или техническое задание;
• инженерно-геологические изыскания;
• ситуационный план;
• глубина котлована и длина шпунтовой стенки;
• сведения о коммуникациях и соседней застройке;
• сроки строительства и ограничения по шуму.

Что обычно рассчитывается отдельно

• водопонижение;
• распорные системы и грунтовые анкера;
• демонтаж и извлечение шпунта;
• обратный выкуп шпунта;
• геологические изыскания, если их ещё не проводили.

На что обратить внимание перед подписанием договора

• сверьте расценку в смете с методом, который указан в ППР — иногда в коммерческом предложении фигурирует вибропогружение, а по факту на площадке работает более дорогая вдавливающая установка;
• уточните, кто отвечает за возможное повреждение соседних зданий от вибрации — это должно быть прописано в договоре, а не оставлено на словах;
• проверьте, входит ли демобилизация техники и уборка площадки в общую цену или выставляется отдельным счётом;
• попросите расшифровать формулировку гарантии — что именно считается «дефектом по вине исполнителя» и как это будет подтверждаться.

Этапы заказа услуги погружения шпунта под ключ

1. Обращение к подрядчику. Заказчик описывает объект: тип сооружения (котлован, набережная, траншея), глубину, протяжённость шпунтовой стенки, сроки и то, есть ли уже проект и изыскания.
2. Предварительная оценка. Специалисты подрядчика разбирают исходные данные, при нехватке информации запрашивают её дополнительно и, если нужно, выезжают на площадку.
3. Подбор технологии и оборудования. Метод погружения — вибро, вдавливание или забивка — выбирают исходя из грунтов, глубины и соседней застройки. Там же определяют тип шпунта: профиль, длину, новый или б/у.
4. Коммерческое предложение. В смете — цена работ, сроки, гарантии, условия оплаты и календарный график.
5. Согласование условий. Заказчик изучает предложение, при необходимости просит скорректировать метод, сроки или оплату. После этого стороны согласовывают финальную версию договора.
6. Заключение договора. Подписывают договор подряда с техническим заданием, графиком работ, сметой и актом разграничения ответственности. Обычно заказчик вносит аванс — 30–50% от суммы договора.
7. Мобилизация и подготовка. На площадку доставляют шпунт и технику, проводят геодезическую разбивку, оформляют допуски и наряды на производство работ. ППР согласовывают с техническим надзором заказчика.
8. Производство работ. Шпунт погружают по утверждённой технологии, ежедневно фиксируют данные в журнале работ. Заказчик или его представитель может присутствовать на площадке и следить за соблюдением графика.
9. Промежуточная приёмка. После завершения отдельных этапов — например, погружения первого яруса — заказчик и подрядчик подписывают акты скрытых работ. По ним идёт промежуточная оплата.
10. Окончательная приёмка. Комиссия осматривает объект и сверяет фактические параметры с проектными: вертикальность, глубину погружения, герметичность замков. Подписывают акт выполненных работ (форма КС-2) и справку о стоимости (КС-3).
11. Передача документации. Заказчик получает полный комплект исполнительной документации: исполнительные схемы, журналы погружения, акты скрытых работ, протоколы контроля качества, сертификаты на шпунт.
12. Окончательный расчёт. Заказчик доплачивает остаток суммы по договору (обычно 20–30% удерживают до полной приёмки). Подрядчик выдаёт гарантийное письмо на выполненные работы — на срок от 12 до 36 месяцев.

Нормативная база для погружения шпунта

Работы ведут по действующим строительным нормам:

• СП 45.13330 (действующая редакция) «Земляные сооружения, основания и фундаменты». Основной документ по проектированию и устройству шпунтовых ограждений, расчёту несущей способности и контролю качества погружения.
• СП 24.13330 (действующая редакция) «Свайные фундаменты». Методики расчёта усилий погружения и контроля несущей способности статической нагрузкой — их применяют и к шпунтовым профилям.
• СП 126.13330 (действующая редакция) «Геодезические работы в строительстве». Требования к точности разбивочных работ, контролю вертикальности и планового положения элементов.
• СП 22.13330 (действующая редакция) «Основания зданий и сооружений». Как оценивать влияние строительных работ на соседнюю застройку и рассчитывать дополнительные осадки.
• ГОСТ 5686 (действующая редакция) «Грунты. Методы полевых испытаний сваями». Порядок испытаний несущей способности элементов статической нагрузкой для контроля качества.
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности факторов среды обитания». Предельно допустимые уровни шума и вибрации при строительных работах в разных зонах.
• Правила по охране труда при строительстве, реконструкции и ремонте (утверждены приказом Минтруда России № 883н). Требования безопасности при работе с грузоподъёмными механизмами, вибропогружателями и молотами.

Подрядчик должен состоять в СРО по видам работ, которые влияют на безопасность объекта — устройство фундаментов, свайные и шпунтовые работы, — иметь аттестованный персонал и грузоподъёмные механизмы, поставленные на учёт в реестре Ростехнадзора.

Заключение

Заказ шпунта под ключ снимает с заказчика часть организационных забот: не нужно самому синхронизировать разных подрядчиков и собирать документацию по частям. При выборе исполнителя стоит смотреть на опыт, собственный парк техники, членство в СРО и портфолио завершённых объектов.

Если у вас котлован, набережная, промышленный объект или гидротехническое сооружение — опишите задачу, чтобы обсудить проект, выехать на площадку и получить коммерческое предложение. Примеры выполненных работ есть в разделе реализованных проектов, а связаться со специалистами можно через контакты.

Часто задаваемые вопросы

• Сколько стоит погружение шпунта под ключ?

  Цена складывается из метода, объёма, глубины, грунтов и региона. Ориентировочно: вибропогружение — 1 500–3 000 руб./пог. м, статическое вдавливание — 2 500–5 000 руб./пог. м, забивка — 1 200–2 500 руб./пог. м. Точную сумму подрядчик считает по конкретному проекту.

• Какой метод погружения выбрать для котлована в городе?

  Если рядом жилые дома, исторические здания или памятники архитектуры — обычно выбирают статическое вдавливание: без вибрации и с низким уровнем шума. На открытой площадке без соседней застройки чаще выгоднее вибропогружение — быстрее и дешевле.

• Что входит в услугу погружения шпунта под ключ?

  Полный цикл: выбор метода и типа шпунта, ППР, поставка материалов, мобилизация техники, геодезическая разбивка, погружение с контролем качества, при необходимости — геотехнический мониторинг, исполнительная документация и демобилизация. На выходе — готовое ограждение с актами и гарантией.

• Как долго длится погружение шпунта?

  Зависит от объёма, метода и грунтов. Ориентировочная производительность: вибропогружение — 40–60 пог. м в смену, вдавливание — 30–50 пог. м, забивка — 20–40 пог. м. Например, для котлована по периметру 100 метров и глубиной 8 метров (800 пог. м шпунта) при одной установке работы займут примерно 10–20 рабочих дней.

• Можно ли погружать шпунт зимой?

  Да, отрицательные температуры не мешают работе, но цена выше на 10–20% — грунт промерзает, технику и гидравлику приходится прогревать, логистика усложняется. При морозах ниже -25°C работы обычно приостанавливают.

• Нужны ли заказчику разрешения для погружения шпунта?

  Заказчику нужно разрешение на строительство (если объект капитальный), ордер на земляные работы от администрации и согласования с владельцами сетей, если коммуникации попадают в зону работ. Подрядчик со своей стороны оформляет наряд-допуск, а если использует грузоподъёмные краны — ставит их на учёт в реестре Ростехнадзор.

• Какая гарантия на погружение шпунта?

  Гарантийные обязательства определяет договор — они зависят от состава работ, требований заказчика и условий эксплуатации объекта. Гарантия обычно покрывает дефекты по вине исполнителя: отклонение от вертикали сверх допуска, повреждение замков, недостаточную глубину погружения. Деформации из-за внешних факторов — подвижек грунта, перегрузки ограждения — под неё не подпадают.
