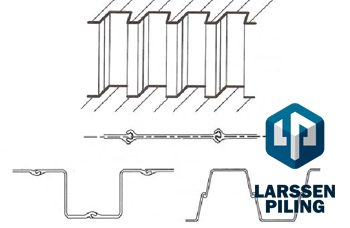

О проектах производства работ на устройство шпунта Ларсена

О проектах производства работ на устройство шпунта Ларсена

Устраивать сделанные из шпунта Ларсена ограждения необходимо в строгом соответствии с действующими СНиП. Используемый материал должен соответствовать ГОСТам и ТУ на сталь и металлопрофиль, которые используются для производства.

Для осуществления расчетов и выполнения проектирования шпунтовой стенки необходимо знать:

  • Результаты предварительно проведенных исследований грунта (инженерно-геологических и гидрогеологических);
  • Данные о том, в каком состоянии находятся расположенные поблизости сооружения и коммуникации и какие конструктивные особенности они имеют;
  • Данные о том, насколько стабильны деформации грунта на конкретном участке во время эксплуатации строений;
  • Данные о проводимых испытаниях грунтов, содержащие информацию об их колебаниях в ходе вибрационных и ударных воздействий;
  • Анализ устройства различных вариантов ограждения с технико-экономической точки зрения.

Вышеперечисленные данные помогают принять решение о том, нужно ли возводить шпунтовое ограждение и какую технологию погружения шпунта Ларсена в грунт следует применить. В проекте производства работ перечисляются все технические характеристики запланированного ограждения.

Используемые для проектирования исходные данные должны соответствовать следующим требованиям:

  • Основой для выполнения проектирования служит генеральный план участка и информация о проходящих поблизости коммуникациях;
  • Необходимо иметь на руках заключение о геологических и гидрогеологических условиях;
  • Перечень расположенных рядом с местом проведения работ наземных и подземных сооружений и коммуникаций с описанием их состояния и конструктивных особенностей;
  • Если расстояние до соседних сооружений является минимальным, то необходимые данные о колебаниях грунта.

Расчеты относительно расположенных по соседству сооружений не требуется проводить, если:

•             Погружение производится методом забивки, а расстояние от каркасных конструкций составляет более 25 метров;

•             Применяется вибропогружение, а расстояние от каркасных конструкций составляет более 20 метров;

•             Работы производятся методом забивки и на расстоянии минимум 30 метров от сооружения с несущими стенами;

•             Работы производятся методом вибропогружения и на расстоянии минимум 25 метров от сооружения с несущими стенами;

•             Работы производятся методом забивки и на расстоянии минимум 25 метров от жестких конструкций;

•             Работы производятся методом вибропогружения и на расстоянии минимум 20 метров от жестких конструкций.

Цена проектирования может возрасти, если понадобится дополнительный расчет воздействия динамических нагрузок на подземные коммуникации. Его необходимо выполнять если:

•             Работы выполняются методом забивки, и расстояние до коммуникаций составляет меньше 10 метров;

•             Работы выполняются методом вибропогружения, и расстояние до коммуникаций составляет менее 15 метров.

Если коммуникации находятся на определенном расстоянии и проложены в защитных коробах, каналах, стальных кожухах, то дополнительные расчеты можно не выполнять.

При проектировании выполняется расчет несущей способности грунта. В соответствии с этим рассчитывают:

  • Глубину погружения шпунта;
  • Основные параметры шпунта;
  • Необходимость принятия дополнительных мер, связанных с укреплением шпунтовой стенки.

На основе этих данных специалисты определяют порядок выполнения работ, необходимое количество материала, составляют смету.

Проект шпунтового ограждения включает в себя:

  • Методологическое обоснование;
  • Технологические схемы, в которых определяется последовательность работ;
  • Перечень необходимого вспомогательного оборудования (с приложением рабочих чертежей);
  • Технологические схемы отдельных видов запланированных работ, включающие в себя детальное описание операций).

Пример проекта шпунтового ограждения

Устройство шпунтового ограждения Ларсена (указана марка шпунта) выполняется вибропогружателем (марка) на автокране ( указана марка). Кран установлен в соответствии с прилагаемой схемой вылет стрелы от центра до оси шпунта – 8 метров. Место установки крана определяется в рабочем порядке с учетом вылета стрелы.

Предварительно производятся следующие операции:

  • На площадку в полном объеме завозят оборудование и строительные конструкции;
  • Ставятся устройства освещения, чтобы обеспечить возможность работы в темное время суток;
  • На площадке обеспечивается пожарная безопасность;
  • Территория изолируется от посторонних;
  • Рабочие обеспечиваются аптечками и необходимыми средствами индивидуальной защиты.

Технологическая последовательность операций:

  • Размечается рабочая зона и места погружения шпунтов;
  • Кран устанавливается в рабочее положение;
  • Шпунты разгружают в штабели на бруски, размер которых составляет 10 на 10;
  • Размечается первый элемент, выполняется нанесение риски;
  • Вибропопогружатель навешивается на кран и приводится в рабочее состояние;
  • Захват вибропогружателя заводится на торец шпунта, выполняется фиксация и поднятие;
  • Шпунт переносят и устанавливают на место погружения;
  • Производится погружение шпунта на проектную глубину. С помощью уровня и теодолита выполняется контроль вертикальности;
  • Аналогичным способом выполняется перемещение следующего элемента;
  • Замки совмещаются в соответствии со схемой;
  • Производится погружение до совмещения торцов двух элементов;
  • Аналогичным способом и в соответствии с проектом происходит погружение остальных элементов.

Специалисты из компании «Ларсен Пайлинг» произведут предварительную оценку условий работ, проведут испытания грунта, составят смету и всю необходимую сопутствующую документацию, выполнят погружение шпунта и укрепят шпунтовую стенку.

Мы выполняем работы в кратчайшие сроки, применяя находящуюся в собственности компании маневренную технику. Имеются все необходимые допуски и сертификат СРО.
