Устройство обвязочного пояса котлована

Достаточно часто для выполнения запланированных строительных работ требуется возвести шпунтовое ограждение. В некоторых случаях, начинать строительство без соблюдения этой нормы безопасности запрещено. Например, надежное крепление стенок котлована необходимо, если он находится рядом с многоэтажными зданиями. В противном случае возникает серьезный риск осыпания стенок. Кроме того, может нарушиться устойчивость рядом стоящих строений.

Несущей способности шпунтовой стены достаточно, чтобы выдержать давление грунта при откопке, глубина которой составляет 3-4 метра. Если глубина откопки больше, то обязательно нужна установка усиливающих конструкций.

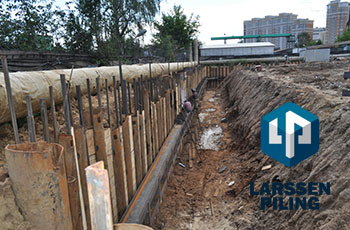

На первом этапе устанавливается обвязочный пояс, объединяющий все шпунтовые элементы в единую конструкцию, что способствует равномерному распределению нагрузки. В некоторых случаях проектом предусматриваются два обвязочных пояса – верхний и нижний. Их делают из спаренного двутавра, к которому привариваются винтовые сваи. Обратите внимание, что откосы забирают на себя часть горизонтальной нагрузки. После установки обвязочного пояса или поясов и распорной системы выполняется выборка грунта.

Такая конструкция позволяет одновременно возводить монолитные стены и фундамент, работать в тяжелых условиях. Она обеспечивает защиту от оползней и грунтовых вод, сокращает сроки строительства и его себестоимость. Ее наличие делает процесс выполнение запланированных работ более безопасным.
