Коротко. Статическое вдавливание шпунта практически не создаёт вибрации и шума, поэтому его применяют вплотную к существующей застройке — рядом с аварийными зданиями, памятниками и над линиями метро. Вибропогружение даёт колебания грунта, но при безрезонансном оборудовании, мониторинге и соблюдении нормативного расстояния остаётся безопасным и при этом быстрее и дешевле. Выбор метода зависит от трёх вещей: состояния соседних зданий, грунтов и допустимого уровня вибрации на площадке.
Почему погружение шпунта влияет на соседние здания
При погружении шпунта в грунт возникают колебания, которые расходятся от точки работ и передаются на фундаменты соседних зданий. Сама по себе вибрация редко ломает несущие конструкции напрямую — главная опасность в другом. Колебания доуплотняют рыхлые и водонасыщенные грунты, и здание рядом получает дополнительную, неравномерную осадку. Именно она приводит к трещинам в стенах, перекосам проёмов и деформациям отделки.
Насколько сильным будет отклик, зависит от типа и состояния грунта в основании, типа фундамента соседнего здания, его текущего технического состояния и расстояния до источника. Эти зависимости описывает ГОСТ Р 52892-2007 «Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка её воздействия на конструкцию». Поэтому ветхий дом на слабых грунтах и современный монолит на сваях реагируют на одни и те же работы совершенно по-разному.
Чем различаются два метода

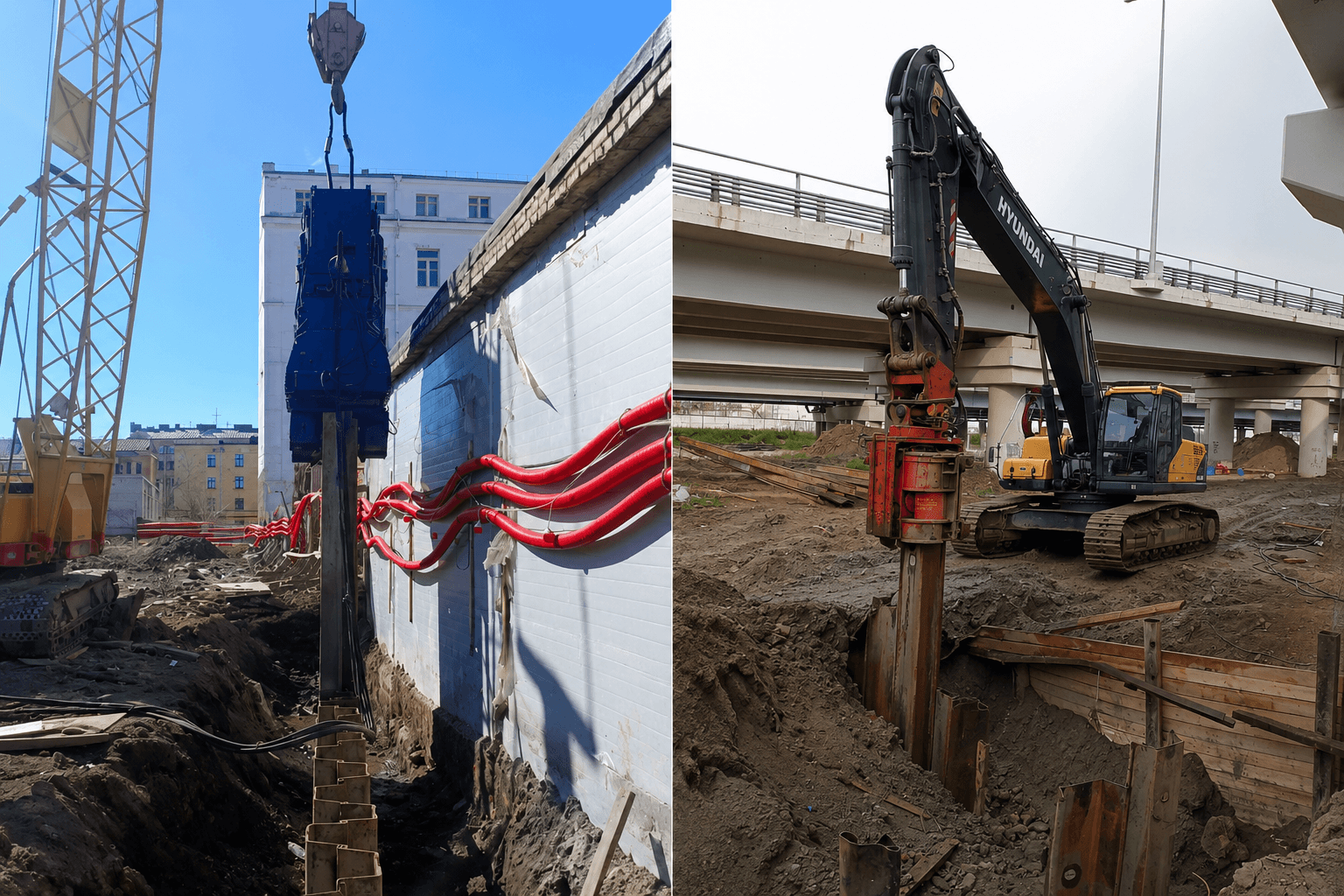

Вибропогружение. Вибропогружатель сообщает шпунту колебания, которые снижают трение грунта о профиль, и шпунтина уходит вниз под действием вибрации и собственного веса оборудования. Метод производительный (порядка 3–5 м/ч), работает в широком диапазоне грунтов, но передаёт в грунт динамическую нагрузку, которую нужно контролировать.
Статическое вдавливание. Сваевдавливающая установка задавливает шпунт в грунт постоянным статическим усилием, отталкиваясь (получая реакцию) от уже погружённых соседних шпунтин. Ударов и вибрации при этом практически нет, шум минимальный. Когда динамическое воздействие на соседей недопустимо, забивные и вибропогружаемые элементы заменяют именно вдавливаемыми.
Вибропогружение vs статическое вдавливание: сравнение по воздействию
| Параметр | Вибропогружение | Статическое вдавливание |
|---|---|---|
| Принцип | Колебания снижают трение, шпунт идёт под вибрацией и весом | Задавливание статическим усилием с опорой на погружённые шпунтины |
| Вибрация на грунт и здания | Есть, требует контроля | Практически отсутствует |
| Шум | Умеренный (порядка 55 дБ) | Низкий |
| Скорость погружения | Выше (≈3–5 м/ч) | Ниже |
| Работа в плотных и каменистых грунтах | Возможна, в тяжёлых случаях — лидерное бурение | Сложнее, часто требует лидерного бурения или подмыва |
| Минимальное расстояние до зданий | По расчёту зоны влияния и нормам, с мониторингом | Вплотную, включая аварийные здания и памятники |
| Риск дополнительной осадки соседей | Присутствует на рыхлых и водонасыщенных грунтах | Минимальный |
| Стоимость работ | Ниже | Выше |
| Доступ и габариты | Компактнее (на экскаваторе или кране) | Установке нужно место и стартовый участок |
| Где выбирают | Открытые площадки, застройка на нормативном расстоянии | Плотная городская застройка, ветхие и исторические здания |
Какой уровень вибрации опасен для здания
Универсального числа нет — допустимый уровень зависит от состояния конкретного здания. В качестве грубого ориентира для зданий в нормальном техническом состоянии часто называют скорость колебаний около 15 мм/с: выше этого значения риск повреждений резко растёт. Для аварийных, ветхих зданий и памятников архитектуры допустимые пороги в разы ниже, и определяются они индивидуально.
Нормативная база, на которую опираются при оценке:
- ГОСТ Р 52892-2007 — измерение вибрации зданий и оценка её воздействия на конструкции;
- ГОСТ 12.1.012 «Вибрационная безопасность» — общие требования по уровням вибрации;
- СП 45.13330 «Земляные сооружения, основания и фундаменты» — производство работ, в том числе вблизи существующей застройки, и геотехнический мониторинг;
- профильное руководство по вибропогружению свай и шпунта вблизи существующих зданий — порядок обследования и определения безопасных расстояний.
На практике безопасное расстояние и допустимый уровень колебаний закрепляют в проекте на основе обследования зданий, попавших в зону влияния, и уточняют пробным погружением с инструментальными замерами.
Как снизить воздействие вибропогружения
Если по грунтам и срокам выгоднее вибропогружение, его влияние на соседей снижают набором мер:
- Обследовать здания в зоне влияния до начала работ — зафиксировать существующие трещины, установить маяки.
- Применять безрезонансные (высокочастотные) вибропогружатели с регулируемым моментом — они быстро проходят опасную резонансную зону при разгоне и остановке.
- Делать лидерное бурение под профиль в плотных грунтах — это снижает необходимое усилие и уровень вибрации.
- Ограничивать темп — уменьшать число одновременно погружаемых шпунтин.
- Вести мониторинг: виброметрию плюс геодезические наблюдения за осадками и кренами соседних зданий.
- У особо чувствительных точек — переходить на статическое вдавливание.
Когда какой метод выбирать
Статическое вдавливание — если рядом аварийные или ветхие здания, объекты культурного наследия, действующие тоннели и линии метро, либо если на площадке заданы жёсткие лимиты по вибрации. Это основной метод для исторического центра и плотной застройки.
Вибропогружение — если соседняя застройка находится на нормативном расстоянии, грунты позволяют, а сроки и бюджет в приоритете. Обязательные условия — безрезонансное оборудование и мониторинг.
На крупных объектах часто оптимален комбинированный подход: в удалённой части площадки работают вибропогружением с мониторингом, а у чувствительной застройки переходят на вдавливание; в отдельных точках добавляют лидерное бурение и снижают темп. Так удаётся удержать сроки, не выходя за допустимый уровень воздействия на соседей.
Коротко о главном
Если рядом чувствительная застройка — выбирайте статическое вдавливание: оно практически исключает вибрацию и дополнительную осадку соседей. Если застройка на нормативном расстоянии и важны сроки — вибропогружение с безрезонансным оборудованием и мониторингом закроет задачу дешевле. А определить безопасный метод и расстояние для конкретной площадки можно только после обследования зданий и оценки грунтов.
Нужна оценка воздействия на соседние здания для вашего объекта? Подберём метод погружения шпунта и рассчитаем зону влияния — пришлите исходные данные по площадке.
Часто задаваемые вопросы
-
На каком расстоянии от дома можно вести вибропогружение?
Единого норматива в метрах нет. Безопасное расстояние определяют по состоянию здания, грунтам и типу оборудования — через обследование, расчёт зоны влияния и пробное погружение. У чувствительных объектов вместо вибропогружения применяют вдавливание.
-
Создаёт ли статическое вдавливание вибрацию?
Нет. Это практически безвибрационный и малошумный метод, поэтому им работают вплотную к существующим зданиям.
-
Какой уровень вибрации считается опасным для здания?
Для зданий в нормальном состоянии ориентир — около 15 мм/с; для аварийных зданий и памятников пороги существенно ниже. Допустимое значение нормируется по ГОСТ Р 52892 и закрепляется проектом.
-
Что выбрать рядом с аварийным домом или памятником?
Статическое вдавливание — оно не передаёт в грунт динамическую нагрузку.
-
Нужен ли мониторинг при вибропогружении?
Да. В зоне влияния обязательны виброметрия и геодезический контроль осадок и кренов соседних зданий.
-
Что дешевле — вибропогружение или вдавливание?
Вибропогружение обычно дешевле и быстрее. Вдавливание дороже, но безопаснее там, где рядом чувствительная застройка.
-
Можно ли вести шпунтовые работы в историческом центре или рядом с метро?
Да, преимущественно статическим вдавливанием и с постоянным мониторингом.
