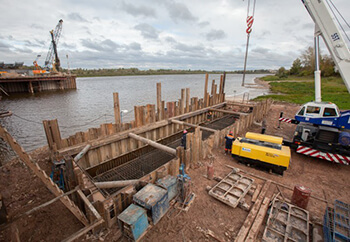

Шпунтовые работы при возведении мостов

Шпунтовые работы при возведении мостов

Шпунтовые работы при возведении мостов необходимы в тех случаях, когда требуется повышенная плотность ограждения (сооружение опор в русле реки, укрепление стенок котлованов). Для создания ограждений используются деревянные или металлические сваи. Деревянный вариант применяется в случаях, когда глубина погружения не превышает 6 метров и в грунте нет затонувших деревьев, камней или иных включений.

Если работы производятся на глубине воды в 3-4 метра, то делается двойное ограждение из деревянного шпунта. Расстояние между стенками должно составлять не меньше метра. Пазухи между стенками заполняются супесями, суглинками, мелким песком, при этом содержание мелких частиц - не более 20%.

Делается деревянный шпунт применяется из лесоматериалов второго сорта хвойных пород. Если используются лиственные породы, то их длина не превышает 3 метра. Чаще всего гребень и паз имеют прямоугольную форму. Треугольная форма применяется при толщине шпунта не более 8см.Длина заострения шпунтовой сваи назначается в зависимости от проходимых грунтов и должна составлять от одной (для тяжелых грунтов) до трех (для легких грунтов) толщин шпунта.

Если погружение шпунтовых свай производилось методом забивки, то верхушки свай срезают строго перпендикулярно к оси свай и снабжают прямоугольным бугелем.

Скобы и болты на шпунтовых сваях устанавливаются впотай. Маячные сваи располагаются вне направляющих схваток на расстоянии не более 2 метров друг от друга.

Глубина погружения однорядного шпунта в связные, крупнопесчаные и гравелистые грунты –не менее 1 метра, а для мелкопесчаных и плывунных фунтов - 2 метров ниже уровня дна котлована. Глубина погружения внешнего ряда двойного деревянного шпунтового ограждения в любом случае составляет не менее 2 м.

Стальной шпунт используют в случаях, когда глубина воды превышает два метра. Если шпунт не входит в конструкцию опоры, то после завершения работ его извлекают и используют повторно. В каждом случае учитываются конкретные условия производства работ, указанные в проекте.

Для ограждения котлованов обычно используется корытный профиль. Плоский профиль применяют для  образования стенок ограждения искусственных островков, цилиндрических в плане.

Внутренние размеры в плане  шпунтового ограждения фундаментов определяются с учетом установки опалубки фундамента, но минимум на 30 сантиметров больше проектируемых размеров фундамента. При забивке наклонных свай их располагают так,  чтобы острие шпунтин отстояло от свай минимум на метр.

Верх шпунтового ограждения должен быть на 0.3 м выше уровня грунтовых вод в котловане, на 0.3 м выше уровня планировочной отметки вокруг ограждения на суходоле и на 0.7 м выше рабочего горизонта при устройстве ограждения в русле реки.

Расчетная отметка дна реки вокруг шпунтового ограждения делается с учетом того, что может произойти размыв.

В ходе расчетов определяется отметка низа шпунта. Независимо от расчетов глубина забивки шпунта ниже дна котлована или отметкиразмыва должна составлять на  текучих и текучепластичных глинах, суглинках и супесях, водонасыщенных илах, пылеватых и мелких песках не менее 2 метров, а в остальных случаях - не менее 1 метра.

Если необходимо, то шпунтовое ограждение раскрепляют горизонтальными поясами - обвязками по контуру котлована.

Обвязка шпунта Ларсена

Обвязка по высоте делается с учетом способа разработки котлована. Каждый ее ярус может состоять из системы поперечных, продольных и угловых распорок. Их размещают в зависимости от конструкции опоры и применяемых механизмов.

Если под защитой шпунта сооружаются основания фундаментов из свай или оболочек, то распорные конструкции проектируют с учетом их использования в качестве направляющих каркасов.

В некоторых случаях ограждения из стального шпунта имеют кольцевые  очертания  с креплением из кольцевых поясов-обвязок безпоперечных распорок. Это облегчает и упрощает распорные крепления. Количество поясов и места установки их по высоте котлована определяются в ходе расчетов.

Пояса лучше делать составными на болтовых стыках, чтобы их было удобнее устанавливать и разбирать. Под обвязки предусматриваются столики.

Если отмечается низкий горизонт грунтовых вод, то котлован разрабатывается до отметки, близкой к горизонту грунтовых вод, без крепления, но с устройством бермы. Ее ширина должна обеспечивать удобное производство запланированных работ.

При устройстве шпунтового ограждения на местности, покрытой водой, забивку шпунта следует производить после установки обвязки или каркасов, служащих для фиксации положения шпунта в плане и включающих пояса креплений, необходимые по расчету. Каркасы или обвязки устанавливают на маячные сваи, спланированное основание, подводный ростверк или удерживают  на плаву в процессе забивки на специальных плашкоутах.
