Шпунтовые работы

В действующих строительных нормах и правилах прописанные в ситуациях, в которых необходимо осуществить шпунтовые работы. Монтаж ограждения из шпунта обязателен при:

• Разработке грунта. На твердых почвах нулевая отметка составляет 2 м. На несвязных грунтах это значение существенно меньше. В зависимости от конкретного типа грунта оно сокращается вплоть до 1м. Шпунтовое ограждение позволяет предотвратить осыпание грунта в котловане, траншее или любом другом углублении;
• Водоотсечении. Большинство шпунтовых ограждений возводятся из шпунта Ларсена. Он имеет пазогребневые замки по краям, что позволяет соединять соседние элементы в сплошную стенку. Если предварительно обработать замки герметиком, то такое ограждение надежно защитит строительную площадку от подтопления грунтовыми водами. Нередко шпунт Ларсена используют и для возведения гидротехнических сооружений. Он подойдет для строительства причалов, певцов, дамб, плотин и т.д.;
• Укрепление береговой линии. Шпунтовая стенка сдерживает давление воды и помогает сформировать русло водоема;
• Дорожное строительство и укрепление объектов инфраструктуры.

Перед началом шпунтовых работ выполняется проектирование. По специальным формулам рассчитывается планируемая нагрузка на шпунт. Этот процесс подробно описан в соответствующих статьях. Если на руках у заказчика изначально имеется проект, то можно переходить сразу к выполнению работ. В некоторых случаях в проекте указана марка шпунта, которая на данный момент уже не производится. Подобные разновидности изделий считаются дефицитными, а значит стоят дороже. Наши специалисты могут предложить замену на другую марку шпунта со схожими характеристиками. В случае согласия заказчика на подобную замену производится перерасчет сметы.

Погружение шпунта может быть выполнено несколькими способами. Каждый из них имеет определенные технологические особенности.

Забивка с помощью гидравлических или динамических молотов

Самый дешевый из возможных вариантов, но он применяется реже всего. Во-первых, неосторожно нанесенные удары могут повредить шпунт. Во-вторых, в процессе заливки возникают динамические колебания, которые могут стать причиной нанесения повреждений находящимся поблизости строениям. По этим причинам использование забивки в условиях плотной застройки и запрещено.

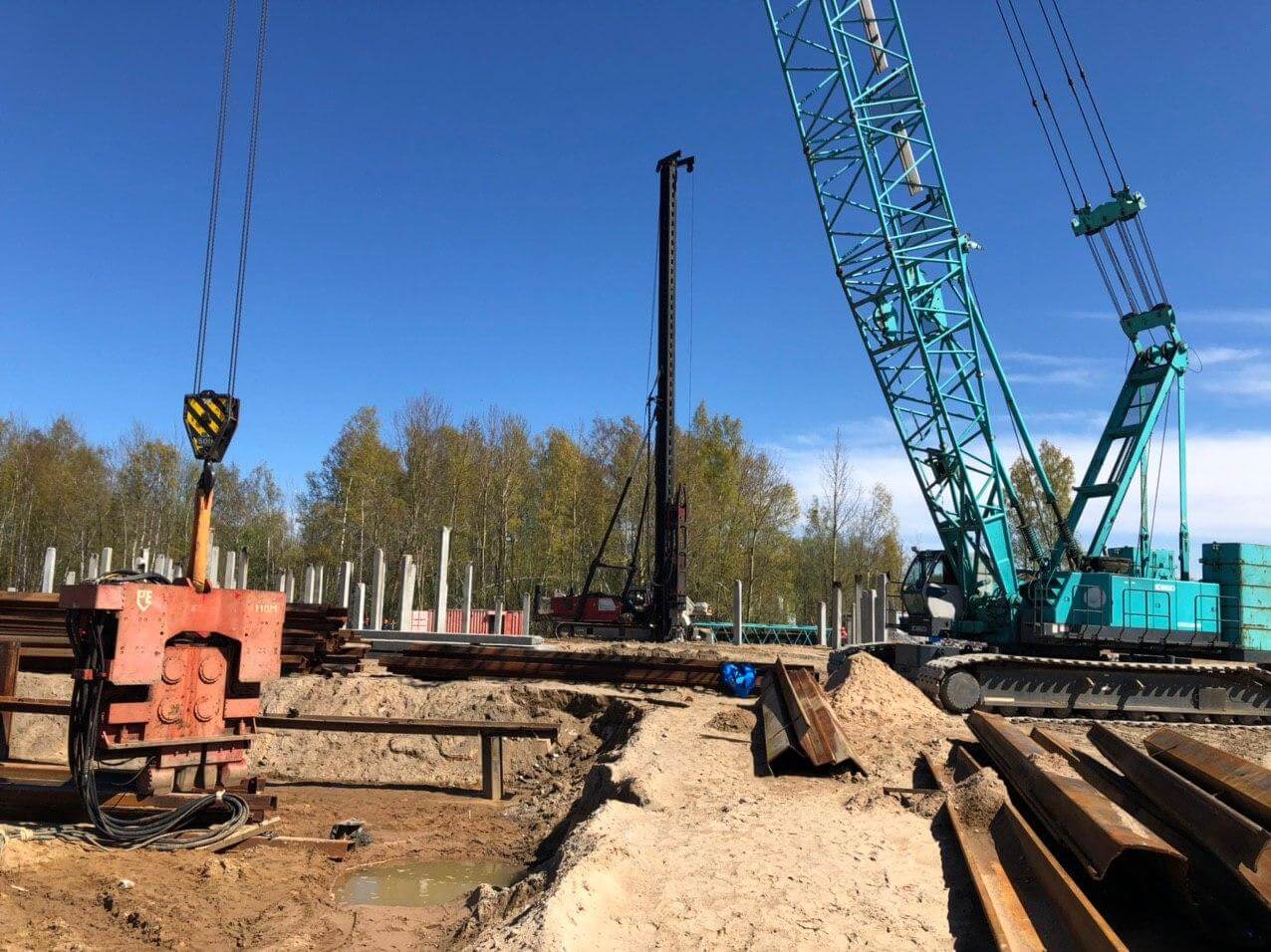

Вибропогружение

Используются вибропогружатели, которые навешиваются на кран или на экскаватор. Каждый вибропогружатель состоит из электрического или гидравлического привода, вибровозбудителя и наголовника в котором нужно зафиксировать погружаемый элемент. Во включенном состоянии техника начинает производить вибрации, происходящих учет вращение разнонаправленных дебалансов. Их частота и амплитуда различаются в зависимости от характеристик вибропогружателя. Вибрации передаются от погружаемого элемента на грунт, что приводит к снижению его плотности. В результате шпунт буквально проваливается в землю под необходимым углом и на указанную в проекте глубину. По частоте колебаний вибропогружатели подразделяют на:

• Низкочастотные. Отличаются большой ударной мощностью и подходят для пробивания тяжелых грунтов. Частота их колебаний не регулируется. Они применяются в совокупности с кранами с решетчатой стрелой;
• Среднечастотные. Применяются для прохождения суглинков и моренных глин;
• Высокочастотные. Их частота составляет от 1900 до 2300 оборотов в минуту и может регулироваться в процессе работ. Допустимо использование подобной техники в сочетании с кранами с решетчатой стрелой и с автокранами. Оборудование весит до 9 тонн, но ее достаточно просто перебазировать на строительную площадку;
• Погружатели с безрезонансным пуском. Отличаются высокой частотой колебаний. Оснащены встроенным гидравлическим насосом. Во время включения и выключения такой техники не возникает направленных в стрелу крана вибраций.

Статическое вдавливание

Выполняется с помощью специальных установок. Они работают без какого-либо шума. Их применение не нужно учить никаких повреждений по окружающей среде. Такую технику разрешено использовать даже для выполнение работ в закрытых помещениях, рядом с находящимися в аварийном состоянии или имеющими высокую историческую ценность. Установки статического вдавливания занимает много места, то их достаточно сложно транспортировать на объект, поэтому данный вариант монтажа стоит дороже всего.

Вспомогательные меры

Тяжелее всего проводить шпунтовые работы на твердых грунтах. В качестве вспомогательных мер может быть выбран один из двух вариантов:

• Бурение лидерных скважин. Осуществляется с помощью специальных установок. В этом случае сначала в грунте пробуриваются в скважины необходимой глубины, затем в них устанавливаются шпунт. Наличие скважин позволяет повысить скорость и точность монтажа шпунта;
• Гидроподмыв. В этом случае по бокам и в центре шпунта устанавливают специальные трубки. По ним подается вода под давлением, которое составляет не менее 0,5 МПа. Степень интенсивности подмыва необходимо тщательно регулировать.

Несколько слов о разновидностях шпунта

Чаще всего используется металлический шпунт Ларсена, особенности которого были подробно описаны выше, существуют в другие варианты:

• Деревянные шпунты. Применяются реже всего, так как их легко повредить при погружении. Аккуратно извлечь такой шпунт из грунта практически невозможно;
• Железобетонный шпунт. Тоже используется однократно, но это связано с тем, что его технически сложный извлекать из грунта;
• Пластиковый шпунт. Стоит дешевле металлического, но несколько уступает ему по характеристикам. Может использоваться многократно. Подходит не для всех разновидностей грунта.

О демонтаже шпунта

Важная особенность шпунта ларсена состоит в возможности его многократного использования. В Соответствии с характеристиками некоторые из марок могут применяться до 20 раз. Демонтаж осуществляется с помощью вибропогружателей. Такой способ извлечения полностью безопасен для шпунта. После извлечения изделия тщательно осматриваются. Если обнаружены какие-то дефекты, то такой шпунт отбраковываются. Если шпунт находится в хорошем состоянии, то специализированные фирмы, включая нашу компанию, могут выкупить его по выгодной цене с целью повторной установки на другом объекте.
