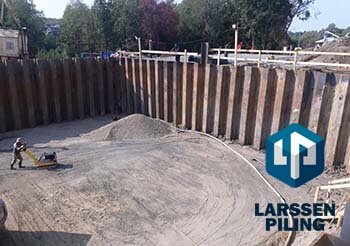

Шпунтовая стенка котлована

Шпунтовая стенка котлована

В некоторых случаях шпунтовая стенка котлована является необходимым условием, без которого нельзя выполнять работы нулевого цикла. Наша компания выполняет работы по погружению шпунта любого типа. Это позволяет обеспечить надежную защиту котлована от осыпаний грунта. Обустройство ограждений возможно даже в стесненных условиях площадки.

Для чего нужна шпунтовая стенка?

Шпунтовые ограждения в обязательном порядке обустраивают в тех случаях, когда это необходимо в соответствии с требованиями безопасности. В действующих СНиП указана максимальная глубина котлованов и траншей, позволяющая работать без дополнительных укреплений.

  1. Для песчаной почвы с жесткими связями она составляет до 1м.
  2. Для супесей – до 1,25м.
  3. Для глинистой почвы и суглинков – до 1,5м.
  4. Для грунтов высокой плотности – до 2м.

Шпунтовые ограждения надежно защищают котлован от осыпаний и оползней. Особое внимание их обустройству уделяется, если разрабатывается котлован с наклонными стенками. Такие ограждения являются отличной альтернативой водопонижающим работам. Герметичная шпунтовая стенка совершенно не пропускает воду и надежно защищает котлован от подтопления.

Особенности обустройства шпунтовой стенки

Выполнять шпунтовые работы должны только достаточно опытные специалисты, обладающие соответствующей квалификацией. Требуется привлечь специализированную технику. Процесс обустройства шпунтовых ограждений состоит из ряда последовательных этапов. Важно, чтобы не было допущено никаких технологических нарушений.

Выбор технологии и типа котлована зависит от его глубины, свойств грунта и эксплуатационных условий. Важно произвести точные предварительные расчеты.

Выделяются следующие разновидности шпунтовых ограждений:

  • Независимые стенки, которые стоят в грунте только за счет сопротивления почвы и не имеют никаких дополнительных креплений. Такой вариант возможен на грунтах высокой плотности;
  •  Стенки с поперечными распорками в виде стальных труб. Используются в достаточно глубоких, но узких котлованах. Вертикальные подпорки не нужны, так как фиксация труб происходит за счет давления противоположных стенок;
  • Стенки, укрепленные анкерными сваями. Используются для ограждения котлованов, глубина которых превышает 7м, и при работах в грунте с низкой плотностью. Анкерами служат винтовые сваи. Их устанавливают по периметру котлована, на расстоянии 5м от стенки. Шаг составляет 3-4 метра.

В плотных почвах используют корытообразный, Z-образный и плоский шпунт. В грунтах низкой плотности применяется трубошпунт.

Об используемой технике

Погружение шпунта может осуществляться с помощью забивки, вибропогружения или с применением установок статического вдавливания. В последнем случае установки оборудованы обжимающим шпунтину гидравлическим узлом, который за счет перемещения вниз по направляющим погружает ее в грунт.

Для забивки и вибропогружения используют копровые установки, работающие на гусеничном или колесном ходу. Если речь идет об ударной забивке, то копр комплектуется гидравлическими или дизельными молотами, при вибропогружении используют вибропогружатели.

Забивка является самым дешевым методом, но ее не применяют в условиях плотной застройки, так как возникает риск нанесения повреждений находящимся поблизости строениям.

Используемые для забивки молоты относятся к конструкциям штангового или трубчатого типа. По их направляющим элементам перемещается боек, который наносит удары по шпунту. Дизельные молоты приводятся в действие детонацией находящейся в камере сгорания топливной смеси. Выделяется энергия, в результате чего боек подлетает в верхнюю часть корпуса и свободно падает на погружаемую конструкцию.

Суть метода вибропогружения состоит в том, что вибропогружатель производит вибрации, под воздействием которых шпунт без проблем погружается в грунт. Колебания низкой амплитуды вырабатываются за счет разнонаправленного вращения неотцентрированных дебалансов, которые приводятся в движение электрическим двигателем, закрепленным на корпусе вибропогружателя.

Устройство шпунтовых ограждений

Для конструирования шпунтовых ограждений используются сваи. Они могут быть деревянными, металлическими, железобетонными. Их забивают вплотную или с промежутками. Во втором случае необходима забирка. При необходимости дополнительно устанавливаются анкеры или распорки.

Чаще всего ограждения делаются из металлического шпунта. После завершения работ его можно использовать повторно или продать на рынке вторичного сырья.

Монтаж шпунтового ограждения состоит из следующих последовательных этапов:

  • Доставка шпунта на объект и складирование;
  • Разметка участка;
  • Копровая установка перемещается на место монтажа. Захватный механизм фиксируется на шпунтине. Установка подтягивает шпунт к месту погружения;
  • Шпунт стропуют крановой лебедкой копра. Конструкцию ставят в забивочное положение;
  • Шпунт сопрягают с наголовником молота. Необходимо проверить вертикальность положения шпунтины. Затем молот наносит удары, забивающие шпунт на проектную глубину.

Затем копр доставляет к месту установки следующую шпунтину. Ее стропуют и ставят в забивочное положение. Пазовые замки соединяются с замками забитой шпунтины. Начинается погружение. Вышеописанные действия повторяются до тех пор, пока не будет сконструирована шпунтовая стенка.
