Применение шпунта в строительстве мостов и дорожной инфраструктуры

Шпунтовые ограждения применяются при строительстве мостов и дорог для создания котлованов под опоры, защиты от грунтовых вод, укрепления откосов насыпей и подходов. Шпунт позволяет вести работы в стеснённых условиях, на обводнённых участках, в непосредственной близости от существующих сооружений без риска обрушения стенок котлована. Технология обеспечивает безопасность, сокращает сроки и снижает воздействие на окружающую застройку. Выбор типа шпунта, глубины погружения и схемы крепления зависит от глубины котлована, грунтовых условий, уровня грунтовых вод и нагрузок от строительной техники.

Зачем нужен шпунт при строительстве моста

Мостовые опоры часто возводятся в сложных условиях — на реках, в поймах, вблизи существующих дорог и зданий. Шпунтовые ограждения решают несколько задач одновременно:

• Ограждение котлована под опору моста — обеспечивает устойчивость стенок при разработке грунта на глубину до 10–20 метров, предотвращает обрушение и осыпание.
• Защита от грунтовых вод — шпунт образует водонепроницаемую стенку, позволяет откачать воду из котлована и вести работы в сухих условиях.
• Устройство перемычек на реках — временные шпунтовые перемычки отсекают участок русла, создают сухую зону для бетонирования фундаментов и опор.
• Защита существующих сооружений — шпунт предотвращает осадку грунта и деформацию близлежащих зданий, дорог, коммуникаций.
• Постоянные берегоукрепительные конструкции — после окончания строительства шпунт может остаться как часть береговой защиты опор от размыва.

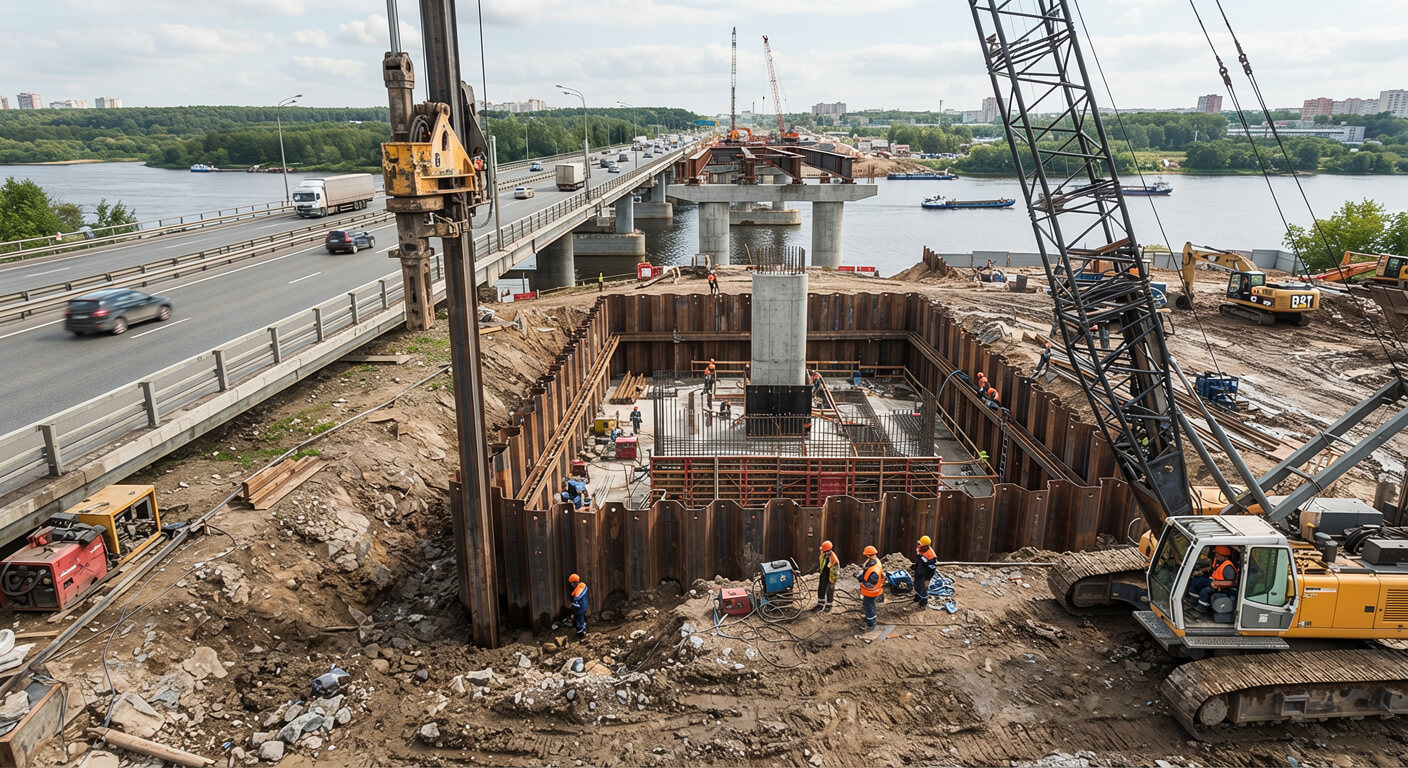

Как применяется шпунтовое ограждение опоры моста

Шпунт погружают по периметру будущего котлована до начала земляных работ. Последовательность действий зависит от типа объекта:

Опоры в русле реки

Устраивают временные островные или полуостровные перемычки из двух рядов шпунта с грунтовой засыпкой между ними. Шпунт погружают с плавучих платформ или понтонов, заглубляют до водоупорных слоёв. После откачки воды внутри перемычки разрабатывают котлован, бетонируют фундамент и тело опоры. По завершении работ перемычку демонтируют или оставляют как защиту от размыва.

Опоры на суше или в пойме

Шпунт погружают по контуру котлована в один ряд, устраивают распорную или анкерную систему для восприятия бокового давления грунта. Котлован разрабатывают экскаваторами, устанавливают арматурные каркасы, бетонируют фундаменты и стволы опор. После набора прочности бетона шпунт обычно извлекают и используют на следующих объектах.

Опоры вблизи действующих дорог

Шпунтовое ограждение предотвращает осадку дорожного полотна и деформацию подземных коммуникаций. Применяют статическое вдавливание или вибропогружение с контролем вибрации. Анкеровка выполняется в сторону от дороги или с помощью распорных систем внутри котлована.

Шпунт для дорожного строительства: области применения

В дорожной инфраструктуре шпунтовые конструкции используются не только для мостов, но и для других объектов:

• Подпорные стенки на крутых откосах — удерживают грунт на участках с ограниченной территорией, где невозможно устроить пологие откосы.
• Укрепление насыпей и выемок — защищают от оползней, размыва, осыпания грунта.
• Устройство тоннелей и подземных переходов — шпунт ограждает котлованы открытым способом или создаёт временную крепь при проходке.
• Защита коммуникаций при прокладке под дорогами — шпунтовые ограждения позволяют вести работы без перекрытия движения.
• Берегоукрепление вдоль дорог — на участках, проходящих вдоль рек, водохранилищ, морских побережий.
• Временные подъезды и переправы — шпунт используется для устройства временных причалов, платформ, съездов на стройплощадки.

Чем отличается шпунтовое ограждение котлована от распорного крепления

Параметр	Шпунтовое ограждение	Распорное крепление (стойки + щиты)
Глубина котлована	До 20 м и более	До 6–8 м (ограничено устойчивостью распорок)
Защита от грунтовых вод	Высокая (водонепроницаемая стенка)	Низкая (требуется дренаж и насосы)
Возможность работы в обводнённых грунтах	Да, шпунт отсекает воду	Нет, требуется предварительное водопонижение
Влияние на окружающую застройку	Минимальное (шпунт предотвращает осадку грунта)	Высокое (возможны осадки зданий, коммуникаций)
Срок монтажа	5–10 дней	3–5 дней (но требует постоянной корректировки)
Повторное использование	Да, шпунт извлекается и используется многократно	Ограниченно (щиты изнашиваются)
Стоимость	Выше первоначально, ниже в пересчёте на цикл	Ниже для мелких котлованов

Какой тип шпунта выбрать для строительства мостовой опоры

Ситуация	Рекомендуемое решение
Котлован глубиной 5–8 м, сухие плотные грунты, отсутствие грунтовых вод	Металлический шпунт Ларсен III–IV, свободно стоящая стенка или распорная система
Котлован 10–15 м, обводнённые грунты, высокий уровень грунтовых вод	Ларсен V–VI с анкерными тягами или распорками, заглубление в водоупорный слой
Перемычка в русле реки, глубина воды 3–6 м, течение среднее	Двухрядная островная перемычка, Ларсен IV–V, грунтовая засыпка между рядами, защита от размыва
Котлован вблизи действующей дороги или здания, риск осадки фундаментов	Статическое вдавливание шпунта, Ларсен IV–V, анкеровка в сторону от объекта, мониторинг деформаций
Слабые илистые грунты, глубина 8–12 м, невозможность опирания на плотное основание	Трубошпунт (несущие трубы + промежуточные профили), свайное основание под распорки
Временный котлован на 3–6 месяцев, последующее извлечение шпунта	Аренда металлического шпунта Ларсен, вибропогружение и виброизвлечение

Этапы устройства шпунтового ограждения котлована под мостовую опору

1. Инженерно-геологические изыскания — бурение скважин, определение типа грунта, уровня грунтовых вод, несущей способности слоёв. Выявление карстов, линз слабых грунтов, плывунов.
2. Проектирование ограждения — расчёт глубины котлована, бокового давления грунта и воды, выбор профиля шпунта, схемы крепления (распорки, анкеры, свободная стенка). Проверка устойчивости на опрокидывание, сдвиг, всплытие.
3. Подготовка территории — расчистка площадки, выравнивание, устройство подъездных путей, разметка контура котлована. При работе в русле — установка плавучих платформ.
4. Погружение шпунта — забивка вибропогружателем, статическое вдавливание или лидерное бурение (в плотных грунтах и скальных породах). Контроль вертикальности, плотности замков, достижения проектной отметки.
5. Устройство крепления — установка распределительного бруса (вэйла) по верху шпунта, монтаж распорок или анкерных тяг, натяжение до расчётных усилий. Для глубоких котлованов — ярусное крепление.
6. Водопонижение — откачка воды из котлована насосами, контроль притока, устройство зумпфов (приямков для сбора воды). При необходимости — инъекционное закрепление грунта у основания шпунта.
7. Разработка котлована — послойная выемка грунта экскаваторами, вывоз на отвал или использование в насыпях. Контроль состояния ограждения, корректировка крепления при необходимости.
8. Устройство фундамента и опоры — установка арматурных каркасов, бетонирование, уход за бетоном, набор прочности.
9. Обратная засыпка и извлечение шпунта — заполнение пазух котлована грунтом с уплотнением, демонтаж креплений, извлечение шпунта виброметодом или статическим выдёргиванием. При постоянных конструкциях шпунт остаётся в грунте.

Нужно ли извлекать шпунт после строительства мостовой опоры

Решение принимается на основе проектных требований и экономической целесообразности:

• Извлечение рекомендуется — если шпунт арендованный или планируется использовать на других объектах, если ограждение выполняло только временную функцию, если металл может корродировать и повлиять на долговечность опоры.
• Оставление в грунте целесообразно — если шпунт выполняет функцию постоянного берегоукрепления или противофильтрационной завесы, если извлечение может нарушить устойчивость готовой опоры или окружающих сооружений, если грунт вокруг шпунта уплотнился и извлечение технически сложно.

При оставлении шпунта в грунте проектом предусматривается антикоррозионная защита (катодная защита, покрытия) и учёт металла в балансе конструкции.

Какие сложности возникают при использовании шпунта в мостостроении

• Плотные и скальные грунты — затрудняют погружение, требуют лидерного бурения или использования мощных молотов. Увеличивают сроки и стоимость.
• Валуны и крупнообломочные включения — могут повредить замки шпунта, вызвать отклонение от вертикали. Требуется предварительная расчистка или обход препятствий.
• Высокое гидростатическое давление — при глубоких котлованах ниже уровня грунтовых вод возможно всплытие дна, прорыв воды через основание. Необходимы расчёт на всплытие, балластировка, инъекционное закрепление.
• Близость существующих сооружений — вибрация при забивке может повредить фундаменты зданий, коммуникации. Применяют статическое вдавливание, виброизоляцию, мониторинг.
• Ограниченное пространство для техники — на действующих дорогах, в городской застройке сложно разместить крупногабаритное оборудование. Используют компактные установки, секционное погружение.

Нормативная база для проектирования шпунтовых ограждений в инфраструктуре

Проектирование и устройство шпунтовых конструкций регламентируются действующими нормативными документами:

• СП 45.13330 — устанавливает требования к проектированию и строительству земляного полотна железных и автомобильных дорог, включая подпорные стенки и укрепление откосов.
• СП 35.13330 — регламентирует проектирование мостов и труб, включая требования к фундаментам опор, временным и постоянным ограждающим конструкциям.
• СП 45.13330 — описывает методы расчёта земляного полотна автомобильных дорог, требования к устойчивости откосов, дренажу.
• СП 24.13330 — устанавливает правила расчёта свайных фундаментов и шпунтовых стенок, методы определения несущей способности, деформаций.
• СП 46.13330 — регламентирует проектирование мостовых переходов через водотоки, требования к перемычкам, защите опор от размыва.
• ГОСТ 5686 — нормирует качество металлических шпунтовых свай, размеры, допуски, требования к замковым соединениям.

Документы задают коэффициенты безопасности, методики расчёта нагрузок, требования к контролю качества работ и приёмке. Проектирование ведётся с учётом категории дороги, интенсивности движения, сейсмичности, климатических условий.

Сколько времени занимает устройство шпунтового ограждения под мостовую опору

Сроки зависят от размеров котлована, грунтовых условий, доступности площадки:

• Подготовка и изыскания — 2–4 недели для типовых объектов.
• Проектирование — 1–3 недели (при наличии типовых решений — быстрее).
• Мобилизация техники и материалов — 3–7 дней.
• Погружение шпунта — 100–200 погонных метров в день (зависит от глубины, грунта, оборудования). Для периметра котлована 40×60 м (200 м) — 1–2 дня погружения.
• Устройство крепления — 2–5 дней.
• Разработка котлована и бетонирование — 3–6 недель (зависит от объёма и технологии).
• Обратная засыпка и извлечение шпунта — 5–10 дней.

Для типовой промежуточной опоры автодорожного моста полный цикл устройства шпунтового ограждения занимает 2–4 недели (без учёта бетонирования опоры).

Заключение

Шпунтовые ограждения — проверенное и эффективное решение для строительства мостов и дорожной инфраструктуры в сложных грунтовых и гидрогеологических условиях. Технология позволяет безопасно вести работы в котлованах любой глубины, защищать окружающую застройку от осадок, сокращать сроки строительства. Правильный выбор типа шпунта, способа погружения, схемы крепления обеспечивает надёжность конструкции и экономическую эффективность проекта.

Если вашему проекту требуется устройство шпунтового ограждения для мостовой опоры, котлована или подпорной стенки — обратитесь к специалистам для разработки проектного решения, подбора оборудования и выполнения работ.

Часто задаваемые вопросы

• Можно ли использовать шпунт повторно после строительства моста?

  Да, металлический шпунт можно извлечь после окончания работ и использовать на других объектах. Качественный профиль Ларсена выдерживает 10–15 циклов погружения-извлечения при условии бережного обращения и контроля состояния замков.

• Нужна ли анкеровка шпунтового ограждения котлована под опору моста?

  Зависит от глубины котлована и грунтовых условий. При глубине более 5–6 метров и боковом давлении грунта анкеровка или распорная система обязательны. Для мелких котлованов в плотных грунтах достаточно свободно стоящей стенки с заглублением.

• Какой шпунт лучше для устройства перемычки в реке — металлический или композитный?

  Для речных перемычек применяют только металлический шпунт Ларсена, так как он обеспечивает водонепроницаемость, выдерживает гидростатическое давление, удары льда и плавающих предметов. Композитный шпунт недостаточно прочен для таких условий.

• Как защитить шпунтовое ограждение от течения реки при строительстве опоры?

  Перед шпунтовой перемычкой устраивают каменную наброску или бетонный фартук, которые предотвращают подмыв основания. Шпунт заглубляют ниже дна реки на расчётную величину. Используют ледорезы и волноотбойные конструкции.

• Можно ли погружать шпунт рядом с действующей дорогой без остановки движения?

  Да, применяя статическое вдавливание или вибропогружение с контролем уровня вибрации. Устанавливают защитные экраны, ведут мониторинг деформаций дорожного полотна. При необходимости вводят ограничения скорости или временно перекрывают часть полос.

• Сколько стоит устройство шпунтового ограждения котлована под мостовую опору?

  Стоимость зависит от глубины, периметра котлована, грунтовых условий, сроков аренды шпунта. Ориентировочно: погружение металлического шпунта — от 3000–5000 руб./м² ограждения, аренда шпунта — от 150–300 руб./т в сутки. Для котлована 10×15 м глубиной 8 м общие затраты составляют 1,5–3 млн руб.

• Какие альтернативы шпунту существуют для ограждения котлованов в мостостроении?

  Буросекущиеся сваи («стена в грунте»), «стена в грунте» из монолитного железобетона, распорное крепление. Шпунт предпочтительнее при обводнённых грунтах, необходимости быстрого монтажа, возможности повторного использования материала.
