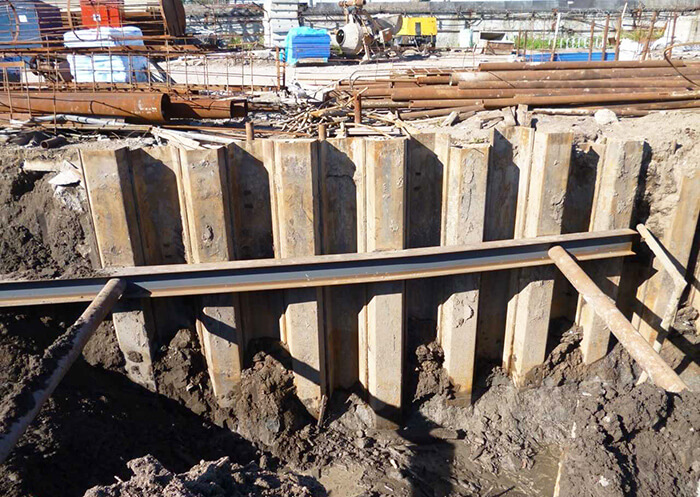

Раскрепление шпунтового ограждения котлована

Раскрепление шпунтового ограждения котлована применяется при:

  • Строительстве причалов, доков и других гидротехнических сооружений;
  • Укрепления береговой линии;
  • Строительстве водоприемных, водоотводящих и очистных сооружений;
  • Подземном строительстве;
  • Укреплении откосов, стенок котлованов и траншей и т.д.

Раскрепление позволяет увеличить основную массу нагрузки шпунтовой стенки при минимальном использовании ресурсов.

Распорное раскрепление состоит из системы труб-распорок и обвязочной балки распределительного пояса.

Анкерное раскрепление подразделяют на:

  • Заанкерированное шпунтовое ограждение. Она состоит из панелей для ограждения со шпунтовыми замками, анкерных тяг и сделанных из металлических труб анкерных свай. К стенке приварен структурный элемент, содержащий выполняющий роль анкерной тяги. Он сконструирован так, что его можно присоединять к другим замкам;
  • Роль анкерной сваи выполняет Т-образный шпунт с замком на конце, который можно подсоединять к другим аналогичным замкам;
  • Анкерная тяга и анкерная свая представляют собой единый корпус. Шпунт приваривается  к одной из коротких поверхностей профиля к середине поверхности служащей ограждением панели.
