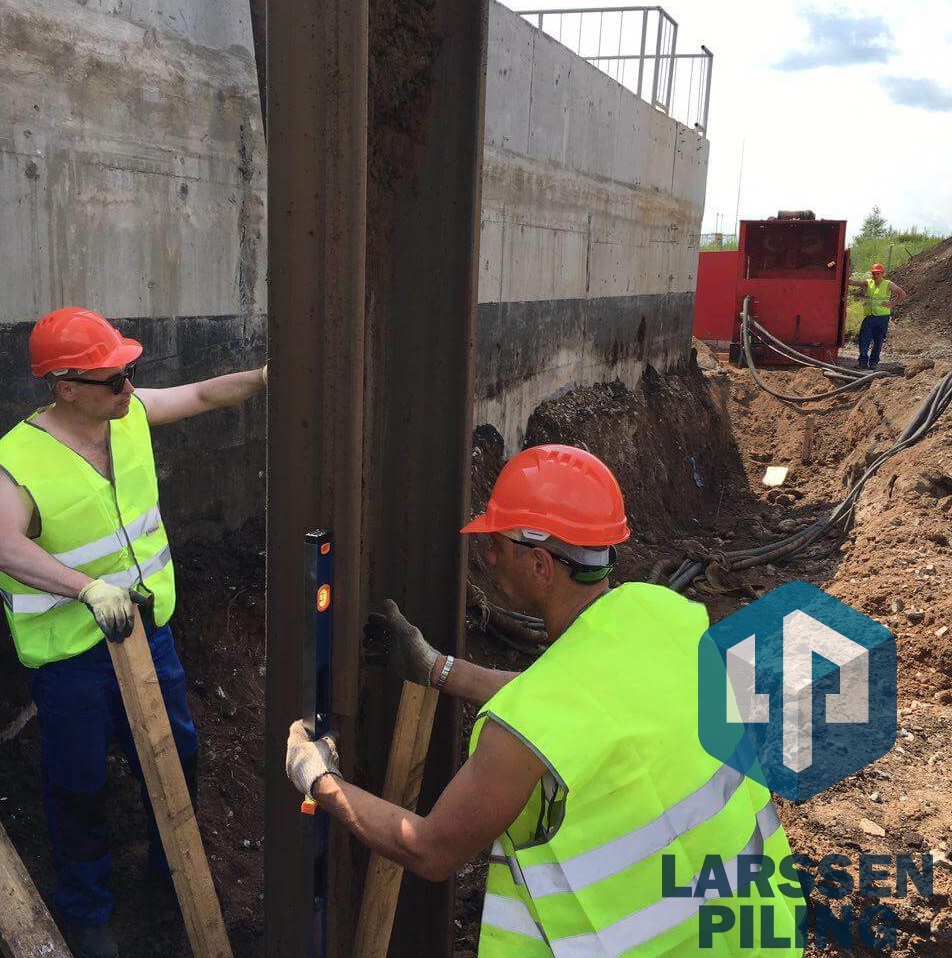

Монтаж распорной системы котлованов

Распорная система котлованов применяется в тех случаях, когда необходимо усилить жесткость конструкции, повысить надежность шпунтового ограждения. Обычно используют вариант, состоящий из обвязочного пояса (балки или швеллера) по периметру и сделанных из труб распорных элементов, соединенных между собой в прочный каркас.

В зависимости от конструкции котлована, глубины откопки, длины шпунта и свойств грунта подбирается распорная система. Например, есть котлован небольшого периметра. Глубина откопки – 4-5 метров. Длина шпунта – 8 метров. Грунт неподвижен. В таком случае достаточно только обвязочного пояса. Если же у котлована большой периметр, глубина откопки – 10 метров, длина шпунта -18 метров и грунты подвижны, то потребуется распорная система из двух или трех ярусов обвязочных поясов и распорных элементов.

Монтаж распорной системы осуществляется следующим образом:

• Для правильного расположения обвязочного пояса делаются подпорные столики. Они состоят из того же материала, что и сам пояс;
• Пояс приваривают по периметру к шпунтовой стенке;
• Подбираются распорки. Обычно их устанавливают в углах. Если есть возможность, то дополнительные распорки ставятся поперек котлована;
• Балка и труба соединяются между собой через лист путем сварки и делается необходимое количество ярусов.
