Замок шпунта Ларсена — продольный соединительный элемент по краям профиля, обеспечивающий сцепление соседних шпунтовых свай в сплошную водонепроницаемую стенку. Состоит из охватывающей (паз) и охватываемой (гребень) частей, которые входят друг в друга при погружении. Основные функции: передача горизонтальных усилий между профилями, обеспечение жёсткости стенки, отсечка грунта и воды, сохранение вертикальности при погружении.

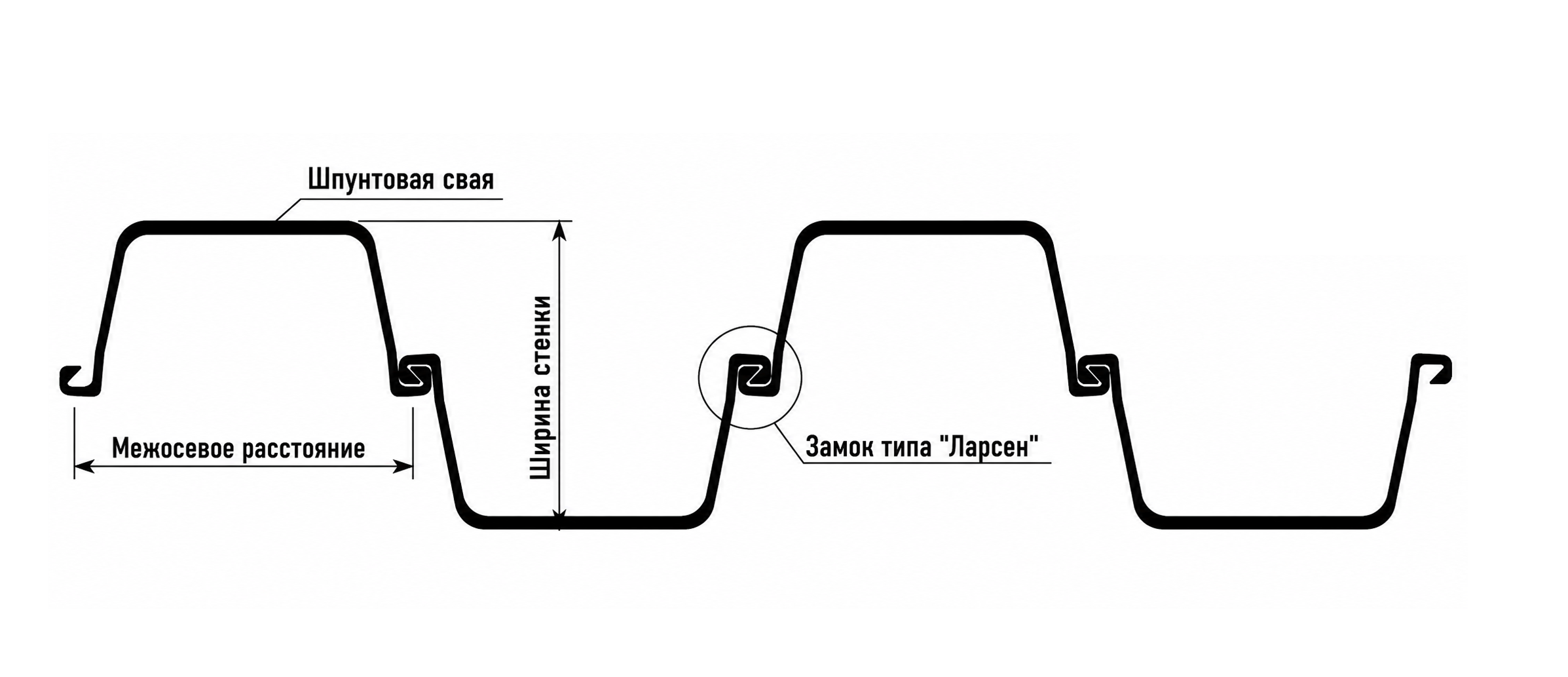

Как устроен замок шпунта Ларсена
Замок представляет собой профилированное утолщение по краям шпунтовой сваи, выполненное путём горячей прокатки или холодной гибки металла. Конструкция обеспечивает взаимное зацепление соседних профилей:
Охватывающая часть (паз)
С-образный или U-образный желоб, в который входит гребень соседнего профиля. Внутренняя поверхность паза гладкая или с микрорельефом для снижения трения при погружении. Согласно ГОСТ 5686-2020, глубина паза составляет 25–40 мм в зависимости от типа профиля.
Охватываемая часть (гребень)
Выступающий элемент, входящий в паз. Форма гребня соответствует форме паза с минимальным производственным зазором 1,5–3 мм по ГОСТ 5686-2020. Толщина гребня на 10–15% больше толщины стенки профиля для компенсации износа.
Зона сопряжения
Переходная часть между телом профиля и замком, где концентрируются напряжения при изгибе. Усилена радиусными переходами (радиус не менее 8 мм) и увеличенной толщиной металла. В этой зоне чаще всего возникают усталостные трещины при многократном использовании.
Принцип работы замка
При погружении гребень нового профиля вставляется в паз ранее установленного. Замок работает на сдвиг при горизонтальном давлении грунта (до 150 кН/м² на глубине 10 м), передавая усилие от одного профиля к другому. Плотное прилегание элементов замка предотвращает проникновение грунта и воды в стык. При извлечении шпунта замок работает на растяжение с усилием до 80–120 кН на погонный метр.
Типы замков шпунта
Замок типа Larssen (U-образный)
Стандартный тип для профилей с корытным сечением (например, Л5, Л5У, JU 180, JU 210 от компании Ларсен Пайлинг). Паз и гребень имеют полукруглую форму радиусом 8–12 мм, обеспечивают плотное прилегание по всей длине контакта.
Технические характеристики:
- Допустимое усилие на сдвиг: 80–100 кН/м
- Производственный зазор: 1,5–3 мм
- Коэффициент трения при погружении: 0,12–0,18
Применение: котлованы глубиной до 8 м, берегоукрепления, временные ограждения, резервуары. Согласно СП 304.1325800.2017, профили с замком Larssen составляют около 65% от всех применяемых шпунтовых ограждений в России.
Прямой замок (Z-тип)
Используется в Z-образных профилях. Паз и гребень имеют прямоугольное сечение 20×30 мм или 25×35 мм, соединение проще в изготовлении, но требует более точного контроля вертикальности при погружении.
Преимущества: на 12–18% меньше металлоёмкость замка по сравнению с Larssen, проще визуальный контроль плотности.
Недостатки: повышенный риск фильтрации при зазорах более 3 мм (на 30–40% выше, чем у U-образных), чувствительность к отклонениям от вертикали.
Применение: лёгкие ограждения котлованов глубиной 4–6 м, объекты без высоких требований к водонепроницаемости.
Усиленный замок HOESCH
Применяется в тяжёлых профилях (например, Л5УН). Имеет сложную форму с дополнительными выступами (кулачками) и углублениями, обеспечивающими многоточечное зацепление на 3–5 уровнях.
Преимущества: высокая несущая способность на сдвиг (до 180 кН/м), устойчивость к деформациям, возможность 10–15 циклов повторного использования.
Применение: глубокие котлованы (10–20 м), причальные стенки с нагрузкой от кранов, мостовые опоры, постоянные гидротехнические сооружения.
Универсальный замок
Современная разработка 2022–2024 годов для соединения разнотипных профилей: комбинации корытных + Z-образных, шпунт + двутавр. Имеет асимметричную конструкцию с адаптерами под различные типы замков.
Преимущества: возможность комбинирования профилей разных производителей, снижение стоимости проекта на 10–15%.
Недостатки: сложность монтажа, снижение водонепроницаемости на 20–25%, обязательная герметизация стыков.
Применение: реконструкция существующих ограждений, небольшие объекты с использованием б/у шпунта.
Сравнение типов замков шпунта Ларсена
| Параметр | Замок Larssen | Прямой замок (Z) | Усиленный HOESCH | Универсальный |
|---|---|---|---|---|
| Форма сечения | U-образная, R=8–12 мм | Прямоугольная 20×30 мм | Многоуровневая с кулачками | Асимметричная адаптивная |
| Профили | Л5, Л5У, JU 180, JU 210 | Z-образные профили | Л5УН, тяжёлые корытные | Комбинированные |
| Усилие на сдвиг | 80–100 кН/м | 60–80 кН/м | 150–180 кН/м | 50–70 кН/м |
| Производственный зазор | 1,5–3 мм | 2–3 мм | 1,0–2,5 мм | 2–4 мм |
| Водонепроницаемость | Высокая при зазоре до 4 мм | Средняя, критична при зазоре более 3 мм | Очень высокая, до 5 мм | Низкая, требует герметизации |
| Циклы использования | 6–10 | 5–8 | 10–15 | 4–6 |
| Стоимость (база: Larssen=100%) | 100% | 85–90% | 125–135% | 95–105% |
| Применение | Универсальные котлованы 4–8 м | Лёгкие ограждения до 6 м | Глубокие котлованы 10–20 м, причалы | Реконструкция, комбинации профилей |
Функции замка шпунта
Передача горизонтальных усилий
Боковое давление грунта и воды создаёт изгибающий момент в каждом профиле. Замок передаёт часть усилия на соседние профили через контактную поверхность, распределяя нагрузку по всей стенке. По СП 24.13330.2021, на глубине 5 м давление грунта составляет 50–70 кН/м², усилие на один замок 40–60 кН/м. Без замков каждый профиль работал бы независимо, что снизило бы несущую способность системы в 3–5 раз.
Обеспечение жёсткости стенки
Замковое соединение создаёт сплошную конструкцию, работающую как единая балка с моментом инерции в 8–12 раз выше, чем сумма моментов отдельных профилей.
Влияние зазоров на жёсткость (СП 304.1325800.2017):
- Зазор 0–2 мм: жёсткость 100% (расчётная)
- Зазор 3–4 мм: жёсткость 85–90%
- Зазор 5 мм: жёсткость 75–85% (снижение на 15–25%)
- Зазор 10 мм: жёсткость 50–65% (снижение на 35–50%)
Водонепроницаемость
Плотное прилегание элементов замка предотвращает фильтрацию воды и выпор грунта через стыки. Водонепроницаемость критична для котлованов ниже уровня грунтовых вод, резервуаров, берегоукреплений.
Нормы фильтрации по EN 12063:2020:
- Допустимая фильтрация через замки: не более 5 л/(м²·сутки)
- При зазоре 3 мм: фильтрация 2–4 л/(м²·сутки)
- При зазоре 5 мм: фильтрация 8–12 л/(м²·сутки) — требуется герметизация
- При зазоре 10 мм: фильтрация 30–50 л/(м²·сутки) — критическое состояние
Направление при погружении
Замок удерживает соседние профили в вертикальном положении, предотвращает отклонение от оси стенки. При погружении вибропогружателем или молотом замок центрирует профиль с точностью ±5–8 мм, снижая риск заклинивания или расхождения замков.
Проблемы с замками шпунта
Деформация замка
Причины: удары о валуны диаметром более 300 мм, плотные прослойки грунта, избыточная энергия молота, наклонное погружение с отклонением более 1:200.
Виды деформаций:
- Вмятина глубиной 3–8 мм (70% случаев) — профиль входит в замок с трением
- Изгиб замка на 10–15 мм (20% случаев) — требуется правка
- Разрыв металла в зоне сопряжения (5% случаев) — профиль непригоден
Методы устранения: правка гидравлическим прессом усилием 200–300 кН, термическая правка нагревом до 600°C, замена профиля при деформациях более 10 мм.
Износ замка
После многократного использования замок изнашивается из-за истирания контактных поверхностей (потеря толщины 0,3–0,5 мм за цикл), коррозии металла (скорость 0,1–0,2 мм/год в агрессивных грунтах), усталостных микротрещин.
Критерии предельного износа (ГОСТ 5686-2020):
- Увеличение зазора более чем на 3 мм (с 2 до 5 мм)
- Истирание поверхности более 30% от исходной толщины
- Наличие сквозных трещин длиной более 50 мм
- Коррозионные язвы глубиной более 1,5 мм
Заклинивание замка
Причины: попадание грунта в замок при погружении, деформация паза или гребня, коррозионные наросты толщиной 2–5 мм, смещение профилей с заклиниванием под углом.
Методы извлечения: вибрация вибропогружателем с частотой 30–35 Гц, гидравлические домкраты усилием 300–500 кН, промывка замков водой под давлением 5–8 МПа, резка замка гидравлическими ножницами (крайняя мера).
Расхождение замков
Причины: неравномерное давление грунта, недостаточная жёсткость профиля, ошибки погружения, динамические нагрузки от транспорта.
Последствия: образование щелей шириной 10–50 мм, выпор грунта с потерей объёма до 0,5–2 м³ на погонный метр, фильтрация воды до 100–200 л/(м²·сутки), снижение устойчивости стенки на 30–50%.
Методы устранения: усиление анкеровки, установка горизонтальных распорок, инъекция цементно-песчаных растворов, герметизация стыков гидрофильными лентами.
Контроль качества замкового соединения
Визуальный осмотр
Проверка замков до погружения: отсутствие трещин (100% профилей, лупа с увеличением ×10), отсутствие деформаций более 3 мм, отсутствие коррозии глубиной более 0,5 мм, наличие антикоррозионного покрытия толщиной 80–120 мкм.
Проверка после погружения: плотность прилегания замков, отсутствие зазоров более 5 мм (измерение щупами каждые 2 м по вертикали), вертикальность стыка, отсутствие выпора грунта или воды.
Лазерное 3D-сканирование
Оборудование: современные наземные лазерные сканеры с точностью ±1 мм, БПЛА с лазерными датчиками, подводные сканеры для обследования замков ниже уровня грунтовых вод.
Возможности: построение 3D-модели всей шпунтовой стенки с детализацией замков, автоматическое выявление зазоров более 2 мм, измерение отклонений от проектной геометрии с точностью ±1 мм.
Измерение зазоров
Инструменты: щупы металлические толщиной 1, 2, 3, 5, 10 мм (точность ±0,1 мм), цифровые штангенциркули с глубиномером (точность ±0,01 мм), эндоскопы с подсветкой.
Методика измерения (СП 304.1325800.2017): измерения в 5–7 точках по вертикали на каждом контрольном стыке, щуп вводят в зазор до упора, результаты заносят в журнал с указанием номера профиля.
Допустимые значения:
- Производственный зазор: 1,5–3 мм (норма ГОСТ 5686-2020)
- Эксплуатационный допустимый: до 4 мм (без герметизации)
- Требующий герметизации: 5–10 мм
- Критический: более 10 мм (требует ремонта)
Контроль вертикальности
Оборудование: электронные теодолиты (точность 2–5 угловых секунд), лазерные ротационные нивелиры (точность ±1 мм на 10 м), инклинометры (точность ±0,1°).
Допуски (СП 304.1325800.2017):
- Отклонение от вертикали: 1:300 для стандартных замков (±33 мм на 10 м)
- Отклонение от вертикали: 1:500 для прямых замков Z-типа (±20 мм на 10 м)
- Отклонение оси стенки от проектной: ±50 мм в плане
Испытания на водонепроницаемость
Методика опытной откачки: установка пьезометров с шагом 5–10 м вдоль стенки, откачка воды из котлована до проектной отметки, поддержание постоянного уровня в течение 24–72 часов, измерение расхода откачиваемой воды.
Допустимые значения (EN 12063:2020):
- Общая фильтрация через стенку: не более 5 л/(м²·сутки)
- Локальные течи через замки: не более 0,5 л/(м·сутки) на один замок
- Градиент напора у стенки: не более 0,8 (риск суффозии грунта)
Методы герметизации замков шпунта
Герметизация применяется при повышенных требованиях к водонепроницаемости: резервуары питьевой воды и очистные сооружения, котлованы с агрессивными грунтовыми водами, объекты вблизи водоёмов и рек, постоянные гидротехнические сооружения.
Гидрофильные профили
Конструкция: саморасширяющийся профиль из резины и бентонита шириной 20–30 мм, монтируется в паз замка перед погружением соседнего профиля, при контакте с водой разбухает в 2–4 раза.
Характеристики: эффективны при зазорах до 15 мм, время активации 24–48 часов, рабочее давление до 0,5 МПа, срок службы более 25 лет.
Применение: резервуары с постоянным уровнем воды, котлованы с длительным водопонижением (более 6 месяцев), береговые стенки судоходных каналов.
Полиуретановые ленты
Конструкция: эластичная лента из гидрофильного полиуретана толщиной 5–10 мм, шириной 25–40 мм, клеится на поверхность замка, набухание при контакте с водой до 400% от исходного объёма.
Характеристики: эффективны при зазорах до 20 мм, время активации 6–12 часов, рабочее давление до 1,0 МПа, срок службы более 30 лет, работает в пресной и морской воде.
Применение: постоянные гидротехнические сооружения (причалы, доки), резервуары с агрессивными средами, объекты с переменным уровнем воды.
Инъекционные гели
Состав: двухкомпонентные полиуретановые или акрилатные смолы, смешиваются непосредственно перед закачкой, время гелеобразования регулируется (от 10 секунд до 30 минут).
Технология: бурение инъекционных скважин диаметром 12–18 мм с шагом 0,5–1,5 м вдоль стенки, установка пакеров в зоне замков, закачка геля под давлением 0,3–0,8 МПа.
Характеристики: эффективны при зазорах до 30 мм, проникновение в трещины шириной от 0,1 мм, рабочее давление после отверждения до 2,0 МПа, срок службы более 50 лет.
Применение: устранение фильтрации в эксплуатируемых сооружениях, герметизация котлованов с высоким уровнем грунтовых вод (более 5 м выше дна), объекты со сложными гидрогеологическими условиями.
Композитные вставки
Конструкция: профилированные вставки из стеклопластика или углепластика толщиной 3–5 мм, устанавливаются в паз замка перед погружением, имеют рёбра жёсткости для фиксации в пазу.
Характеристики: эффективны при зазорах до 10 мм, химическая стойкость (pH 1–14, нефтепродукты, растворители), срок службы более 50 лет (не подвержены коррозии), рабочая температура от −40 до +80°C.
Применение: резервуары с агрессивными химическими средами, объекты нефтехимической промышленности, очистные сооружения с биологически активными средами.
Сравнение методов герметизации
| Метод | Эффективность | Стоимость, руб/м | Срок службы | Применение |
|---|---|---|---|---|
| Гидрофильные профили | 95–98% | 800–1200 | более 25 лет | Резервуары, котлованы с постоянным УГВ |
| Полиуретановые ленты | 98–99% | 1200–1800 | более 30 лет | Гидротехника, постоянные сооружения |
| Инъекционные гели | 95–99% | 2500–4500 | более 50 лет | Устранение фильтрации, напорные воды |
| Композитные вставки | 99% | 3000–5000 | более 50 лет | Агрессивные среды, химпром |
Требования нормативных документов к замкам
ГОСТ 5686-2020 «Шпунт стальной горячекатаный»
Основные требования:
- Размеры замков с допусками: ширина паза ±2 мм, глубина паза ±3 мм
- Форма замка: отклонение от теоретического профиля не более 3 мм на длине 1000 мм
- Допустимые отклонения геометрии: по ширине замка ±3 мм, по длине профиля ±50 мм на 12 м
- Качество поверхности замка: без трещин, расслоений, закатов
ГОСТ 27772-2015 «Прокат для строительных стальных конструкций»
Заменил устаревший ГОСТ 380 с 2015 года.
Требования к стали для шпунта:
- Марки стали: С345, С375 (для профилей с повышенной несущей способностью)
- Химический состав: содержание углерода не более 0,22%, серы и фосфора не более 0,05%
- Механические свойства: предел текучести не менее 345 МПа, временное сопротивление не менее 490 МПа
СП 24.13330.2021 «Свайные фундаменты»
Требования к проектированию шпунтовых стенок:
- Расчёт усилий в замках как упруго-податливых связей с жёсткостью 80–150 МПа
- Учёт снижения несущей способности замков при зазорах более 5 мм (коэффициент условий работы 0,8)
- Контроль напряжений в зоне сопряжения замка (коэффициент концентрации 1,5–2,0)
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
Требования к ограждениям котлованов:
- Водонепроницаемость замков: фильтрация не более 5 л/(м²·сутки)
- Деформации стенки: прогибы не более 0,5% от глубины котлована
- Осадки соседних зданий: не более 10 мм на расстоянии, равном глубине котлована
СП 304.1325800.2017 «Проектирование шпунтовых ограждений»
Требования к замкам:
- Классификация замков по несущей способности: лёгкие (до 80 кН/м), средние (80–120 кН/м), тяжёлые (более 120 кН/м)
- Допустимые зазоры: производственные 1,5–3 мм, эксплуатационные до 5 мм
- Коэффициент снижения жёсткости при зазорах: 0–3 мм: k=1,0; 3–5 мм: k=0,9; 5–10 мм: k=0,7; более 10 мм: k=0,5
Часто задаваемые вопросы
Что такое замок шпунта Ларсена и для чего он нужен?
Замок — продольный соединительный элемент по краям профиля (паз и гребень), обеспечивающий сцепление соседних шпунтовых свай в сплошную стенку. Передаёт горизонтальные усилия между профилями (до 180 кН/м для усиленных замков), обеспечивает жёсткость стенки (увеличение момента инерции в 8–12 раз), водонепроницаемость (фильтрация не более 5 л/м²·сутки при плотном соединении), сохраняет вертикальность при погружении (точность ±5–8 мм). Без замков невозможна совместная работа профилей, несущая способность снижается в 3–5 раз.
Какой зазор допустим в замке шпунта Ларсена?
По ГОСТ 5686-2020 и СП 304.1325800.2017:
- Производственный зазор: 1,5–3 мм (норма при изготовлении)
- Эксплуатационный допустимый: до 4 мм (без герметизации, с контролем фильтрации)
- Требующий герметизации: 5–10 мм (снижение жёсткости на 15–30%, возможна фильтрация 8–12 л/м²·сутки)
- Критический: более 10 мм (снижение жёсткости на 35–50%, фильтрация 30–50 л/м²·сутки, возможен выпор грунта, необходима замена профиля или усиленная герметизация инъекционными гелями)
Можно ли использовать шпунт с повреждённым замком?
Зависит от степени повреждения:
Допустимые повреждения: мелкие вмятины глубиной до 3 мм, не нарушающие плотность соединения; локальная коррозия глубиной до 0,5 мм (менее 10% толщины замка); царапины на поверхности без нарушения геометрии.
Недопустимые повреждения (профиль бракуется): деформации более 5 мм (профиль не войдёт в соседний или создаст зазор более 10 мм); трещины любой длины в зоне замка или сопряжения; разрывы металла, сквозные отверстия; износ более 30% от исходной толщины замка; коррозионные язвы глубиной более 1,5 мм.
Условно допустимые (с правкой): деформации 3–5 мм — правка гидравлическим прессом усилием 200–300 кН; локальные изгибы — термическая правка нагревом до 600°C. После правки обязателен контроль: визуальный осмотр плюс ультразвуковой контроль зоны сопряжения.
Чем отличается замок корытного шпунта от Z-профиля?
Замок типа Larssen (корытные профили Л5, JU 180, JU 210): U-образная форма с радиусом 8–12 мм; площадь контакта 180–240 мм²/м (плотное криволинейное прилегание); водонепроницаемость: высокая, фильтрация 2–4 л/м²·сутки при зазоре 3 мм; усилие на сдвиг: 80–100 кН/м; допуск вертикальности: 1:300 (±33 мм на 10 м); универсальность: около 65% применения в России.
Прямой замок (Z-профили): прямоугольное сечение 20×30 или 25×35 мм; площадь контакта 120–160 мм²/м (плоское прилегание); водонепроницаемость: средняя, фильтрация 5–8 л/м²·сутки при зазоре 3 мм (на 40% больше); усилие на сдвиг: 60–80 кН/м (на 20% меньше); допуск вертикальности: 1:500 (±20 мм на 10 м) — более жёсткие требования; преимущества: металлоёмкость замка на 12–18% меньше, проще контроль зазоров, возможность установки уплотнительных лент по всей ширине паза.
Как проверить плотность замка шпунта после погружения?
Визуальный осмотр (100% замков): отсутствие видимых зазоров более 3 мм без инструментов, вертикальность стыка (проверка отвесом), отсутствие выпора грунта, воды, мокрых пятен на внутренней поверхности.
Измерение зазоров щупами (каждый 10-й замок, 5–7 точек по вертикали): щупы толщиной 1, 2, 3, 5, 10 мм. Результат: среднее значение, максимальное значение, процент зазоров более 5 мм. Допустимо: не более 10% замков с зазорами более 5 мм.
Лазерное 3D-сканирование (для ответственных объектов): сканеры с точностью ±1 мм, построение 3D-модели с автоматическим выявлением зазоров более 2 мм, цифровой архив для контроля износа при повторном использовании.
Контроль фильтрации после откачки воды: визуально: наличие течей, мокрых пятен, выпора грунта; тепловизионная съёмка: холодные пятна — зоны фильтрации; измерение расхода откачки: допустимо не более 5 л/м²·сутки.
Нужно ли смазывать замки шпунта перед погружением?
Да, смазка обязательна при следующих условиях: многократное использование шпунта (более 3 циклов) — снижает износ на 30–40%; погружение в плотные грунты (суглинки, супеси твёрдые) — снижает усилие погружения на 15–25%; длительное нахождение в грунте (более 6 месяцев) — защита от коррозии; глубокое погружение (более 12 м) — облегчает последующее извлечение.
Типы смазок: графитовые смазки (расход 0,3–0,5 кг/м, снижение трения на 40–60%); технические масла (расход 0,2–0,3 л/м, снижение трения на 30–40%); специализированные составы для шпунта (расход 0,4–0,6 кг/м, снижение трения на 60–70%, защита от коррозии до 18 месяцев).
Смазка НЕ применяется при последующей сварке замков (ухудшает качество сварного шва), контакте с питьевой водой (используются пищевые смазки), временном ограждении на 1–2 месяца (экономически нецелесообразно).
Сколько циклов погружения-извлечения выдерживает замок шпунта?
Стандартный шпунт Л5 с замком Larssen: без смазки — 4–6 циклов, со смазкой — 6–10 циклов, с защитным покрытием (цинк 85 мкм) — 8–12 циклов.
Усиленный шпунт Л5УН с замком HOESCH: без покрытия — 8–12 циклов, с цинковым покрытием — 10–15 циклов, с полимерным покрытием — 12–18 циклов.
Z-профили с прямым замком: без покрытия — 4–6 циклов, со смазкой и покрытием — 5–8 циклов.
Профили с композитными вставками: до 25 циклов при правильной эксплуатации.
Факторы, снижающие ресурс: погружение в грунты с валунами (минус 1–2 цикла); длительное нахождение в агрессивных грунтах, pH менее 5 или pH более 9 (минус 2–3 цикла); нарушение технологии извлечения (минус 1–2 цикла); отсутствие контроля и ремонта после каждого цикла (минус 2–4 цикла).
Вывод из эксплуатации: износ замка более 30% от исходной толщины, зазор более 5 мм после погружения нового профиля, трещины в зоне замка длиной более 50 мм, остаточная деформация замка более 5 мм после извлечения.
Заключение
Замок шпунта Ларсена — критически важный элемент конструкции, обеспечивающий работу профилей как единой системы с несущей способностью в 3–5 раз выше, чем у отдельных свай. Правильный выбор типа замка (Larssen для универсальных задач, прямой для экономичных лёгких ограждений, HOESCH для глубоких котлованов и постоянных сооружений, универсальный для комбинирования разнотипных профилей) в зависимости от условий проекта определяет технико-экономические показатели.
Контроль качества при погружении (вертикальность 1:300, зазоры не более 4 мм, смазка при многократном использовании) и своевременная герметизация современными материалами (гидрофильные профили, полиуретановые ленты, инъекционные гели для устранения фильтрации, композитные вставки для агрессивных сред) обеспечивают надёжность и водонепроницаемость ограждения согласно требованиям СП 304.1325800.2017 и EN 12063:2020.
Соблюдение требований ГОСТ 5686-2020 к геометрии и качеству замков, применение актуальных нормативов (ГОСТ 27772-2015, СП 24.13330.2021, СП 45.13330.2017), регулярный осмотр при повторном использовании с контролем износа после каждого цикла (допустимо 6–10 циклов для стандартного шпунта, 10–15 для усиленного, вывод из эксплуатации при износе более 30%) обеспечивают безопасную эксплуатацию и экономическую эффективность.
Если вашему проекту требуется подбор шпунта с оптимальным типом замка для конкретных грунтовых и гидрогеологических условий (например, профили JU 180, JU 210 от компании Ларсен Пайлинг), расчёт несущей способности замковых соединений с учётом зазоров и износа, контроль качества замков современными методами (лазерное сканирование, тепловизионная съёмка), консультация по выбору метода герметизации, технический надзор за погружением с контролем вертикальности и плотности замков, экспертиза состояния бывшего в употреблении шпунта для оценки остаточного ресурса — обратитесь к специалистам для получения технической поддержки, расчётов по актуальным нормативам (ГОСТ 5686-2020, СП 304.1325800.2017, EN 12063:2020) и коммерческого предложения с учётом современных материалов и технологий.
Часто задаваемые вопросы
-
Что такое замок шпунта Ларсена и для чего он нужен?
Замок - продольный соединительный элемент по краям профиля (паз и гребень), обеспечивающий сцепление соседних шпунтовых свай в сплошную стенку. Передаёт горизонтальные усилия между профилями (до 180 кН/м для усиленных замков), обеспечивает жёсткость стенки (увеличение момента инерции в 8-12 раз), водонепроницаемость (фильтрация не более 5 л/м²·сутки при плотном соединении), сохраняет вертикальность при погружении (точность 5 - 8 мм). Без замков невозможна совместная работа профилей, несущая способность снижается в 3-5 раз.
-
Какой зазор допустим в замке шпунта Ларсена?
По ГОСТ 5686-2020 и СП 304.1325800.2017:
- Производственный зазор: 1,5–3 мм (норма при изготовлении)
- Эксплуатационный допустимый: до 4 мм (без герметизации, с контролем фильтрации)
- Требующий герметизации: 5–10 мм (снижение жёсткости на 15–30%, возможна фильтрация 8–12 л/м²·сутки)
- Критический: более 10 мм (снижение жёсткости на 35–50%, фильтрация 30–50 л/м²·сутки, возможен выпор грунта, необходима замена профиля или усиленная герметизация инъекционными гелями)
-
Можно ли использовать шпунт с повреждённым замком?
Зависит от степени повреждения:
Допустимые повреждения: мелкие вмятины глубиной до 3 мм, не нарушающие плотность соединения; локальная коррозия глубиной до 0,5 мм (менее 10% толщины замка); царапины на поверхности без нарушения геометрии.
Недопустимые повреждения (профиль бракуется): деформации более 5 мм (профиль не войдёт в соседний или создаст зазор более 10 мм); трещины любой длины в зоне замка или сопряжения; разрывы металла, сквозные отверстия; износ более 30% от исходной толщины замка; коррозионные язвы глубиной более 1,5 мм.
Условно допустимые (с правкой): деформации 3–5 мм — правка гидравлическим прессом усилием 200–300 кН; локальные изгибы — термическая правка нагревом до 600°C. После правки обязателен контроль: визуальный осмотр плюс ультразвуковой контроль зоны сопряжения.
-
Чем отличается замок корытного шпунта от Z-профиля?
Замок типа Larssen (корытные профили Л5, JU 180, JU 210): U-образная форма с радиусом 8–12 мм; площадь контакта 180–240 мм²/м (плотное криволинейное прилегание); водонепроницаемость: высокая, фильтрация 2–4 л/м²·сутки при зазоре 3 мм; усилие на сдвиг: 80–100 кН/м; допуск вертикальности: 1:300 (±33 мм на 10 м); универсальность: около 65% применения в России.
Прямой замок (Z-профили): прямоугольное сечение 20×30 или 25×35 мм; площадь контакта 120–160 мм²/м (плоское прилегание); водонепроницаемость: средняя, фильтрация 5–8 л/м²·сутки при зазоре 3 мм (на 40% больше); усилие на сдвиг: 60–80 кН/м (на 20% меньше); допуск вертикальности: 1:500 (±20 мм на 10 м) — более жёсткие требования; преимущества: металлоёмкость замка на 12–18% меньше, проще контроль зазоров, возможность установки уплотнительных лент по всей ширине паза.
-
Как проверить плотность замка шпунта после погружения?
Визуальный осмотр (100% замков): отсутствие видимых зазоров более 3 мм без инструментов, вертикальность стыка (проверка отвесом), отсутствие выпора грунта, воды, мокрых пятен на внутренней поверхности.
Измерение зазоров щупами (каждый 10-й замок, 5–7 точек по вертикали): щупы толщиной 1, 2, 3, 5, 10 мм. Результат: среднее значение, максимальное значение, процент зазоров более 5 мм. Допустимо: не более 10% замков с зазорами более 5 мм.
Лазерное 3D-сканирование (для ответственных объектов): сканеры с точностью ±1 мм, построение 3D-модели с автоматическим выявлением зазоров более 2 мм, цифровой архив для контроля износа при повторном использовании.
Контроль фильтрации после откачки воды: визуально: наличие течей, мокрых пятен, выпора грунта; тепловизионная съёмка: холодные пятна — зоны фильтрации; измерение расхода откачки: допустимо не более 5 л/м²·сутки.
-
Нужно ли смазывать замки шпунта перед погружением?
Да, смазка обязательна при следующих условиях: многократное использование шпунта (более 3 циклов) — снижает износ на 30–40%; погружение в плотные грунты (суглинки, супеси твёрдые) — снижает усилие погружения на 15–25%; длительное нахождение в грунте (более 6 месяцев) — защита от коррозии; глубокое погружение (более 12 м) — облегчает последующее извлечение.
Типы смазок: графитовые смазки (расход 0,3–0,5 кг/м, снижение трения на 40–60%); технические масла (расход 0,2–0,3 л/м, снижение трения на 30–40%); специализированные составы для шпунта (расход 0,4–0,6 кг/м, снижение трения на 60–70%, защита от коррозии до 18 месяцев).
Смазка НЕ применяется при последующей сварке замков (ухудшает качество сварного шва), контакте с питьевой водой (используются пищевые смазки), временном ограждении на 1–2 месяца (экономически нецелесообразно).
-
Сколько циклов погружения-извлечения выдерживает замок шпунта?
Стандартный шпунт Л5 с замком Larssen: без смазки — 4–6 циклов, со смазкой — 6–10 циклов, с защитным покрытием (цинк 85 мкм) — 8–12 циклов.
Усиленный шпунт Л5УН с замком HOESCH: без покрытия — 8–12 циклов, с цинковым покрытием — 10–15 циклов, с полимерным покрытием — 12–18 циклов.
Z-профили с прямым замком: без покрытия — 4–6 циклов, со смазкой и покрытием — 5–8 циклов.
Профили с композитными вставками: до 25 циклов при правильной эксплуатации.
Факторы, снижающие ресурс: погружение в грунты с валунами (минус 1–2 цикла); длительное нахождение в агрессивных грунтах, pH менее 5 или pH более 9 (минус 2–3 цикла); нарушение технологии извлечения (минус 1–2 цикла); отсутствие контроля и ремонта после каждого цикла (минус 2–4 цикла).
Вывод из эксплуатации: износ замка более 30% от исходной толщины, зазор более 5 мм после погружения нового профиля, трещины в зоне замка длиной более 50 мм, остаточная деформация замка более 5 мм после извлечения.
