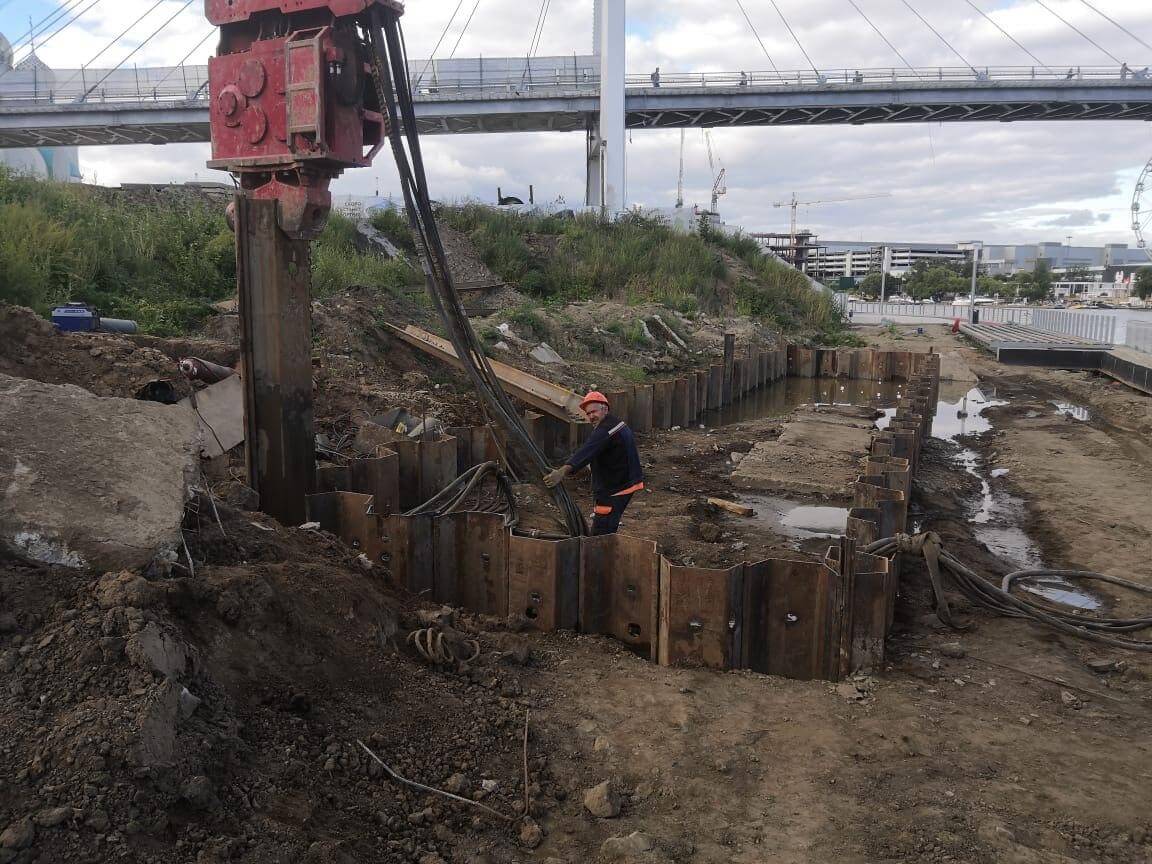

Шпунтирование грунта

Шпунтирование грунта – это создание прочной стенки, предотвращающей его смещение. Оно герметично, выдерживает перепады температур. Нередко его используют, чтобы защитить акватории от подтопления.

Для чего используют шпунтовые ограждения?

Ограждения из шпунта обеспечивают надежную защиту не только от подвижек грунта, но и от обвала или смыва пород, заиливания или обмеления водоема, размыва берега и т.д. Своевременная установка шпунтового ограждения избавляет от подобных проблем. Его монтаж – прост, сопротивление различным нагрузкам – высоко, стоимость – ниже, чем у аналогов.  Шпунт Ларсена часто применяют для возведения временных ограждений, так как его можно использовать многократно.

Шпунтовые ограждения используют для:

  • Укрепления стенок котлованов и траншей;
  • Укрепления береговой линии;
  • Укрепления насыпей, подъездных дорог, склонов;
  • Обустройства набережных;
  • Обустройства свалок и коллекторов;
  • Возведение различных гидротехнических сооружений

О разновидностях шпунта

Существует четыре вида шпунта:

  • Деревянный. Используется реже всего, так как древесина подвержена гниению и не может применяться повторно;
  • Железобетонный. Использует однократно, так как его извлечение – слишком сложный и энергозатратный процесс. Подходит для дополнительного укрепления фундамента;
  • Пластиковый. Производится из поливинилхлорида.  Может использоваться многократно. Стоит дешевле металлического аналога, но уступает ему в прочности;
  • Металлический. Самый функциональный, универсальный и долговечный вариант. Производится из высокоуглеродистой или легированной стали.  Прост в монтаже, компактен, имеет небольшой вес, может использоваться многократно.  Отличается высокими прочностными характеристиками и устойчивостью к нагрузкам.

Особенности погружения

На начальной стадии шпунтовых работ составляется проект. В нем указывается выбранный способ ограждения, марку шпунта, глубину погружения, тип крепления. Предварительно выполняются необходимые исследования грунта. Установка шпунта состоит из следующих этапов:

  • Разметка участка и установка направляющих;
  • Доставка оборудования на объект. Если необходимо, то на этом этапе пробуриваются лидерные скважины;
  • Шпунт погружают в грунт;
  • Выполняется крепление, если оно предусмотрено проектом.

Погружение шпунта в грунт производится с помощью забивки, вибропогружения или статического вдавливания. Выбор технологии зависит от индивидуальных особенностей грунта на участке. Более подробно каждый метод  описан в соответствующих статьях. В некоторых случаях вибропогружение комбинируется с забивкой. Если работы выполняются в плотных грунтах, то в качестве вспомогательной меры может применяться гидроподмыв.

Нередко выполняется и усиление шпунтовой стенки. Установка распорок препятствует опрокидыванию, а распределительные пояс позволяет более равномерно распределить нагрузку.

Шпунтовая стенка

О предварительных расчетах

Предварительные расчеты позволяют определить конфигурацию и размер шпунтовой стенки, выявить необходимость дополнительного крепления. Если они выполнены правильно, то ограждение будет прочным и устойчивым. Учитываются показатели опрокидывающего воздействия, сил удерживающих стен, коэффициент работы конструкции в почве и надежности стенки.

При определении прочности учитывается устойчивость метра стены к нагрузкам, сопротивление обвязки, нормативное сопротивление и коэффициент работы конструкции в грунте.

Вместо заключения

Правильно установленное шпунтовое ограждение способно выдержать высокие нагрузки и резкие перепады температуры. Оно обеспечит необходимую степень безопасности проведения строительных работ.
