Какой метод погружения шпунта выбрать: сравнение технологий

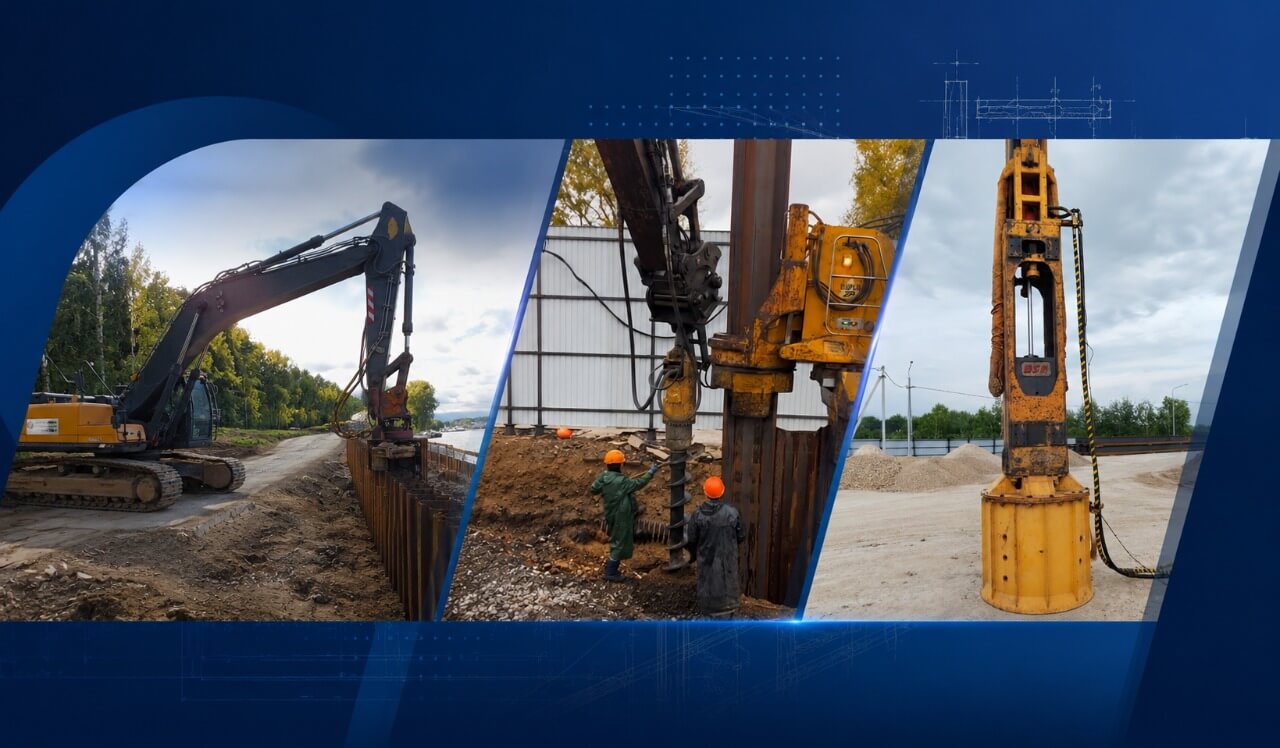

Шпунт погружают тремя способами: вибрацией, ударом и статическим вдавливанием. У каждого свои границы — по грунту, по глубине, по соседству с застройкой. Одна и та же технология отлично отрабатывает на одной площадке и упирается в проблему на соседней, если там другой грунт или в тридцати метрах стоит дом дореволюционной постройки. В «Ларсен Пайлинг» метод подбирают под конкретный объект, а не берут привычный по умолчанию. Ниже — как это делают инженеры компании, в чём сильные и слабые стороны каждой технологии и на чём чаще всего спотыкаются заказчики, когда выбирают метод сами.

От чего зависит выбор технологии

Прежде чем сравнивать методы, разберёмся, какие вводные вообще влияют на решение:

• Геология — тип грунта, плотность, обводнённость, валуны и плотные прослойки в разрезе.
• Проектная глубина — от неё зависит, какое оборудование дотянет до отметки без потери темпа.
• Соседняя застройка — расстояние до зданий, их техническое состояние, коммуникации под землёй.
• Сроки — сколько времени есть на мобилизацию техники и сами работы.
• Бюджет — цена оборудования, мобилизации и итоговая скорость работ.
• Ограничения проекта и надзора — по шуму, вибрации, экологии, охранным зонам.
• Оборачиваемость шпунта — планируется ли повторно использовать профиль на другом объекте.

Опытный подрядчик не подбирает метод по одному параметру — грунт может позволять вибрацию, а соседний дом с трещинами на фасаде эту вибрацию исключит.

Какие методы погружения шпунта существуют

В строительстве применяют четыре основные технологии. Подробно каждая разобрана в отдельных материалах — здесь коротко, для сравнения.

Вибропогружение

Вибропогружатель раскачивает шпунт с высокой частотой, трение о грунт падает, и профиль заходит под собственным весом и усилием машины. Самый ходовой метод для песков, супесей и водонасыщенных грунтов.

Ударная забивка

Дизель- или гидромолот бьёт по оголовку шпунта, каждый удар продвигает профиль глубже. Работает там, где вибрация буксует — в плотных глинах, суглинках, на большой глубине.

Статическое вдавливание

Гидравлические домкраты на раме вдавливают шпунт статическим усилием, без ударов и вибрации. Вариант для стройки в двух шагах от жилого дома или памятника архитектуры.

Комбинированные методы

Лидерное бурение перед забивкой или вибропогружением — для скальных и мёрзлых грунтов. Вибрация с подмывом — для плотных песков и гравия. Вибропогружение с финальным статическим довдавливанием — когда важны и скорость, и минимум воздействия на соседей.

Как выбирают метод: последовательность на практике

В компании технологию не назначают на глаз — решение проходит через несколько шагов, и пропуск любого повышает риск ошибиться:

1. Инженерные изыскания. Данные о грунтах, уровне воды, препятствиях в толще.
2. Анализ грунтов. Плотность, состав, обводнённость по разрезу площадки.
3. Проектная глубина. С запасом по несущей способности, а не «в притык».
4. Застройка вокруг. Состояние соседних зданий, расстояния, чувствительность к колебаниям.
5. Подбор технологии. Сопоставление грунта и окружения с возможностями каждого метода.
6. Подбор техники. Мощность, усилие, класс машины под конкретный профиль.
7. ППР. Технология, порядок работ, меры контроля и безопасности фиксируются в проекте производства работ.

Разработку ППР компания берёт на себя — профессиональная разработка ППР.

Вибропогружение или забивка: в чём разница

Цифры ниже — ориентир из практики компании, а не норматив. Реальная производительность, достижимая глубина и шум на конкретной площадке считаются отдельно, с учётом грунта, профиля шпунта и техники.

Параметр	Вибропогружение	Ударная забивка	Статическое вдавливание
Принцип работы	Вибрация снижает трение грунта	Удары продавливают профиль в грунт	Гидродомкраты вдавливают шпунт статическим усилием
Ориентировочная производительность	100–200 м/сутки в типовых грунтах	50–100 м/сутки в плотных грунтах	30–80 м/сутки, зависит от мощности установки
Грунты	Пески, супеси, водонасыщенные, рыхлые	Глины, суглинки, плотные грунты	Широкий диапазон, лучше всего — в связных грунтах
Ориентировочная глубина	До 18–25 м	До 30–40 м	До 20–30 м
Вибрация	Средняя-высокая, под контролем	Высокая	Практически отсутствует
Шум	80–100 дБ	100–120 дБ	60–75 дБ
Работа рядом со зданиями	С ограничениями и мониторингом	Обычно требует отдельного обоснования	Чаще всего наименее рискованный вариант из трёх, но окончательно — по расчёту
Энергия	Среднее потребление, электро- или гидропривод	Высокое, обычно дизель	Высокое, мощные гидростанции
Цена работ	Средняя, чаще лучшее соотношение цена/скорость	Средняя-низкая в подходящих грунтах	Выше остальных из-за специализированной техники

Какие объекты чаще получают какой метод

Ориентир из практики компании, не жёсткое правило:

• Вибропогружение — котлованы под промышленные корпуса, склады, логистические центры на удалении от плотной застройки.
• Статическое вдавливание — центр города, соседство со станциями метро и тоннелями, реконструкция в исторической застройке.
• Ударная забивка — мосты, гидротехнические объекты, глубокие котлованы вдали от чувствительных зданий.

Когда ставить вибропогружение

• Пески и супеси. Вибрация разжижает песчаную структуру, шпунт заходит быстро.
• Водонасыщенные грунты. Обводнённость только помогает — сопротивление грунта падает.
• Открытая площадка без соседей. Промзона, где вибрация и шум никого не беспокоят.
• Сжатые сроки. Из трёх методов этот обычно самый быстрый.

Метод отрабатывает лучше всего там, где грунт несвязный и рядом нет чувствительной застройки. В плотных глинах или на пятнадцати метрах от дома с трещинами по фасаду вибрацию лучше не рисковать — стоит смотреть в сторону вдавливания. Частая ошибка заказчиков: берут вибропогружение только за скорость, забыв заказать мониторинг соседних зданий.

Из практики: ограждение котлована под логистический склад на песке — сроки поджимали, вибропогружение вписалось в график без потерь.

Подробнее о технологии — вибропогружение шпунта. Оборудование можно взять на объект отдельно — аренда вибропогружателей.

Когда ставить ударную забивку

Забивка молотом выходит на первый план там, где вибрация буксует:

• Плотные глины, тяжёлые суглинки. Вибрация трение почти не снижает, а молот пробивает.
• Большая глубина. Мощности вибропогружателя может не хватить.
• Плотные прослойки, линзы гравия. Ударная энергия справляется там, где вибрация останавливается.
• Нет жёстких ограничений по вибрации. Промзона, объект вдали от жилых кварталов.

Есть нюанс, который часто упускают на этапе выбора: у шпунта Ларсена корытный профиль с замком, и удар по нему бьёт не только в грунт, но и в замковое соединение. При избыточной энергии или перекосе замки деформируются, шпунт теряет герметичность и оборачиваемость. У трубошпунта круглое сечение устойчивее к ударным нагрузкам, поэтому забивка молотом для труб — рутинная операция, а для профиля Ларсена подрядчик обычно жёстче контролирует энергию удара, а на глубоких или ответственных участках нередко предпочитает вибрацию или довдавливание, чтобы не рисковать замками.

Дополнительные ограничения: шум и вибрация выше, чем у остальных методов, работа рядом с плотной застройкой почти всегда требует отдельного согласования и мониторинга.

Метод хорош на плотных грунтах и большой глубине вдали от чувствительных соседей. Расстояние до зданий меньше расчётного или ветхие конструкции по соседству — повод пересмотреть выбор. Заказчики иногда экономят на гидромолоте в пользу более шумного дизельного варианта, а потом узнают, что жилой дом ближе, чем казалось на старте.

Из практики: причальная стенка на плотных суглинках — глубина и грунт делали вибрацию бессмысленной, забивка дизель-молотом прошла штатно.

Технику под забивку компания предоставляет из собственного парка — гидромолоты и дизельмолоты в аренду.

Когда ставить статическое вдавливание

• Плотная городская застройка. Исторический центр, ветхие дома, памятники архитектуры.
• Здания и коммуникации в двух шагах. Существующие фундаменты, подземные сети рядом с трассой шпунта.
• Жёсткие лимиты по шуму. Больница, школа, жилой квартал, ночные работы.
• Связные грунты средней плотности. Глины и суглинки, где статика вытесняет грунт без вибрации.

Обратная сторона: производительность обычно ниже, чем у вибропогружения, техника и работы дороже, глубина ограничена мощностью установки.

Метод оправдан там, где вибрация под запретом — метро рядом, памятник через дорогу, требование нулевого сотрясения в договоре. На открытой площадке без ограничений вдавливание чаще проигрывает по цене и скорости — переплата без реальной пользы. Одна из типичных ошибок заказчиков — берут самый дорогой метод «на всякий случай», хотя вибропогружение с нормальным мониторингом решило бы задачу дешевле.

Из практики: подземный паркинг в плотной застройке — вдавливание с пошаговой геодезической съёмкой прошло без единой трещины у соседних домов.

Подробнее о технологии — статическое вдавливание шпунта, оборудование — установки статического вдавливания шпунта.

Почему на одном объекте встречаются сразу несколько технологий

Грунт под площадкой редко однороден от края до края, да и застройка вокруг обычно неравномерная — где-то пустырь, где-то дом девятнадцатого века. Отсюда и смешанные схемы: вибрация на открытом участке, статика — у фасада соседнего здания; лидерное бурение там, где изыскания нашли валун, и обычная забивка на остальной трассе. Такой разнобой — не признак хаоса на площадке, а разумная экономия: не платить за вдавливание там, где хватит вибрации, и не рисковать вибрацией там, где рядом трещины на фасаде.

Метод под конкретные условия — таблица

Условия проекта	Метод
Песок, промплощадка, сжатые сроки	Вибропогружение, электрический или гидравлический вибропогружатель
Плотная глина, значительная глубина, застройки рядом нет	Ударная забивка дизель- или гидромолотом
Центр города, минимальная дистанция до зданий, лимит по вибрации	Статическое вдавливание с геодезическим мониторингом
Обводнённый песок, умеренная застройка	Вибропогружение под контролем уровня вибрации
Плотный песок с гравием, ограничений нет	Вибрация с подмывом или комбинация вибро + забивка
Скала или мёрзлый грунт	Лидерное бурение, затем забивка или вибропогружение
Суглинок средней плотности, рядом метро или тоннель	Статическое вдавливание с пошаговым контролем деформаций
Переменный грунт — пески чередуются с глинами	Комбинация: вибрация в песке, забивка в глине

Таблица — ориентир для первого разговора с инженером, не готовое проектное решение. Глубины, расстояния и параметры технологии закрываются изысканиями, расчётом и ППР для конкретного объекта.

Прикинуть бюджет по выбранному варианту можно заранее — расчёт цены шпунтовых работ.

Какой метод дешевле

Итоговый счёт редко равен цене за метр погружения. В него обычно входит:

• Само погружение. У вибропогружения обычно самый низкий ценник за счёт скорости, у статического вдавливания — самый высокий из-за специализированной техники.
• Мобилизация. Тяжёлая установка вдавливания или мощный вибропогружатель едут на площадку дороже, чем компактный молот.
• Сопутствующие работы. Геодезический мониторинг, контроль вибрации, иногда усиление соседних конструкций — эти статьи расходов чаще всплывают у застройки, независимо от метода.
• Объём. На большом метраже экономия от скорости вибропогружения ощутимее, на маленьком объекте разница между методами может почти стереться.

Сравнивать стоимость методов имеет смысл только после того, как известны грунт и ограничения по застройке — иначе цифры несопоставимы.

Какой метод быстрее

• Мобилизация. Вибропогружатель и молот обычно приезжают и встают в работу быстрее громоздкой установки вдавливания.
• Само погружение. В подходящем грунте вибрация чаще всего впереди, в плотной глине вперёд выходит забивка.
• Подготовка площадки. Под тяжёлую базовую машину для вдавливания площадку готовят дольше.
• Погода. Дожди и промерзание тормозят любой метод, вибропогружение особенно чувствительно к мёрзлой корке грунта.
• Геология. Плотные прослойки и валуны замедляют всех — иногда спасает только лидерное бурение.

Оборудование под задачу

Вибропогружатели

Мощность подбирают под массу шпунта, глубину и грунт. Электрические экономичнее в работе, гидравлические гибче — регулируются по частоте и амплитуде. Финальный подбор — за инженерами компании, под конкретный профиль и отметку.

Дизель- и гидромолоты

Энергию удара считают от массы шпунта и сопротивления грунта. Гидромолот обычно предпочтительнее рядом с застройкой: тише, точнее по энергии, меньше выхлопа.

Установки статического вдавливания

Усилие домкратов закладывают с запасом сверх расчётного сопротивления грунта. База — гусеничный экскаватор или специальная рама с гидростанцией. Критична устойчивость машины и запас по противодавлению.

Ограничения каждого метода

Вибропогружение

• В очень плотных глинах и скале почти не работает.
• Вибрация требует контроля рядом с застройкой — безопасное расстояние считает инженер, а не справочник.
• Уровень шума заметно сужает окно для работ в жилых зонах, особенно ночью.
• Без мониторинга водонасыщенный грунт может разуплотниться, а соседние фундаменты просесть.

Ударная забивка

• Вибрация и шум выше, чем у остальных методов, рядом с ветхими зданиями работа почти всегда требует отдельного обоснования.
• При избыточной энергии удара страдают замки — особенно у шпунта Ларсена с его корытным профилем.
• В очень плотных и скальных грунтах производительность падает.
• Дизель-молоты зависят от топлива и расходуют его заметно больше остальных методов.

Статическое вдавливание

• Производительность обычно ниже, чем у вибропогружения.
• Оборудование и работы дороже.
• Глубина упирается в мощность конкретной установки.
• Нужна устойчивая база или противовес, иначе домкраты просто не создадут нужное усилие.

Как сочетают технологии на практике

• Вибрация + подмыв. В плотном песке и гравии вода под давлением у наконечника разжижает грунт, вибрация добивает шпунт до отметки.
• Лидерное бурение + забивка. Скала, мерзлота, валуны — сначала бур проходит скважину чуть уже шпунта, потом профиль забивают или вибропогружают.
• Вибрация + статическое довдавливание. Основной ход — вибрацией, финальные метры до проектной отметки — статикой, чтобы не тревожить соседей на последнем этапе.
• Зонирование по участкам. Вибрация — там, где нет застройки, вдавливание — у фасадов, в рамках одного объекта.

Если на площадке встретился валун или плотная прослойка, часто выручает бурение — буровые установки в аренду. Для устройства распорок под комбинированные схемы — распорные системы котлованов.

Ошибки, которые чаще всего стоят денег и времени

• Метод выбрали без изысканий. «По аналогии с прошлым объектом» — а грунт там был другой.
• Смотрели только на цену. Самый дешёвый на бумаге метод обходится дороже, когда упирается в лимит по шуму.
• Отказались от мониторинга. Попытка сэкономить на контроле деформаций рядом со старым домом.
• Ошиблись с плотностью грунта. Итог — простой техники и смена технологии посреди работ.
• Взяли не то оборудование. Пытались «продавить» мощностью там, где грунт требовал другого метода.

Какой метод чаще выбирают инженеры «Ларсен Пайлинг»

• Вибропогружение — на открытых площадках с несвязным и водонасыщенным грунтом, когда важна скорость.
• Статическое вдавливание — там, где вибрация под запретом: плотная застройка, метро рядом, объект культурного наследия.
• Забивка — плотные глины и значительная глубина, где остальные методы теряют смысл.
• Комбинации — объекты с неоднородной геологией или разными требованиями на разных участках одной площадки.

Как компания подбирает технологию для заказчика

Порядок такой: разбор проекта и техзадания, изучение геологии по изысканиям, подбор техники под грунт и профиль шпунта, расчёт стоимости, согласование технологии с заказчиком и надзором, работы под контролем на каждом этапе. Такой порядок и держит смету, и не даёт менять технологию посреди объекта.

Почему заказчики работают с «Ларсен Пайлинг»

• Собственный парк техники под все три метода погружения.
• Не нужно искать отдельного подрядчика под каждую технологию — компания закрывает весь набор.
• Собственный шпунт: можно арендовать, а можно выкупить.
• Инженерный отдел считает и обосновывает выбор технологии, а не берёт метод «по умолчанию».
• ППР разрабатывают штатные специалисты, а не сторонний субподрядчик.
• Полный цикл — от изысканий до сдачи объекта.

Готовый шпунт под проект — продажа шпунта Ларсена, посмотреть на реализованные объекты — проекты компании, почитать мнение заказчиков — отзывы.

Что в итоге получает заказчик

• Технологию, подобранную под конкретный объект, а не типовое решение.
• Расчёт стоимости до старта работ.
• Проект производства работ.
• Работы силами собственной техники и персонала.
• Исполнительную документацию по факту.
• Гарантию на выполненные работы.

Контроль качества погружения

Вне зависимости от метода на площадке проверяют:

• Вертикальность. Отклонение от оси — не больше 1–2% от глубины, контроль теодолитом или лазером.
• Отметку погружения. Проектную глубину фиксируют после каждого прохода или по интервалу из ППР.
• Замки. Визуальный осмотр, зазоры, при необходимости — ультразвук по сварным швам.
• Целостность профиля. Трещины, вмятины, повреждённые замки — особенно важно при повторном использовании шпунта.
• Вибрацию у соседних зданий. Виброметры и сверка с допустимыми значениями.
• Деформации застройки. Геодезическая съёмка осадок, кренов, трещин с периодичностью из программы мониторинга.

Если под ограждением котлована нужна дополнительная защита от воды или плывуна — рассматривают смежные технологии, например струйную цементацию грунтов или грунтовые анкера для дополнительного крепления стенки.

Нормативная база

Технологию погружения и оборудование привязывают к действующим нормативным документам:

• СП 45.13330 «Земляные сооружения, основания и фундаменты» (действующая редакция) — требования к производству и приёмке земляных работ, устройству оснований и фундаментов, включая методы погружения свай и шпунта.
• СП 24.13330 «Свайные фундаменты» (действующая редакция) — проектирование и расчёт свайных фундаментов, выбор способа погружения по грунтовым условиям, контроль несущей способности.
• СП 22.13330 «Основания зданий и сооружений» (действующая редакция) — требования к основаниям, методы контроля деформаций при работах рядом с существующими зданиями.
• ГОСТ 4781 «Профили стальные горячекатаные для шпунтовых свай» (действующая редакция) — сортамент, геометрия, допустимые отклонения и требования к качеству проката для шпунта.
• ГОСТ Р 57365 «Стены шпунтовые. Производство работ» (соответствует EN 12063, действующая редакция) — требования к проектной документации, оборудованию, монтажу и контролю непосредственно при погружении шпунта.
• Правила по охране труда при строительстве, реконструкции и ремонте (утверждены Минтрудом России, действующая редакция) — обязательные требования безопасности при работе с молотами и вибропогружателями. Более ранний СНиП 12-03-2001 сейчас применяется добровольно, как дополнение, и не заменяет обязательные правила.
• СанПиН 1.2.3685-21 (с изменениями, действующая редакция) — допустимые уровни шума и вибрации в жилых зонах, на рабочих местах, рядом с социальными объектами.

Часть этих документов регулярно дополняют поправками, поэтому перед стартом проекта редакцию лучше сверить отдельно — уточнить это можно на этапе предпроектных изысканий.

Заключение

Метод погружения шпунта решает не интуиция, а грунт, глубина, соседняя застройка, сроки и бюджет вместе взятые. Вибропогружение обычно эффективнее в несвязных грунтах и держит темп при разумной цене. Забивка чаще выигрывает в плотных глинах и на большой глубине, но требует аккуратности с замками, особенно на профиле Ларсена. Статическое вдавливание выходит вперёд там, где вибрация под запретом — в плотной застройке и рядом с чувствительными объектами. Комбинации решают то, с чем не справляется один метод, и экономят там, где грунт или окружение неоднородны в границах одной площадки. Изыскания и расчёт перед стартом — не формальность, а то, что в итоге и определяет, доедет ли шпунт до проектной отметки без сюрпризов.

Если нужно погрузить шпунт — можно обратиться за подбором метода, техники и самими работами с гарантией: погружение шпунта под ключ, а по остальным вопросам — контакты компании.

Часто задаваемые вопросы

• Что быстрее — вибропогружение или забивка?

  В подходящем грунте, песке или супеси, вибропогружение обычно опережает забивку. В плотной глине бывает наоборот: вибрация буксует или требует избыточной мощности, и молот оказывается быстрее.

• Можно вибропогружением работать в центре города?

  Да, но с оговорками: контроль вибрации, геодезический мониторинг зданий, согласование с надзором. На малой дистанции от существующих домов чаще ставят статическое вдавливание или комбинацию с минимумом вибрации — решение принимают по расчёту для конкретного адреса.

• Что дешевле — вибропогружение или статическое вдавливание?

  Обычно вибропогружение — за счёт скорости и более простой техники. Вдавливание дороже, но там, где вибрация под жёстким запретом, это оправданная переплата, а не прихоть.

• Нужно ли лидерное бурение в песчаных грунтах?

  Как правило нет — вибрация в песке справляется без бурения. Лидерная скважина нужна в скале, мерзлоте, при валунах и плотных прослойках, которые вибрацией или ударом не пробить.

• Как посчитать мощность вибропогружателя под конкретный профиль?

  Мощность считают от массы погонного метра профиля, проектной глубины и сопротивления грунта. Это расчёт инженерного отдела на этапе проектирования, а не табличное значение на все случаи.

• Можно ли статическим вдавливанием пройти большую глубину?

  Да, если мощности установки хватает и грунт подходящий — обычно связный, средней плотности. В плотных или скальных грунтах на большой глубине эффективнее забивка или комбинация методов, решение — после изысканий.

• Какой метод меньше всего бьёт по замкам шпунта?

  Статическое вдавливание и вибропогружение обычно щадят замки больше, чем ударная забивка. У шпунта Ларсена с его корытным профилем риск деформации замка при забивке заметно выше, чем у трубошпунта с круглым сечением — отсюда более жёсткий контроль энергии удара именно на Ларсене. Состояние замков в любом случае проверяют после погружения, независимо от метода.
