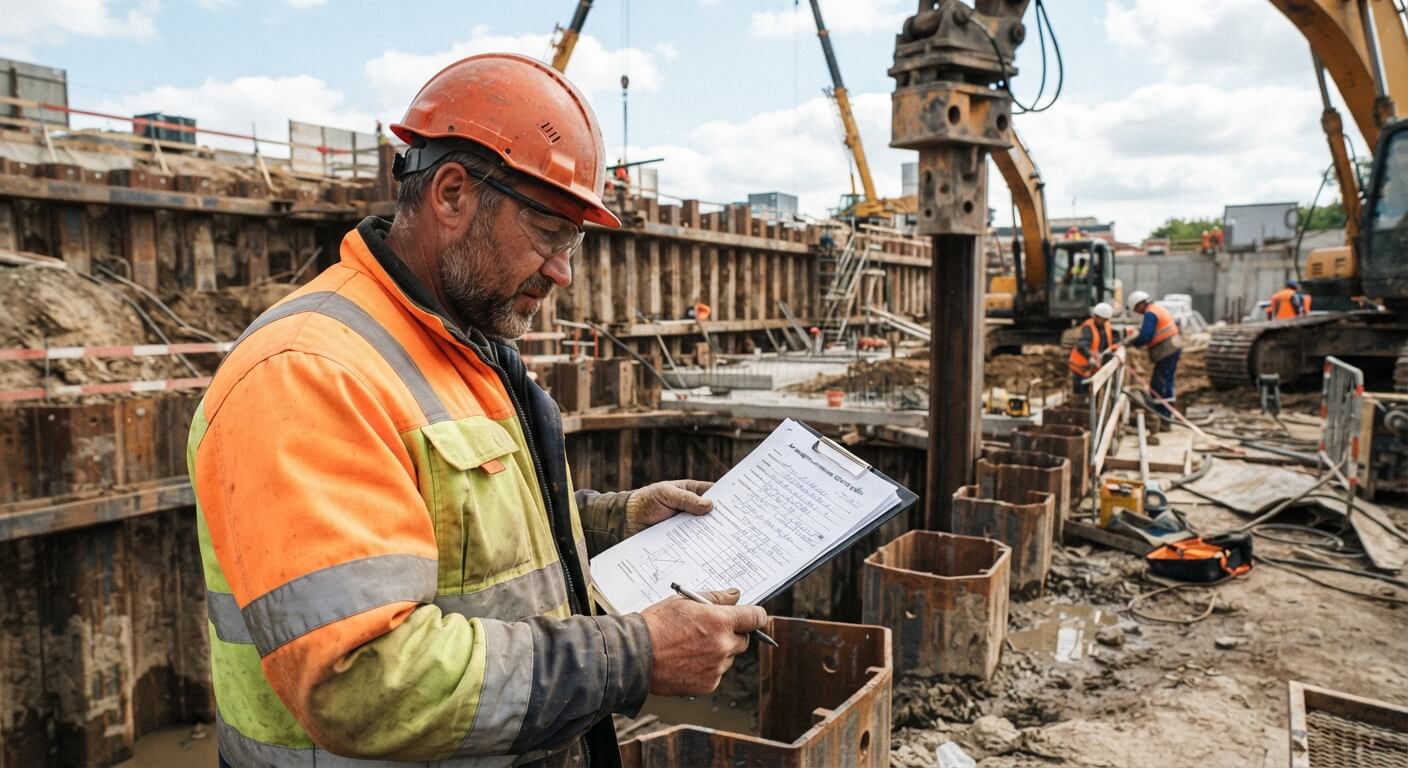

Акт освидетельствования скрытых работ на шпунтовое ограждение — это официальный документ, который фиксирует факт выполнения и приёмки этапов работ, которые после завершения становятся недоступны для проверки (погружение шпунта на проектную глубину, установка анкерных тяг, устройство направляющих рам). Он подписывается подрядчиком, заказчиком и техническим надзором до начала следующего этапа строительства и является обязательной частью исполнительной документации согласно СП 48.13330.2011. Без актов скрытых работ приёмка объекта госорганами или инвестором невозможна, а подрядчик не получает оплату за выполненные работы.
Зачем нужен акт освидетельствования скрытых работ на шпунт
Шпунтовое ограждение — это конструкция, большая часть которой находится под землёй или водой. После погружения профилей, засыпки пазух, разработки грунта в котловане проверить качество работ (глубину погружения, вертикальность, плотность замков) становится невозможно без разборки конструкции.
Акт скрытых работ выполняет несколько функций:
- Документальное подтверждение качества — заказчик и технический надзор удостоверяются, что работы выполнены в соответствии с проектом и нормами СП до того, как конструкция станет недоступна для осмотра.
- Юридическая защита подрядчика — акт доказывает, что работы приняты без замечаний, и при возникновении претензий после завершения стройки подрядчик может сослаться на этот документ.
- Основание для следующего этапа — без подписанного акта запрещено начинать разработку грунта в котловане, бетонирование фундаментной плиты, устройство подземных коммуникаций.
- Контроль сроков и объёмов — акт фиксирует дату завершения этапа, что важно для графика работ и расчётов с подрядчиком.
- Основание для оплаты — заказчик перечисляет средства за выполненный этап только после подписания акта скрытых работ и приложения к нему всех необходимых документов (исполнительных схем, сертификатов на материалы, протоколов испытаний).
На объектах госзаказа и при строительстве опасных производственных объектов акты скрытых работ проверяются экспертизой и органами Ростехнадзора.
Какие работы по устройству шпунтового ограждения считаются скрытыми
Скрытыми считаются работы, результаты которых невозможно или затруднительно проверить после выполнения последующих этапов (СП 48.13330.2011, п. 8.3.3). Для шпунтовых ограждений к скрытым работам относятся:
- Погружение шпунта на проектную глубину — после начала разработки грунта или засыпки пазух проверить фактическую глубину можно только методом контрольного бурения или зондирования, что дорого и не всегда возможно.
- Установка направляющих рам и шаблонов — после погружения всех профилей рамы демонтируются, и проверить их положение уже нельзя.
- Устройство анкерных тяг и распорок — после засыпки или бетонирования узлы крепления становятся недоступны.
- Сварка замков или стыков профилей — швы скрываются под слоем грунта или воды, контроль качества сварки должен быть выполнен до погружения или сразу после.
- Устройство дренажных систем за шпунтом — после засыпки дренаж недоступен для осмотра.
- Подготовка основания (планировка, устройство подушки) — после погружения шпунта проверить качество основания невозможно.
Каждый из этих этапов должен быть зафиксирован отдельным актом или в составе общего акта на комплекс скрытых работ (в зависимости от требований проекта и заказчика).
Что входит в состав акта освидетельствования скрытых работ на шпунт
Акт скрытых работ составляется в свободной форме (если заказчик не предоставил собственный шаблон), но обязательно включает следующие разделы согласно требованиям СП 48.13330.2011 и Приказа Ростехнадзора № 103 от 26.03.2018:
Общие сведения
- Наименование объекта строительства (например, «Котлован под многофункциональный комплекс по адресу г. Москва, ул. Строителей, д. 10»).
- Наименование подрядчика (полное юридическое название, ИНН, номер допуска СРО).
- Наименование заказчика (застройщик или технический заказчик).
- Наименование организации, осуществляющей строительный контроль (если привлечена сторонняя служба технадзора).
- Дата составления акта.
- Номер акта (в сквозной нумерации исполнительной документации объекта).
Описание выполненных работ
Подробное перечисление работ, которые подлежат освидетельствованию:
- Наименование работ (например, «Погружение шпунта Larssen JU210 методом вибропогружения на глубину 12 м»).
- Объём работ (погонные метры, количество профилей, тонны металла).
- Ссылка на проектную документацию (номер раздела, листа чертежа).
- Применённые материалы (марка шпунта, например, Larssen JU180, сталь С345, длина 10 м; марка анкерных тяг, распорок).
- Использованное оборудование (тип вибропогружателя, крана).
- Дата начала и окончания работ.
Результаты контроля качества
Указываются фактические параметры выполненных работ и их соответствие проекту в соответствии с требованиями СП 45.13330.2017 (раздел 6):
- Глубина погружения профилей — проектная и фактическая (с указанием отклонений в мм). Допустимое отклонение: ±100 мм для шпунта длиной до 12 м (СП 45.13330.2017, табл. 6.1).
- Вертикальность профилей — фактическое отклонение от вертикали (не более 1% согласно СП 45.13330.2017, п. 6.3.14).
- Отметка верха ограждения — проектная и фактическая.
- Плотность замковых соединений — результаты визуального осмотра (зазоры, повреждения).
- Результаты геодезической съёмки — ссылка на исполнительную схему (номер схемы, дата выполнения).
- Результаты лабораторных испытаний (если выполнялись) — прочность сварных швов, химический состав стали.
Заключение комиссии
Формулировка вывода о соответствии работ проекту и нормам:
«Работы выполнены в соответствии с проектом, СП 45.13330.2017, СП 48.13330.2011, замечаний нет, разрешается производство последующих работ».
Или: «Работы выполнены с отклонениями (указать какими), согласованными с проектной организацией (ссылка на протокол согласования от такой-то даты), разрешается производство последующих работ».
Приложения
Перечень документов, подтверждающих качество работ:
- Исполнительная схема шпунтового ограждения (план, разрез, ведомость отклонений).
- Журнал погружения шпунта (с отметками глубины каждого профиля, отказов, параметров оборудования).
- Паспорта качества и сертификаты соответствия на шпунт.
- Протоколы контроля качества сварных соединений (если применялась сварка).
- Акты на устройство направляющих рам, анкерных узлов (если оформлялись отдельно).
- Фотофиксация (общие виды ограждения, узлы соединений, характерные участки).
Подписи
Акт заверяется подписями:
- Производителя работ (прораба) от подрядчика.
- Представителя технического надзора заказчика.
- Представителя проектной организации (если предусмотрен авторский надзор).
- Представителя строительного контроля (если привлечён независимый надзор).
- Представителя Ростехнадзора (на объектах повышенной ответственности).
Обязательны печати подрядчика и заказчика.
Пошаговый порядок оформления акта скрытых работ на шпунт
- Завершение работ. Подрядчик заканчивает погружение шпунта, выполняет контрольные замеры (геодезическая съёмка, измерение глубины, проверка вертикальности).
- Подготовка документов. Геодезист составляет исполнительную схему, прораб заполняет журнал работ, собираются сертификаты на материалы, протоколы испытаний. Выполняется фотофиксация.
- Уведомление заказчика. Подрядчик направляет заказчику письменное уведомление о готовности к освидетельствованию скрытых работ. Срок предварительного уведомления определяется договором подряда (обычно от 1 до 5 рабочих дней). Указывается дата, время, место, перечень работ.
- Освидетельствование на объекте. Представители подрядчика, заказчика, технадзора и (при необходимости) проектировщика выезжают на объект. Проводится визуальный осмотр ограждения, проверяются документы, сверяются фактические параметры с проектными.
- Составление акта. Прораб заполняет форму акта (на месте или в офисе), указывает все выполненные работы, объёмы, отклонения, приложения. Если обнаружены недостатки, составляется перечень замечаний, подрядчик обязуется их устранить в указанный срок.
- Подписание акта. Если замечаний нет, акт подписывается всеми сторонами в день освидетельствования. Если есть замечания — акт подписывается после их устранения и повторного осмотра.
- Регистрация и хранение. Акт регистрируется в журнале исполнительной документации объекта, ему присваивается номер. Один экземпляр остаётся у подрядчика, второй — у заказчика, третий — в общем деле стройки.
- Разрешение на продолжение работ. После подписания акта подрядчик или заказчик (в зависимости от договора) получают право начинать следующий этап (разработка грунта, устройство фундамента и т.д.).
Кто подписывает акт освидетельствования скрытых работ на шпунт
Минимальный состав подписантов установлен СП 48.13330.2011 (раздел 8):
| Сторона | Представитель | Полномочия |
|---|---|---|
| Подрядчик | Производитель работ (прораб) или главный инженер проекта | Подтверждает, что работы выполнены в соответствии с проектом и технологией |
| Заказчик (застройщик) | Представитель технического надзора (инженер, начальник стройконтроля) | Проверяет качество работ, соответствие проекту, наличие документов |
| Проектная организация (при авторском надзоре) | Представитель автора проекта (главный инженер проекта, ГИП) | Подтверждает соответствие фактического исполнения проектным решениям |
| Строительный контроль (если привлечён) | Инженер независимой организации стройконтроля | Независимая проверка качества работ и документации |
| Ростехнадзор (на опасных объектах) | Инспектор территориального управления | Контроль соблюдения требований промышленной безопасности |
На объектах госзаказа дополнительно может требоваться виза представителя государственного строительного надзора.
Какие документы прилагаются к акту скрытых работ на шпунт
| Документ | Назначение | Кто предоставляет |
|---|---|---|
| Исполнительная схема (план и разрез) | Фиксирует фактическое положение профилей, отклонения от проекта | Геодезист подрядчика |
| Журнал погружения шпунта | Подтверждает глубину погружения каждого профиля, отказы, параметры оборудования | Прораб подрядчика |
| Паспорта качества на шпунт | Подтверждают соответствие материала требованиям ГОСТ (марка стали, геометрия, химсостав) | Поставщик металла |
| Сертификаты соответствия на шпунт | Подтверждают соответствие продукции техническим регламентам ТР ТС | Завод-изготовитель или импортёр |
| Протоколы контроля сварных швов | Результаты визуального, ультразвукового или рентгеновского контроля швов | Аккредитованная лаборатория |
| Акты на устройство направляющих рам | Подтверждают правильность установки рам (если оформлялись отдельно) | Подрядчик |
| Фотоотчёт | Визуальная фиксация этапов работ, узлов, общих видов | Подрядчик |
Все приложения должны быть пронумерованы и перечислены в разделе «Приложения» акта. Копии подшиваются в дело стройки, оригиналы (или заверенные копии) остаются у заказчика.
Что делать, если заказчик отказывается подписывать акт скрытых работ
Отказ должен быть мотивирован письменно, с указанием конкретных недостатков и ссылок на пункты проекта или нормативов. Типовые причины отказа:
- Превышение допустимых отклонений (глубина, вертикальность, смещение в плане).
- Отсутствие обязательных документов (паспортов, сертификатов, исполнительной схемы).
- Несоответствие фактических параметров проектным (например, погружён шпунт другой марки).
- Наличие повреждений (трещины в замках, деформации профилей).
- Невыполнение ранее выданных предписаний технадзора.
Подрядчик обязан в установленный договором срок (обычно 5–10 рабочих дней) устранить замечания и предъявить объект к повторному освидетельствованию. Если разногласия касаются толкования норм, стороны могут:
- Провести независимую экспертизу — привлечь аккредитованную лабораторию для контрольных измерений или испытаний.
- Запросить заключение проектировщика — часто фактические отклонения не влияют на прочность, и автор проекта даёт разрешение на приёмку с оговорками.
- Оформить протокол разногласий — зафиксировать позиции сторон, продолжить работы на свой риск (для подрядчика), а спор передать в арбитраж.
Важно: односторонний акт (подписанный только подрядчиком) не имеет юридической силы для целей приёмки работ и оплаты (ст. 753 ГК РФ). Механизм приёмки работ при уклонении заказчика от освидетельствования должен быть прописан в договоре подряда.
Нормативная база
Оформление актов освидетельствования скрытых работ на шпунтовое ограждение регулируется действующими сводами правил и методическими документами:
- СП 48.13330.2011 «Организация строительства» (актуализированная редакция СНиП 12-01-2004) — устанавливает требования к составу исполнительной документации, порядок приёмки скрытых работ (пункты 8.3.3, 8.3.4, 8.6.1), состав комиссии.
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (актуализированная редакция СНиП 3.02.01-87) — нормирует допустимые отклонения при погружении шпунта (табл. 6.1), требования к контролю качества (раздел 6), методы испытаний.
- Приказ Ростехнадзора № 103 от 26.03.2018 «Об утверждении Требований к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требований, предъявляемых к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» — регламентирует форму и состав актов скрытых работ, порядок их регистрации и хранения для поднадзорных Ростехнадзору объектов.
- Градостроительный кодекс РФ (статья 52 — в части осуществления строительного контроля, статья 54 — в части государственной экспертизы, статья 55.24 — в части исполнительной документации при долевом строительстве) — определяет обязанности застройщика и подрядчика по ведению исполнительной документации, ответственность за её отсутствие или фальсификацию.
- Гражданский кодекс РФ (статья 746 — оплата работ, статья 753 — приёмка результата работ подрядчиком) — регулирует договорные отношения между заказчиком и подрядчиком, порядок приёмки выполненных работ.
Для гидротехнических сооружений дополнительно применяются:
- СП 40.13330.2016 «Плотины бетонные и железобетонные»
- СП 444.1325800.2019 «Сооружения морские причальные. Правила проектирования и строительства»
Для мостовых сооружений — СП 35.13330.2011 «Мосты и трубы» (актуализированная редакция СНиП 2.05.03-84*).
Заключение
Акт освидетельствования скрытых работ на шпунтовое ограждение — это не просто формальность, а критически важный документ, который защищает интересы всех участников строительства, подтверждает качество работ и служит основанием для продолжения стройки и оплаты выполненных этапов. Грамотное оформление актов с соблюдением требований СП 48.13330.2011, СП 45.13330.2017 и Приказа Ростехнадзора № 103, своевременное уведомление заказчика и полный комплект приложений — залог беспроблемной приёмки объекта.
Если вам требуется консультация по оформлению исполнительной документации, техническое сопровождение шпунтовых работ или помощь в согласовании актов с техническим надзором — специалисты компании «Ларсен Пайлинг» готовы помочь на всех этапах проекта.
Часто задаваемые вопросы
-
Можно ли начать разработку грунта в котловане до подписания акта скрытых работ на шпунт?
Нет. До момента официальной приёмки шпунтового ограждения начинать земляные работы запрещено требованиями СП 48.13330.2011 (п. 8.3.4). Любые работы, которые скрывают конструкцию или изменяют условия её работы (разгрузка грунта, вибрация от техники), могут вызвать деформации, и подрядчик вправе отказаться от гарантийных обязательств. Заказчик получает доступ к котловану только после подписания акта.
-
Сколько актов скрытых работ нужно оформить на шпунтовое ограждение?
Минимум один — на погружение шпунта на проектную глубину. Но на практике часто оформляются отдельные акты на каждый этап: установку направляющих рам, погружение профилей, устройство анкерных узлов, сварку замков (если применялась). Количество актов зависит от требований проекта, заказчика и сложности объекта. На крупных объектах может быть 3–5 актов на одно ограждение.
-
Кто хранит оригинал акта освидетельствования скрытых работ?
Оригинал (или один из оригиналов, если акт составлен в нескольких экземплярах) хранится в общем деле стройки у заказчика. Подрядчик получает заверенную копию или второй оригинал для своего архива. После завершения строительства дело стройки передаётся в архив заказчика или эксплуатирующей организации и хранится весь срок эксплуатации сооружения (для временных ограждений — до демонтажа, для постоянных — 50–100 лет).
-
Нужно ли оформлять акт скрытых работ, если шпунт арендуется и будет извлечён?
Да. Даже для временных ограждений акт скрытых работ обязателен. Он подтверждает, что шпунт погружён правильно и безопасен для работ в котловане. Без акта технический надзор не разрешит разработку грунта, а при аварии подрядчик не сможет доказать, что ограждение было установлено корректно.
-
Что делать, если технический надзор заказчика не является на освидетельствование в назначенное время?
Подрядчик должен действовать в соответствии с условиями договора подряда и статьёй 753 ГК РФ. Согласно статье 753 ГК РФ, заказчик, получивший сообщение подрядчика о готовности к сдаче результата работ либо, если это предусмотрено договором, выполненного этапа работ, обязан немедленно приступить к его приёмке. Подрядчик фиксирует факт неявки письменно (составляет акт с отметкой «Представитель заказчика на освидетельствование не явился, уведомлён письмом от такой-то даты»), направляет повторное уведомление заказчику и согласовывает новую дату освидетельствования. Дальнейший порядок действий должен быть прописан в договоре подряда.
-
Можно ли оформить акт скрытых работ задним числом, если забыли это сделать вовремя?
Формально — нельзя, это нарушение требований СП 48.13330.2011 (п. 8.3.3) и может быть расценено как фальсификация документов. Акт должен быть составлен до того, как работы станут недоступны для осмотра. Если факт упущения обнаружен, необходимо: остановить последующие работы, вскрыть конструкцию (если возможно) для проведения освидетельствования, оформить акт с реальной датой и пояснением причин задержки. Если вскрытие невозможно или нецелесообразно, выполнить контрольные испытания (зондирование, георадар) для подтверждения качества, результаты приложить к акту.
-
Входит ли оформление актов скрытых работ в стоимость работ по погружению шпунта?
Да, обычно оформление исполнительной документации (включая акты скрытых работ) входит в общую стоимость работ по договору подряда. Это может быть отдельная позиция в смете («Оформление исполнительной документации») или включено в стоимость погружения. Если заказчик требует дополнительные акты сверх предусмотренных проектом или привлекает независимую экспертизу для проверки, эти услуги оплачиваются отдельно по дополнительному соглашению.
