Исполнительная схема шпунтового ограждения — это графический документ, который фиксирует фактическое положение погружённых профилей в плане и по высоте, отклонения от проекта, привязку к осям здания и реперам, а также все внесённые в процессе работ изменения. Она выполняется геодезической службой подрядчика после завершения погружения шпунта и является обязательной частью исполнительной документации, без которой невозможна приёмка работ заказчиком и техническим надзором согласно СП 48.13330.2011.
Зачем нужна исполнительная схема шпунтового ограждения
Шпунтовое ограждение — это инженерная конструкция, от точности установки которой зависит безопасность котлована, устойчивость соседних зданий, возможность дальнейших работ. Реальное положение каждого профиля всегда отличается от проектного из-за особенностей грунта, отклонений при погружении, деформаций замков.
Исполнительная схема выполняет несколько функций:
- Документальное подтверждение качества работ — заказчик видит, что все профили погружены на проектную глубину, вертикальность соблюдена, отклонения в пределах допусков, установленных СП 45.13330.2017.
- Основание для дальнейшего проектирования — если фактическое положение шпунта отличается от проекта, это учитывается при расчёте фундаментной плиты, свай, подземных коммуникаций.
- Юридическая защита подрядчика — в случае претензий схема доказывает, что работы выполнены в соответствии с требованиями СП и проектом.
- Контроль деформаций — при мониторинге ограждения в процессе разработки котлована схема служит базовым документом для сравнения с текущими замерами.
- Основание для приёмки скрытых работ — без исполнительной схемы технический надзор не подписывает акт приёмки согласно СП 48.13330.2011 (раздел 8), а значит, подрядчик не получает оплату и не может начинать следующий этап.
На объектах госзаказа и при строительстве опасных производственных объектов исполнительная схема проверяется экспертизой и органами Ростехнадзора.
Что входит в состав исполнительной схемы шпунтового ограждения
Исполнительная схема — это комплексный документ, который включает графическую и текстовую части согласно требованиям СП 126.13330.2012 (раздел 8) и Приказа Ростехнадзора № 103 от 26.03.2018. Типовой состав:
Графическая часть
План шпунтового ограждения — вид сверху с указанием:
- Фактического положения каждого профиля (линия ограждения).
- Привязки к осям здания (размеры в миллиметрах от разбивочных осей).
- Номеров профилей (если применяется маркировка) или шага погружения.
- Отклонений от проектной линии в плане (в мм, со знаком «+» или «–»).
- Координат характерных точек (углов, изломов ограждения) в местной системе координат или в системе координат объекта.
- Расположения анкерных тяг, распорок, подкосов (если предусмотрено проектом).
- Обозначения реперов, от которых производилась съёмка.
Разрез (профиль) ограждения — вертикальный разрез с указанием:
- Проектной и фактической глубины погружения каждого профиля.
- Отметок верха шпунта (абсолютных или относительных).
- Отклонений от вертикали (в % или мм на 1 м глубины).
- Геологического разреза (слои грунта, уровень грунтовых вод).
- Типа профиля (например, Larssen JU180, JU210) и длины элементов.
Масштаб схемы: рекомендуемые масштабы согласно СП 126.13330.2012 — 1:100, 1:200 или 1:500 в зависимости от размера объекта (для крупных котлованов периметром более 200 м допустим масштаб 1:500).
Текстовая часть
Ведомость отклонений — таблица, в которой для каждого профиля или участка ограждения указаны:
- Номер профиля или пикет.
- Проектная отметка верха и низа.
- Фактическая отметка верха и низа.
- Отклонение по глубине (мм).
- Отклонение от вертикали (мм на 1 м глубины или в %).
- Отклонение в плане от оси (мм).
- Примечания (например, «профиль доведён до проектной глубины методом лидерного бурения»).
Пояснительная записка — краткое описание условий выполнения съёмки:
- Дата и время проведения измерений.
- Использованное оборудование (тип тахеометра, нивелира) с указанием даты последней поверки.
- Методика съёмки (например, «измерения выполнены электронным тахеометром от реперов Р1, Р2, Р3»).
- Погодные условия (температура, осадки — влияют на точность).
- Ответственные лица (геодезист, прораб, представитель технического надзора).
Подписи и штампы
Исполнительная схема заверяется подписями:
- Геодезиста, выполнившего съёмку.
- Производителя работ (прораба).
- Представителя технического надзора заказчика.
- Представителя проектной организации (на объектах с авторским надзором).
Обязательны штамп «Исполнительная» и печать подрядной организации.
Какие требования к точности исполнительной съёмки шпунта
Точность исполнительной съёмки регламентирована СП 126.13330.2012 «Геодезические работы в строительстве» (раздел 7) и СП 45.13330.2017 (таблица 6.1). Для шпунтовых ограждений действуют следующие требования:
| Параметр | Допустимое отклонение (СП 45.13330.2017) | Рекомендуемая точность измерения (СП 126.13330.2012) |
|---|---|---|
| Глубина погружения профиля | ±100 мм от проектной отметки (для шпунта до 12 м) | ±5 мм |
| Отметка верха ограждения | ±20 мм от проектной | ±2 мм |
| Отклонение от вертикали | Не более 1% от глубины (10 мм на 1 м) | Измерение с точностью 1 мм на 1 м |
| Смещение в плане от оси | ±50 мм | ±3 мм |
| Привязка к разбивочным осям | Согласно проекту (обычно ±10 мм) | ±1 мм |
Если фактические отклонения превышают допустимые значения согласно СП 45.13330.2017, подрядчик обязан либо исправить их (довести профиль до нужной глубины, выправить наклон), либо согласовать с проектировщиком возможность приёмки с отклонениями (при условии, что это не влияет на прочность и устойчивость конструкции).
Важно: конкретная точность геодезических измерений зависит от класса ответственности сооружения согласно СП 126.13330.2012 (таблица 7.1):
- Для обычных сооружений (II класс): точность угловых измерений 5″-10″.
- Для ответственных сооружений (I класс): точность угловых измерений 2″-5″.
- Для уникальных объектов: 1″-2″.
Кто выполняет исполнительную съёмку шпунтового ограждения
Исполнительную съёмку выполняет геодезическая служба подрядчика — организации, которая производит погружение шпунта. В штате подрядчика должен быть инженер-геодезист с соответствующей квалификацией и аттестацией согласно требованиям СП 48.13330.2011 (раздел 8.2).
На крупных объектах (котлованы глубиной более 5 м, гидротехнические сооружения, мосты) к съёмке могут привлекаться специализированные геодезические организации, имеющие допуск СРО на проведение работ в строительстве.
Контроль за правильностью съёмки осуществляет технический надзор заказчика. Представитель надзора присутствует при контрольных измерениях, проверяет используемое оборудование (наличие действующих свидетельств о поверке приборов), подписывает акт приёмки геодезических работ.
На объектах с авторским надзором исполнительную схему дополнительно визирует представитель проектной организации, подтверждая соответствие фактического исполнения проектным решениям.
Какое оборудование используется для исполнительной съёмки
Выбор геодезического оборудования зависит от требуемой точности и условий объекта. Стандартными методами являются:
Электронные тахеометры
Основной инструмент для измерения координат и высотных отметок. Современные тахеометры (например, Leica TS16, Trimble S9) обеспечивают точность измерения углов до 1″-5″ (в зависимости от модели) и расстояний до ±1 мм + 1 ppm. Позволяют за одну установку измерить положение всех профилей, автоматически рассчитать отклонения и сформировать цифровую модель ограждения.
Для типовых шпунтовых ограждений достаточно тахеометров с точностью угловых измерений 5″-10″ (для сооружений II класса ответственности согласно СП 126.13330.2012).
Лазерные сканеры
Применяются для сложных объектов с большим количеством профилей или нестандартной геометрией ограждения. Сканер (например, Faro Focus, Leica RTC360) создаёт облако точек, по которому строится трёхмерная модель фактического положения шпунта. Точность — до ±2 мм на расстоянии до 50 м.
GNSS-приёмники (спутниковые)
Используются для определения координат опорных реперов и привязки ограждения к государственной геодезической сети или системе координат объекта. Точность в режиме RTK (Real-Time Kinematic) — до ±10 мм в плане и ±20 мм по высоте.
Нивелиры
Применяются для контрольных измерений высотных отметок верха шпунта. Цифровые нивелиры (например, Leica DNA03) обеспечивают точность ±0,3 мм на 1 км двойного хода.
Важно: все приборы должны иметь действующие свидетельства о поверке. Межповерочные интервалы устанавливаются индивидуально для каждого типа прибора:
- Тахеометры: 1-2 года.
- Нивелиры: 1 год.
- GNSS-приёмники: 1-2 года.
Конкретные сроки указаны в паспорте прибора и должны соблюдаться согласно требованиям метрологического законодательства РФ.
Пошаговый порядок выполнения исполнительной съёмки шпунтового ограждения
- Подготовка. Геодезист получает проектную документацию (план ограждения, разбивочные чертежи), проверяет сохранность реперов и разбивочных знаков, калибрует оборудование, проверяет наличие действующих свидетельств о поверке приборов.
- Установка опорной геодезической сети. Если реперы отсутствуют или их недостаточно, создаётся временная сеть из 3–4 опорных точек с известными координатами. Координаты определяются от ближайших пунктов государственной геодезической сети методом GNSS или тахеометрической съёмки согласно СП 126.13330.2012 (раздел 5).
- Разбивка контрольных точек. На местности отмечаются характерные точки ограждения (углы, начало и конец прямых участков, места изломов). Для каждой точки измеряются координаты X, Y, Z.

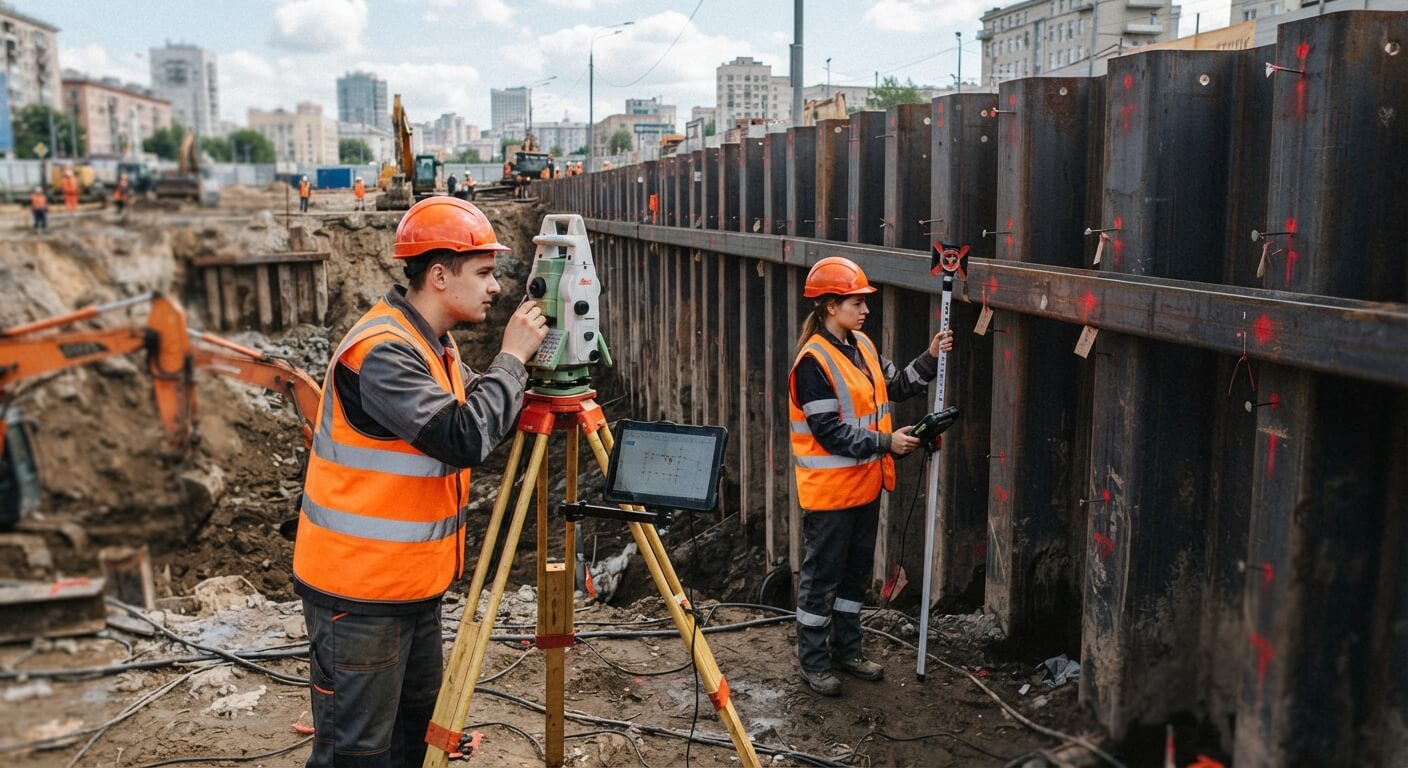

- Измерение положения профилей. Тахеометр устанавливается на опорной точке, визируется на каждый профиль (обычно измеряется верхняя грань замка). Фиксируются координаты, расстояние до оси, высотная отметка. Для проверки вертикальности измеряются точки на верху и в середине профиля (если доступно).
- Контрольные измерения. Выполняется повторная съёмка контрольных точек с другой станции (для исключения грубых ошибок). Расхождения не должны превышать удвоенной точности прибора (например, ±6 мм для тахеометра с точностью ±3 мм).
- Обработка результатов. Данные загружаются в геодезическое ПО (например, AutoCAD Civil 3D, Credo, GeoniCS), рассчитываются отклонения от проекта, строится исполнительная схема в масштабе 1:100, 1:200 или 1:500.
- Составление ведомости отклонений. Для каждого профиля или участка заполняется таблица с фактическими и проектными значениями, вычисляются отклонения.
- Оформление схемы. На чертёж наносятся все обозначения, размеры, штампы. Схема распечатывается на бумаге формата А3 или А1 (в зависимости от размера объекта) и дублируется в электронном виде (PDF, DWG).
- Согласование и подписание. Схема передаётся прорабу, затем представителю технического надзора заказчика. После проверки все стороны подписывают документ. Один экземпляр остаётся у подрядчика, второй — у заказчика, третий — в деле стройки.
Чем отличается исполнительная схема от исполнительной съёмки
| Критерий | Исполнительная съёмка | Исполнительная схема |
|---|---|---|
| Определение | Процесс геодезических измерений фактического положения конструкций | Графический документ, результат исполнительной съёмки |
| Кто выполняет | Геодезист с использованием тахеометра, нивелира, сканера | Оформляется геодезистом или чертёжником на основе данных съёмки |
| Форма | Полевые журналы, электронные файлы с координатами точек | Чертёж (план, разрез), ведомость отклонений, пояснительная записка |
| Назначение | Получить достоверные данные о положении конструкций | Зафиксировать эти данные в удобной для контроля форме |
| Пример | Измерение координат 120 профилей шпунта тахеометром | План ограждения с привязкой к осям и таблицей отклонений |
На практике термины часто используются как синонимы: «выполнить исполнительную съёмку» подразумевает и измерения, и оформление схемы.
Когда выполняется исполнительная съёмка шпунтового ограждения
Сроки выполнения съёмки зависят от типа ограждения и условий договора:
| Ситуация | Когда выполняется съёмка | Особенности |
|---|---|---|
| Временное ограждение котлована | Сразу после завершения погружения всех профилей, до начала разработки грунта | Фиксируется исходное положение до деформаций от разгрузки грунта |
| Постоянное ограждение (набережная, причал) | После погружения и устройства анкеровки, перед засыпкой пазух | Дополнительно выполняется контрольная съёмка через 6–12 месяцев (стабилизация деформаций) |
| Ограждение с распорной системой | Дважды: после погружения шпунта и после установки распорок | Вторая съёмка фиксирует смещения профилей при монтаже распорок |
| Гидротехнические сооружения | Трижды: после погружения, после заполнения акватории, через год эксплуатации | Мониторинг деформаций под действием гидростатического давления |
На объектах с повышенной ответственностью (вблизи метро, исторических зданий, в сложных геологических условиях) выполняется периодический мониторинг — повторные съёмки 1 раз в неделю или месяц для контроля смещений.
Какие ошибки чаще всего допускают при выполнении исполнительной схемы
Практика показывает, что типовые недочёты приводят к отказу технического надзора в приёмке работ:
- Отсутствие привязки к разбивочным осям. Схема показывает только контур ограждения, но не указаны размеры до осей здания — невозможно проверить соответствие проекту.
- Неполная ведомость отклонений. Указаны только отклонения по глубине, но пропущены данные по вертикальности и смещению в плане.
- Отсутствие подписи представителя надзора. Схема оформлена и подписана только подрядчиком — документ недействителен согласно СП 48.13330.2011.
- Использование непроверенного оборудования. Тахеометр или нивелир не имеют действующего свидетельства о поверке — результаты съёмки юридически ничтожны.
- Несоответствие масштаба условиям объекта. Схема выполнена в неудобном масштабе (слишком мелком или слишком крупном), что затрудняет чтение отклонений. Рекомендуется согласовывать масштаб с техническим надзором до начала оформления.
- Игнорирование превышения допусков. Фактическое отклонение профиля от вертикали составляет 15 мм на 1 м (при допуске 10 мм согласно СП 45.13330.2017), но это не отражено в примечаниях и не согласовано с проектировщиком.
- Отсутствие электронной версии. Предоставлена только бумажная схема, без файлов DWG или PDF — заказчик не может использовать данные для BIM-моделирования.
Чтобы избежать проблем, рекомендуется до начала съёмки согласовать с техническим надзором форму и состав исполнительной схемы, а также провести контрольные измерения в присутствии представителя заказчика.
Нормативная база
Исполнительная схема шпунтового ограждения выполняется в соответствии с действующими сводами правил и стандартами:
- СП 126.13330.2012 «Геодезические работы в строительстве» (актуализированная редакция СНиП 3.01.03-84) — устанавливает требования к точности геодезических измерений (раздел 7, таблица 7.1), методам съёмки, составу исполнительной документации (раздел 8), допускам на отклонения конструкций.
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (актуализированная редакция СНиП 3.02.01-87) — нормирует допустимые отклонения при погружении шпунта (глубина, вертикальность, смещение в плане — таблица 6.1), требования к контролю скрытых работ (раздел 6).
- СП 48.13330.2011 «Организация строительства» (актуализированная редакция СНиП 12-01-2004) — определяет состав исполнительной документации (раздел 8), порядок приёмки работ, требования к оформлению и хранению схем.
- Приказ Ростехнадзора № 103 от 26.03.2018 «Об утверждении Требований к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» — регламентирует форму и состав исполнительных схем для объектов, поднадзорных Ростехнадзору.
- ГОСТ 21780-2006 «Система обеспечения точности геометрических параметров в строительстве. Расчет точности» — методика расчёта погрешностей геодезических измерений, выбор класса точности для различных типов конструкций.
Для гидротехнических сооружений дополнительно применяются:
- СП 39.13330.2012 «Плотины из грунтовых материалов» (актуализированная редакция СНиП 2.06.05-84*).
- СП 40.13330.2016 «Плотины бетонные и железобетонные» (актуализированная редакция СНиП 2.06.06-85).
- СП 444.1325800.2019 «Сооружения морские причальные. Правила проектирования и строительства» — для портовых и берегоукрепительных сооружений.
Заключение
Исполнительная схема шпунтового ограждения — это не просто формальность, а критически важный документ, который подтверждает качество работ, служит основанием для дальнейшего проектирования и защищает интересы всех участников стройки.
Грамотно выполненная съёмка с соблюдением требований СП 126.13330.2012, СП 45.13330.2017 и СП 48.13330.2011, использованием поверенного оборудования и своевременным оформлением схемы — залог беспроблемной приёмки объекта и отсутствия претензий.
Ключевые требования:
- Допуски на отклонения согласно СП 45.13330.2017: глубина ±100 мм, вертикальность не более 1%, смещение в плане ±50 мм.
- Точность измерений согласно СП 126.13330.2012: зависит от класса ответственности сооружения (для типовых объектов — 5″-10″ для углов).
- Состав схемы: план, разрез, ведомость отклонений, пояснительная записка.
- Масштаб: 1:100, 1:200 или 1:500 (в зависимости от размера объекта).
- Обязательная поверка геодезических приборов (межповерочные интервалы: тахеометры — 1-2 года, нивелиры — 1 год).
Если вам требуется выполнение исполнительной съёмки шпунтового ограждения, геодезическое сопровождение работ или консультация по оформлению документации — специалисты компании «Ларсен Пайлинг» готовы помочь на всех этапах проекта.
Часто задаваемые вопросы
-
Можно ли начать разработку котлована до оформления исполнительной схемы шпунтового ограждения?
Нет. Согласно СП 48.13330.2011 (раздел 8), исполнительная схема — обязательное условие для приёмки скрытых работ. До момента подписания схемы техническим надзором шпунтовое ограждение считается непринятым, а значит, начинать земляные работы запрещено. Любые деформации или разрушения ограждения до приёмки — ответственность подрядчика.
-
Сколько хранится исполнительная схема шпунтового ограждения?
Исполнительная схема передаётся в составе дела стройки в архив заказчика и хранится весь срок эксплуатации сооружения. Для временных ограждений (котлованы) — до момента извлечения шпунта и передачи акта демонтажа. Для постоянных конструкций (набережные, причалы) — 50–100 лет согласно требованиям к архивному хранению строительной документации. Подрядчик обязан хранить свой экземпляр не менее 5 лет (срок гарантийных обязательств согласно ст. 755 ГК РФ).
-
Кто оплачивает исполнительную съёмку шпунтового ограждения?
Исполнительная съёмка входит в стоимость работ по погружению шпунта и оплачивается заказчиком в рамках договора подряда. Обычно это отдельная позиция в смете (например, «Геодезическая исполнительная съёмка шпунтового ограждения, 1 п.м.»). Если заказчик привлекает независимую геодезическую организацию для контроля, её услуги оплачиваются отдельно.
-
Нужно ли выполнять исполнительную схему, если шпунт арендуется и будет извлечён?
Да. Даже для временных ограждений исполнительная схема обязательна согласно СП 48.13330.2011. Она подтверждает, что шпунт погружён правильно и безопасен для работ в котловане. Без схемы технический надзор не подпишет акт на разработку грунта, а при аварии подрядчик не сможет доказать, что ограждение было установлено корректно.
-
Что делать, если исполнительная схема показывает превышение допусков по отклонениям?
Подрядчик обязан либо исправить отклонения (довести профиль до проектной глубины, выправить наклон подбивкой грунта или распорками), либо согласовать отклонение с проектной организацией. Проектировщик выполняет поверочный расчёт: если фактическое положение шпунта не влияет на устойчивость и несущую способность согласно СП 45.13330.2017, он выдаёт разрешение на приёмку с отклонениями. Это оформляется дополнением к проекту или протоколом согласования.
-
Можно ли использовать данные BIM-модели вместо традиционной исполнительной схемы?
Да, но с оговорками. С 2022 года в России допускается использование информационной модели (BIM) в качестве исполнительной документации, если это предусмотрено договором и заказчик имеет ПО для работы с моделью. Исполнительная схема в этом случае формируется как 2D-чертёж, экспортированный из модели, и как 3D-модель в формате IFC. Однако для объектов госзаказа пока требуется дублирование в бумажном виде с подписями и печатями согласно требованиям СП 48.13330.2011.
-
Нужна ли повторная исполнительная схема после извлечения шпунта?
Да, если извлечение шпунта предусмотрено проектом (например, временное ограждение котлована). После демонтажа выполняется контрольная геодезическая съёмка для подтверждения, что все профили извлечены, грунт восстановлен, деформаций соседних зданий не произошло. Это оформляется актом на демонтаж с приложением исполнительной схемы извлечения.
-
Какова точность современных геодезических приборов для исполнительной съёмки?
Современные электронные тахеометры обеспечивают точность угловых измерений от 1″ до 10″ (в зависимости от модели) и измерения расстояний ±1 мм + 1 ppm. Для типовых шпунтовых ограждений (сооружения II класса ответственности согласно СП 126.13330.2012) достаточно приборов с точностью угловых измерений 5″-10″. Цифровые нивелиры обеспечивают точность высотных измерений ±0,3 мм на 1 км двойного хода. GNSS-приёмники в режиме RTK обеспечивают точность ±10 мм в плане и ±20 мм по высоте.
