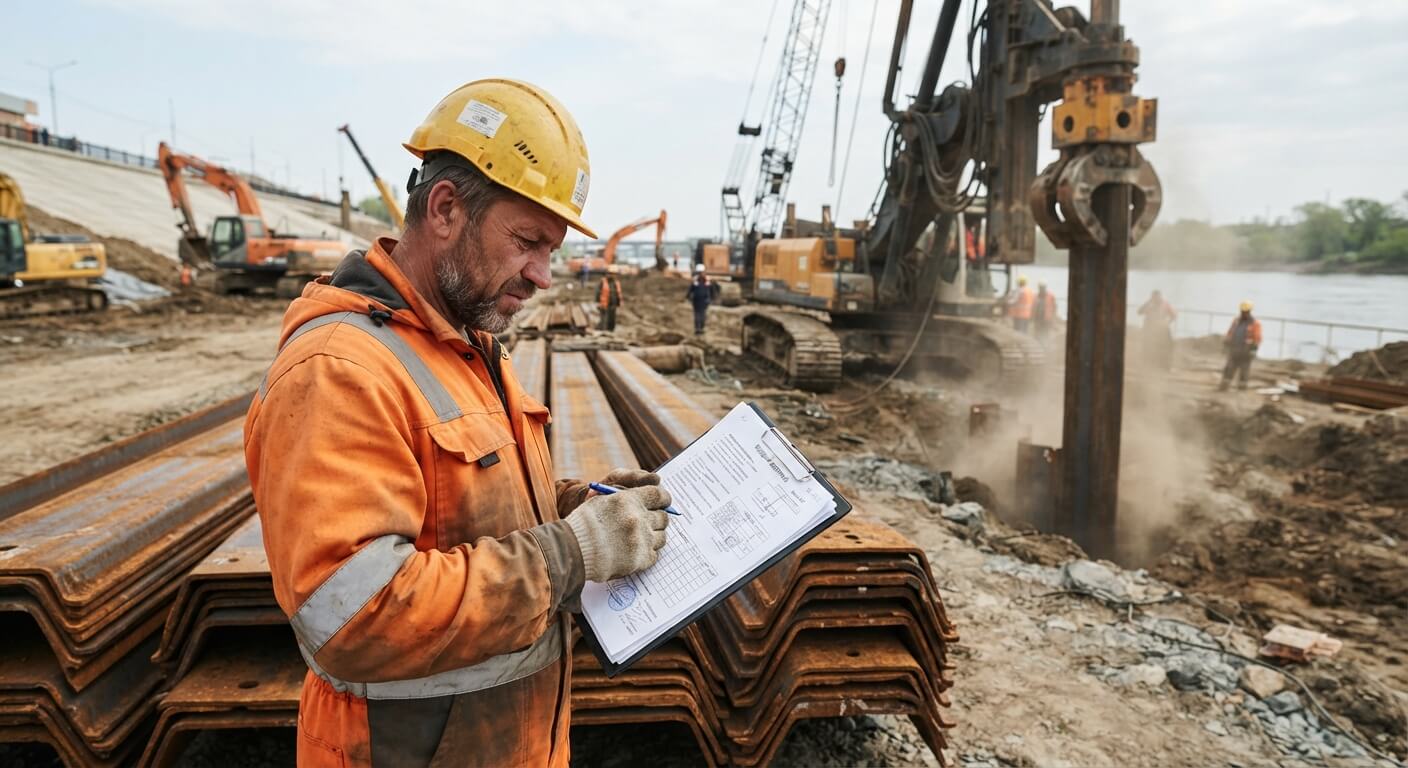

Входной контроль б/у шпунта — обязательная процедура при закупке бывшего в употреблении стального шпунта, регламентируемая ГОСТ 24297-2013 и СП 48.13330.2011. Включает проверку документов (экспертное заключение о техническом состоянии, протоколы дефектоскопии, спецификация партии), визуальный осмотр (трещины, коррозия, деформации замков), инструментальный контроль (измерение толщины стенки ультразвуковым толщиномером, дефектоскопия трещин магнитопорошковым или капиллярным методом), геометрические измерения (длина, ширина замка, отклонения от прямолинейности). Практические критерии отбраковки: значительная коррозия (ориентировочно более 20-40% номинальной толщины стенки в зависимости от условий применения), сквозные трещины или поперечные трещины любой длины, существенные деформации замков (ориентировочно более 5 мм), значительный остаточный прогиб (ориентировочно более 5-10 мм на 1 метр длины). Конкретные критерии устанавливаются проектом или экспертным заключением.
Что такое входной контроль шпунта и зачем он нужен
Входной контроль — проверка соответствия поступающих на объект материалов требованиям проектной документации, стандартам качества и условиям договора поставки (ГОСТ 24297-2013, СП 48.13330.2011, раздел 8.2). Для бывшего в употреблении шпунта это критически важная процедура, так как отсутствие контроля приводит к использованию дефектного металла, разрушению ограждения котлована, авариям, остановке строительства.
Основные задачи входного контроля б/у шпунта:
- Подтверждение пригодности для повторного использования — оценка остаточного ресурса, количества допустимых циклов погружения-извлечения на основе экспертного заключения.
- Выявление критических дефектов — сквозных трещин, глубокой коррозии, деформаций замков, которые делают профиль непригодным.
- Проверка соответствия спецификации — фактическая длина, толщина стенки, тип профиля должны совпадать с заявленными в договоре.
- Документальное подтверждение качества — наличие экспертного заключения о техническом состоянии, протоколов дефектоскопии для включения в исполнительную документацию.
- Минимизация рисков — отбраковка негодного шпунта до начала работ предотвращает аварии, простои, дополнительные затраты на замену.
Согласно СП 48.13330.2011 (раздел 8.2), входной контроль проводится службой строительного контроля заказчика или подрядчика (при делегировании полномочий). Результаты оформляются актом с указанием выявленных несоответствий. При обнаружении критических дефектов партия или отдельные профили возвращаются поставщику либо отбраковываются с составлением рекламационного акта.
Какие документы обязательны при приёмке б/у шпунта
Документальное сопровождение бывшего в употреблении шпунта отличается от нового — помимо стандартных сертификатов требуется подтверждение технического состояния после предыдущей эксплуатации. Важно понимать, что в РФ нет специального норматива на приёмку б/у шпунта, поэтому требования формируются на основе общих норм входного контроля, стандартов на новый шпунт (с корректировкой на износ), методов неразрушающего контроля и проектной документации.
Обязательные документы
Экспертное заключение о техническом состоянии — выдаётся аккредитованной экспертной организацией или лабораторией неразрушающего контроля после комплексной дефектоскопии. Содержит:
- Описание методов контроля (ультразвуковая толщинометрия, магнитопорошковый контроль, визуально-измерительный контроль).
- Результаты замеров остаточной толщины стенки (выборочно, не менее 10% партии, или по всем профилям).
- Перечень выявленных дефектов с указанием размеров и координат.
- Заключение о допустимости использования (годен, годен с ограничениями, не годен).
- Прогнозируемое количество оставшихся циклов погружения-извлечения.
- Рекомендации по применению (глубина котлована, тип грунтов, способ крепления).
Спецификация партии — перечень профилей с указанием:
- Типа профиля (серия, номер согласно ГОСТ Р 57783-2017).
- Количества штук.
- Длины каждого профиля или диапазона длин.
- Диапазона фактической (остаточной) толщины стенки в миллиметрах (минимальное и среднее значение для партии).
- Общей массы партии.
- Номеров штабелей или маркировки для идентификации при приёмке.
Протоколы дефектоскопии — результаты неразрушающего контроля:
- Ультразвуковая толщинометрия (замеры в 5–10 точках на каждом проверенном профиле согласно ГОСТ 14782-86).
- Магнитопорошковый контроль трещин (фотофиксация выявленных дефектов согласно ГОСТ Р 56512-2015).
- Визуально-измерительный контроль (отклонения геометрии, деформации замков согласно ГОСТ 23479-2022).
Протоколы подписываются специалистом-дефектоскопистом (с указанием номера аттестата), заверяются печатью лаборатории.
Акт осмотра перед отгрузкой — составляется поставщиком или представителем покупателя на складе, фиксирует состояние шпунта до погрузки, наличие видимых дефектов, условия хранения (под навесом, на открытой площадке, в контакте с грунтом).
Дополнительные документы (при наличии)
- Паспорт качества завода-изготовителя — оригинальный документ на новый шпунт, если сохранился после предыдущей эксплуатации. Подтверждает марку стали, номер плавки, первоначальные характеристики согласно ГОСТ Р 57783-2017.
- История эксплуатации — информация о количестве циклов погружения-извлечения, объектах, где использовался шпунт, способах погружения (забивка, вибропогружение, вдавливание), грунтовых условиях.
- Сертификат соответствия или декларация — если поставщик б/у шпунта оформляет добровольную сертификацию для повышения доверия покупателей.
- Договор купли-продажи — с указанием технических характеристик, гарантийных обязательств, условий возврата при выявлении критических дефектов.
Проверка документов при приёмке
- Сверка экспертного заключения — проверить срок действия (обычно не более 6 месяцев с даты выдачи), наличие подписи эксперта и печати организации, аккредитацию организации.
- Сопоставление спецификации с фактическим количеством — пересчитать профили, сверить маркировку с номерами в спецификации.
- Проверка протоколов дефектоскопии — убедиться, что замеры проведены на профилях из поставляемой партии, результаты укладываются в приемлемые пределы.
- Оценка полноты документации — при отсутствии экспертного заключения или протоколов дефектоскопии приёмка не проводится.
Методы и этапы входного контроля бывшего в употреблении шпунта
Входной контроль б/у шпунта проводится в три этапа: визуальный осмотр, инструментальные измерения, дефектоскопия. Каждый этап выявляет свою группу дефектов и позволяет принять решение о пригодности профиля.
Визуальный осмотр
Первичная оценка состояния шпунта без применения приборов согласно ГОСТ 23479-2022. Проводится на всей партии (100% профилей).
Что проверяется:
Коррозия — оценка степени поражения поверхности:
- Поверхностная ржавчина (удаляется металлической щёткой, допустима).
- Язвенная коррозия (глубокие каверны, требует измерения остаточной толщины).
- Сквозная коррозия (прожоги, профиль бракуется).
Трещины — осмотр замков, зон изгиба, сварных швов:
- Продольные трещины вдоль проката (оцениваются индивидуально).
- Поперечные трещины (опасны, требуют дефектоскопии и оценки).
- Трещины в замках (нарушают герметичность).
Деформации — искривления, вмятины, выпучины:
- Остаточный прогиб (измеряется струной или правилом).
- Деформации замков (сплющивание, раскрытие, загибы).
- Вмятины от ударов техники.
Результаты визуального осмотра фиксируются в журнале с указанием номера профиля, выявленных дефектов, рекомендаций.
Инструментальные измерения
Проводятся выборочно (объём выборки определяется проектом, обычно не менее 10% партии) или на всех профилях, вызывающих сомнения.
Измерение толщины стенки — ультразвуковым толщиномером согласно ГОСТ 14782-86. Замеры в 5–10 точках на каждом профиле (зоны коррозии, середина, края). Оценка пригодности выполняется на основе проектных требований или экспертного заключения (практический ориентир: остаточная толщина менее 60-70% номинальной обычно требует отбраковки).
Измерение геометрии:
- Длина профиля (рулетка, лазерный дальномер). Допуск для нового: ±50 мм.
- Ширина замка (штангенциркуль). Допуск для нового: ±2 мм.
- Отклонение от прямолинейности (правило, струна). Для нового: не более 2 мм на 1 м. Для б/у оценивается индивидуально.
Проверка замковых соединений — пробная сборка 2–3 профилей, проверка герметичности, лёгкость расстыковки.
Дефектоскопия
Неразрушающие методы контроля для выявления скрытых дефектов. Проводится аккредитованной лабораторией.
- Ультразвуковая дефектоскопия (ГОСТ Р 55724-2013) — выявляет внутренние трещины, расслоения.
- Магнитопорошковый контроль (ГОСТ Р 56512-2015) — выявляет поверхностные трещины глубиной до 2 мм.
- Капиллярный контроль — для немагнитных сталей (редко применяется).
Практические критерии оценки дефектов (конкретные значения устанавливаются проектом):
- Сквозные трещины любой длины — отбраковка.
- Поперечные трещины — отбраковка или серьёзные ограничения.
- Продольные трещины — оцениваются индивидуально.
- Внутренние расслоения значительной глубины — отбраковка.
- Множественные трещины (более 3 на профиле) — отбраковка.
Практические критерии оценки дефектов б/у шпунта
Важно: конкретные критерии отбраковки б/у шпунта не установлены нормативными документами РФ. Они определяются на основе:
- Требований проектной документации конкретного объекта.
- Экспертного заключения о техническом состоянии.
- Условий эксплуатации (глубина котлована, тип грунтов, нагрузки).
- Практического опыта и рекомендаций производителей шпунта.
Ниже приведены ориентировочные практические критерии, используемые в строительной отрасли:
| Тип дефекта | Ориентировочные допустимые значения | Ориентировочные критические значения | Метод контроля |
|---|---|---|---|
| Коррозия (потеря толщины стенки) | До 20-30% номинальной толщины | Более 30-40% или сквозная коррозия | Ультразвуковая толщинометрия (ГОСТ 14782-86) |
| Трещины продольные | Оцениваются индивидуально, не в зоне замков | Поперечные трещины любой длины; продольные в критических зонах | Магнитопорошковый контроль (ГОСТ Р 56512-2015) |
| Деформации замков | Обеспечение герметичного соединения | Зазор более 5-7 мм, сколы более 10 мм | Визуальный осмотр, пробная сборка |
| Остаточный прогиб | До 5-7 мм на 1 м длины | Более 10 мм на 1 м | Правило, струна, нивелир |
| Вмятины, выпучины | Глубина до 3 мм вне критических зон | Глубина более 5 мм в зоне изгиба | Визуально-измерительный контроль (ГОСТ 23479-2022) |
| Внутренние расслоения | Не допускаются в зоне нагрузки | Глубина более 20% толщины стенки | Ультразвуковая дефектоскопия (ГОСТ Р 55724-2013) |
Пошаговая процедура входного контроля б/у шпунта
- Подготовка к приёмке. Назначение ответственных лиц, подготовка инструментов (рулетка, штангенциркуль, толщиномер, правило, щётка, фотоаппарат), проверка наличия документов от поставщика.
- Проверка документов. Сверка экспертного заключения (срок действия, подписи, аккредитация), сопоставление спецификации с накладной, проверка протоколов дефектоскопии.
- Визуальный осмотр всей партии (100% профилей). Осмотр каждого профиля на коррозию, трещины, деформации, состояние замков. Маркировка подозрительных профилей, фотофиксация дефектов.
- Инструментальные измерения (выборочно, обычно не менее 10% партии). Измерение толщины стенки толщиномером (5–10 точек на профиле), измерение геометрии (длина, прогиб, ширина замка), пробная сборка профилей.
- Дефектоскопия профилей с дефектами (при необходимости). УЗ дефектоскопия на профилях с трещинами, магнитопорошковый контроль замков и зон изгиба, оформление протоколов.
- Сопоставление результатов контроля с документами поставщика. Проверка соответствия толщины и дефектов заявленным в спецификации, составление рекламационного акта при расхождениях.
- Разделение партии на категории. Годен без ограничений (толщина более 70-80% номинальной, отсутствие критических дефектов), годен с ограничениями (толщина 60-70%, незначительные дефекты), не годен (отбраковка).
- Оформление акта приёмки. Двусторонний акт с указанием даты, количества, результатов контроля, количества годных/бракованных профилей, приложения фотографий и протоколов.
- Хранение документов. Оригинал акта заказчику и подрядчику, экспертное заключение и протоколы в службу технадзора, копии у производителя работ.
Нормативная база для входного контроля шпунта
Процедура входного контроля регламентируется строительными нормами и стандартами на методы испытаний. Прямых норм на приёмку б/у шпунта нет, применяются общие требования к входному контролю материалов и методам дефектоскопии.
- ГОСТ 24297-2013 «Входной контроль продукции. Основные положения» — порядок проведения входного контроля, обязанности сторон, документирование результатов.
- СП 48.13330.2011 «Организация строительства» (раздел 8.2) — организация входного контроля на стройплощадке, ответственность сторон.
- ГОСТ Р 57783-2017 «Шпунт стальной. Технические условия» — допуски на геометрию и качество для нового шпунта (применяются с корректировкой на износ для б/у).
- ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» — ультразвуковая дефектоскопия и толщинометрия.
- ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» — для сварных соединений б/у шпунта.
- ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод» — выявление поверхностных трещин.
- ГОСТ 23479-2022 «Контроль неразрушающий. Методы оптического и измерительного контроля» — визуально-измерительный контроль.
- ГОСТ 23118-2012 «Конструкции стальные строительные. Общие технические условия» — общие требования к качеству стальных конструкций.
- ГОСТ 27772-2015 «Прокат для строительных стальных конструкций. Общие технические условия» — требования к качеству стали.
Типичные дефекты б/у шпунта и способы их выявления
Коррозия стенки и замков
Наиболее распространённый дефект б/у шпунта. Виды:
- Поверхностная (равномерная) — удаляется щёткой, обычно допустима.
- Язвенная (питтинговая) — глубокие каверны, требует замера толщины.
- Сквозная — прожоги, профиль бракуется.
Метод выявления: визуальный осмотр (ГОСТ 23479-2022), УЗ толщинометрия (ГОСТ 14782-86).
Трещины усталостные и от ударов
Типы:
- Продольные — оцениваются индивидуально.
- Поперечные — опасны, обычно требуют отбраковки.
- Трещины в замках — нарушают герметичность.
Метод выявления: визуальный осмотр, магнитопорошковый контроль (ГОСТ Р 56512-2015), УЗ дефектоскопия (ГОСТ Р 55724-2013).
Деформации замковых соединений
Виды: раскрытие замка, сплющивание, загибы и сколы.
Метод выявления: визуальный осмотр (ГОСТ 23479-2022), измерение штангенциркулем, пробная сборка.
Остаточный прогиб и искривления
Практический ориентир: прогиб более 5-10 мм на 1 м затрудняет погружение.
Метод выявления: визуальный осмотр, измерение правилом или струной.
| Дефект | Причина возникновения | Метод выявления | Последствия при использовании |
|---|---|---|---|
| Коррозия язвенная | Контакт с агрессивной водой, хранение в грунте | УЗ толщинометрия (ГОСТ 14782-86) | Снижение несущей способности, риск разрушения |
| Трещины поперечные | Циклические нагрузки, удары при извлечении | Магнитопорошковый контроль (ГОСТ Р 56512-2015) | Разрушение профиля при погружении |
| Деформации замков | Неаккуратное извлечение, перекосы | Визуальный осмотр, пробная сборка | Потеря герметичности, фильтрация воды |
| Остаточный прогиб | Неравномерные нагрузки, неправильное хранение | Правило, струна, нивелир | Отклонение от вертикали при погружении |
| Сквозная коррозия | Длительное хранение без защиты | Визуальный осмотр | Полная непригодность профиля |
Стоимость и сроки проведения дефектоскопии б/у шпунта
Дефектоскопия б/у шпунта — платная услуга, проводимая аккредитованными лабораториями неразрушающего контроля. Стоимость зависит от объёма партии, методов контроля, срочности выполнения.
Ориентировочные цены на дефектоскопию (Московский регион, 2024-2025 год)
- Ультразвуковая толщинометрия — от 150 до 300 рублей за профиль (5–10 точек замера). При партии более 100 профилей — скидка до 30%.
- Магнитопорошковый контроль — от 500 до 800 рублей за профиль (контроль замков и зон изгиба).
- Ультразвуковая дефектоскопия (контроль трещин) — от 800 до 1200 рублей за профиль.
- Комплексная дефектоскопия (толщинометрия + магнитопорошковый контроль) — от 600 до 1000 рублей за профиль.
- Выездная дефектоскопия на объект — дополнительно 15 000–30 000 рублей за выезд бригады.
Сроки проведения дефектоскопии
- Выборочный контроль (10–20% партии, до 50 профилей) — 1–2 рабочих дня на месте, 3–5 дней с оформлением заключения.
- Комплексная дефектоскопия всей партии (100–200 профилей) — 5–7 рабочих дней.
- Срочная дефектоскопия — за 1–2 дня, стоимость увеличивается на 50–100%.
Результаты оформляются протоколами и экспертным заключением о техническом состоянии.
Заключение
Входной контроль б/у шпунта — обязательная процедура, регламентируемая ГОСТ 24297-2013 и СП 48.13330.2011, обеспечивающая безопасность строительства и предотвращающая использование дефектного металла.
Включает проверку документов (экспертное заключение о техническом состоянии, протоколы дефектоскопии, спецификация), визуальный осмотр всей партии (коррозия, трещины, деформации замков согласно ГОСТ 23479-2022), инструментальные измерения (ультразвуковая толщинометрия согласно ГОСТ 14782-86, проверка геометрии), дефектоскопию профилей с дефектами (магнитопорошковый контроль согласно ГОСТ Р 56512-2015, УЗ дефектоскопия согласно ГОСТ Р 55724-2013).
Конкретные критерии отбраковки устанавливаются проектной документацией или экспертным заключением. Практические ориентиры: значительная потеря толщины стенки (менее 60-70% номинальной), сквозные или поперечные трещины, деформации замков, нарушающие герметичность, значительный остаточный прогиб.
Правильно проведённый входной контроль гарантирует качество шпунтового ограждения, безопасность работ и успешную сдачу объекта органам технадзора.
Для организации входного контроля б/у шпунта, проведения дефектоскопии силами аккредитованной лаборатории или получения консультации по оценке технического состояния обратитесь к нашим специалистам — мы обеспечим полное документальное сопровождение и помощь в приёмке материала.
Часто задаваемые вопросы
-
Какие документы обязательны при приёмке б/у шпунта?
Обязательные документы: экспертное заключение о техническом состоянии (выдаётся аккредитованной экспертной организацией или лабораторией НК после дефектоскопии), спецификация партии с указанием диапазона остаточной толщины стенки, протоколы дефектоскопии (ультразвуковая толщинометрия согласно ГОСТ 14782-86, магнитопорошковый контроль трещин согласно ГОСТ Р 56512-2015), акт осмотра перед отгрузкой. Дополнительно желательны: паспорт качества завода-изготовителя (если сохранился), история эксплуатации (количество циклов, объекты использования).
-
Как проверить остаточную толщину стенки б/у шпунта?
Используется ультразвуковой толщиномер согласно ГОСТ 14782-86. Замеры проводят в 5–10 точках на каждом профиле: зоны максимальной коррозии (определяются визуально), середина пролёта, края профиля. Номинальная толщина стенки известна по типу профиля (указана в ГОСТ Р 57783-2017), остаточная фиксируется в протоколе. Оценка пригодности выполняется на основе проектных требований или экспертного заключения (практический ориентир: остаточная толщина менее 60-70% номинальной обычно требует отбраковки или серьёзных ограничений применения).
-
Какие дефекты б/у шпунта критичны и требуют отбраковки?
Важно: конкретные критерии отбраковки устанавливаются проектом или экспертным заключением. Практические ориентиры критических дефектов: сквозная коррозия (прожоги в стенке), значительная потеря толщины стенки (ориентировочно менее 60-70% номинальной), сквозные трещины любой длины, поперечные трещины (развиваются под нагрузкой), деформации замков, не обеспечивающие герметичность соединения, значительный остаточный прогиб (ориентировочно более 10 мм на 1 метр длины), множественные трещины (более 3 на одном профиле). Профили с критическими дефектами не допускаются к использованию или требуют ремонта (заварка трещин, правка замков) с последующей повторной дефектоскопией.
-
Сколько стоит дефектоскопия б/у шпунта?
Ориентировочные цены для Московского региона на 2024-2025 год: ультразвуковая толщинометрия — от 150 до 300 рублей за профиль, магнитопорошковый контроль — от 500 до 800 рублей за профиль, комплексная дефектоскопия (толщинометрия + контроль трещин) — от 600 до 1000 рублей за профиль, выездная дефектоскопия на объект — дополнительно 15 000–30 000 рублей за выезд бригады. Сроки: выборочный контроль (10–20% партии) — 1–2 дня, полная дефектоскопия партии 100–200 профилей — 5–7 дней.
-
Можно ли использовать б/у шпунт без экспертного заключения о техническом состоянии?
Нет, использование б/у шпунта без экспертного заключения о техническом состоянии нарушает требования СП 48.13330.2011 (раздел 8.2) и ГОСТ 24297-2013. Заключение подтверждает техническое состояние, остаточный ресурс, допустимые условия применения (глубина котлована, тип грунтов). Отсутствие заключения — основание для отказа в приёмке материала службой технадзора заказчика. Если поставщик не предоставил заключение, покупатель обязан организовать дефектоскопию за свой счёт до начала использования.
-
Как отличить годный б/у шпунт от негодного при визуальном осмотре?
Признаки годного шпунта: поверхностная ржавчина (удаляется металлической щёткой), отсутствие трещин в замках и зонах изгиба, замки входят друг в друга плотно, обеспечивая герметичное соединение, профиль прямой или с минимальным прогибом. Признаки проблемного шпунта (требует дефектоскопии): глубокие каверны от коррозии (язвы диаметром более 20 мм), видимые трещины (особенно поперечные), деформированные замки (раскрытие, сколы), заметный прогиб (более 5-10 мм на 1 м визуально), сквозные отверстия от коррозии. При сомнениях — обязательна инструментальная дефектоскопия согласно ГОСТ 14782-86 и ГОСТ Р 56512-2015.
-
Какой процент б/у шпунта обычно бракуется при входном контроле?
Зависит от условий предыдущей эксплуатации и хранения. При правильном хранении (под навесом, на деревянных подкладках, без контакта с грунтом) и 2–5 циклах использования — брак составляет 5–10%. При длительном хранении на открытых площадках, более 10 циклов использования, эксплуатации в агрессивных грунтовых водах — брак может достигать 20–30%. Типовая структура партии б/у шпунта: профили с критическими дефектами (сквозная коррозия, поперечные трещины) — 3–5% от партии, условно годные (требуют ограничений по применению) — 10–15%, годные без ограничений — 60–85%.
-
Устанавливают ли нормативные документы конкретные критерии отбраковки б/у шпунта?
Нет. В РФ нет специального норматива на приёмку бывшего в употреблении шпунта. Требования формируются на основе: общих норм входного контроля (СП 48.13330.2011 раздел 8.2, ГОСТ 24297-2013), стандартов на новый шпунт (ГОСТ Р 57783-2017) — с корректировкой на износ, методов неразрушающего контроля (ГОСТ 14782-86, ГОСТ Р 56512-2015, ГОСТ 23479-2022), проектной документации конкретного объекта (устанавливает требования к материалам), экспертных заключений (оценка остаточного ресурса и пригодности для конкретных условий). Приведённые в статье критерии (потеря толщины 20-40%, прогиб 5-10 мм на 1 м) являются практическими ориентирами, а не нормативными требованиями.
