Коротко. Стенки котлована укрепляют, чтобы грунт не обрушился внутрь. От этого зависит безопасность рабочих, сохранность техники, соседних домов и коммуникаций. Без всякого крепления вертикальную стенку можно копать только на 1–2 м — точный предел зависит от грунта. Глубже нужен либо откос, либо ограждение. Ограждение становится обязательным там, где для откоса нет места: плотная застройка, близкие здания, высокий уровень грунтовых вод, слабые грунты. Чаще всего ставят шпунтовое ограждение — стальные, ПВХ или композитные сваи с замками, погружённые по периметру.
Почему стенки котлована обрушаются
Котлован — это нарушенное равновесие в грунте. Пока земля на месте, грунт по бокам сам себя держит. Выбрали её — опора исчезла, а боковое давление осталось. И грунт начинает сползать в яму: под собственным весом, под напором воды, под нагрузкой от техники и материалов, сложенных по краю.
Что давит на стенки:
- Вес самого грунта. Он стремится занять пустоту. Чем круче стенка, тем сильнее.
- Грунтовые воды. Размягчают глину, вымывают песок, добавляют гидростатическое давление.
- Вибрация. Техника, забивка свай, проезжающий транспорт расшатывают грунт.
- Соседние фундаменты. Копаешь вплотную к зданию — грунт под ним теряет опору и может осесть.
Обрушение — это не просто простой стройки. Это травмы, погнутая техника, порванные трубы и кабели, трещины в соседних домах, иски и сорванные сроки.
Когда крепление обязательно
Сначала про вертикальную стенку без всякого крепления. Копать её можно, но неглубоко, и предел зависит от грунта:
- насыпной и песчаный — примерно до 1 м;
- супесь — до 1,25 м;
- суглинок и глина — до 1,5 м;
- особо плотный нескальный — до 2 м.
Глубже вертикаль оставлять нельзя — обрушится. Вариантов два: сделать откос или поставить ограждение. Откос — это наклонная стенка, и ей нужно место: полоса земли примерно в 1–2 глубины котлована, смотря какой грунт. В чистом поле это не проблема. В городе такого места обычно нет — тогда остаётся крепление.
Вот когда без ограждения не обойтись:
| Условие | Почему нужно ограждение |
|---|---|
| Нет места под откос (плотная застройка) | Откосу нужна полоса в 1–2 глубины котлована. В городе её часто нет — стенку держит только ограждение |
| Высокий уровень грунтовых вод (выше дна котлована) | Вода насыщает грунт, снижает прочность, давит на стенку и вымывает частицы (суффозия) |
| Слабые грунты (супеси, водонасыщенные пески, текучие суглинки) | Не держат вертикаль, плывут даже на небольшой глубине |
| Стройка вплотную к зданиям (ближе ~5 м к фундаменту) | Выемка подрабатывает основание соседа — осадка и трещины |
| Рядом подземные коммуникации | Смещение грунта рвёт трубы и кабели |
| Глубина больше 3 м | Глубокий котлован крепят уже по индивидуальному проекту с расчётом, а не по типовой схеме |
Устойчивость стенок и расчёт креплений регламентируют СП 45.13330 «Земляные сооружения, основания и фундаменты» и СП 22.13330 «Основания зданий и сооружений». Предельные глубины вертикальных стенок и крутизну откосов по видам грунта задают Правила по охране труда при строительстве (приказ Минтруда России № 883н). Проектировщик считает устойчивость и, если нужно, закладывает крепление.
Чем грозит экономия на креплении
Убрать крепление из сметы — соблазнительно. Но если стенка поедет, платить придётся больше:
- Обрушение. Завалит технику, готовую опалубку, траншеи с коммуникациями. Разгрести завал и переделать — дороже, чем сразу поставить шпунт.
- Травмы и гибель людей. За этим — уголовная ответственность, компенсации, остановка стройки.
- Ущерб соседям. Трещины в стенах, просадка фундаментов, разрыв труб — иски от жильцов и сетевых организаций.
- Штрафы и остановка работ. Орган государственного строительного надзора (в Москве, например, Мосгосстройнадзор) может приостановить работы и оштрафовать. По статье 9.4 КоАП юрлицо платит от 300 до 600 тыс. руб. А если нарушение угрожает жизни людей или оно повторное — до 1 млн руб. либо приостановка работ до 90 суток. Случаи реальные: компании штрафовали именно за котлован с незакреплённой вертикальной стенкой.
- Сорванные сроки. Устранение аварии — это недели. Заказчик вправе требовать неустойку.
В плотной застройке и на слабых грунтах экономия на креплении почти всегда оборачивается убытком.
Основные методы укрепления
Способ выбирают по глубине, грунту, наличию соседних зданий и тому, нужна ли водонепроницаемая стенка.
Шпунтовое ограждение
Самый ходовой вариант для глубоких котлованов и высокой воды. Шпунтовые сваи — это длинные профили с замками по краям. Их погружают по периметру до начала копки. Замки сцепляются, и получается сплошная водонепроницаемая стенка.
Из чего бывает шпунт:
- Стальной (профили Ларсена, труба, двутавр). Держит глубину 15–20 м, давление воды и грунта, используется много раз. Погружают вибропогружателем или вдавливанием, реже забивкой.
- ПВХ. Лёгкий, не ржавеет, ставится быстро. Идёт на постоянные ограждения — набережные, дамбы — на глубину 6–8 м. При больших нагрузках слабее стали.
- Композитный (стеклопластик). Не корродирует, легче стали, выручает при агрессивной воде. По прочности стали уступает, поэтому область применения уже.
Стальной шпунт после работ можно вытащить и пустить в дело снова. Это заметно снижает стоимость.
Буросекущие и бурокасательные сваи
Железобетонные сваи большого диаметра (600–1500 мм). Бурят скважину, заливают бетоном. Секущие заходят одна на другую и дают сплошную стенку, касательные стоят впритык.
Их берут для очень глубоких котлованов (до 30 м), сложных грунтов и больших нагрузок. Минусы: дороже шпунта, обратно не вытащишь, нужна тяжёлая буровая техника.
Стена в грунте
Монолитную железобетонную стену бетонируют прямо в траншее. Траншею роют грейфером под бентонитовым раствором — он держит стенки от обрушения, пока идёт работа. Так делают ответственные объекты: метро, подземные паркинги. Потом эта стена часто остаётся частью самого здания.
Плюсы — прочность, жёсткость, водонепроницаемость. Минусы — дорого, долго, и бентонит надо куда-то девать.
Откосы с анкерами
Если места хватает, стенки просто делают наклонными. Угол зависит от грунта: песок держит положе, плотная глина — круче (точные значения берут из таблицы в нормах). Поверхность от осыпания закрывают георешёткой, сеткой или торкрет-бетоном. На больших глубинах откос подтягивают грунтовыми анкерами — стальными тягами, заведёнными в устойчивый грунт за линией возможного обрушения.
Распорки и анкеры
Поставленную шпунтовую стенку нужно удержать от прогиба внутрь. Делают это распорками (горизонтальные балки враспор между стенками) или анкерами (наклонные тяги, уходящие в грунт). Распорки дают жёсткую раму, но занимают место внутри котлована. Анкеры это место экономят.
Какой метод под какую задачу
| Ситуация | Что обычно применяют |
|---|---|
| Глубина 3–10 м, высокий УГВ, городская застройка | Стальное шпунтовое ограждение с распорками или анкерами |
| Глубина до 6 м, постоянное ограждение, неагрессивная среда | ПВХ-шпунт (набережные, дамбы, берегоукрепление) |
| Глубина больше 12 м, сложные грунты, высокие нагрузки | Буросекущие сваи или стена в грунте |
| Свободная площадка, устойчивые грунты, низкий УГВ | Откосы — с анкерами или без |
| Котлован вплотную к зданию, осадку допускать нельзя | Шпунт или буросекущие сваи с погружением до выемки, анкеровка в устойчивые слои |
| Агрессивные грунтовые воды, долгая эксплуатация | Композитный шпунт или стальной с антикоррозионным покрытием |
Как укрепляют котлован шпунтом — по шагам
- Проект. Считают, на какую глубину гнать шпунт, какой взять профиль, как раскреплять — распорки или анкеры. Учитывают давление грунта, воду, технику, соседние дома.
- Подготовка площадки. Расчистка, вынос коммуникаций, разметка осей ограждения.
- Погружение шпунта. Сваи гонят вибропогружателем или вдавливающей установкой по периметру. Каждая входит замком в предыдущую — стенка получается сплошной. Низ шпунта уходит на 2–4 м ниже дна котлована: так он устойчивее и не пускает воду снизу.
- Выемка грунта. Экскаватор снимает землю слоями. После каждого слоя (обычно 1,5–2 м) ставят ярус распорок или анкеров, чтобы шпунт не выгнуло внутрь.
- Водопонижение, если нужно. При высокой воде внутри бурят дренажные скважины или ставят иглофильтры и откачивают.
- Фундамент и засыпка. Нулевой цикл закончили — котлован засыпают, распорки снимают, шпунт вынимают (если он временный) или оставляют как часть конструкции.
Берега водоёмов — отдельная история

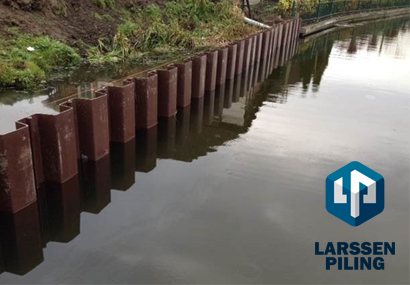

Шпунт ставят не только в котлованах. Им же укрепляют берега рек, озёр, водохранилищ. Задача та же — не дать грунту сползти и размыться. Но условия жёстче:
- Вода стоит постоянно. Нужен материал, который не ржавеет: ПВХ или сталь с покрытием.
- Лёд и волны. Стенка должна держать удары льда, напор волны, течение.
- Экология. Загрязнять водоём нельзя, забивку часто запрещают — гонят вибропогружением или вдавливанием.
На берегу шпунт обычно остаётся навсегда и становится набережной. Над водой — от 0,5 до 3 м, под водой — 3–8 м, смотря какая глубина и грунт.
Нормативная база
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Устойчивость стенок выемок, расчёт креплений, откосы.
- СП 22.13330.2016 «Основания зданий и сооружений». Давление грунта, несущая способность ограждения, осадка соседних зданий.
- Правила по охране труда при строительстве (приказ Минтруда России № 883н). Предельные глубины вертикальных стенок без крепления и крутизна откосов по видам грунта.
- ГОСТ Р 53629-2009 «Шпунт и шпунт-сваи из стальных холодногнутых профилей». Сортамент и характеристики шпунта.
- ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества». Марки стали для свай (обычно Ст3, для усиленных — низколегированная 09Г2С).
- СП 126.13330.2017 «Геодезические работы в строительстве». Разбивка осей, контроль вертикальности и глубины погружения шпунта.
Если объект подлежит государственной экспертизе или работы идут в зоне влияния существующей застройки, проект ограждения проходит экспертизу.
Коротко о главном
Вертикальную стенку без крепления можно копать только на 1–2 м, дальше нужен откос или ограждение. Где для откоса нет места — у близких зданий, на слабых и водонасыщенных грунтах, в плотной застройке — крепление становится обязательным по нормам. Экономия на нём оборачивается авариями, штрафами и удорожанием проекта.
Метод выбирают по глубине, гидрогеологии, плотности застройки и бюджету. Для большинства городских котлованов универсально шпунтовое ограждение: оно держит воду, быстро монтируется, выдерживает высокие нагрузки, а стальной шпунт можно использовать повторно. Если предстоит глубокий котлован или работа вплотную к зданиям, расчёт и схему крепления стоит доверить проектировщикам с опытом шпунтовых работ.
Часто задаваемые вопросы
-
Можно ли обойтись без укрепления, если котлован мелкий?
Да, но в узких рамках. Вертикальную стенку без крепления оставляют только до предела по грунту: до 1 м в песке и насыпном, до 1,25 м в супеси, до 1,5 м в суглинке и глине, до 2 м в особо плотном. И при условии, что УГВ низкий, а рядом нет зданий. Глубже нужен либо откос, либо крепление — в стеснённых условиях это крепление.
-
Сколько стоит укрепление котлована шпунтом?
Точную цифру без проекта не назвать — она сильно зависит от глубины, типа шпунта, площади ограждения, способа погружения и того, арендуете вы материал или выкупаете. Очень грубый ориентир для временного стального ограждения — порядка нескольких тысяч рублей за погонный метр стенки с погружением, раскреплением и извлечением. Реальную смету считают под конкретный объект.
-
Как долго можно оставлять шпунт в грунте?
Временное ограждение котлована стоит от нескольких месяцев до года — на период нулевого цикла. Постоянное (набережные, берегоукрепление) служит десятилетиями. По данным производителей, стальной шпунт с защитным покрытием рассчитан до 50 лет, ПВХ — ещё дольше; фактический срок зависит от среды и нагрузок.
-
Нужно ли укреплять котлован зимой?
Да. Промёрзший грунт кажется прочным, но весной оттаивает и теряет устойчивость. Если стройка идёт круглый год, ограждение ставят до морозов или прямо зимой — методами, которые работают на холоде (вибропогружение, вдавливание).
-
Что лучше: шпунт или буросекущие сваи?
Шпунт дешевле, быстрее монтируется, извлекается и используется повторно — он оптимален для временных ограждений. Буросекущие сваи берут, когда нужна очень большая глубина (больше 12 м), высокая несущая способность или постоянная конструкция, встроенная в фундамент.
-
Можно ли укрепить котлован своими силами без спецтехники?
Мелкие траншеи (до 2 м) закрепляют инвентарными щитами и досками с распорками. Для котлованов глубже 3 м нужны проект и спецтехника — вибропогружатели, сваебойные или буровые установки. Самодеятельность тут опасна и незаконна.
-
Как защитить соседнее здание при копке котлована?
Шпунт погружают до начала выемки, на глубину ниже подошвы соседнего фундамента. Параллельно ведут геодезический мониторинг осадок здания. Если нужно — усиливают фундамент инъекционными анкерами или подводят микросваи.
