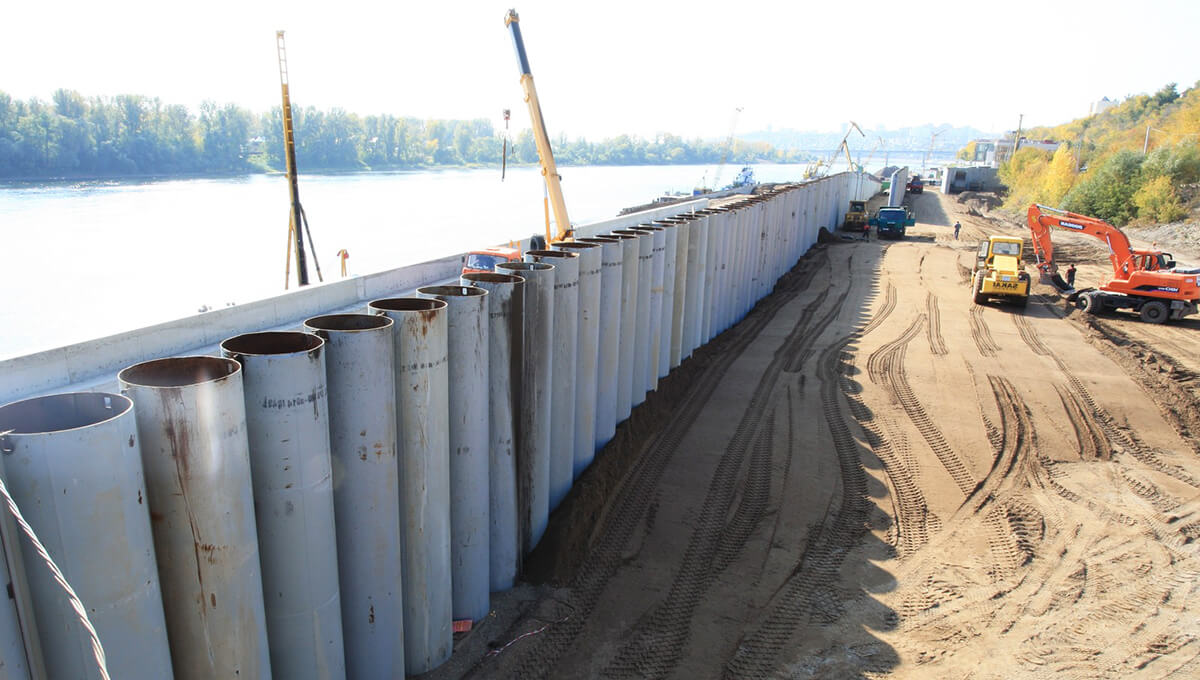

Особенности применения трубошпунта

Шпунт и трубошпунт широко применяют в современном строительстве. Их используют для:

  • Создания ограждений котлованов и траншей. Это позволяет предотвратить обрушение стенок котлована, защитить строительную площадку от проникновения на нее грунтовых вод;
  • Укрепления склонов, эстакад, железнодорожных насыпей;
  • Сооружения дамб, причалов, пирсов и других гидротехнических объектов;
  • Ограждения свалок, коллекторов и т.д.

Временные шпунтовые ограждения часто делают металлического шпунта Ларсена и трубошпунта. Одно из ключевых преимуществ таких материалов  - возможность многократного использования. Кроме того, наличие замков позволяет соединять шпунтины друг с другом в прочную конструкцию.

На нестабильных грунтах и при высоких проектных нагрузках используют трубошпунт. Он обладает следующими преимуществами:

  • Имеет одинаково высокую жесткость во всех направлениях;
  • Устойчив к поперечному и продольному изгибам, вертикальным нагрузкам;
  • Возможны различные варианты усиления трубошпунта (например, заливка полости трубы бетоном);
  • Повышенная устойчивость к опрокидывающим и вертикальным нагрузкам;
  • Для бурения внутри трубы можно использовать шнек;
  • Можно использовать для выполнения работ со сложной геометрией;
  • Полые трубы используются в качестве «стаканов» для столбов электропередач;
  • Климатические особенности местности не оказывают влияния на процесс монтажа.

Трубошпунт различают по сечению, высоте, используемой марке стали, толщине стенки. Стенка такого шпунта может быть гладкой или иметь резьбу. Безопаснее всего использовать технологию установки трубошпунта в предварительно пробуренные лидерные скважины. Важно, что трубошпунт стоит несколько дороже обычных свай.

Существует несколько основных способов погружения трубошпунта в грунт:

  • Забивка с помощью копровых установок и молотов. Ее нельзя применять в условиях плотной застройки: ударные вибрации могут спровоцировать разрушение находящихся поблизости зданий и сооружений;
  • Использование установок статического вдавливания. Дорогой, но абсолютно безопасный для окружающей среды и бесшумный метод. Применяется в наиболее сложных случаях. Эффективен на мягких грунтах;
  • Вибропогружение. Наиболее популярный метод. Подходит для любого грунта, кроме скального. При использовании вспомогательных мер (гидроподмыва и бурения лидерных скважин) может эффективно применяться даже на плотных и каменистых грунтов.

Вспомогательные меры снижают нагрузку на грунт и на шпунт. Полностью исключается риск каких-либо деформаций. Облегчается процесс погружения шпунта на проектную глубину.

Особенности конструкции вибропогружателей

Погружение трубошпунта вибропогружателем

Каждый вибропогружатель имеет:

  • Электрический или гидравлический двигатель;
  • Промежуточные и синхронизирующие шестерни, десбалансы;
  • Вибровозбудитель. Именно он создает колебания, от которых вращаются десбалансы;
  • Гидравлический или механический наголовник с захватом.

По частоте колебаний вибропогружатели подразделяют на низкочастотные, среднечастотные, высокочастотные, безрезонансные и функционирующие на любых частотах.  По типу колебаний выделяют продольные и продольно-вращательные погружатели.  По особенностям конструкции такую технику делят на жесткую и подрессоренную. Второй вариант служит дольше, так как наличие рессор снижает нагрузку на мотор.

В собственности компании «Ларсен Пайлинг» находится множество вибропогружателей различных марок. Подбор техники в каждом конкретном случае осуществляется в соответствии с заданием. Можем выполнить работы в стесненных условиях площадки.

О погружении трубошпунта

Процесс погружения трубошпунта в грунт состоит из следующих последовательных этапов:

  • Необходимая техника и шпунт доставляются на объект;
  • Участок размечают в соответствии с проектной схемой;
  • Если необходимо, то выполняется лидерное бурение или другие предварительные вспомогательные процедуры;
  • Трубу поднимают и разворачивают в проектное положение;
  • Шпунт стыкуют с наголовником вибропогружателя;
  • Положение шпунта сверяется с тем, что указано в проекте;
  • Выполняется погружение трубошпунта на проектную глубину.

Вышеперечисленные действия повторяются необходимое количество раз.
