Разработка котлована с установкой шпунтового ограждения и распорной системы

Разработка котлована ниже уровня грунта требует укрепления, так как возникает риск осыпания и обрушения. Своевременная установка шпунтового ограждения с распорными системами обеспечивает необходимую безопасность специалистов и используемой техники, исключает риск внеплановой остановки работ.

Шпунтовое ограждение бывает временным и постоянным. Оно представляет собой сделанную из металлических или деревянных шпунтов стенку, обеспечивающую защиту котлована от осыпания. Если котлован имеет значительную глубину, а находящиеся поблизости сооружения увеличивают нагрузку на грунт, то дополнительно монтируется распорная система. Она состоит из обвязочного пояса и приварена к нему стальных труб. Распорные системы могут иметь различную конструкцию, но в любом случае они повышают надежность ограждения.

По используемому материалу выделяют следующие типы шпунтовых ограждений:

• Деревянные. Делаются из брусьев или досок. Используется в неглубоких котлованах. Деревянный шпунт невозможно извлечь из грунта без повреждений, поэтому его используют однократно;
• Из железобетонных свай. Такие опоры довольно сложно погружать в грунт, поэтому их используют для создания постоянных ограждений, которые в дальнейшем становятся составной частью конструкции.
• Из металлического шпунта. Такой материал может быть использован многократно. Применяется для создания временных ограждений. Впоследствии шпунт демонтируется. Если он не содержит дефектов, то его повторно устанавливают на другом объекте. Для повышения герметичности выполняется обработка специальными составами;
• Пластиковый шпунт. Устойчив к коррозии. Применяется многократно. Весит меньше металлического аналога и более прост в транспортировке.

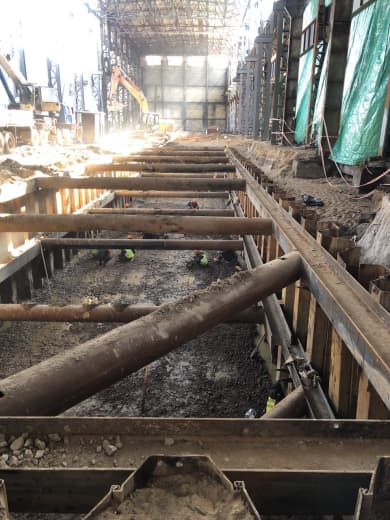

Если в проекте указана необходимость установки распорной системы, то ее монтируют параллельно с разработкой котлована. С помощью монтажа распорного пояса выполняется закрепление стенок котлована. Нагрузка распределяется равномерно между всеми установленными шпунтовыми сваями. В зависимости от глубины котлована пояс может иметь несколько ярусов. Материалом для них служат стальные двутавровые балки или металлический швеллер.

После установки пояса монтируются распорки, сделанные из труб. Если котлован имеет небольшие размеры, то достаточно установить распорки по углам. Если же его площадь значительно, То дополнительно монтируются поперечные распорки. Возможен вариант, при котором наклонные трубы будут упираться в фундаментную плиту. В любом случае трубу крепят сваркой к обвязочному поясу.

От качества разработки котлована напрямую зависит степень надежности всего возводимого сооружения. Своевременно установленное шпунтовое ограждение с распорной системой обеспечивает необходимую для проведения запланированных работ степень безопасности. Доверять работу по установке таких ограждений следует только имеющим необходимый опыт и подтвержденную соответствующими документами квалификацию и специалистам.
