Полезная информация об ограждении котлована шпунтом

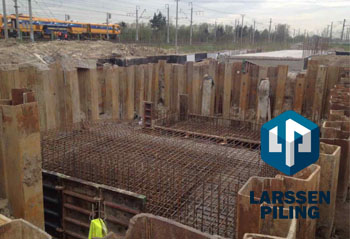

Зачем нужно укрепление котлованов шпунтом и как его выполняют?

Во время строительства «на целине» нагрузка на грунт возрастает, и он может поплыть. Это приводит к риску повреждений расположенных рядом построек. При проведении работ в условиях плотной застройки производится укрепление котлованов шпунтом. По действующим СНиП его в обязательном порядке нужно выполнять во всех котлованах, глубина которых превышает два метра. Это упрощает процесс работы на объекте, исключает риск обвала стенок котлована и обрушения грунта.

Содержание статьи

  1. Что такое шпунтовое ограждение котлованов?
  2. Какие виды свай используются для создания шпунтового ограждения котлованов
  3. О различных технологиях шпунтового ограждения котлованов
  4. О нюансах расчётов шпунтовых ограждений котлованов
  5. О некоторых особенностях обустройства шпунтовых ограждений
  6. О технологии распределительного пояса
  7. От чего зависит стоимость ограждения котлованов

Что такое шпунтовое ограждение котлованов?

Шпунтовое ограждение – это стенка, несущая часть которой состоит из погруженных в грунт шпунтовых свай. Оно способствует уплотнению почвы и локализации участка, на котором могут произойти деформации.

Шпунтовые ограждения бывают постоянными и временными. Во втором случае они используются, как несъемная опалубка для стен фундаментов, подвалов, цоколей. Они применяются в качестве не пропускающего влагу барьера для грунтовых вод. Шпунтовые ограждения используют для:

  • Укрепления береговой линии;
  • Ограничения строительной площадки;
  • Усиления фундаментов;
  • Монтажа различных гидротехнических объектов;
  • Обустройства герметичных резервуаров, необходимых для хранения промышленных отходов;
  • Укрепления бортов фундаментов, чтобы предотвратить осыпание стенок;
  • Защиты расположенных под землей коммуникаций;
  • Укрепления железнодорожных путей;
  • Ограждения свалок и т.д.

Глубина котлована зависит от вида почвы и составляет:

  • На песчаных грунтах – от 1м;
  • На супесях-от 1,25м.;
  • На суглинках и глинистых грунтах –от 1,5м.;
  • На плотных грунтах – от 2м.

Какие виды свай используются для создания шпунтового ограждения котлованов?

Для того, чтобы обустроить ограждения котлована используются сделанные из дерева, железобетона или металла сваи. В современном строительстве для этих целей чаще всего применяют трубошпунт или шпунт Ларсена.

Деревянные сваи сколачиваются из досок, толщина которых составляет от четырех метров или соединяют пазогребневым способом из брусков. Обратите внимание, что такие сваи нельзя использовать многократно, так как их невозможно извлечь из грунта без повреждений. Их применяют, если глубина погружения составляет не более трех метров.

Железобетонные сваи очень сложно погружать в грунт, поэтому их используют преимущественно для сооружения постоянных ограждений, которые потом включают в состав фундамента. Их делают из квадратного сечения.

Металлические сваи делают из труб, металлопроката или двутавра. Их можно использовать до 20 раз. Шпунт Ларсена в профиль напоминает букву Л с закругленными концами. Трубчатый шпунт чаще всего используют на нестабильных грунтах, где возникают горизонтальные сдвиги и степени устойчивости шпунта Ларсена оказывается недостаточно. Трубы имеют большее сечение и толстую стенку, что делает их прочнее и устойчивее. Трубошпунт тоже оснащен замками на боковых стенках, что позволяет соединять его в единую конструкцию. В процессе выполнения монтажа используют поворотные элементы, чтобы сделать стенку с необходимой пространственной конфигурацией.

Марка стали, ширина, сечение, толщина, масса зависят от марки изделия:

Л4 (Ларсена) – сталь CTЗKП, полезная ширина 40,5 см, вес 74 кг на метр погонный;

Л5 – сталь 16 XГ, 42 сантиметра, 100 килограммов;

Л5-УМ – CTЗKП, 50 см, 114 кг;

LP (облегченный) – S270GP, 75, 60 кг максимум;

Омега (шпунт Ларсена) – 75 см, до 88 килограммов;

трубчатый шпунт со стенкой 0,9-1,6 см – длина 6-24 метра, сечение 53-122 см и т.д.

О различных технологиях шпунтового ограждения котлованов

Погружение шпунта производится следующими методами:

  • Забивка;
  • Вибропогружение;
  • Применение установок статического вдавливания;
  • Комбинированный вариант.

Использование установок статического вдавливания – самый безопасный вариант. Полностью отсутствует риск повредить находящиеся рядом постройки. Этот метод используется, когда нужно выполнить работу в условиях плотной застройки, на заболоченных и рыхлых почвах. Недостаток этого метода в том, что оборудование занимает очень много места в собранном виде.

Вибропогружение –универсальный способ, подходящий для любого типа шпунта. Применение такой технологии стоит недешево, но, например, на водонасыщенных песчаных грунтах никакие другие методы применять нельзя.

Забивка – способ погружения шпунта, при котором применяется копровая установка, снабженная навесным молотом. Этот метод используют на плотных грунтах, предварительно пробурив лидерную скважину. На участках с плотной застройкой забивку не применяют, чтобы не нанести вред соседним строениям.

На легких грунтах нередко применяют комбинированный метод погружения. Например, сваю начинают погружать виброметодом, а потом добивают до нужной отметки молотом.

О нюансах расчетов шпунтовых ограждений котлованов

Во время выемки грунта давление на ограждение со стороны стенок. При этом нужно учитывать расчетные характеристики, от которых зависит устойчивость ограждения: размер шпунта, глубина погружения, величина сил воздействия, способа ограждения.

Расчеты осуществляются по формуле или профаналитическим методом. Для этих целей разработаны специальные программы. Все необходимые нормативы и коэффициенты приведены в соответствующих СНиП.

В формуле обязательно учитываются:

  • Глубина котлована;
  • Давление грунта по вертикали;
  • Противодействие крутящего момента;
  • Опрокидывающее давление грунта.

Формула расчета прочности в общем виде – М1 < m/γ * M2, где

М1 – момент силы опрокидывания;

M2 – противодействие опрокидыванию;

m – коэффициент условий работы (из таблиц СНиП, для слабых грунтов – 0,7);

γ – коэффициент надежности (СНиП: 1,1 для сухого грунта, 1,2 – при высоких грунтовых водах).

Расчеты делаются по нижней точке шпунта, так как именно относительно нее шпунт будет поворачиваться при давлении.

О некоторых особенностях обустройства шпунтовых ограждений

Стенки котлована крепятся забиркой, состоящей из обрезных досок или металлических листов. Потом материалы забивки могут послужить в качестве опалубки, когда будет производиться заливка расположенных под землей конструкций. Если уровень грунтовых вод на участке высокий, то применяется водопонижение, так как забирка пропускает влагу. Для сооружения водонепроницаемой стенки применяется шпунт Ларсена.

Нередко перед началом работ по возведению ограждения выполняют лидерное бурение, чтобы понизить ударную нагрузку и уменьшить риск деформации шпунта во время заглубления.

Лидерное бурение осуществляется в следующих случаях:

  • При работе на плотных грунтах возникает опасность разрушения свай от вибраций или ударных нагрузок;
  • В грунте имеются толстые песчаные слои, которые могут вызвать его подвижки;
  • Необходимо снизить риск повреждения соседних построек от производимых ударов или вибраций;
  • Без предварительного бурения нет возможности погрузить сваи на предусмотренную проектом глубину.

О технологии распределительного пояса

Распределительный пояс используют, чтобы дополнительно укрепить возведенную стенку. Он служит для равномерного разделения нагрузки между соседними опорами. Для обвязки используются металлические балки или швеллер. Устраивать распределительный пояс нужно так, чтобы он располагался на глубине, не превышающей двух метров, и вертикально. Если котлован очень глубокий, то пояса обустраиваются на нескольких уровнях.

Кроме распределительного пояса для дополнительного укрепления шпунтовой стенки часто используются подкосы и распорки.

Распорки располагают горизонтально. Стандартный шаг между ними составляет 5 метров. Их устанавливают по углам котлована.

Подкосы устанавливаются под наклоном. Они опираются на плиту фундамента. Если у фундамента нет плиты, то в качестве опоры используются сваи.

От чего зависит стоимость ограждения котлованов?

При расчете цены таких работ учитываются:

  • Удаленность объекта;
  • Необходимое количества свай и общий объем работы;
  • Особенности рельефа и условия работы.
