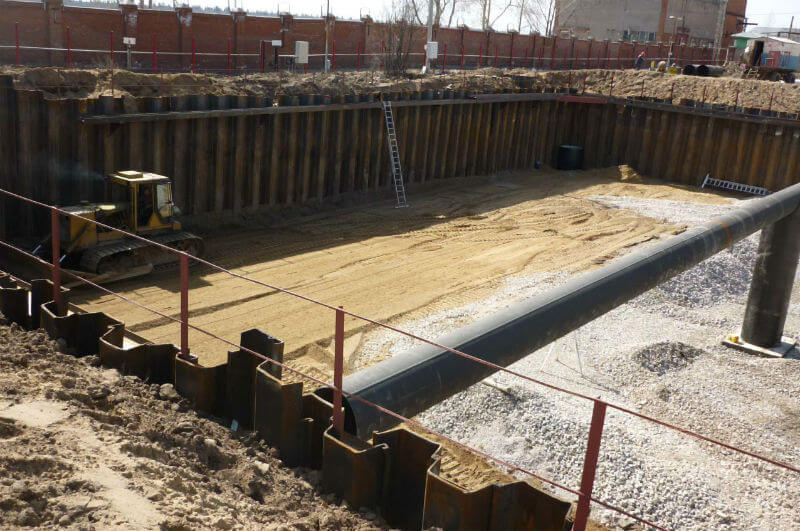

Котлован в шпунтовых ограждениях

Котлован в шпунтовых ограждениях и особенности монтажа

Котлован в шпунтовых ограждениях необходим для того, чтобы нормально провести нулевой цикл работ. Наша компания устанавливает в грунт шпунт любого типа. Это обеспечивает защиту котлована от осыпания грунта и от оползней. С помощью мобильной техники возможны работы даже в условиях плотной застройки.

Необходимость обустроить шпунтовое ограждение чаще всего связана с правилами техники безопасности при проведении работ нулевого цикла. В строительных нормах определена максимально возможная глубина котлованов и траншей, при которой можно осуществлять работы без обустройства дополнительного укрепления стенок котлована. Шпунтовая стенка надежно защищает котлован от осыпания и оползней. Особенно важна установка таких ограждений в случаях, когда работы выполняются  в котлованах с наклонной стенкой.

Нередко такие стенки служит альтернативой работам по водопонижению. Они полностью герметичные и не пропустят влагу в котлован. Одно из преимуществ такого шпунта состоит в возможности его многократного применения.

Доверять выполнение шпунтовых работ следует только достаточно опытным профессионалам, имеющим соответствующую квалификацию. Такие ограждения бывают постоянными и временными. При выборе типа ограждения и технологии его устройства учитывают габариты котлована, свойства грунта на участке, условия эксплуатации.

В зависимости от наличия дополнительных фиксирующих элементов шпунтовые ограждения подразделяются на:

  • Независимые стенки. Применяются на грунтах с высокой плотностью.  Никак дополнительно не укрепляются;
  • Поперечные распорки, в качестве которых применяются стальные трубы.  Этот вариант подходит для узких котлованов большой глубины.  Фиксация происходит за счёт давления противоположных стенок. Вертикальные подпорки не требуются;

Шпунтовые стенки, укрепленные анкерными сваями, используются для  укрепления котлованов, глубина которых превышает 7 метров. В качестве анкеров используют винтовые сваи. Шаг между ними составляет от 3 до 4 м. Их устанавливают по периметру котлована, на расстоянии 5 м от его стенок. После установки анкеров ограждение привязывается к ним стальными тросами. На почвах с высокой плотностью можно применять плоский, корытообразный, зетовый шпунт. На почвах с низкой плотностью используется трубошпунт, который имеет больший диаметр, поэтому устойчивее в грунте.

Существует три основных способа погружения шпунта в грунт

Ударная забивка точку осуществляется с помощью молотов. Они бывают трубчатого или  штангового типа. Наносящий удары боек перемещается по направляющим. Дизельные молоты двигаются благодаря детонации топливной смеси, находящиеся в камере сгорания. Выделяемая в ходе взрыва энергия вызывает подъем бойка. Затем он снова в свободном падении опускается на погружаемый элемент.

Забивка или вибропогружение производятся с помощью копровых установок. Они работают на гусеничном или колесном ходу. При забивке их укомплектовывают молотами. При вибропогружении - вибропогружателями.  Забивка считаются наиболее экономически выгодным И быстрым методом погружения.  Однако ее нельзя применять в условиях плотной застройки, так как производимые  динамические колебания могут нанести повреждения находящимся поблизости строениям.

Вибропогружение. Осуществляется с помощью вибропогружателей кранового или экскаваторного типа. Производимые такой техникой вибрации передаются от шпунта на грунт, снижая его плотность. В результате погружаемый элемент под собственным весом легко уходит на проектную глубину. По частоте производимых колебаний вибропогружатели принято разделять на низкочастотные, среднечастотные, высокочастотные.  Колебания низкой амплитуды вырабатываются за счет вращения в разные стороны неотцентрированных дебалансов.

Шпунт может быть деревянным, железобетонным, металлическим. Последний вариант считается наиболее востребованным. Металлический шпунт можно извлекать из грунта и повторно устанавливать на другом объекте.

Монтаж шпунтового ограждения котлована

Монтаж шпунтового ограждения

Процесс монтажа состоит из следующих последовательных этапов. Сначала шпунт разгружают и складируют по периметру котлована. Выполняется разметка шпунтовой стенки. Копровую установку  перемещают на место монтажа. Выполняется строповка шпунта, его устанавливают забивочное положение. Затем погружаемый элемент сопрягается с наголовником молота. Необходимо проверить вертикальность положение шпунта.

Далее молот наносит удары, забивая конструкцию на проектную глубину.

После этого установку перемещают к следующему элементу и действия повторяются. Работа завершается в тот момент когда вокруг котлована будет сконструирована сплошная стенка.

Шпунтирование котлованов
